OpenMV Cam驱动扩展板卡扣式防护盖板

这款卡扣式防护盖板是专为OpenMV Cam配套的驱动扩展板设计的外置防护结构，在嵌入式视觉开发、小型智能设备调试、工业现场传感节点部署等场景中，这类扩展板往往直接裸露在外部环境中，很容易因为调试过程中的误触碰、现场的粉尘落灰、接线时的拉扯剐蹭造成板载元件损伤、排针变形、焊点脱落等问题，很多开发者在做原型验证时，往往忽略扩展板的防护设计，导致调试阶段硬件损坏率居高不下，拖慢项目验证进度。

从结构设计逻辑来看，这款盖板没有采用常规的螺丝锁紧方案，而是选择了全周卡扣式的连接结构，这一设计主要考虑到嵌入式开发板的拆装频率——开发者在调试过程中经常需要插拔扩展板上的接线、切换跳帽配置、更换外接模块，如果采用螺丝固定，每次拆装都需要借助工具，不仅效率低，反复拆装还容易造成板载螺纹孔滑牙，甚至因为螺丝刀打滑刮伤PCB板上的走线。卡扣结构的扣合量经过反复校核，既可以保证盖板安装后不会因为设备移动、轻微震动出现松脱，又能让使用者借助塑料楔形撬具从预设的撬出位顺利将盖板从扩展板上分离，不需要在盖板上额外设计螺丝过孔，也避免了螺丝突出盖板表面占用额外安装空间。

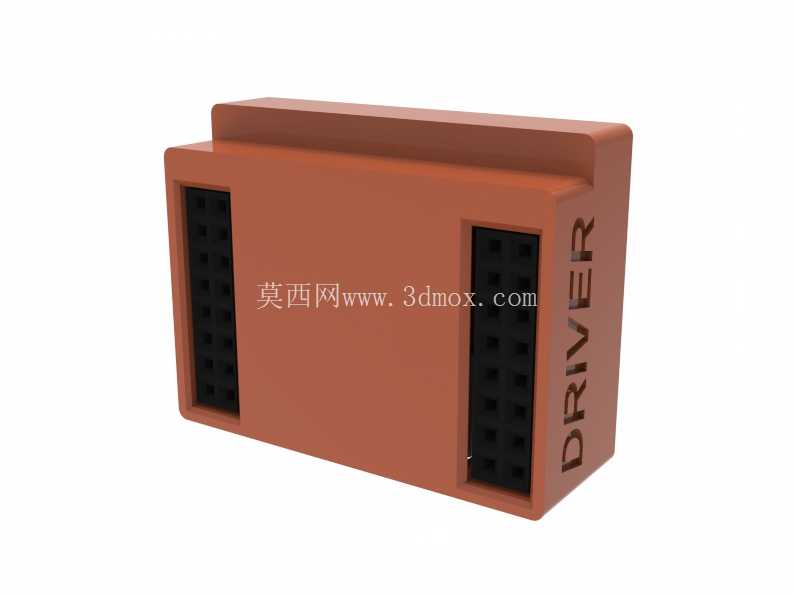

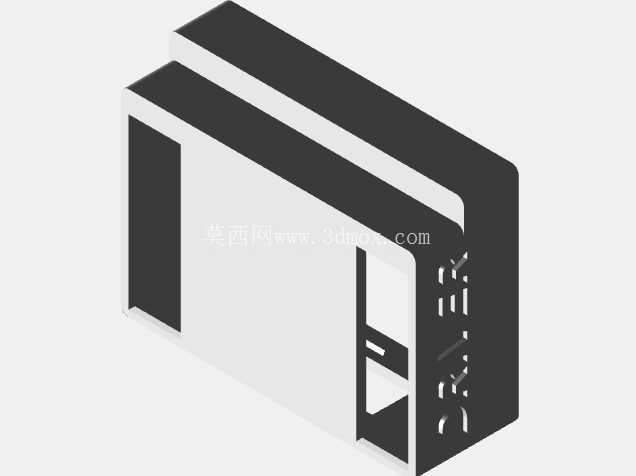

在安装边界的设计上，盖板的内型腔完全匹配驱动扩展板的外轮廓尺寸，内壁预留了0.2mm的均匀间隙，既可以保证盖板能够顺利扣合在扩展板上，不会因为3D打印的成型公差出现装不上的问题，又不会因为间隙过大导致盖板扣合后出现晃动。盖板对应扩展板两侧排针的位置做了精准的避让开口，开口边缘和排针外侧保留了0.3mm的安全距离，既不会干涉排针上的接线插拔，又能尽可能缩小开口尺寸，减少粉尘、杂物从开口位置进入盖板内部的概率。盖板外侧的DRIVER标识采用凹刻工艺直接成型在壳体侧面，不需要额外粘贴标签，长期使用也不会出现标识磨损脱落的问题，方便开发者在多块扩展板堆叠存放时快速识别板卡类型。

需要注意的是，这款盖板的卡扣采用了隐藏式设计，扣合到位后卡扣会完全嵌入扩展板的侧边间隙中，如果在没有撬具的情况下强行撬动盖板边缘，很容易造成卡扣断裂，甚至会因为受力不均掰动扩展板造成板载元件开焊，因此在设计之初就明确了适用场景：如果扩展板安装完成后不需要频繁拆卸，比如部署到固定的工业监测点位、长期运行的视觉检测工位上，这款盖板可以提供长期可靠的防护；如果需要频繁拆装扩展板调整硬件配置，则需要谨慎选择安装，避免拆卸过程中造成硬件损伤。

从实际使用的角度来看，这款盖板的顶面做了2mm的均匀壁厚设计，既可以承受日常调试过程中的轻微按压、磕碰，又不会因为壁厚过大增加整体重量，盖板整体安装完成后，不会超出扩展板原有安装孔位的边界，不影响扩展板和OpenMV Cam主体的连接固定，也不会干涉原有板卡的安装固定方式，不需要对原有扩展板做任何结构修改，就可以直接加装使用。针对3D打印的成型特性，盖板所有的转角位置都做了R1.5的圆角过渡，既可以减少打印过程中的应力集中，避免打印件出现翘曲变形，又能去除锐边，防止安装过程中划伤操作人员的手部。
