OpenMV Cam配套QWIIC接口卡扣式防护外罩

在嵌入式视觉开发、小型传感节点搭建的现场调试场景里，OpenMV Cam这类微型机器视觉模块常需要外接QWIIC接口的各类传感扩展件，裸露的板载接口与核心元件很容易在桌面调试、设备临时部署、多模块堆叠测试时被磕碰、拉扯，甚至被焊锡渣、导线头短接引脚，这款卡扣式防护外罩就是针对这类实际工程痛点设计的配套结构件。

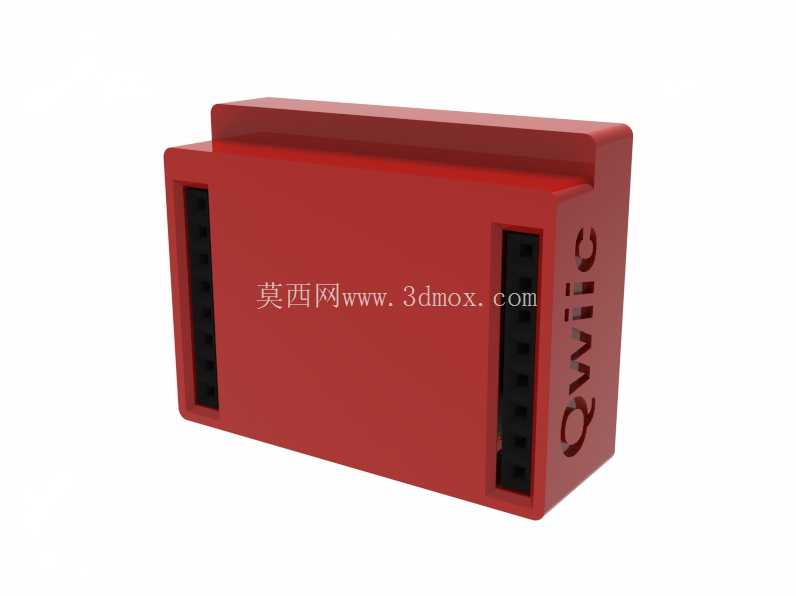

从实际使用场景来看，这款护罩主要适配搭载QWIIC扩展接口的OpenMV Cam模块，覆盖高校创客实验、工业现场小型视觉检测节点原型验证、嵌入式开发板外接扩展模块防护等场景，解决调试过程中模块顶部接口裸露易损坏、外接排线拉扯易松脱的问题，同时不会遮挡QWIIC接口的插拔操作空间，兼顾防护性与使用便利性。

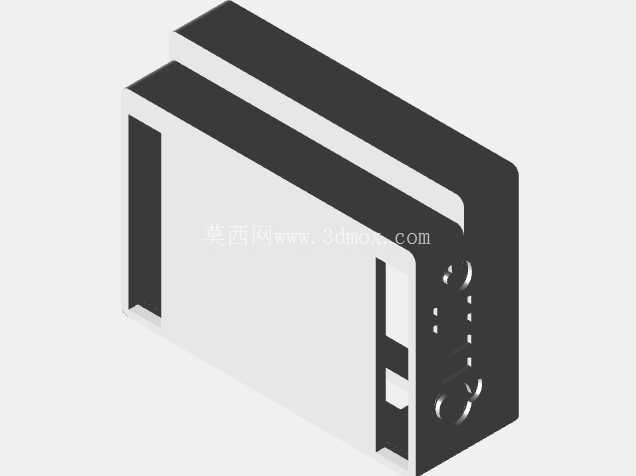

设计上采用全周卡扣式锁紧结构，没有额外使用螺丝等紧固件，护罩内侧的卡扣位完全匹配OpenMV Cam顶部壳体的安装边界，扣合后卡扣嵌入壳体侧边的预留卡槽，不需要在电路板上额外打孔或者粘贴固定件，不会对原有电路结构造成任何改动。护罩两侧预留了精准对位的QWIIC接口镂空槽，槽位尺寸完全匹配标准QWIIC接插件的外形轮廓，扣合后接口端面与护罩外表面基本齐平，既可以避免接插件受侧向力弯折引脚，又不会影响QWIIC连接线的正常插拔，不需要拆卸护罩就能完成外接传感器的接线操作。护罩侧面做了竖向的QWIIC标识浮雕，在多模块堆叠测试时可以快速识别接口朝向，避免插反接线损坏模块。

从安装边界来看，护罩整体内轮廓完全贴合OpenMV Cam顶部的凸起结构，壁厚控制在1.8mm，既保证3D打印后的结构强度，又不会过多增加模块整体尺寸，扣合后模块整体高度仅增加2mm，不会影响模块原有安装孔位的对位，也不会遮挡镜头周边的感光元件。卡扣的解锁位设计在护罩侧边的预留撬口位置，拆卸时需要用塑料撬棒从撬口位置逐步施力将卡扣撬出卡槽，特意规避了一字螺丝刀等金属工具的拆卸适配，避免金属工具滑脱刮伤电路板或者戳伤元件；这种偏紧的卡扣锁紧力设计，是考虑到部分场景下护罩安装后不需要频繁拆卸，能避免设备搬运、震动过程中护罩意外脱落，当然也明确了如果后续需要频繁拆卸模块顶部元件的场景，不建议安装这款护罩，避免反复拆卸造成卡扣磨损或者电路板受力损坏。

护罩顶面做了0.5mm的加厚筋条，提升顶部抗冲击能力，即使调试过程中模块从桌面高度掉落，护罩也能先吸收冲击能量，避免顶部的QWIIC接口直接受力开焊。所有边角都做了R1.5的圆角处理，没有尖锐棱角，避免调试时划伤操作人员，也不会勾连周边的导线。整体结构没有薄壁、细柱等难打印的结构，采用FDM3D打印时不需要添加支撑，打印完成后只需要简单去除毛边就能直接使用，适配PLA、PETG等常用3D打印材料，打印门槛低，开发人员可以根据实际使用场景快速打印替换。

在实际工程验证中，这款护罩扣合后可以承受5N的侧向拉力不会脱落，接口位置的镂空公差控制在0.2mm以内，接插件插入后不会出现护罩干涉导致的插不到位问题，同时护罩与电路板表面预留了0.3mm的间隙，不会挤压板载的贴片元件，避免长期挤压造成元件虚焊。对于需要将OpenMV Cam集成到小型设备内部的场景，这款护罩还能起到绝缘隔离的作用，避免模块顶部的焊点与设备金属外壳接触造成短路，提升原型设备的运行可靠性。
