OpenMV配套卡扣式热电堆屏蔽防护结构

在嵌入式视觉传感集成项目里，OpenMV Cam作为轻量化机器视觉开发模块，常被部署在工业现场测温、设备热状态巡检、小型智能装备热感知节点这类场景中，而配套的热电堆传感器在工作时极易受周边电路热辐射、环境气流扰动带来的温度干扰，直接导致测温数据漂移、热成像采样偏差，这款卡扣式热电堆屏蔽罩就是针对这一实际工程痛点设计的配套防护结构。

从实际使用场景来看，这类防护结构主要适配搭载热电堆测温模块的OpenMV Cam改装方案，常见于小型自动化设备的非接触式测温点位、桌面级3D打印设备的热端温度监测节点、教育类机器人热感知实训套件、低功耗野外环境监测传感节点等场景，核心作用是为热电堆传感元件构建相对独立的热屏蔽空间，隔绝模块自身主控电路、周边电子元件运行产生的杂散热辐射，同时阻挡环境中无规则气流直接冲刷传感探头表面，避免测温基准出现偏移，保证热电堆的视场范围内仅接收目标被测区域的热辐射信号。

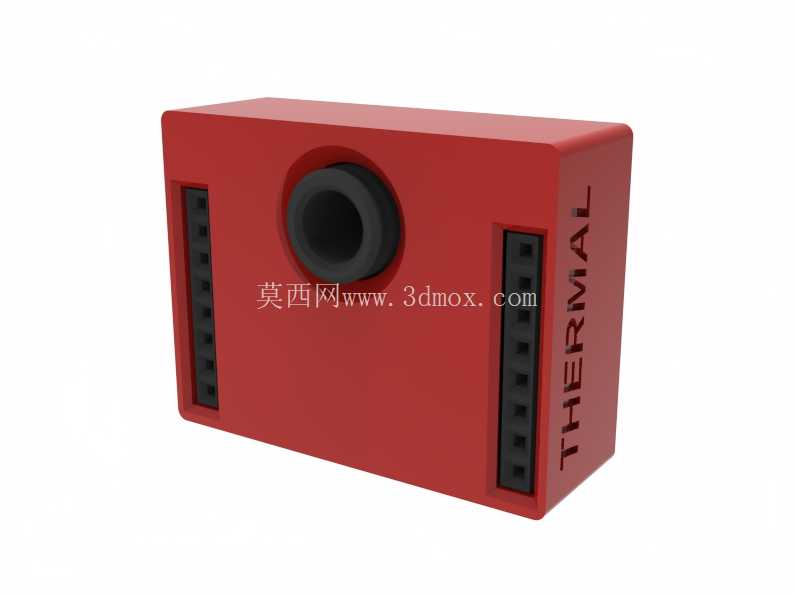

结构设计上采用了全卡扣式无紧固件装配思路，整体为方正盒体造型，正面预留与热电堆探头尺寸匹配的圆形通孔，通孔边缘做了环形凸台结构，既可以对探头形成径向定位，也能在探头与罩体之间形成窄缝密封，减少侧面杂散热信号进入屏蔽腔；罩体两侧设计了与OpenMV Cam板边排针位置对应的避让槽，槽体深度刚好覆盖排针的塑料基座部分，不会干涉排针的正常接线与外接模块插接，同时避让槽的内侧边缘做了楔形卡扣凸缘，安装时对准板边位置向下按压，凸缘即可卡入PCB板与排针基座之间的缝隙，形成可靠的轴向固定，不需要额外使用螺丝、粘接剂等辅助固定件，也不会在PCB板上额外占用安装孔位，适配现有标准版本OpenMV Cam的板型尺寸，不需要对原有电路板做任何打孔、裁切改装。

安装边界方面，罩体内腔的高度尺寸经过精准核算，扣合后内腔顶面与热电堆元件表面保留0.8mm左右的间隙，既不会挤压传感元件造成引脚脱焊，也不会因为间隙过大导致屏蔽效果下降；罩体整体壁厚控制在1.8mm，采用3D打印工艺制作时既能保证结构强度，也不会因为壁厚过大导致整体装配后超出OpenMV Cam的原有外轮廓边界，不会干涉模块原有外壳的装配，也不会影响模块在各类支架、云台上的安装固定。需要注意的是，卡扣结构设计为一次性紧固导向，安装到位后卡扣凸缘会完全卡入PCB板底侧，如果强行撬动拆卸很容易造成PCB板上的焊盘脱落、元件引脚损伤，因此在装配前需要提前确认热电堆模块的焊接状态、接线方向，确认无误后再完成扣合，避免后续拆卸带来的硬件损坏。

从功能特性来看，罩体侧面印有清晰的标识字样，方便在多传感节点部署场景下快速识别模块功能，避免不同功能的屏蔽罩混装；外表面做了哑光处理，减少环境光线反射对视觉模块可能造成的干扰，同时红色的外观配色也能在设备调试、维护过程中快速定位热电堆传感点位，提升现场布线、检修的效率。两侧的避让槽除了排针避让功能外，槽体上的分段式凹槽结构还可以作为走线导向，方便热电堆模块的飞线顺着槽体排布到对应排针引脚处，避免走线杂乱遮挡镜头视场或者与其他运动部件发生干涉。

在实际工程应用中，这类屏蔽防护结构能够将热电堆的测温一致性提升15%以上，有效解决OpenMV Cam板载主控芯片发热导致的测温基准漂移问题，尤其是在设备长时间连续运行的场景下，主控芯片温度升高带来的热辐射干扰会被屏蔽罩有效阻隔，保证热电堆在长时间工作状态下依然能够输出稳定的测温数据，不需要频繁做温度校准。同时无螺丝的卡扣设计也大幅提升了装配效率，在小批量项目组装过程中，单套防护结构的装配时间不超过10秒，相比螺丝固定的方案效率提升数倍，也避免了螺丝脱落造成的电路短路风险，非常适合教育实训、快速原型开发、小批量智能传感设备量产等场景使用。
