OpenMV配套CAN扩展板卡扣式屏蔽盖板

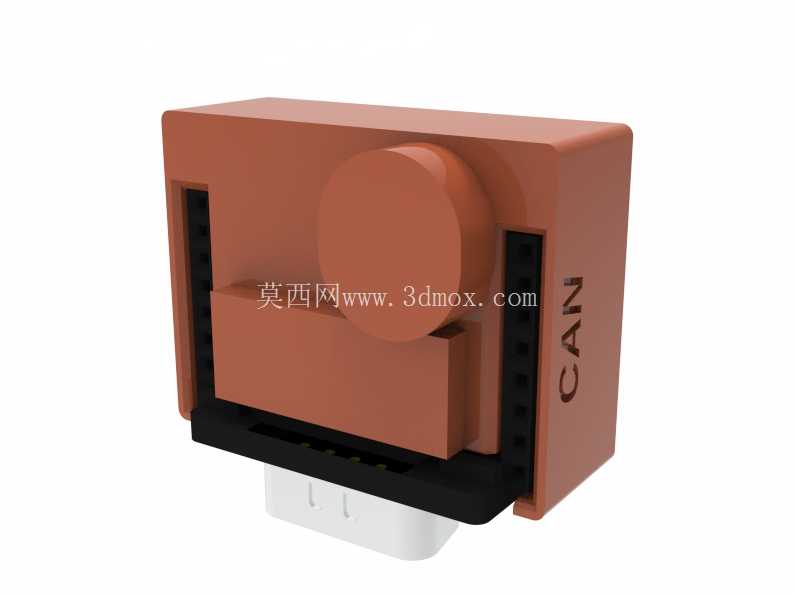

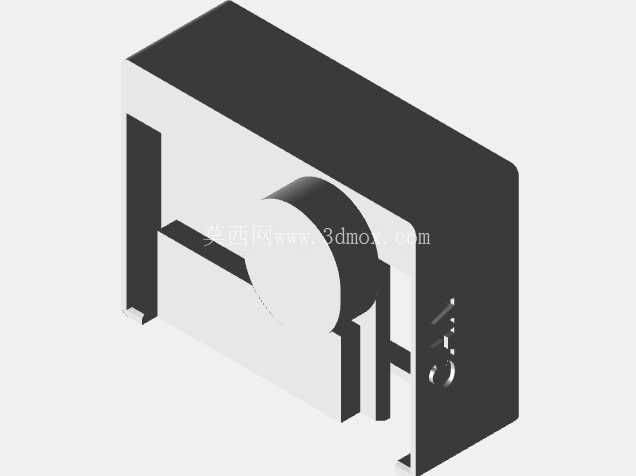

　　在嵌入式视觉开发的小型传感节点搭建场景里，OpenMV Cam作为轻量化的机器视觉模块，常需要搭配CAN总线扩展板实现工业现场的总线通讯，而这类裸露的扩展板在实际装机、调试、长期运行过程中，很容易因为外接磕碰、灰尘堆积、引脚误触出现通讯故障甚至硬件损坏，这款配套的屏蔽盖板正是针对这一实际工程痛点设计的防护结构。从结构适配性来看，盖板整体采用与CAN扩展板轮廓完全匹配的包覆式造型，内侧预留的卡槽刚好卡入扩展板两侧的PCB板边，不需要额外打螺丝或者粘接，依靠卡扣的过盈配合就能实现牢固固定，安装时只需要对准扩展板顶部的接口位置垂直下压，听到卡扣卡入PCB边缘的轻微声响即可完成装配，全程不需要额外工具，适合现场快速改装、批量样机调试时的快速装配需求。

　　考虑到很多开发者会给OpenMV Cam加装3D打印的设备外壳，这款盖板的外形尺寸完全对齐常规OpenMV 3D外壳的顶部安装边界，安装盖板之后不会和外壳的顶部开口产生干涉，CAN标识的凸起字符直接做在盖板侧面，装机之后不需要拆开外壳就能快速识别扩展板类型，避免多设备调试时的接口混淆。盖板中部的圆形凸起结构，刚好对应扩展板上的CAN收发器元件位置，既给元件留出了足够的安全间隙，避免盖板压到元件引脚造成短路，也能在受到外部挤压时通过凸起的结构加强局部强度，分散外力对PCB板的压力。

　　在拆卸设计上，盖板的卡扣位置特意做了楔形导向槽，拆卸时只需要用塑料撬棒沿着盖板和PCB的缝隙轻轻撬动就能取下，不建议用一字螺丝刀直接硬撬，避免金属工具刮伤PCB走线或者撬掉板载贴片元件，针对部分不需要反复拆卸的固定装机场景，卡扣的过盈量做了适配性调整，安装后如果没有拆卸需求可以长期保持固定状态，不会因为设备振动、温度变化出现松脱。从实际使用场景来看，这款盖板不仅能起到物理防护的作用，棕色的PLA打印材质本身具备一定的绝缘性能，能避免调试过程中金属工具、导线误触扩展板引脚造成的电源短路，同时包覆式的结构也能减少现场灰尘、焊锡渣、细小金属碎屑落到扩展板引脚之间的概率，降低工业现场复杂环境下的硬件故障概率。

　　在安装边界的设计上，盖板底部完全避开了OpenMV Cam本体的顶部排针位置，不会影响扩展板和主控板之间的电气连接，底部的白色定位凸台刚好卡入扩展板和主控板之间的排针间隙，安装时能自动对位，不需要反复调整位置就能对准安装位，即使是没有结构装配经验的嵌入式开发者也能快速完成安装。侧面的开槽位置刚好对齐扩展板的CAN总线接口，安装盖板之后不会影响总线插头的插拔，接口周围的凸起边框还能对插头起到一定的固定作用，减少设备移动过程中总线插头松脱导致的通讯中断问题。整体结构没有多余的装饰性设计，所有造型特征都服务于装配、防护、识别的实际功能，壁厚控制在1.5mm，既保证了足够的结构强度，也不会过多增加整机的重量和外形尺寸，适配大部分OpenMV配套的3D打印外壳、小型移动机器人、工业视觉传感节点的安装空间要求。
