多光谱事件相机模块卡扣式保护盖

在嵌入式机器视觉项目的落地过程中，外露的相机模块往往是整机防护的薄弱环节，尤其是多光谱事件相机这类集成了特殊感光元件的组件，镜头表面、侧边接插件一旦在组装、调试、户外部署过程中发生磕碰、剐蹭，轻则影响成像质量，重则直接造成核心感光器件损坏，带来不必要的物料损耗。这款适配PAG7936多光谱事件相机模块的保护盖，正是针对这类实际工程痛点设计的结构件，可直接通过3D打印制作，适配小批量原型验证、定制化设备开发阶段的快速防护需求。

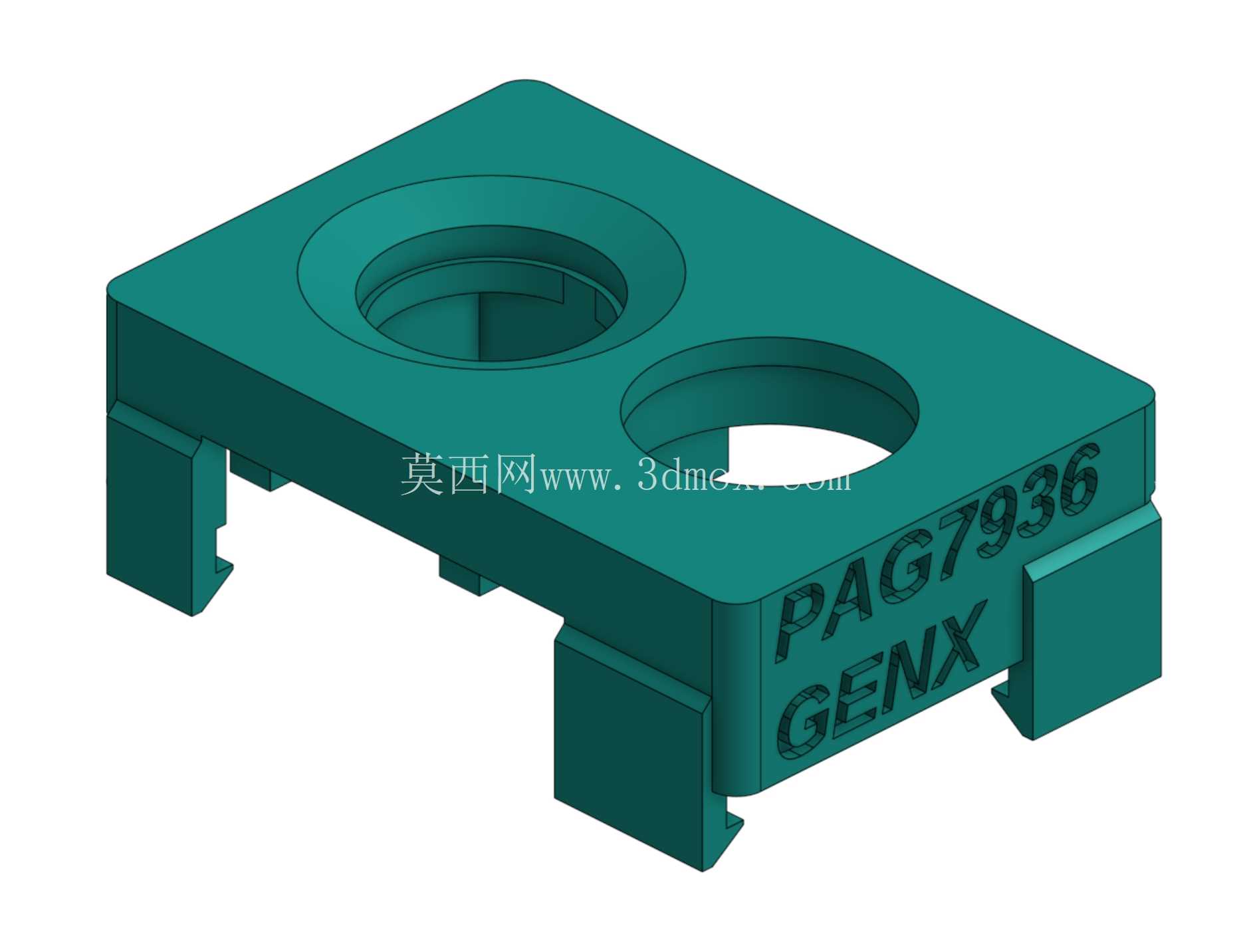

从结构设计逻辑来看，这款保护盖没有采用螺丝固定、胶粘这类需要额外辅料或者对模块本体造成改动的连接方式，而是选择了全周卡扣式的连接结构，卡扣的扣合量经过反复适配调整，既可以保证保护盖安装后不会在设备振动、轻微外力拉扯下脱落，又不会因为过盈量过大导致拆装困难，调试阶段需要临时调整镜头参数、外接同步线时，徒手即可完成保护盖的拆装，不需要借助额外工具。保护盖对应双镜头的位置做了精准的开孔避让，开孔边缘做了0.2mm的倒角处理，既不会遮挡镜头的有效视场角，也避免了3D打印过程中可能出现的层纹毛刺剐蹭镜头镀膜。

在安装边界的匹配上，这款保护盖的内腔尺寸完全贴合PAG7936模块的外轮廓公差，安装到位后保护盖的外表面与配套OpenMV Cam组件的3D打印外壳保持齐平，不会出现局部凸起、错位的问题，方便后续将整个视觉组件集成到小型巡检机器人、工业视觉检测工位、便携式多光谱采集设备的外壳内部，不需要额外为保护盖预留安装空间。保护盖侧边预留的挂耳结构对应模块的固定孔位，可与模块本身的安装孔同轴对齐，在需要额外加固的应用场景下，可以穿入M2规格的固定销，进一步提升连接可靠性，应对高振动的工业部署场景。

从实际应用场景出发，这类保护盖的适用范围覆盖了多光谱事件相机的全使用周期：在模块仓储、转运阶段，保护盖可以隔绝灰尘、碎屑接触镜头表面，避免感光元件落灰影响成像；在设备组装调试阶段，保护盖可以抵御组装过程中工具、线材的意外剐蹭，降低调试阶段的器件损坏率；在户外部署的长期使用场景下，保护盖可以阻挡大部分飞溅的雨水、粉尘，减少镜头表面的清洁频次，同时避免轻微外力直接冲击镜头组件。设计过程中特意将保护盖的壁厚控制在1.5mm，既保证了3D打印后的结构强度，不会因为轻微挤压发生形变，又尽可能控制了整体重量，不会给搭载相机的小型云台、无人机负载带来额外的负重压力。保护盖表面没有多余的装饰结构，所有棱边都做了R0.5的圆角处理，避免安装过程中锐边划伤操作人员，也减少了应力集中点，提升3D打印件的抗冲击性能。
