做小型轮式或者履带式移动机器人底盘的时候,最头疼的就是动力电机的固定问题,很多新手会直接用扎带把电机绑在铝型材上,跑起来震动大不说,齿轮啮合间隙来回变,走不了多久就会出现扫齿、电机移位的问题,这款支架就是专门针对这类痛点做的适配结构。首先说安装边界,它完全适配市面上流通量最大的10mm×10mm截面的欧标铝型材,配套的型材长度预留到200mm的安装区间,不管是做双电机差速的两轮底盘,还是加上万向轮的三轮布局,这个长度都能留出足够的电池、控制板安装空间,不用额外裁切型材做适配。

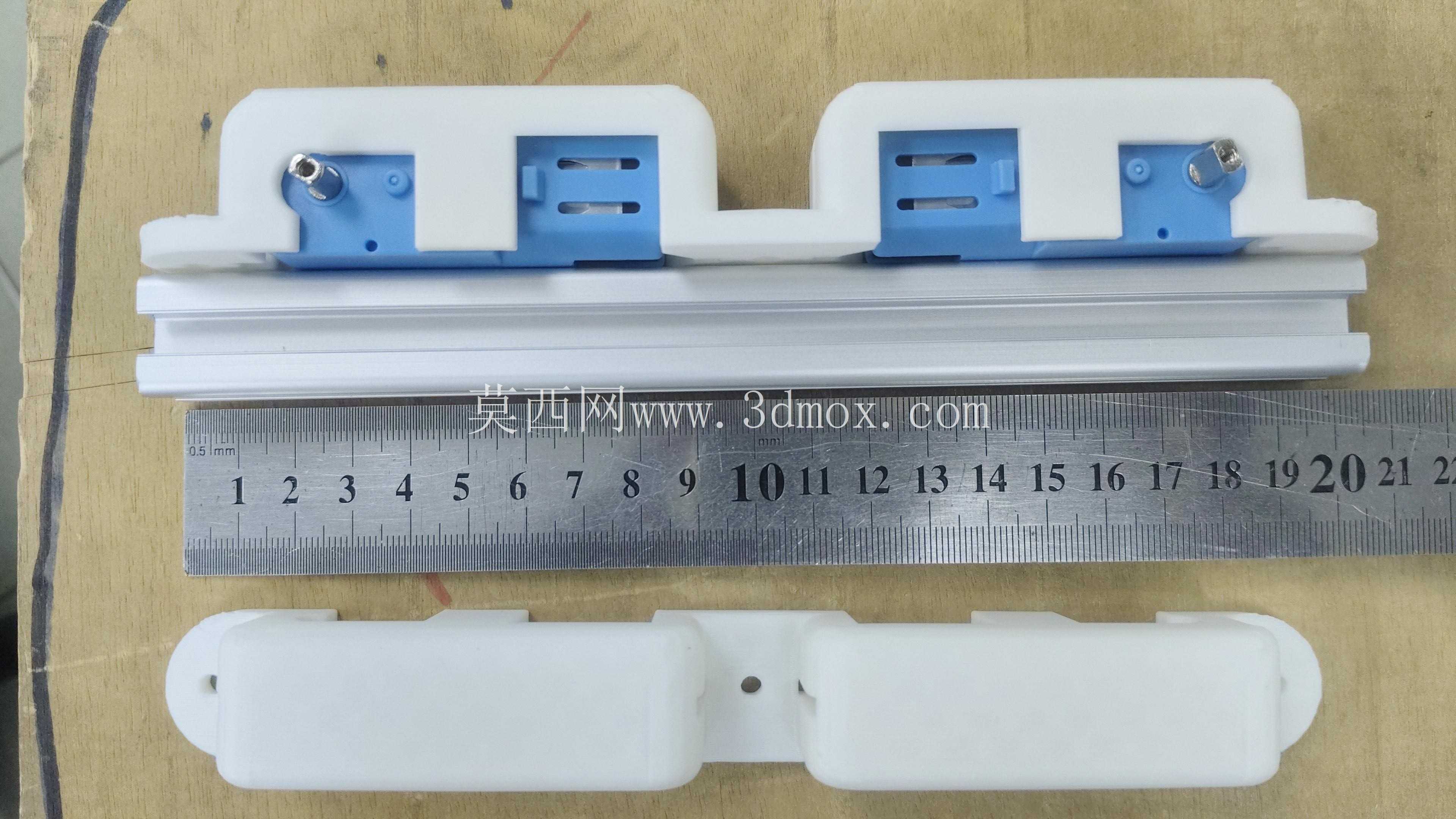

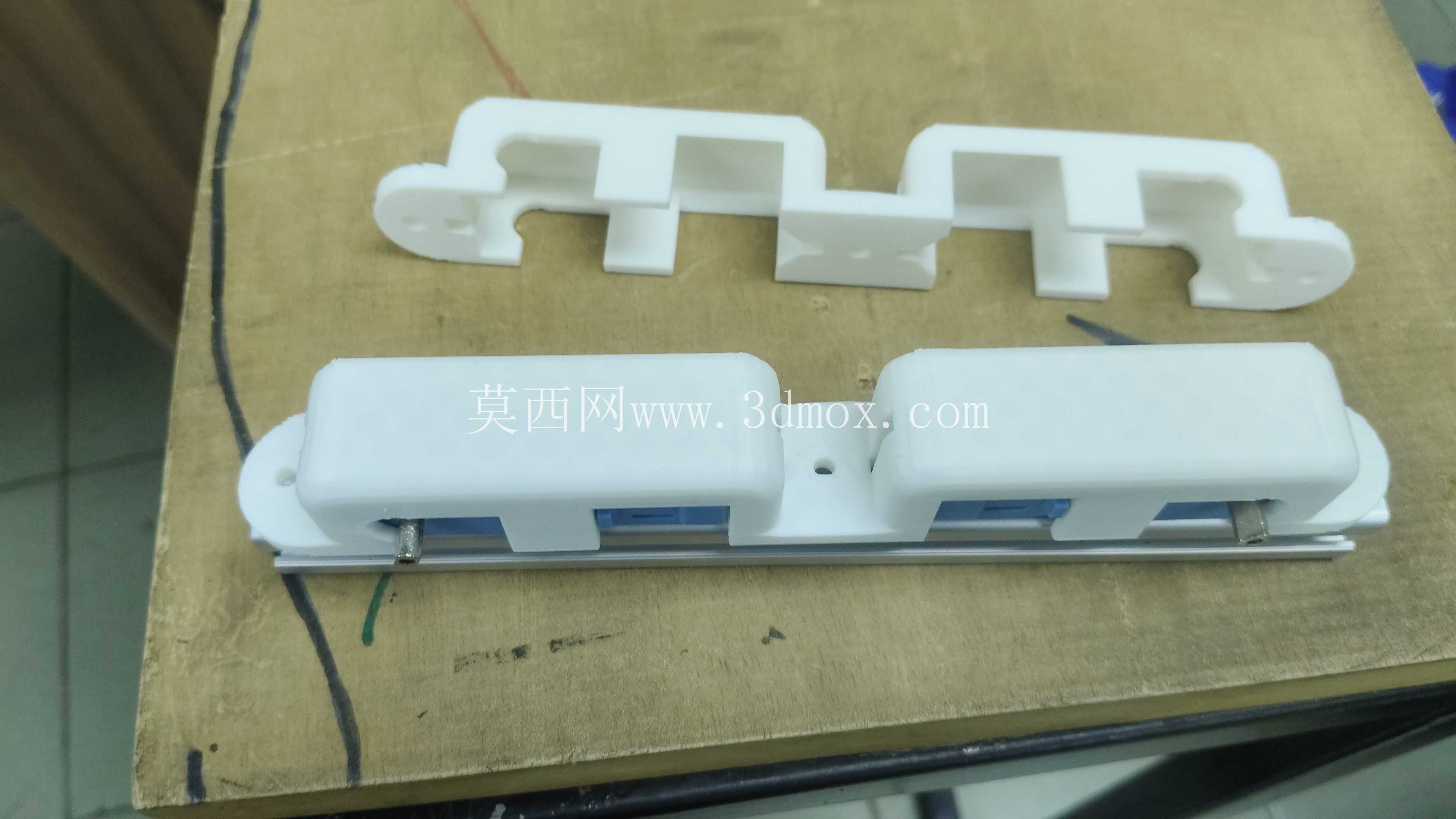

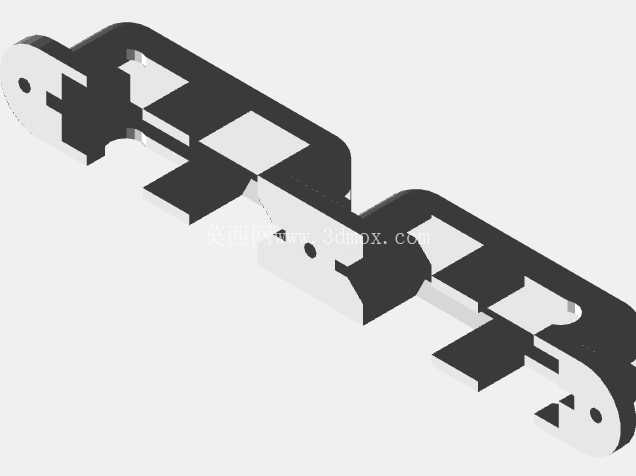

从结构设计逻辑上看,支架做了分体式的上下扣合结构,下半部分是直接卡接在铝型材槽内的定位座,上半部分是扣合在电机外壳上的压盖,两个部分扣合之后不需要额外在铝型材上打沉头孔,也不用额外攻丝,靠自身的卡扣结构加上侧面的锁紧间隙就能把电机牢牢压在安装位上,这种设计的好处是调整电机轴向位置的时候不用完全拆螺丝,松开锁紧的力度就能顺着型材槽滑动调整,对做样机迭代的时候反复调整轮距、传动间隙的场景特别友好。

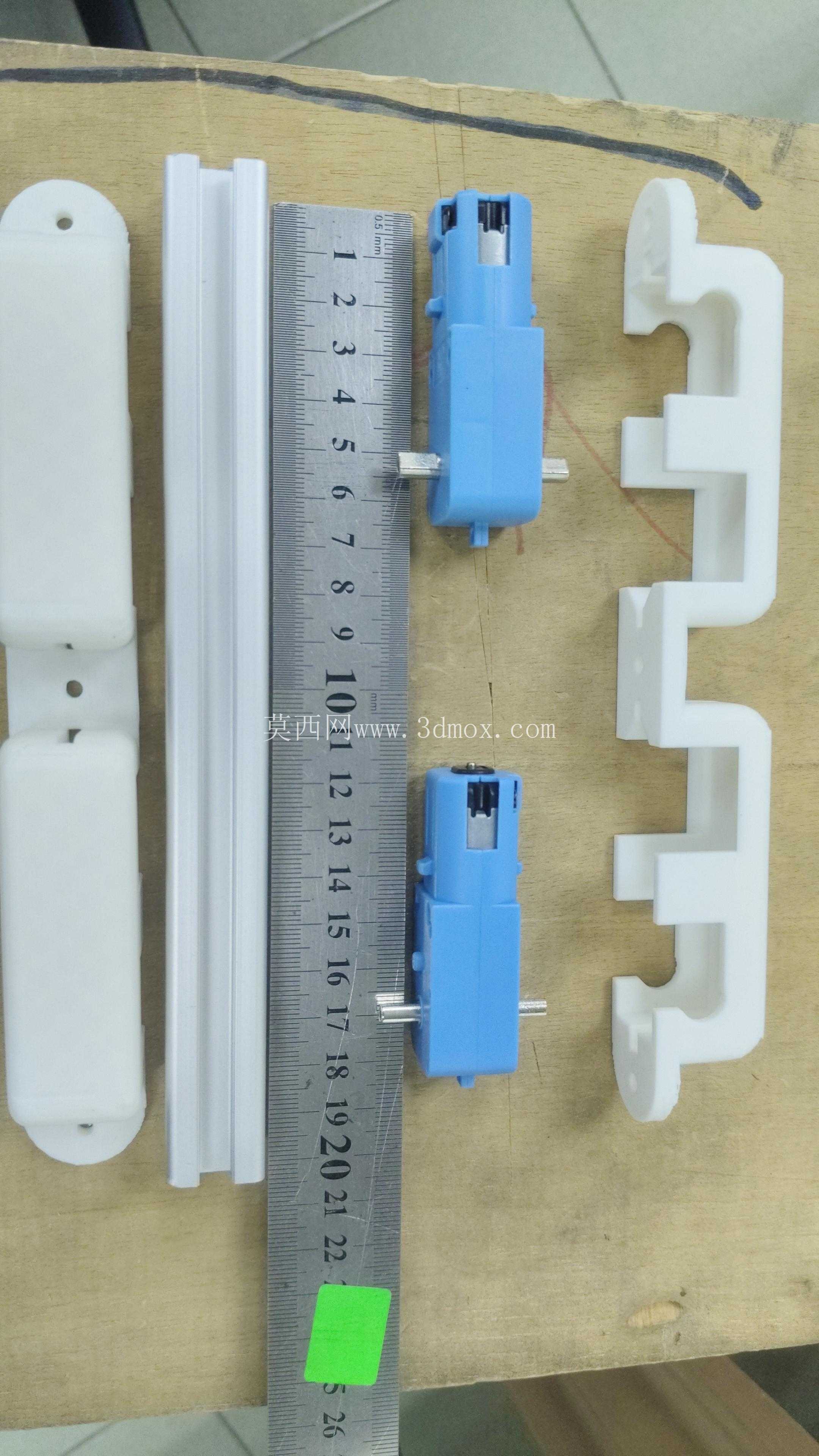

实际使用场景里,这类支架主要用在小型教育机器人、竞赛类移动机器人、室内巡检小型AGV的底盘动力段,适配的是常见的N20系列或者同尺寸的直流减速电机,支架的内槽尺寸刚好卡紧电机的方形减速箱外壳,不会出现电机转动的时候跟转的问题,同时支架两端做了圆弧过渡的让位结构,不会跟电机输出轴上的联轴器、同步带轮发生运动干涉。很多人做这类支架的时候容易忽略安装后的同轴度问题,这款支架在设计的时候把两个电机的安装位做了一体化的定位基准,两个安装槽的中心距公差控制在0.1mm以内,装完之后左右两个动力轮的同轴度有保证,不会出现机器人跑直线跑偏的问题,省掉了后期反复调整轮组位置的麻烦。
从结构强度上看,支架的壁厚做了2mm的均匀壁厚设计,不管是用FDM3D打印做样机验证,还是后期开模做注塑件量产,这个壁厚都能满足成型工艺要求,同时在卡扣受力的位置做了局部加厚,不会因为反复拆装出现卡扣断裂的问题。支架上预留的两个安装孔是对应铝型材端面的安装位,把支架固定在型材上之后,整个动力段的抗扭强度足够支撑机器人做急转、越障这类动作,不会因为冲击力导致电机移位。另外支架的分体设计还有个好处,就是后期更换不同外径的电机的时候,只需要更换上半部分的压盖,下半部分的型材卡接座可以通用,能减少重复设计的工作量,对于做机器人模块化设计的团队来说,这个结构可以直接复用到底盘的通用动力模块里,缩短研发周期。
很多人在做这类固定件的时候容易犯的错误是把安装间隙留得太大,导致电机装上去之后有旷量,这款支架的内槽尺寸跟电机外壳、铝型材的配合都做了0.2mm的安装间隙,既不会因为尺寸太紧装不上去,也不会因为间隙太大出现晃动,实际装配的时候不需要额外垫橡胶垫减震,支架自身的结构强度就能吸收电机运转时候产生的小幅震动,减少运转时候的噪音。另外支架的外形做了圆角处理,没有尖锐的棱角,在做竞赛类机器人的时候不会因为突出的尖锐部分刮到场地的道具或者线路,也能避免装配的时候划手。
在实际的设备用途里,这个支架承担的不只是固定电机的作用,它同时也是整个底盘动力段的定位基准,把电机、铝型材、轮组三个部分的位置关系完全固定下来,装配的时候不需要额外做定位治具,只要把支架卡到型材上,扣上电机压紧紧固件,就能保证动力轮的安装位置精度,对于批量组装小型机器人的场景来说,能大幅降低装配的调试时间,不需要每个底盘都去手动调整电机的位置和间隙。
