X轴传动安装组件适配Nema17电机

这套X轴安装组件主要面向小型数控位移平台、桌面级雕刻传动单元、轻型物料推送工位的搭建需求，核心解决Nema17规格步进电机与伸缩导轨的同轴安装、传动锁紧的结构适配问题，在小型自动化设备的直线轴搭建场景中，能大幅减少设计人员的重复建模工作量，直接匹配常规15mm厚度MDF板材搭建的设备机架，不需要额外做安装面的二次加工适配。

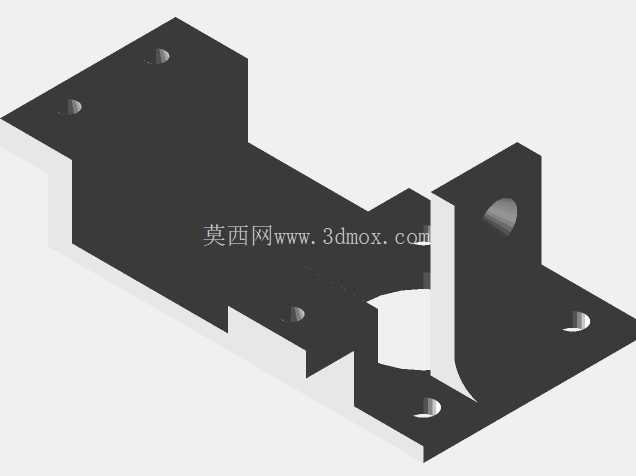

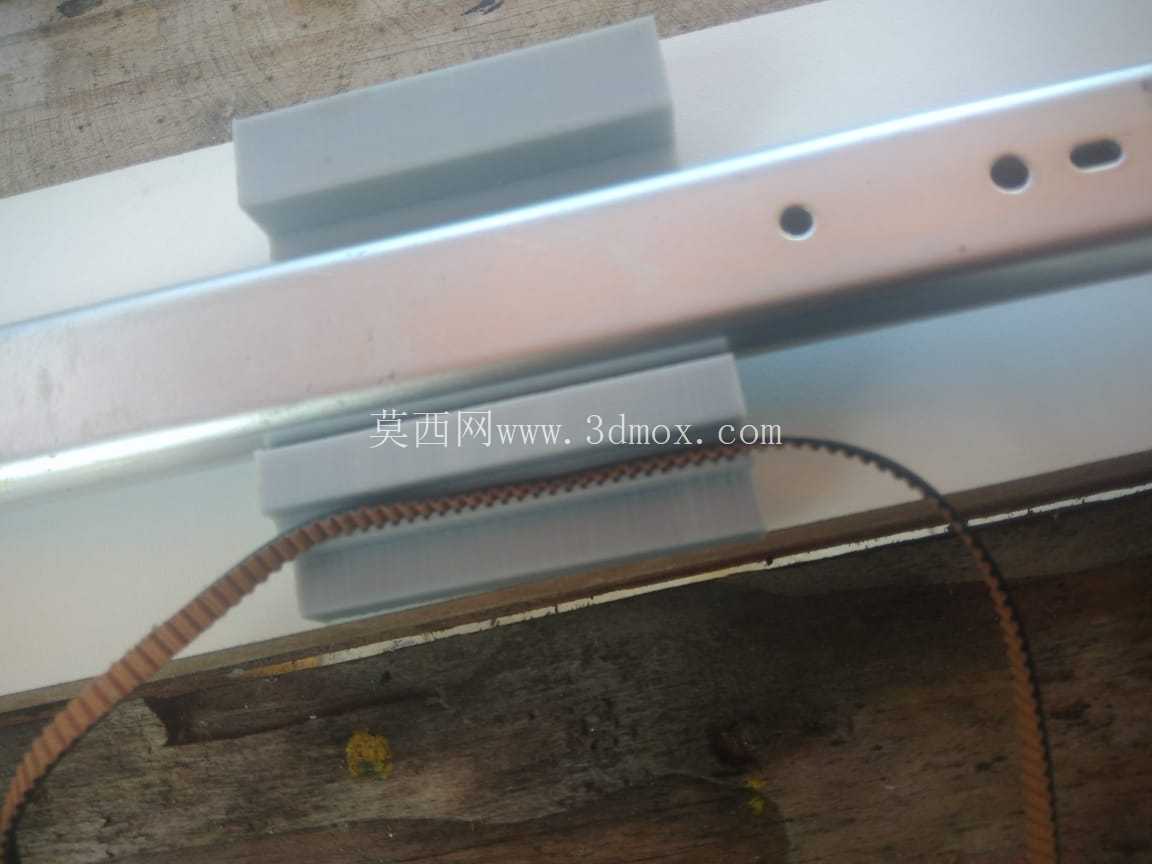

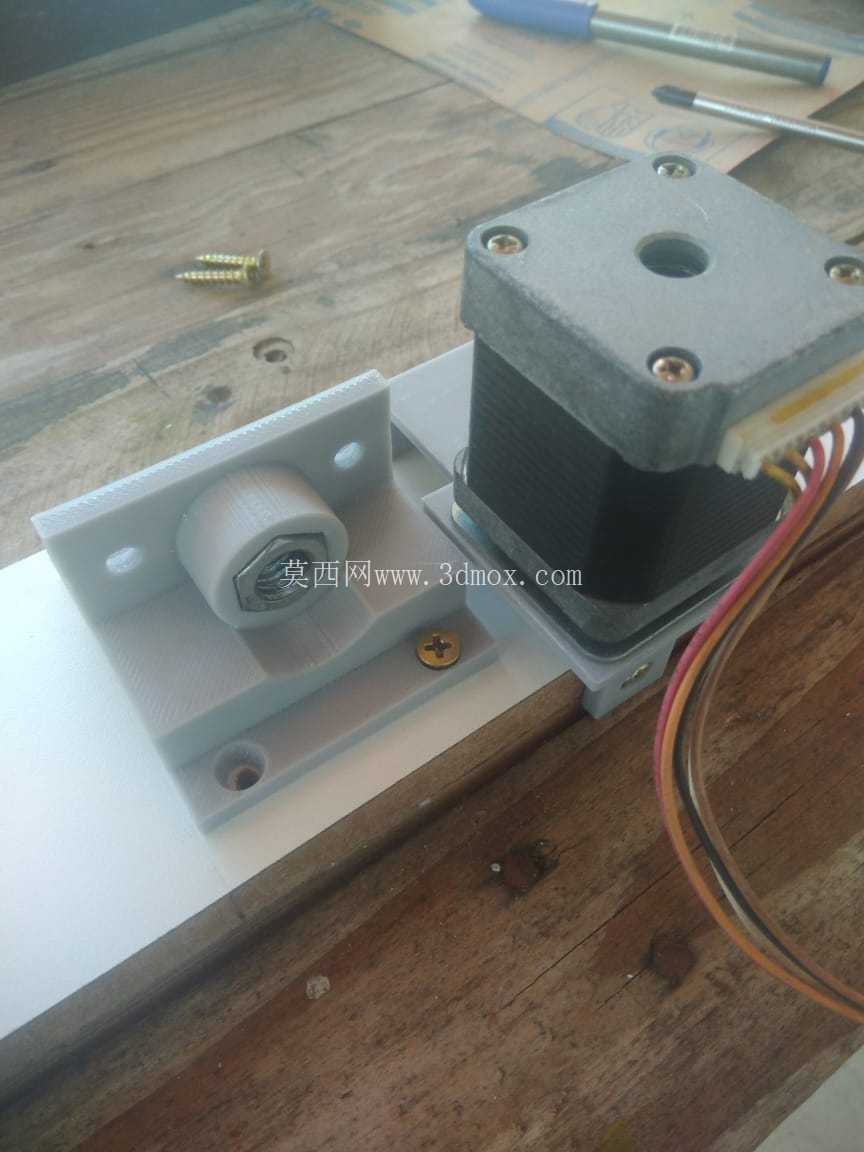

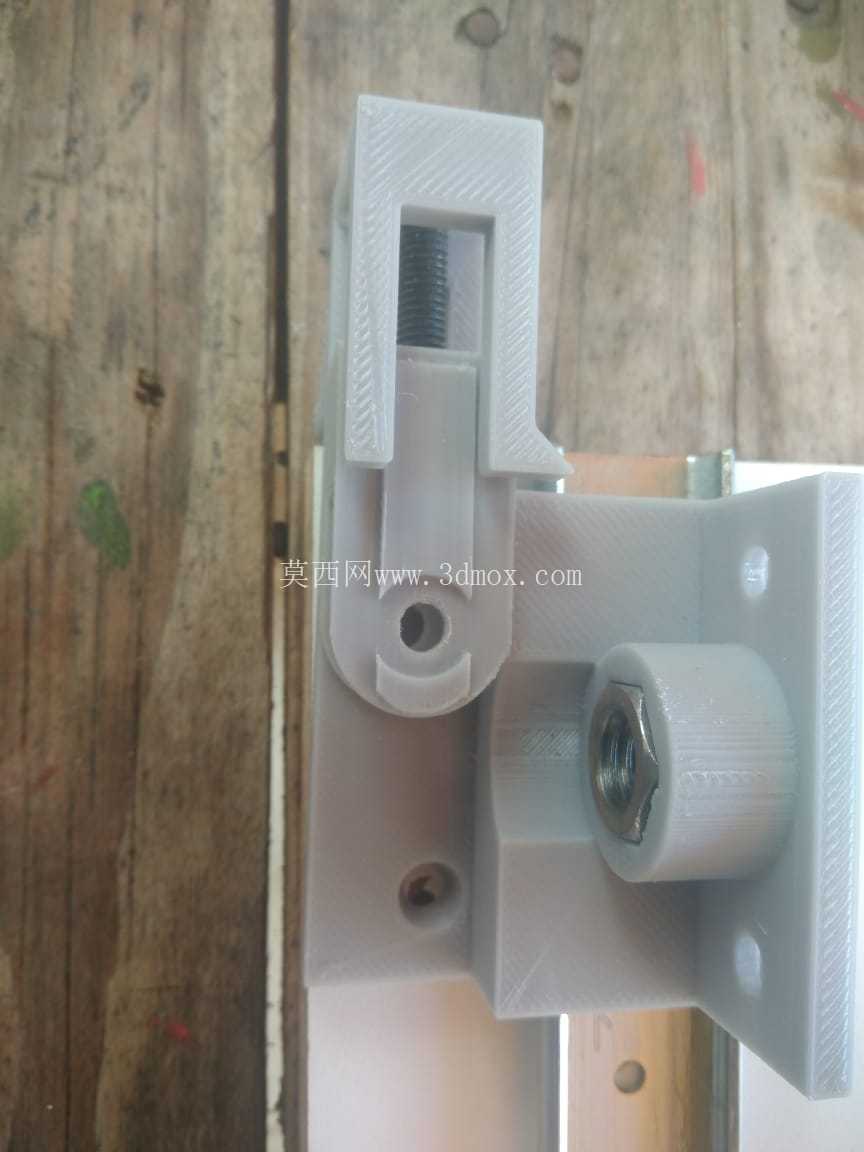

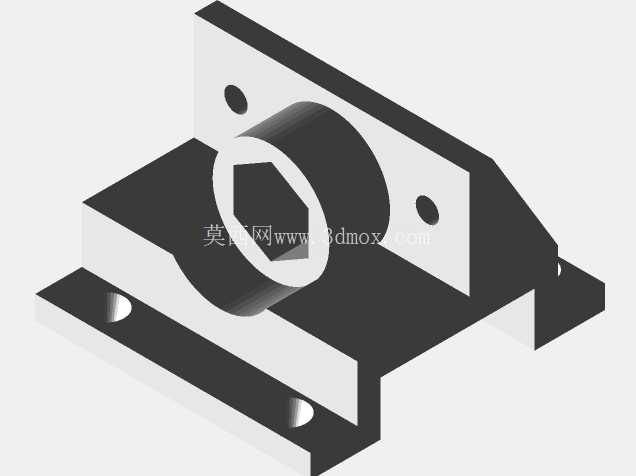

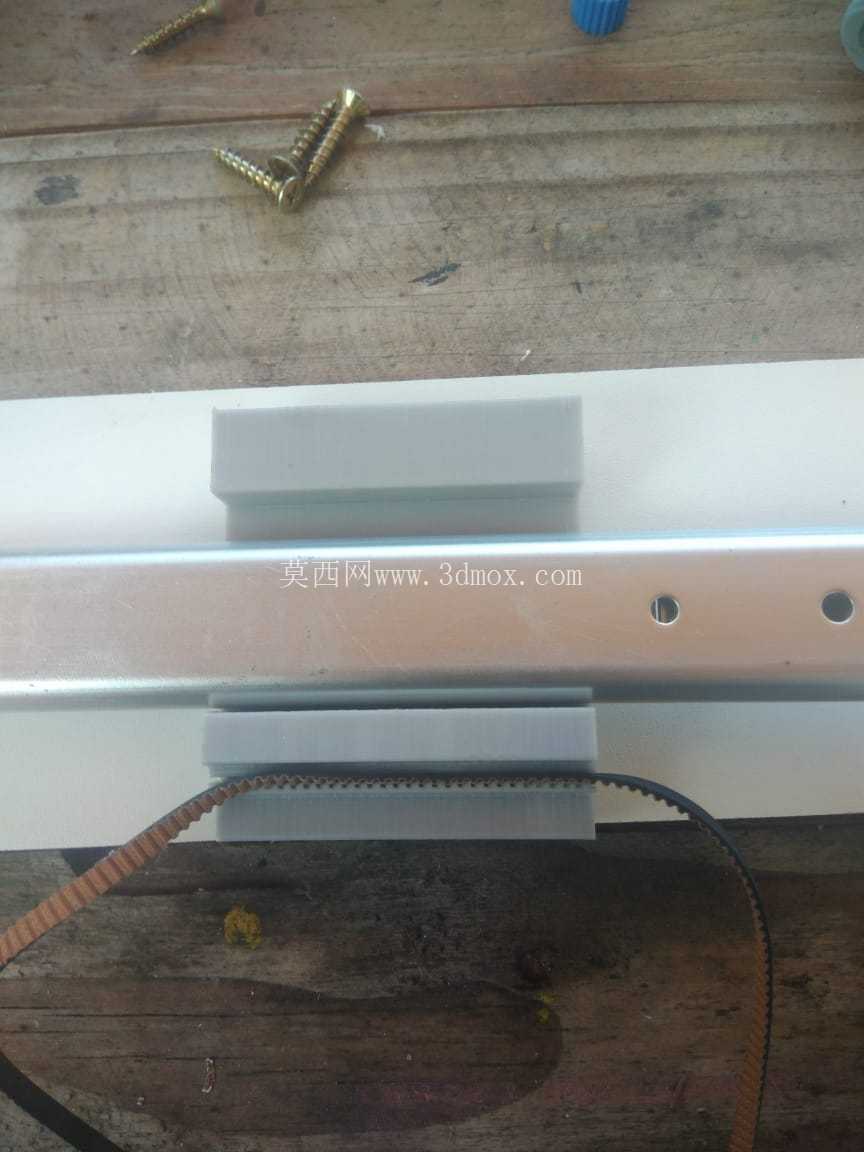

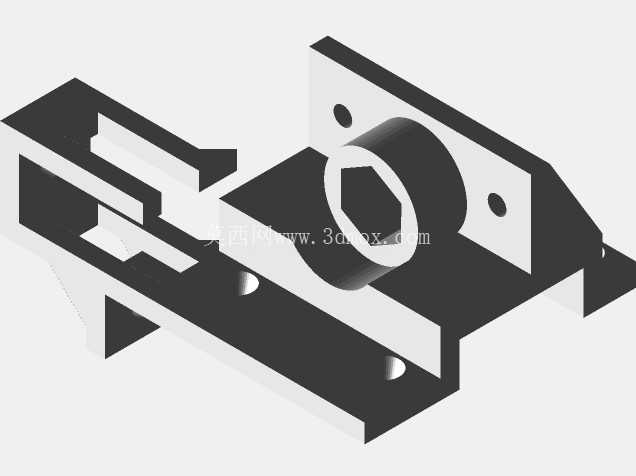

从结构功能来看，组件集成了电机安装支座、导轨连接位、传动螺母锁紧座三个核心功能区，电机安装位采用带加强筋的L型折弯支座结构，支座上预留的两个安装孔位完全匹配Nema17电机的标准安装孔距，安装面与导轨安装面的垂直度公差控制在0.05mm以内，避免电机输出轴与传动丝杆不同心导致的运行卡顿、磨损加快问题。导轨连接位直接适配常规轻型伸缩导轨的安装尺寸，安装面预留的沉孔可以直接使用M4规格螺丝固定，不需要额外加装转接垫片，安装后导轨与电机输出轴的平行度可以通过支座侧边的微调顶丝进行小范围调整，适配不同加工精度的自制机架。传动螺母锁紧位专门适配7/16规格的沿7mm传动螺母，螺母嵌入位做了六角防转结构，安装时不需要额外打胶防转，直接将螺母卡入预留的六角槽内即可，锁紧后螺母与丝杆的同轴度偏差不超过0.03mm，传动过程中不会出现螺母跟转、传动间隙过大的问题。

设计过程中优先考虑了15mm厚度MDF板材机架的安装边界，整个组件的安装基准面完全贴合15mm板材的端面，不需要对板材做开槽、沉孔等复杂加工，只需要在板材对应位置打出四个直径4.2mm的通孔即可完成固定，对于DIY设备搭建、小型非标设备快速打样的场景非常友好。组件的整体外形尺寸控制在120mm*80mm*65mm范围内，不会占用过多的设备内部空间，X轴方向的有效行程可以根据搭配的伸缩导轨长度灵活调整，不需要对安装座本身做任何修改。

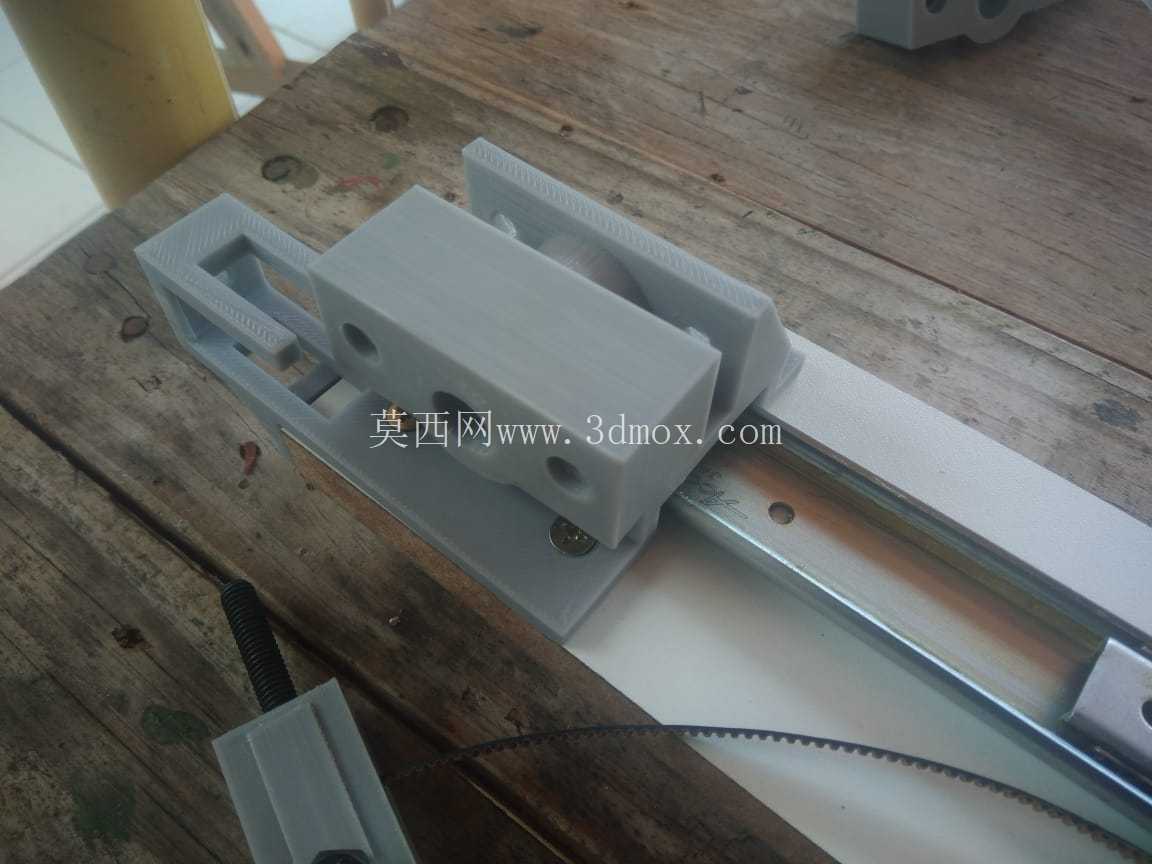

从实际使用的角度出发，这套组件的结构做了针对性的应力优化，电机支座位置的加强筋采用三角斜撑结构，在电机高速运行、传动负载达到5kg的情况下，支座的形变量不超过0.02mm，不会因为长期运行出现支座变形、传动精度下降的问题。导轨安装位的接触面做了0.2mm的凸起限位，安装伸缩导轨时可以直接靠紧限位面定位，不需要反复测量调整导轨的平行度，能将单根X轴的安装调试时间缩短60%以上。传动螺母的安装位预留了0.1mm的间隙补偿量，即使是3D打印制作的安装座，也不会因为打印精度误差导致螺母无法装入，同时这个间隙量不会影响传动的刚性，传动过程中反向间隙可以控制在0.1mm以内，满足小型雕刻、点位位移的精度要求。

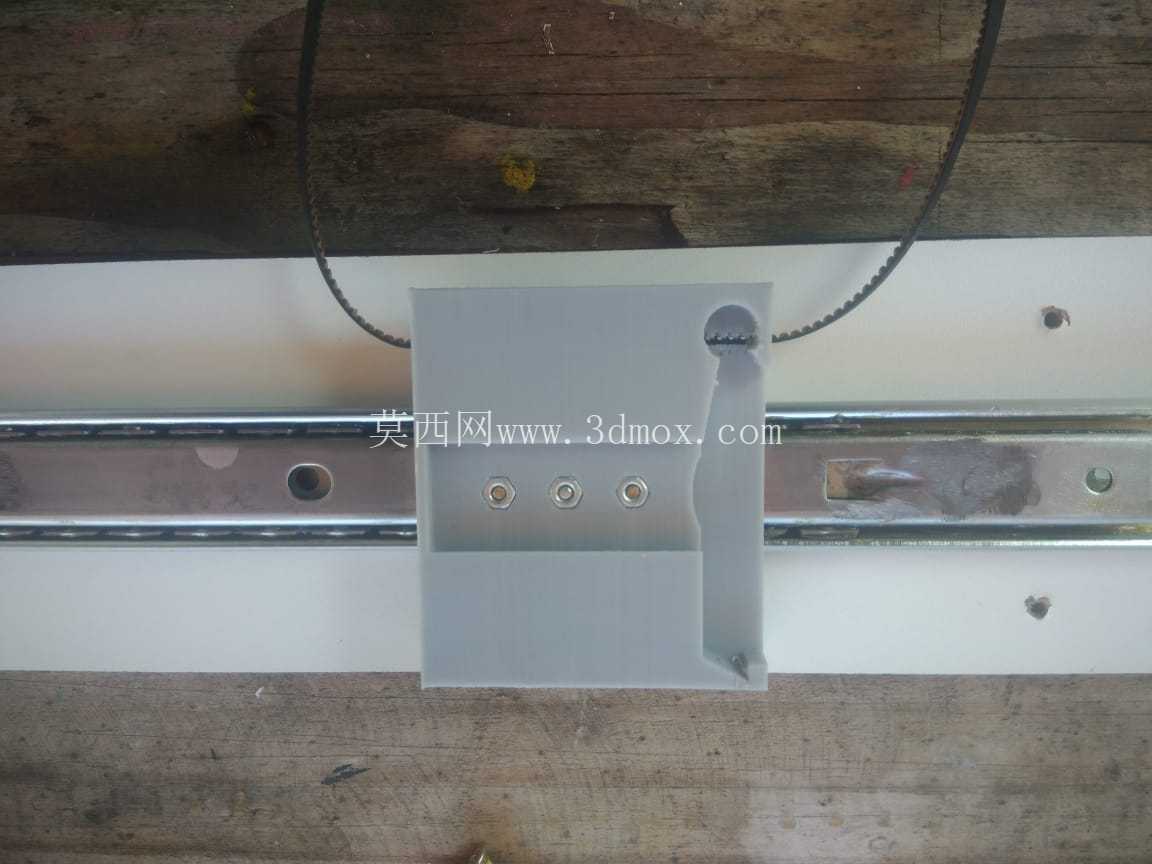

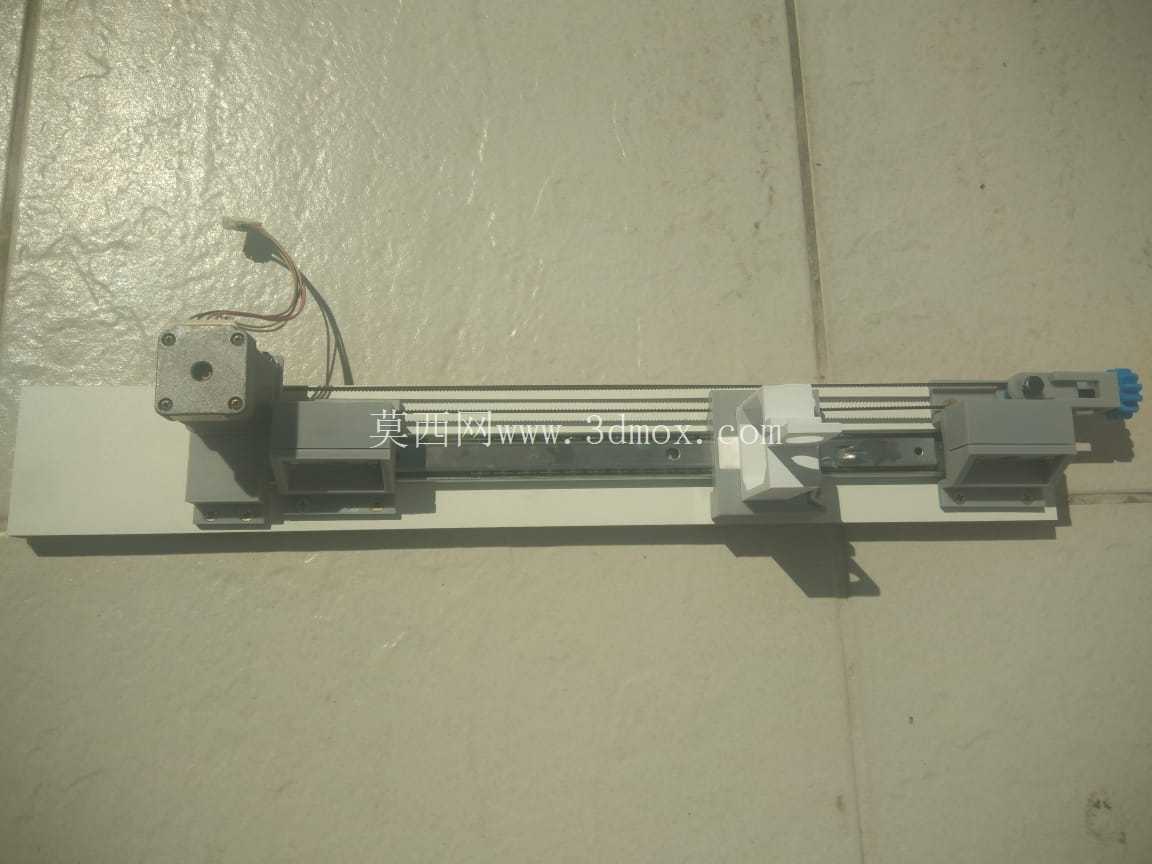

在不同的应用场景下，这套组件可以灵活搭配不同长度的伸缩导轨和丝杆，比如搭建桌面级3D打印机的X轴时，可以搭配200mm长度的伸缩导轨和T8丝杆，配合Nema17电机实现0.02mm的传动精度；搭建小型物料推送机构时，可以搭配300mm长度的伸缩导轨，实现最大8kg负载的直线推送；搭建激光雕刻机的X轴时，可以直接将激光头固定在组件的滑动座上，不需要额外设计转接结构。整个组件的所有安装孔位都做了去毛刺处理，螺丝安装时不会出现孔位错位、螺丝拧入卡顿的问题，对于没有精密加工设备的DIY用户和小型设备研发团队来说，不需要额外做二次加工就可以直接组装使用。

结构设计上还考虑了后期维护的便利性，电机安装位的螺丝孔采用通孔设计，更换电机时不需要拆卸整个安装座，只需要拧下电机固定螺丝就可以直接拆下电机；传动螺母的嵌入位做了可拆卸的压片设计，后期更换磨损的螺母时，只需要拧下压片的两个固定螺丝就可以取出螺母，不需要将整个滑动座从导轨上拆下，大幅降低后期维护的工作量。整个组件的棱角位置都做了R2的圆角处理，安装过程中不会出现划伤手、刮破线材的问题，细节处理完全符合工业设备的安全设计要求。
