适配LX-16A舵机的16mm规格安装背板平台

在小型桌面级机械臂、教育类机器人结构、创客DIY舵机驱动装置的搭建过程中，舵机与结构件的连接适配一直是结构设计环节需要重点考量的部分，这款适配LX-16A舵机的16mm安装背板平台，正是针对这类应用场景做的定向结构设计。从实际使用场景来看，这类安装平台多用于多自由度舵机关节的层间连接，比如桌面四自由度机械臂的大臂与小臂衔接处、双足机器人的舵机关节固定位、云台结构的舵机承载位，能够为LX-16A型号舵机提供稳定的安装基准，避免舵机直接固定在型材或板材上出现的受力不均、连接位松动的问题。

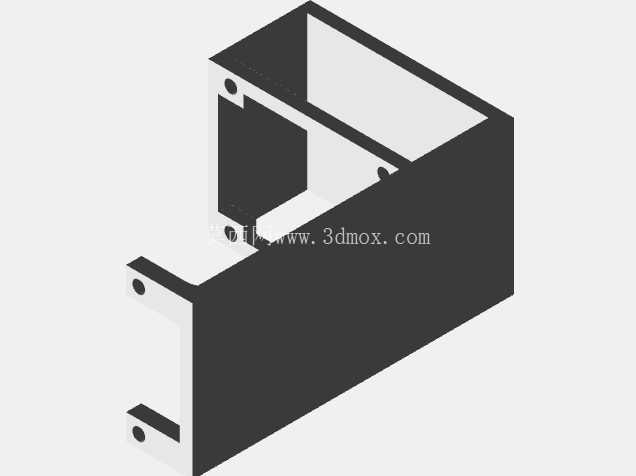

从设计思路上看，这款结构没有采用冗余的加厚设计，而是结合16mm的安装空间边界做了L型的受力结构优化，整体采用单边带翻边的L型构型，竖直方向的翻边结构专门预留了LX-16A舵机的安装孔位，能够让舵机的输出轴中心与平台安装面保持固定的相对位置，避免装配后出现轴系偏心的问题。水平方向的平台面则预留了标准的安装孔阵，可以直接和上层的结构板材、机械臂连杆、功能载板做固定连接，不需要额外做转接件加工。

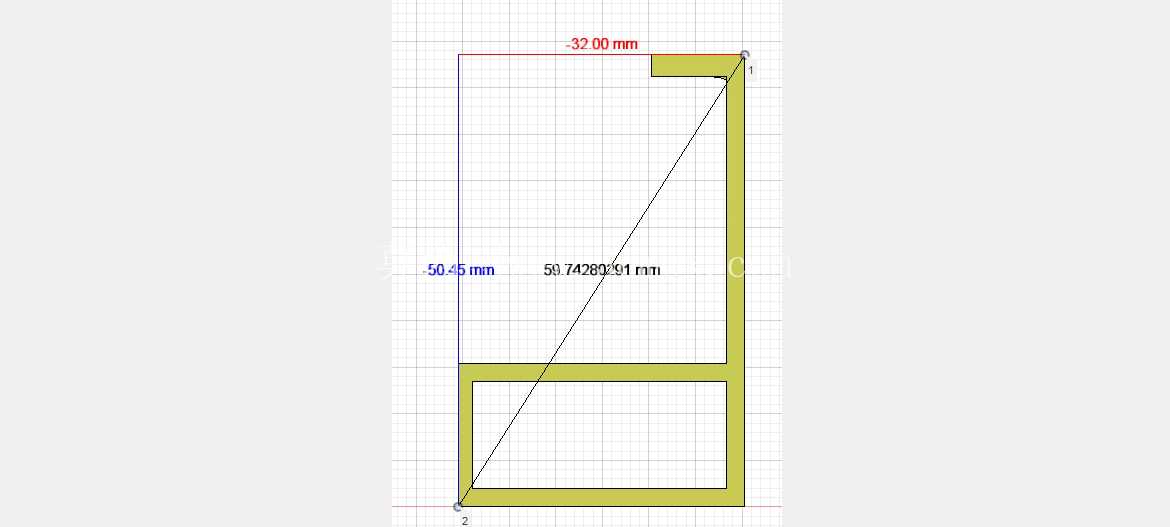

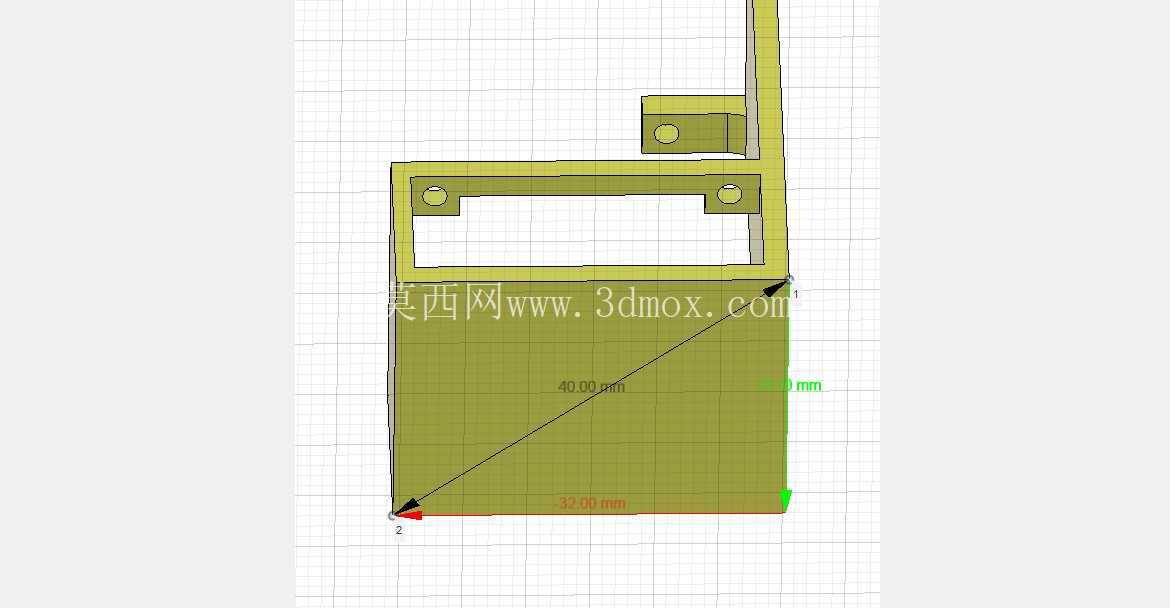

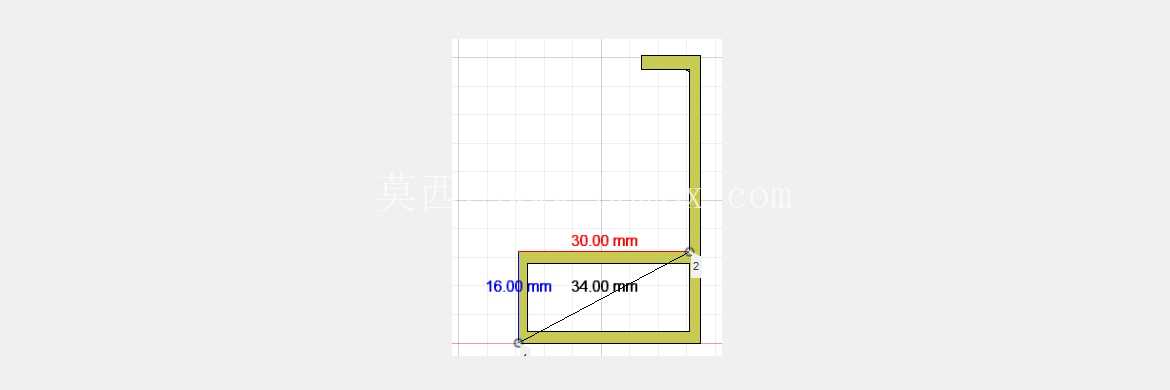

尺寸边界上，这款平台的水平安装面有效宽度为32mm，竖直方向的安装高度为50.45mm，整体结构的厚度适配16mm的安装空间，不会在多关节堆叠装配时出现结构干涉的问题。设计时特意将舵机安装位的受力筋与平台主体做了一体化结构处理，在舵机输出额定扭矩时，竖直背板的形变量可以控制在结构允许的范围内，不会因为长期带载运行出现背板弯折、安装位偏移的情况。斜向的受力传导路径设计，能够将舵机输出的扭矩载荷均匀分散到整个L型结构的两个连接面上，避免应力集中在转角位置导致结构断裂。

实际装配过程中，这款背板平台可以直接通过标准M3螺丝与LX-16A舵机的固定孔位锁紧，不需要额外打磨或者扩孔，水平平台面上的孔位间距匹配常用的小型机械臂连杆安装尺寸，既可以和3D打印的PLA结构件直接连接，也可以和铝合金型材、碳纤维板材做固定适配。在教育机器人的实训组装场景里，这类标准化的安装背板能够大幅降低学生组装时的结构适配难度，不需要自行测量舵机安装孔位、计算平台偏移量，直接按照装配指引锁紧螺丝即可完成关节部分的组装。

从功能特性来看，这款结构同时承担了舵机固定、上层结构承载、关节定位三个核心作用，区别于普通的平板式舵机支架，带背板的L型结构能够给舵机提供侧面的支撑限位，在舵机频繁正反转切换的工况下，能够抵消舵机运转时产生的径向振动力，减少螺丝松动的概率。在小型舵机云台的应用场景里，这款平台可以作为云台的俯仰关节固定座，背板部分固定水平方向旋转的舵机，平台面承载摄像头、传感器等负载，整体结构紧凑，不会占用过多的云台内部空间，能够给负载留出足够的布线空间。

设计过程中也充分考虑了不同加工工艺的适配性，不管是采用3D打印做小批量样机制作，还是采用亚克力、铝合金板材做切割加工，这款结构的轮廓都没有复杂的曲面或者内凹死角，加工时不需要特殊的刀具或者工艺，常规的激光切割、FDM3D打印都可以直接加工出合格的零件，不需要做后续的二次修整。转角位置的圆角处理，既避免了应力集中，也能在装配时避免尖锐边角划伤操作人员或者线材。对于结构设计从业者来说，这类标准化的舵机安装背板模型，可以直接导入到整体设备的装配体中做干涉检查，不需要从零开始绘制舵机适配结构，能够大幅缩短小型机器人、机械臂类项目的结构设计周期，在做方案验证阶段，可以直接调用这类成熟的连接结构，把设计精力集中在整体功能实现上，而不是反复调整基础安装件的尺寸参数。
