盘式充气耦合器三维结构设计

项目分类:通用机械零部件 发布时间:2026-01-21 ID:1130178
  • 盘式充气耦合器三维结构设计

在工业传动系统的布局中,这类盘式充气耦合器常被布置在动力输出端与负载输入端的衔接位置,尤其适配存在安装同轴度偏差、启动冲击大、需要频繁离合切换的工况场景,比如矿山输送线的驱动单元、港口散料设备的传动组、大型风机的动力衔接段,都能看到这类元件的应用。它的核心作用是通过充入压缩气体让内部弹性体膨胀,抱紧连接毂实现扭矩传递,排气后即可快速切断动力传输,相比刚性联轴器,它能补偿两轴之间的径向、角向与轴向偏移,还能在负载过载时通过气压的微量泄放实现缓冲保护,避免传动链上的齿轮、轴类零件受冲击载荷发生断裂。

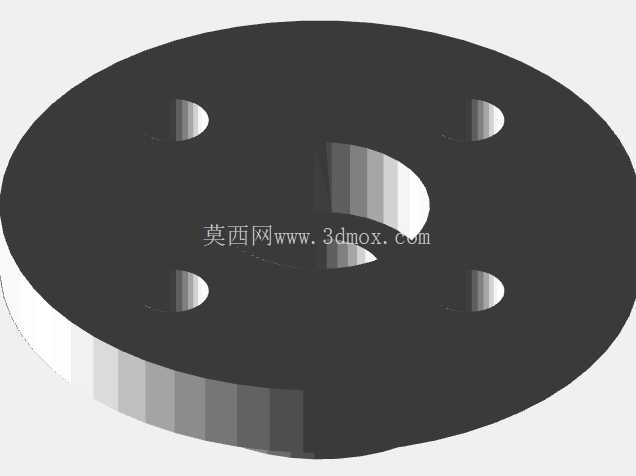

从结构设计逻辑来看,这个模型采用了对称圆盘式的主体构型,外缘的环形气胎腔体是核心功能区,端面上均匀分布的四个通孔是安装定位孔,用于穿装连接螺栓将耦合器的两个半体分别固定在主动轴法兰和从动轴法兰上。设计时首先要确定的是额定传递扭矩对应的气胎承压面积,气胎的截面厚度、橡胶层内部的帘线排布方向都直接影响最大可传递扭矩,同时要预留充气接口的安装位置,通常会在圆盘外缘设置一个标准的充气嘴接口,连接外部气源管路实现气压调节。

安装边界方面,这类耦合器的轴向安装尺寸需要匹配两端法兰的间距,安装时要保证两端法兰的端面跳动量控制在允许范围内,四个连接孔的位置度公差要控制在0.1mm以内,避免螺栓受附加剪切力。径向尺寸要预留足够的散热空间,因为气胎在反复充放气、传递扭矩的过程中会产生微量形变热,周边不能布置紧贴的其他结构件,防止摩擦损坏气胎外表面。和传统的刚性法兰联轴器不同,它不需要在安装时反复调整两轴的同轴度到极高精度,允许存在1-2度的角向偏差以及1-3mm的径向偏移,能大幅降低现场安装的调试难度,尤其是在长距离传动的设备布局中,这种容错性可以减少很多安装校准的工时。

在功能特性上,充气耦合器的离合响应速度和充排气速率直接相关,设计气路通道时要尽量减小流道阻力,保证充气时能在数秒内达到额定工作压力,实现平稳的扭矩接合,避免接合过程中出现打滑磨损;排气时要能快速泄压,让动力完全切断,满足设备频繁启停、切换工位的需求。另外,气胎的材质选型要兼顾耐老化、耐油、抗拉伸的特性,因为工业现场往往存在润滑油飞溅、环境温度波动大的情况,橡胶材质如果耐油性差,长期接触油污会出现溶胀开裂,直接影响元件的使用寿命。

建模过程中,首先要确定主体圆盘的基准面,以中心轴线为旋转特征的基准,先绘制气胎的环形截面轮廓,通过旋转命令生成主体的橡胶部分,再分别绘制两端的金属连接法兰盘,在法兰盘上阵列生成四个安装通孔,注意孔口要做倒角处理,避免安装时螺栓头刮伤法兰表面。充气嘴的位置要设置在圆盘外缘的非连接区域,建模时要做出接口的外螺纹特征,方便后续对接气源管路。整个模型的装配关系要保证两个半体的同轴度,气胎部分和金属法兰的贴合面要设置过盈配合的约束,模拟实际生产中橡胶与金属骨架的硫化粘接效果,避免在扭矩传递时出现相对滑移。

实际选型应用中,要根据设备的额定扭矩、轴径、安装空间来确定耦合器的规格,工作气压通常在0.4-0.8MPa区间,气压越高能传递的扭矩越大,但过高的气压会加速气胎的疲劳老化,所以设计时会在气路中设置溢流阀,限制最高充气压力。和液力耦合器相比,它的结构更简单,维护成本更低,不需要加注传动油,也不存在漏油的风险,在一些对清洁度有要求的生产场景,比如食品加工生产线、粉体输送设备上,这种气动的耦合元件更适配现场的使用要求。另外,它的缓冲减震特性可以有效降低传动系统的振动噪声,改善设备运行的平稳性,延长整个传动链上轴承、齿轮等易损件的更换周期。
