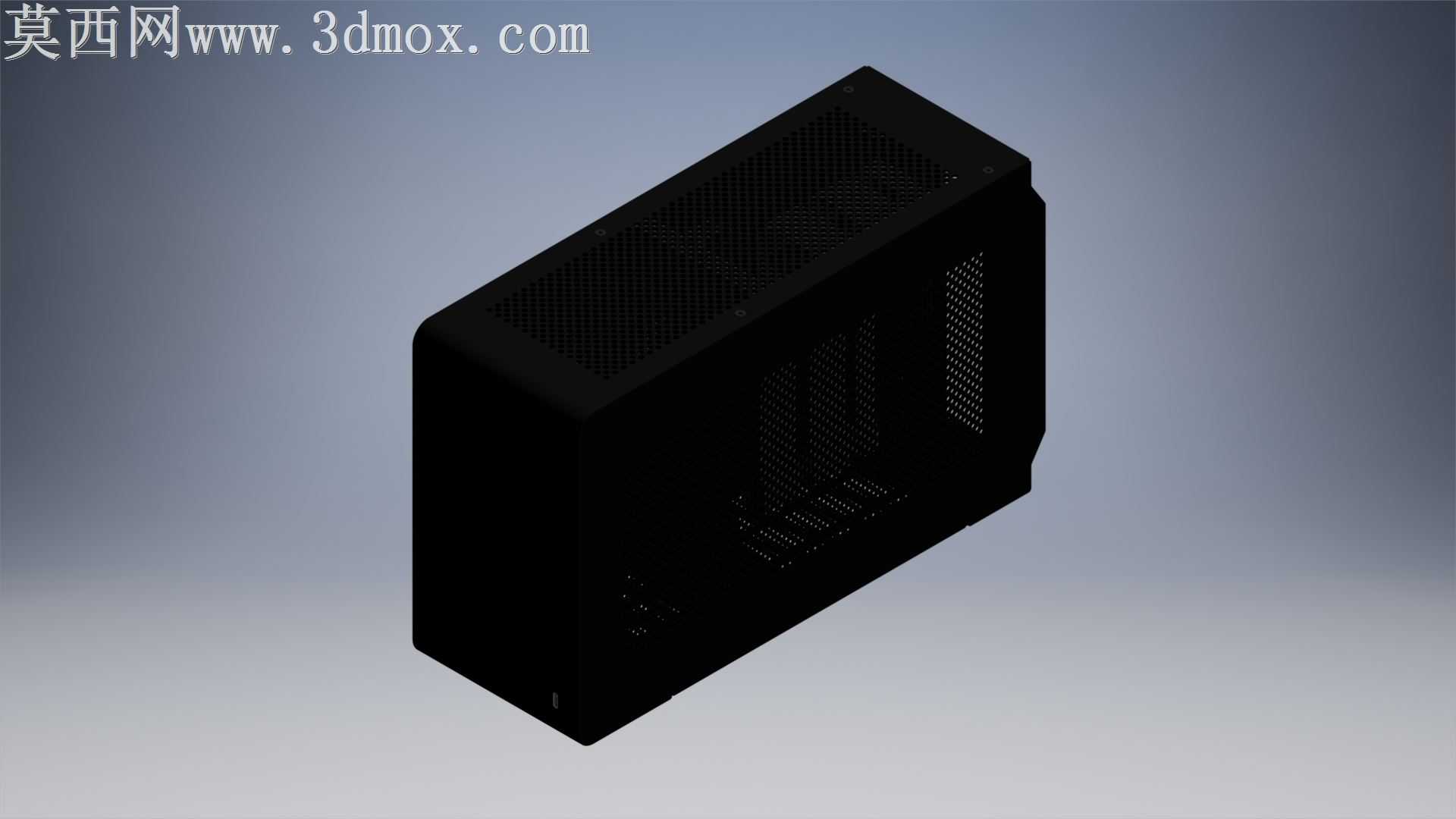

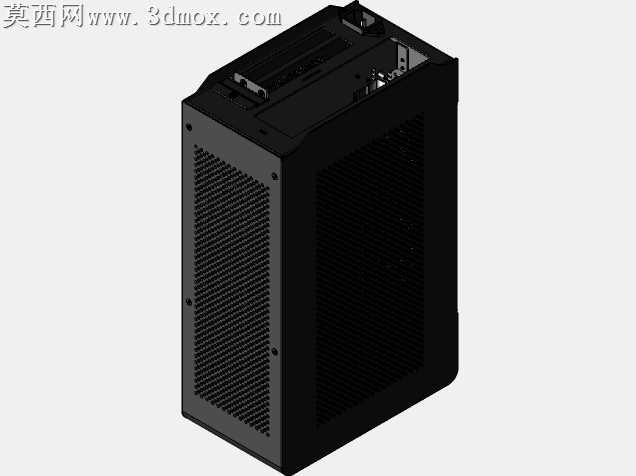

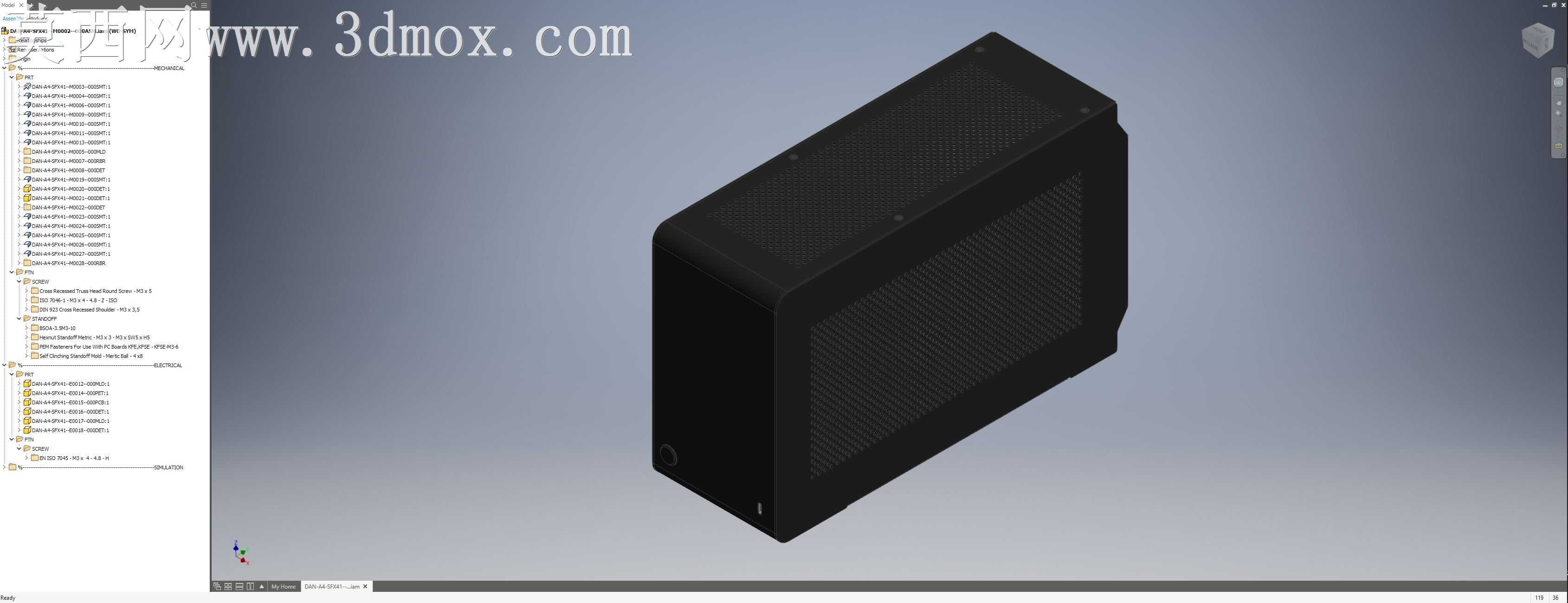

DAN A4 SFX紧凑型ITX电脑机箱结构设计

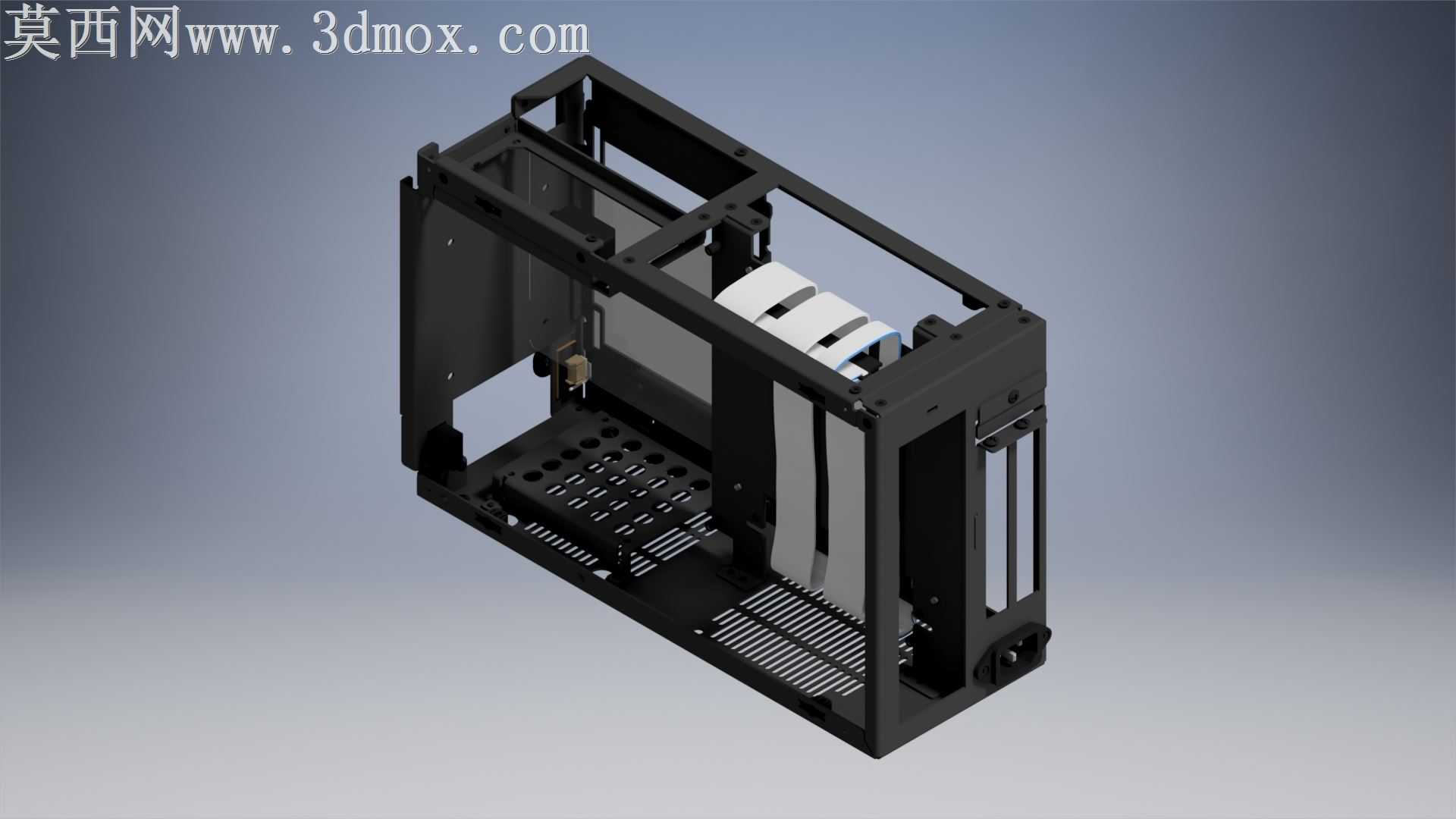

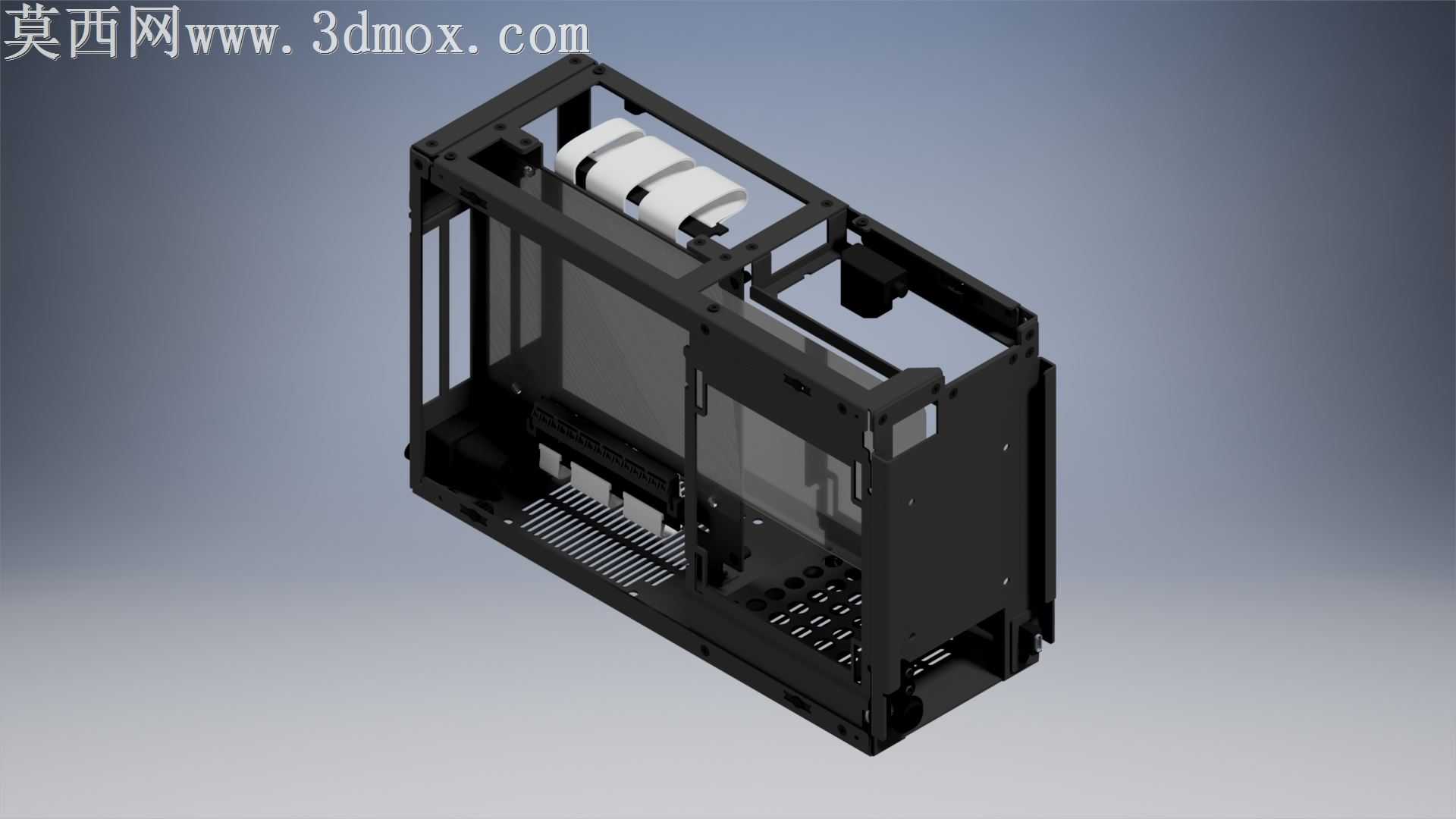

本作品为SFX规格紧凑型ITX电脑机箱的三维结构设计，整体采用A4尺寸的紧凑布局思路，在极小的空间内完成全硬件兼容的结构规划，建模过程严格遵循标准硬件安装尺寸规范，对每一处安装位的公差预留、空间避让都做了精准的参数化设定。建模阶段采用自顶向下的设计逻辑，先搭建整体外框的骨架模型，确定机箱的长宽高边界与内部空间分区，再逐步拆分各个功能模块的独立结构：首先规划主板安装区域，严格匹配Mini-ITX主板的标准孔位与接口避让尺寸，确保主板安装后I/O接口与机箱后部开孔完全对齐；其次设计SFX电源的安装仓位，预留电源延长线的走线路径与固定位，避免电源线材与其他硬件产生干涉；同时规划120mm规格AIO水冷的安装支架位置，兼顾冷排安装空间与冷头、水管的避让需求，保证水冷散热系统能够顺利安装。针对细节结构，2.5英寸驱动器托架采用抽拉式的简化结构，既保证硬盘安装的稳固性，又尽可能减少结构件占用的内部空间；3M PCIe x16 gen4提升板电缆的安装位做了专属的走线槽与固定卡扣设计，避免线缆移位影响显卡安装；前部USB Type-C弹簧连接器的安装位采用方程式曲线建模处理，磨平端部螺钉的突出结构，保证前面板外观的平整性，同时对按键的按压行程做了适配设计，确保按键手感符合使用标准。机箱内部的通风结构做了网格化的开孔设计，开孔位置对应硬件发热区域，兼顾通风散热效率与机箱结构强度；PSU螺丝丝布局经过多轮调整，保证电源安装的受力均匀，同时预留PSU延长电缆公母端的插接空间，VGA断路器位置完全符合标准尺寸要求，PSU延长电缆位置参考银石SFX装置入口位置做适配调整，确保市售标准SFX电源及延长线均可顺利安装。材质渲染上，机箱主体结构采用哑光黑色金属材质表现，还原钢制机箱的真实质感，对结构件的边缘倒角、开孔毛刺处理都做了细节呈现，内部的线缆部分采用半透明柔性材质表现，还原线材的真实质感，整体渲染效果清晰展现机箱的内部结构布局与各部件的安装位置，能够直观呈现紧凑机箱的空间利用设计思路，为同类小体积机箱的结构设计提供清晰的参考。
