菲斯卡可拆卸式L型金属门铰链三维结构

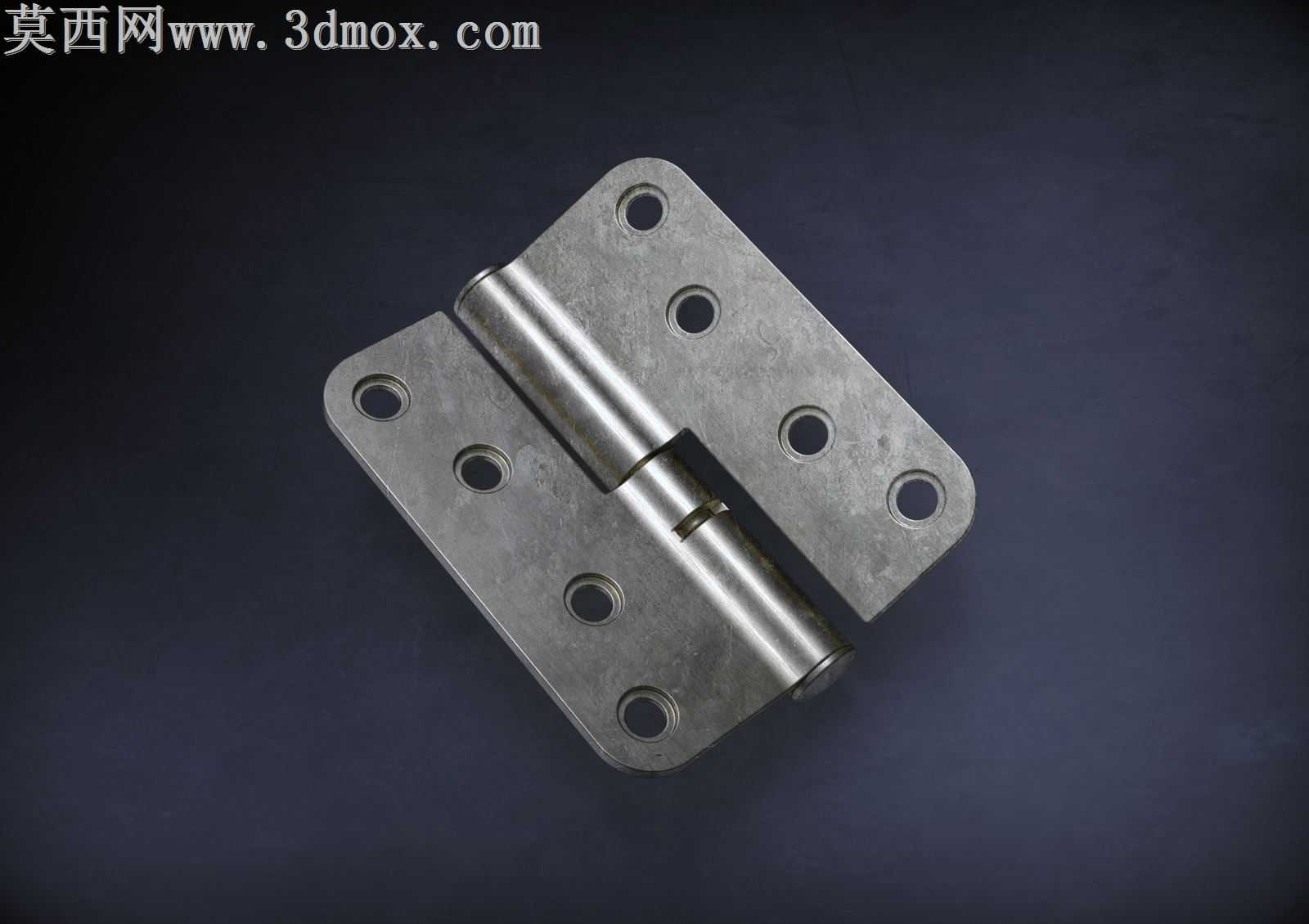

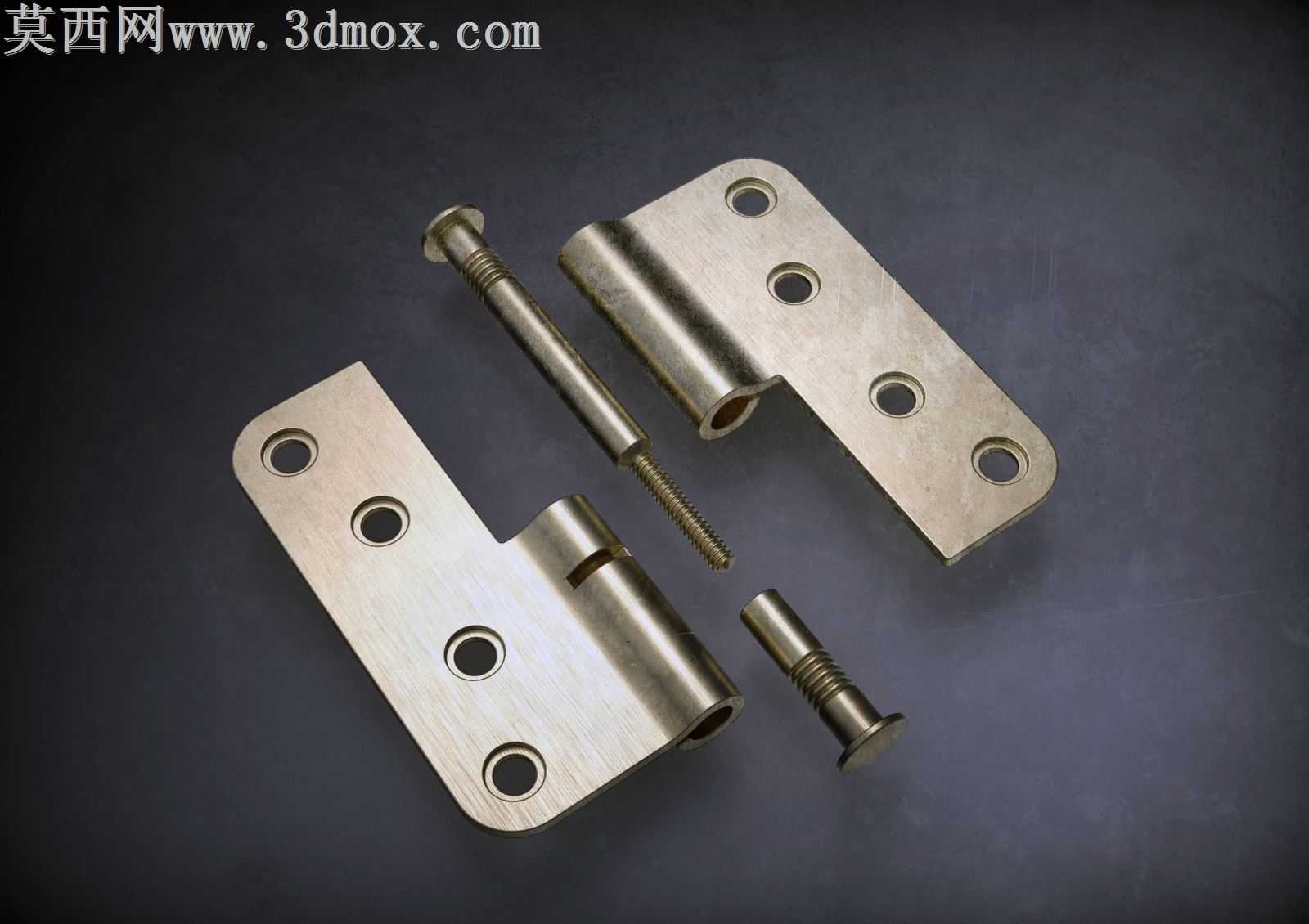

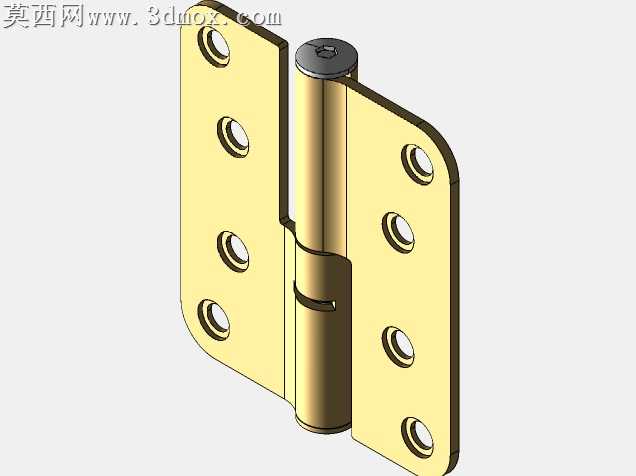

本作品为菲斯卡铰链N3248-110t的三维建模成果，建模过程严格遵循实物测绘尺寸进行1:1还原，完整呈现了该款L型可拆卸门铰链的全部组成部件。建模阶段首先对两个L型铰页主体进行结构拆解，针对铰页上的四个安装沉孔、卷制筒状铰接轴套分别进行特征建模，精准还原沉孔的倒角深度、轴套的同轴度公差，确保安装孔位与实物完全匹配，可直接用于后续的装配干涉验证。针对配套的铰接长轴、快拆弹簧销两个连接件，建模时分别还原了长轴一端的限位螺头、杆身的螺纹段结构，以及弹簧销的内置弹簧、端部限位帽结构，所有螺纹特征采用符合机械制图标准的简化修饰特征呈现，既保证模型轻量化，又能清晰表达装配关系。材质与渲染阶段，针对铰页主体的不锈钢拉丝质感，在三维软件中调整金属材质的粗糙度参数，添加细微的横向拉丝纹理贴图，还原金属表面的漫反射与高光特性；针对轴类零件的镀锌金属质感，调整材质的金属度与反光强度，区分不同金属部件的表面质感差异；背景采用深灰色哑光材质搭建简易摄影棚环境，添加柔和的区域光照明，通过多角度补光消除金属表面的死黑区域，清晰呈现铰链各部件的边缘轮廓与结构细节，最终渲染效果还原了实物的金属质感与装配状态。设计层面完整还原了该款铰链的可拆卸结构逻辑，长轴穿入两个铰页的轴套后，端部通过弹簧销实现轴向限位，按压弹簧销即可快速抽出长轴完成铰页分离，无需额外工具即可实现门板的快速拆装，该结构适配家具、室内门板的安装需求，L型的铰页造型可贴合门板与门框的边角安装位，四个沉孔设计可让安装螺丝完全沉入铰页平面，避免螺丝凸起影响门板开合。建模过程中对所有活动部件预留了合理的装配间隙，轴与轴套之间的间隙控制在符合五金件实际生产的公差范围内，模型可直接用于开合运动仿真，验证铰链的转动角度与限位结构，也可用于产品展示、安装说明演示等场景。
