适用于遥控设备的电位器式万向操纵杆

项目分类:通讯工具类 发布时间:2026-01-21 ID:1130195
  • 适用于遥控设备的电位器式万向操纵杆
  • 适用于遥控设备的电位器式万向操纵杆
  • 适用于遥控设备的电位器式万向操纵杆
  • 适用于遥控设备的电位器式万向操纵杆
  • 适用于遥控设备的电位器式万向操纵杆
  • 适用于遥控设备的电位器式万向操纵杆
  • 适用于遥控设备的电位器式万向操纵杆
  • 适用于遥控设备的电位器式万向操纵杆
  • 适用于遥控设备的电位器式万向操纵杆
  • 适用于遥控设备的电位器式万向操纵杆
  • 适用于遥控设备的电位器式万向操纵杆
  • 适用于遥控设备的电位器式万向操纵杆
  • 适用于遥控设备的电位器式万向操纵杆
  • 适用于遥控设备的电位器式万向操纵杆

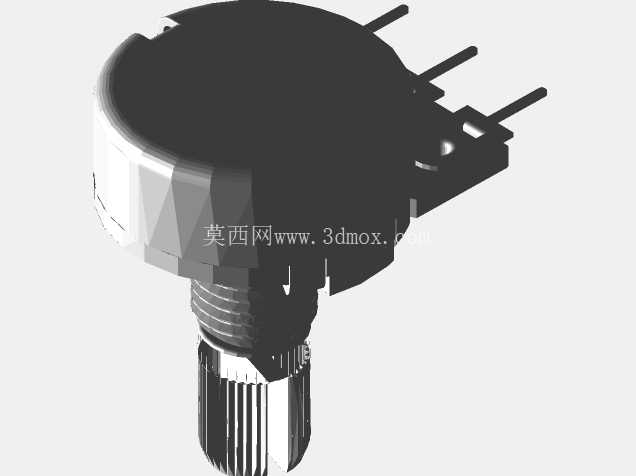

这类万向操纵杆是小型遥控设备、工业手持操控终端里的核心输入部件,日常在航模遥控、小型工业设备无线操控台、教学实验平台的控制端都能见到它的身影,核心作用是把操作人员扳动摇杆的二维方向偏移量,转化为对应的电信号输出,给后端控制电路传递方向、幅度类的操控指令。从结构设计逻辑来看,这款操纵杆采用双轴电位器作为角度检测元件,两个轴分别对应X、Y两个正交方向的偏转检测,扳动杆体时,两个轴上的电位器会同步输出对应偏转角度的电压变化,后端电路采集这两路电压值就能换算出摇杆的实时偏移方向与幅度,相比霍尔式检测结构,电位器式的方案成本更低,电路适配更简单,对入门级遥控设备、小批量定制的操控终端来说适配性更强。

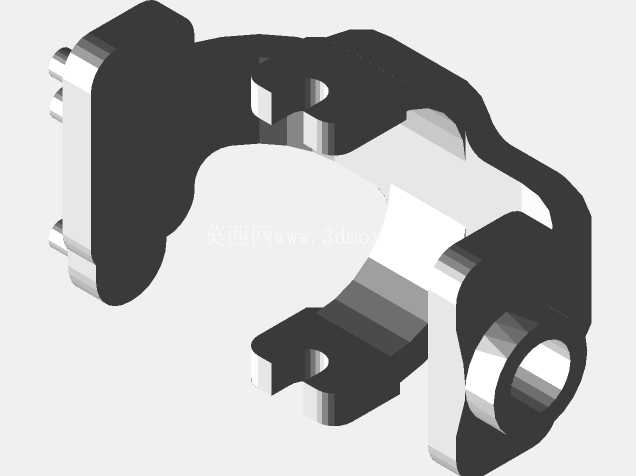

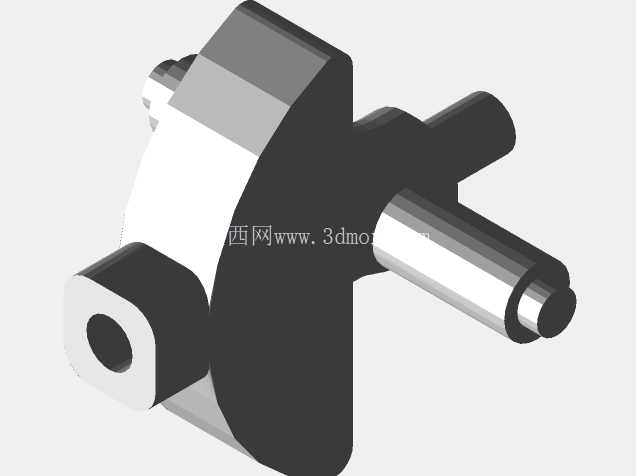

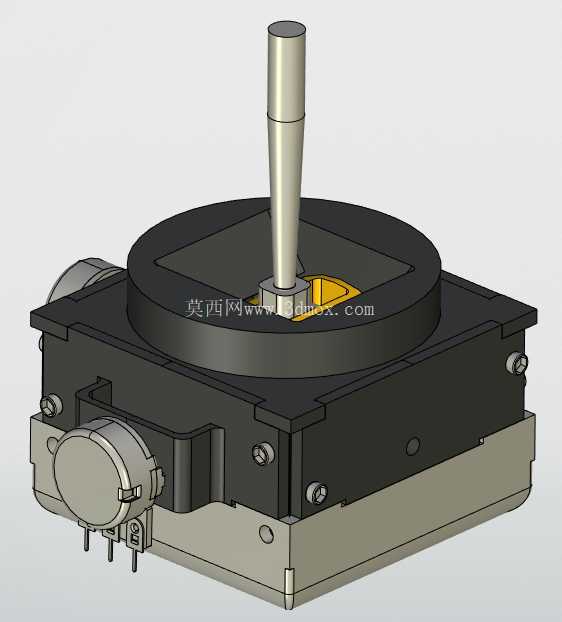

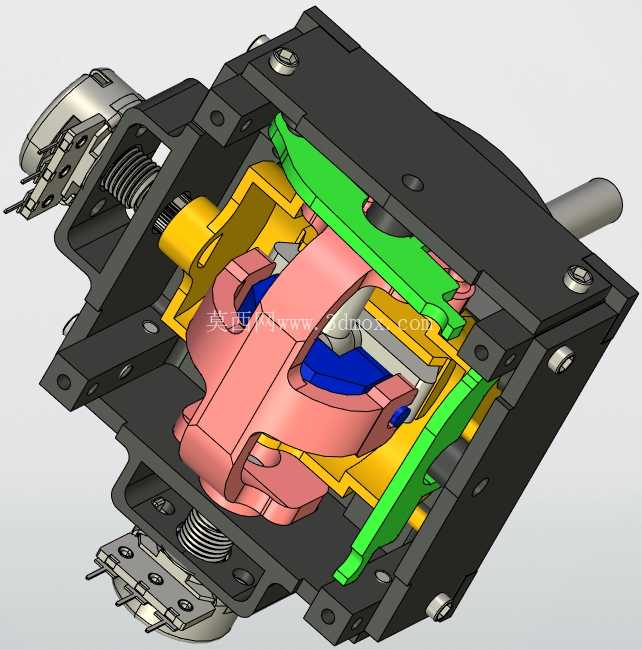

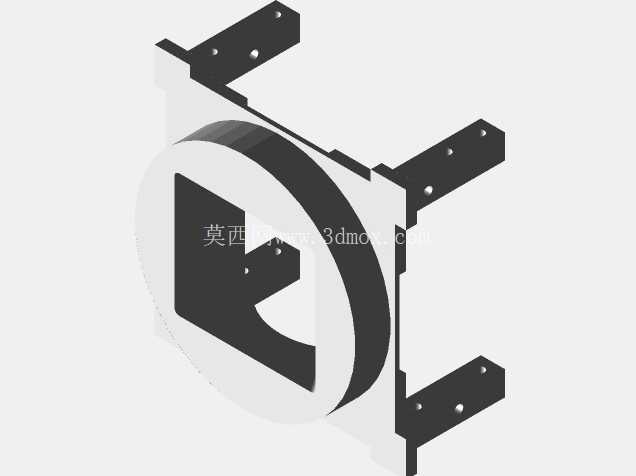

设计时首先要考虑操作手感的一致性,杆体的偏转角度做了限位约束,避免扳动角度过大超出电位器的有效转动行程,同时预留了弹簧复位结构的安装空间,松开杆体后能自动回到中位,保证无操作时输出信号稳定在中位基准值。结构上底座采用分层堆叠的设计,下层是电位器与转轴的安装腔体,两个正交布置的转轴分别承载对应方向的转动,转轴与电位器轴通过同轴配合传递转动角度,避免传动间隙带来的信号漂移;上层是杆体的摆动导向座,圆形的导向槽约束杆体的摆动范围,同时给复位弹簧提供支撑定位,杆体采用上细下粗的锥面造型,既减少上端操作部位的重量,提升扳动时的跟手性,也能加大下端与转轴连接部位的结构强度,避免频繁扳动造成根部断裂。

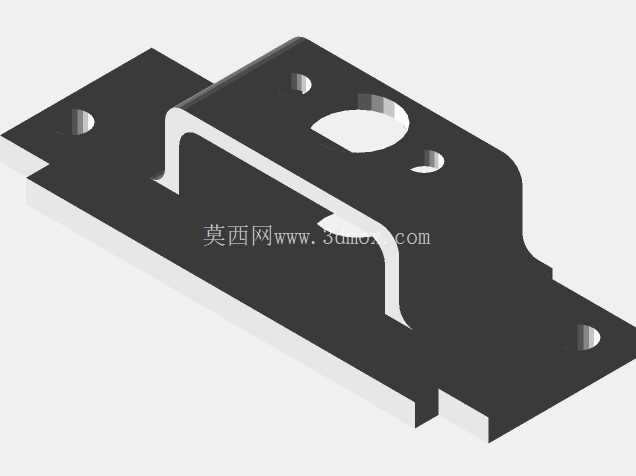

从安装边界来看,底座采用方形安装面,侧边预留了螺丝固定孔位,适配常见的遥控设备壳体安装开孔,安装时不需要额外设计复杂的定位结构,直接通过四颗螺丝就能把整个组件固定在壳体内腔的安装柱上,底部的电位器引脚直接伸出底座下方,方便焊接连接电路板,不需要额外做走线转接。侧面伸出的电位器调节端可以用来校准中位输出值,组装完成后可以通过这个部位微调电位器初始位置,保证杆体在自然中位时两个轴的输出电压处于基准中点,避免出现操控零点偏移的问题。

实际使用场景中,这类操纵杆可以适配不同的操控需求,比如在小型移动机器人的遥控端,X轴对应机器人的左右转向,Y轴对应前进后退的速度控制,扳动幅度越大对应的速度或转向角度越大;在航模遥控设备中,也可以用来控制云台的俯仰与水平转动,复位弹簧的力度经过适配后,既不会因为太松导致杆体容易晃动偏移,也不会因为太紧造成操作费力,长时间操作不容易产生手部疲劳。设计时特意将易磨损的转轴部位做了加厚处理,频繁扳动的工况下也能保证较长的使用寿命,各个部件的配合间隙控制在合理范围,既不会因为间隙过大出现杆体晃动,也不会因为间隙过小导致扳动卡滞。考虑到实际组装的便利性,各个部件的拆分结构都做了装配导向设计,组装时不需要复杂的工装就能完成各个零件的对位,转轴部位的限位结构直接集成在底座腔体上,不需要额外加装限位零件,减少了整体的零件数量,降低组装与生产的成本。另外杆体顶端预留了加装防滑帽的位置,可以根据使用需求搭配不同材质的防滑操作帽,提升操作时的摩擦力,避免手指出汗打滑影响操控精度。
