手持式小型多功能示波器紧凑安装外壳

在电子调试、现场电路检修、嵌入式开发外场测试这类需要移动作业的场景里，手持示波器的便携性直接决定作业效率，而配套的外壳结构，是保障设备在复杂工况下稳定使用的核心结构件。这款外壳是针对紧凑型手持示波器设计的专属承载结构，整体采用平板式承载布局，没有冗余的外凸结构，能最大化缩小设备整体体积，方便使用者单手握持或者放入工具包夹层携带。

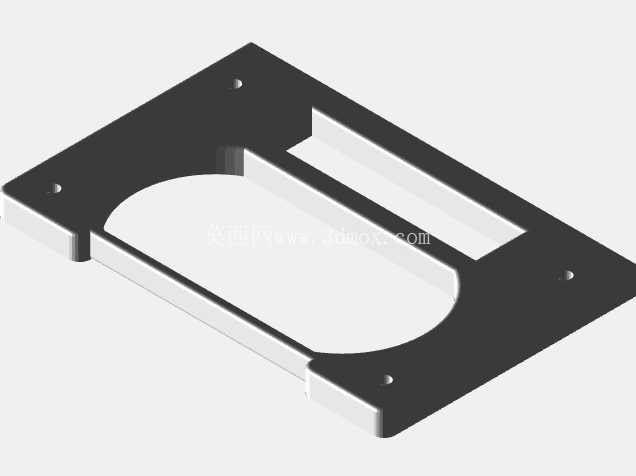

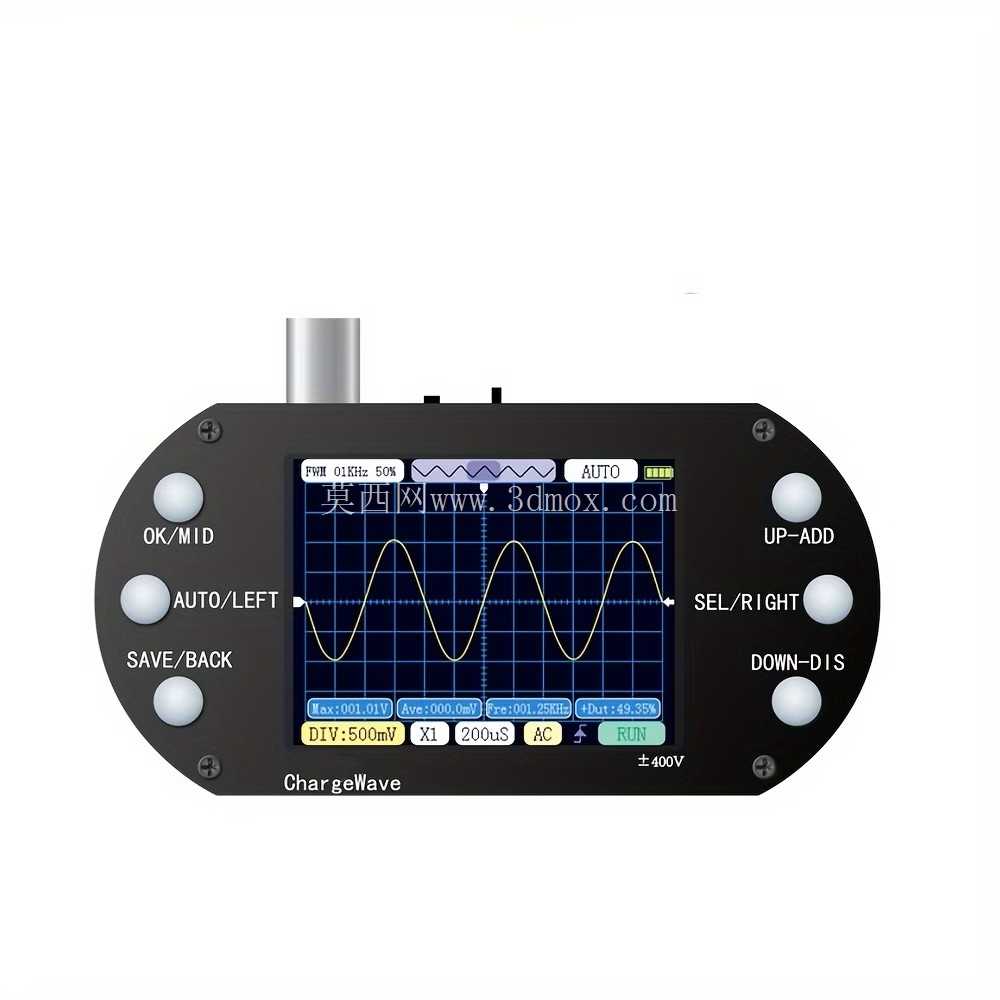

从实际使用需求出发，外壳的核心功能是承载示波器核心PCB板与显示模块，同时预留出操作与显示的开口区域，图中可见的大尺寸弧形开口，刚好对应示波器的显示屏幕区域，边缘做了下沉式台阶设计，屏幕嵌入后不会突出外壳平面，既可以避免外场使用时屏幕被磕碰划伤，也能让屏幕与外壳表面齐平，减少灰尘、水渍从缝隙进入设备内部的概率。旁边的长条形开槽对应设备的功能按键或者接口拓展区域，开槽边缘做了微小的倒角处理，不会划伤操作时的手指，也能让按键帽的安装定位更精准，避免按键卡滞。

设计过程中优先考虑了3D打印的工艺可行性，整体壁厚均匀，没有大角度的悬空结构，不需要额外添加过多支撑就能完成打印，打印完成后仅需要简单去除支撑毛刺就能进入装配环节，适合小批量定制或者个人用户自行制作。安装结构上，在外壳的四个角位设置了安装孔位，同时在对应PCB固定的位置设计了凸起的凸台，凸台内部预置M3螺纹嵌件的安装位，安装时只需要用200-250℃的烙铁将M3螺纹嵌件压入凸台即可，不需要额外做攻丝处理，压入后的嵌件与凸台结合强度足够，能承受多次拆装螺丝的磨损，不会出现滑牙问题。PCB板固定时使用4颗M3x12的螺钉穿过PCB上的定位孔，直接锁入凸台上的螺纹嵌件即可完成固定，锁付前需要先将示波器的屏幕、按键等部件预装到位，确认各部件对位准确后再最终拧紧螺丝，避免出现屏幕偏移、按键对位不准的问题。

安装边界方面，外壳的整体外轮廓尺寸完全匹配对应型号手持示波器的PCB与屏幕组合尺寸，四个角的安装孔位与PCB上的固定孔位完全同轴，凸台的高度经过精确计算，锁付螺丝后PCB不会出现翘曲，屏幕表面刚好与外壳的下沉台阶面齐平，不会出现屏幕高出外壳被刮花，或者凹陷过深影响可视角度的问题。外壳边缘做了微小的圆角处理，握持时不会硌手，表面没有多余的装饰结构，打印完成后可以直接使用，也可以根据使用需求做喷砂、喷漆等表面处理。在实际外场使用场景中，这款外壳能有效保护内部的PCB与屏幕，避免设备掉落、磕碰时损坏核心部件，同时紧凑的结构不会增加过多额外重量，长时间手持作业也不会产生明显的负重感。对于需要自行改装手持示波器、或者替换损坏原装外壳的用户来说，这款结构的安装逻辑简单，不需要复杂的工装就能完成装配，螺纹嵌件的固定方式也比直接在塑料壳上攻丝的耐用性高很多，能适应频繁拆装、户外颠簸等复杂使用工况。
