3D打印防疫面罩与呼吸防护器设计

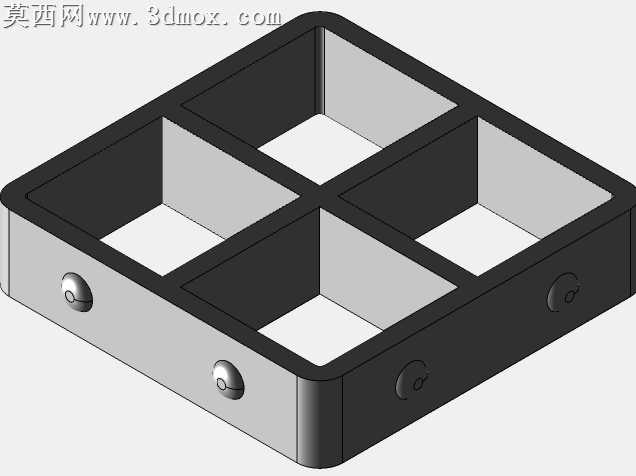

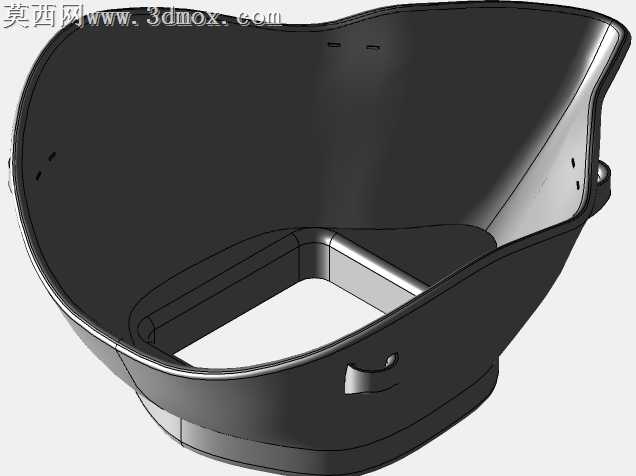

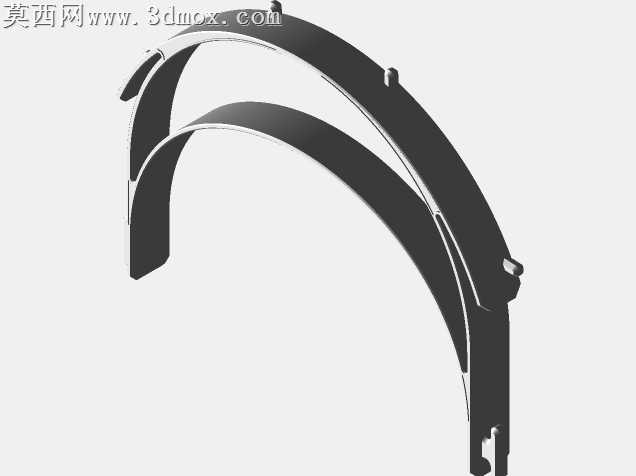

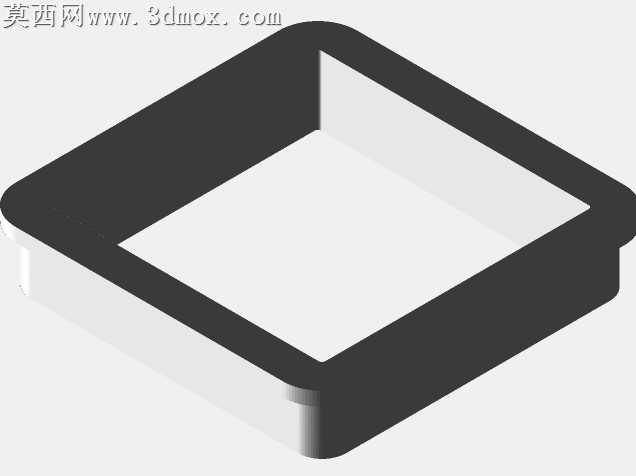

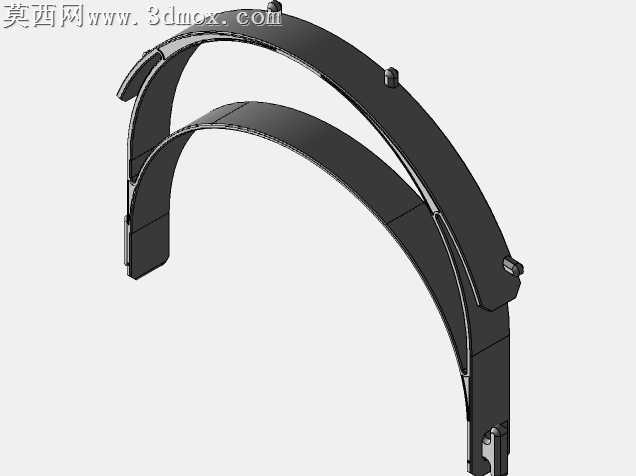

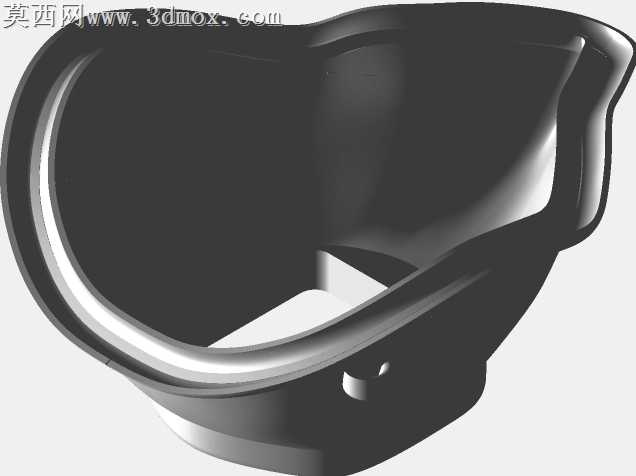

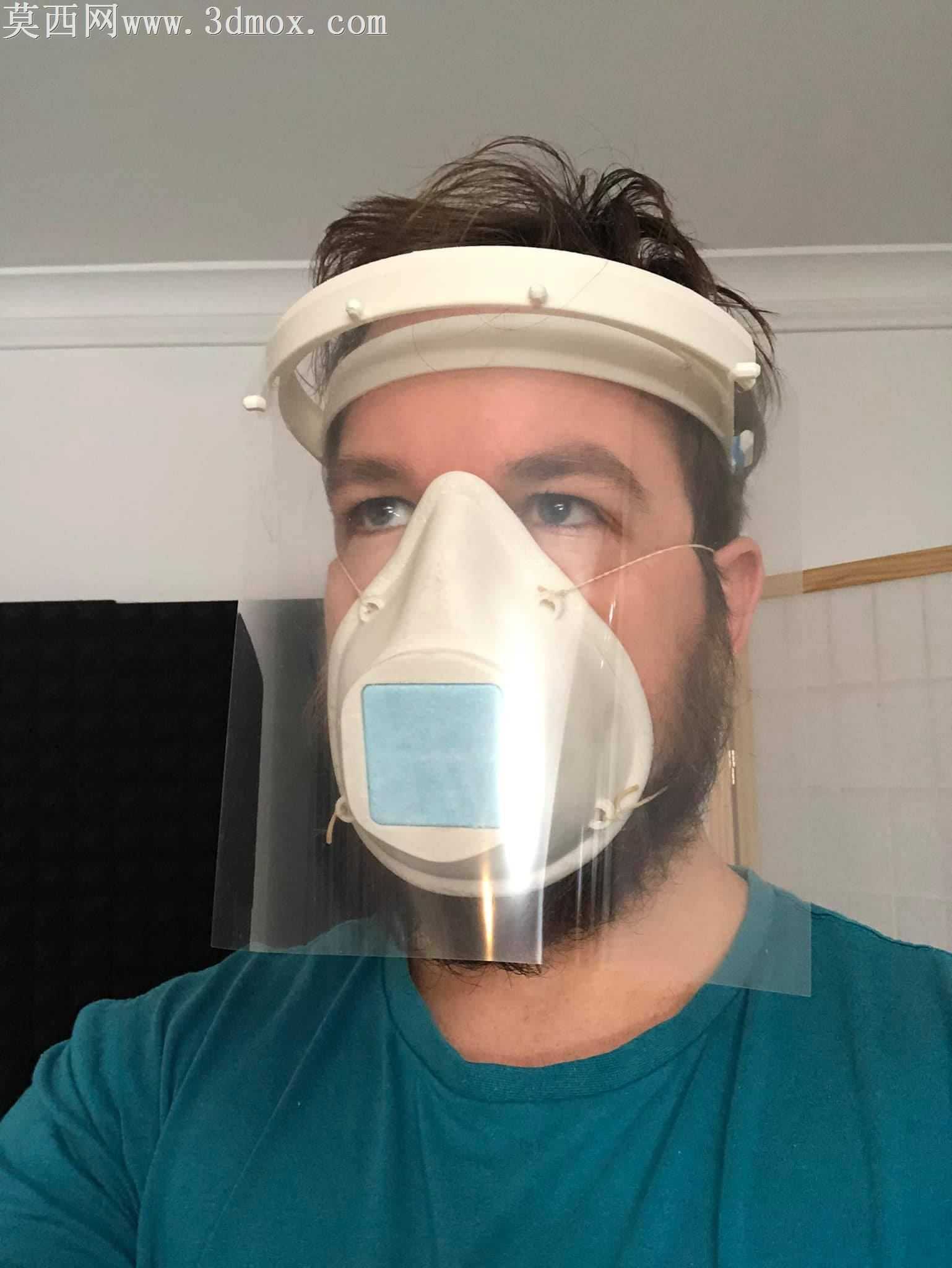

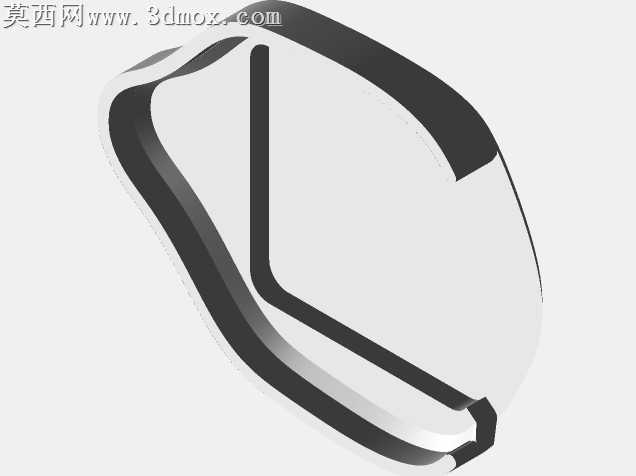

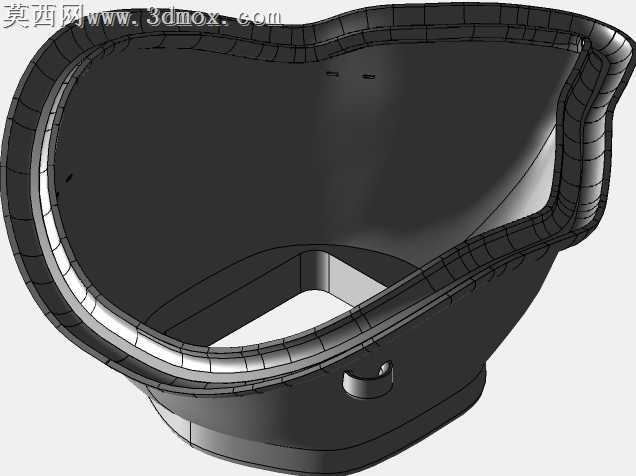

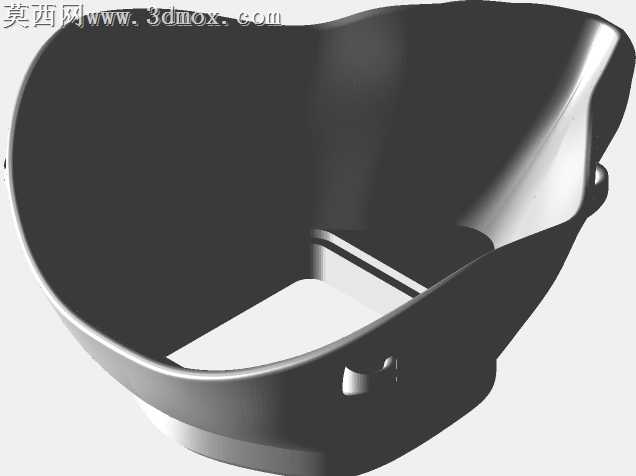

本套防护装备采用三维参数化建模完成整体结构设计，建模过程中优先适配FDM3D打印工艺的成型特性，将头箍固定架、面罩支撑座、呼吸器密封边框等部件拆分为无需支撑即可打印的独立结构，所有连接卡扣的公差预留0.2mm间隙，既保证打印后零件可直接卡合组装，又避免装配过松导致的防护失效问题。材质设计上，3D打印部件选用医用级PLA或PETG材质参数，在渲染阶段还原哑光磨砂的表面质感，搭配透明PC材质的防护面屏，面屏部分做了防眩光的材质微调，模拟实际使用中减少光线反射干扰视线的效果；呼吸器主体的过滤片安装位做了嵌入式卡槽结构，可适配常见的方形过滤棉片，密封边缘做了贴合人脸轮廓的曲面弧度设计，建模时参考亚洲成年男性面部轮廓数据调整曲面曲率，保证佩戴时与面部皮肤贴合紧密，减少漏气风险。设计思路围绕应急防疫场景下的快速自制需求展开，头箍部分采用可调节的卡扣式结构，无需额外绑带即可适配不同头围尺寸，面屏与呼吸器采用分体式连接设计，使用者可根据需求单独使用呼吸防护部分或加装面屏实现眼面双重防护；建模时特意简化了非必要的曲面细节，降低模型面片数量，保证普通家用3D打印机也能在短时间内完成打印制作，所有受力部位如头箍连接处、过滤片卡槽都做了加厚处理，提升打印成品的结构强度，避免日常佩戴中出现断裂损坏。渲染阶段还原了实际佩戴的场景效果，清晰展示各部件的组装位置与佩戴形态，结构上预留了标准打孔位，可搭配普通A4活页夹或投影塑料片自制面屏，打孔间距匹配常规打孔机参数，方便使用者就地取材完成组装，整体设计兼顾了打印可行性、佩戴舒适度与基础防护性能，适配应急场景下的个人防护装备快速制作需求。
