N95口罩生产用辊切超声波密封辊结构

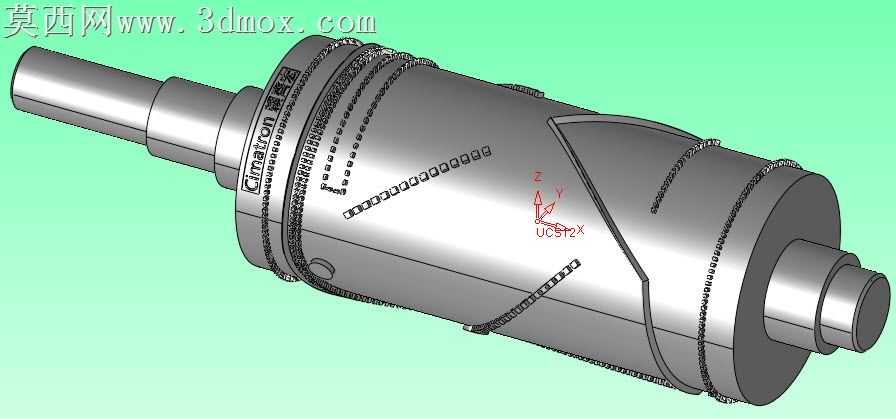

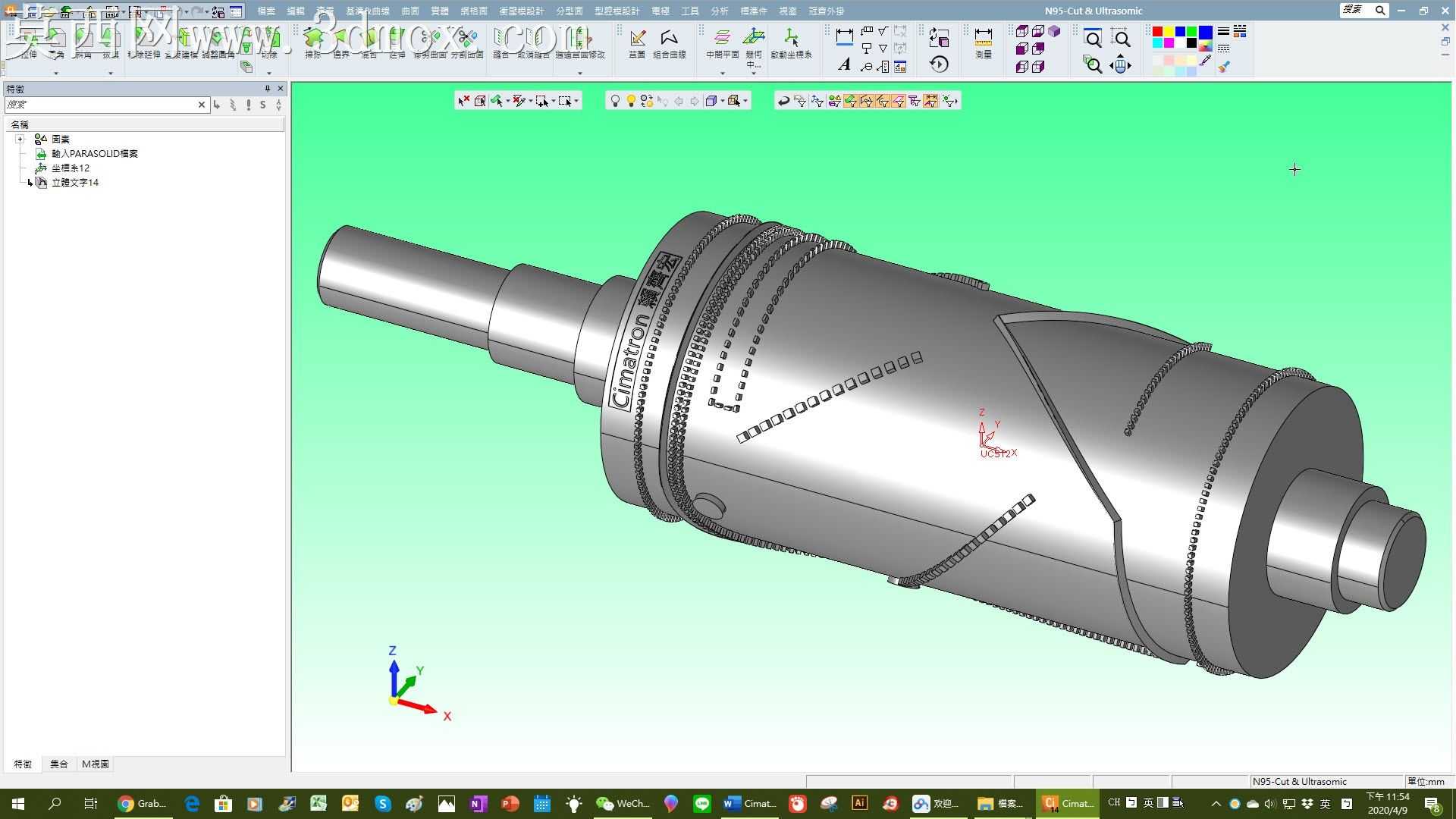

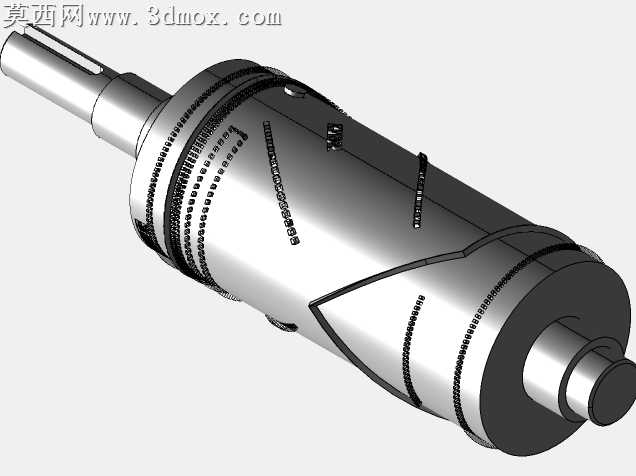

本模型为N95口罩生产工序中集成辊切与超声波密封功能的专用辊轴结构，采用三维参数化建模方式完成整体构建，建模过程中严格遵循口罩生产设备的实际装配尺寸规范，对辊体的每一处结构细节都做了精准还原。模型整体以回转体结构为基础主体，两端设计有标准同轴传动轴颈，轴颈处预留了键槽安装位，可满足与传动系统的周向固定装配需求，保证辊体运转过程中的扭矩稳定传递。辊身工作区域做了分区结构设计，不同功能区域对应辊切成型、超声波密封的不同工序需求，表面的齿形封合纹路、裁切刃口结构都按照实际加工工艺做了精细化建模，每一处齿形的排布、刃口的角度都经过结构合理性校验，还原了实际生产中封合纹路清晰、裁切边缘整齐的功能特性。模型渲染阶段采用金属材质表现辊体主体，还原了金属加工件的金属光泽与表面质感，对刃口、齿形区域做了细节质感区分，突出工作区域的结构特征，整体渲染效果清晰展现各部分的装配关系与结构层次。设计过程中重点考量了辊体的动平衡性能，整体结构沿回转轴线对称分布，避免高速运转过程中出现偏心振动问题，同时对辊体内部的结构做了合理的减重优化，在保证结构刚性满足生产压力需求的前提下，降低辊体整体重量，减少传动负载。各功能区域的排布经过工序逻辑验证，可在辊体连续回转过程中同步完成口罩片材的辊压封合与轮廓裁切工序，匹配超声波封合单元的工作位置，实现封合、裁切工序的一体化完成，减少工序流转环节，提升口罩生产的加工效率。模型的各装配部位都预留了合理的装配公差，轴颈与轴承安装位、辊身与主体的配合尺寸都符合机械加工的公差规范，可直接用于生产设备的结构参考、装配模拟以及加工工艺的编制参考。
