MiniSys3弧形弯式工具收纳配套句柄

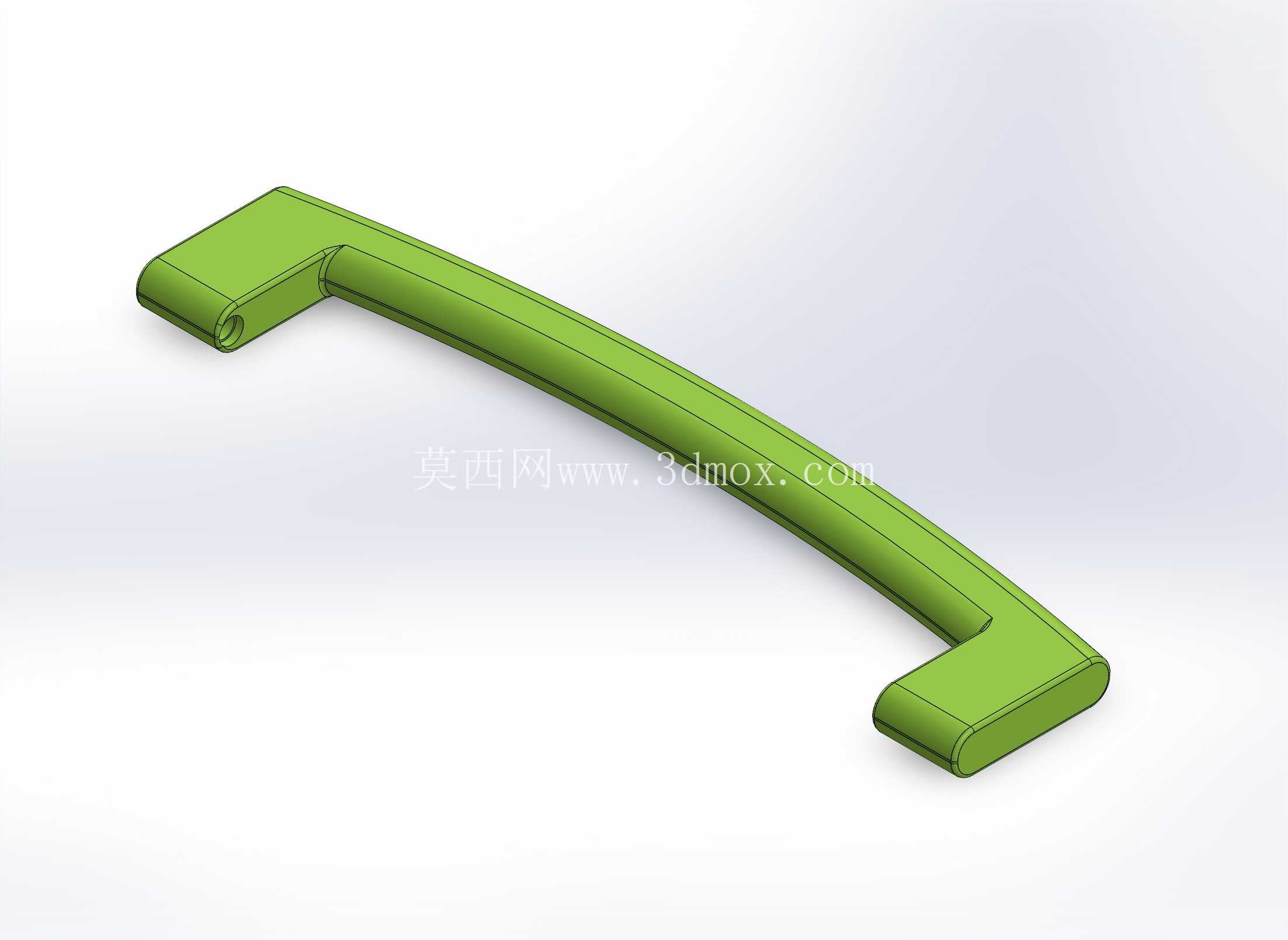

这款弧形弯式句柄主要适配模块化工具收纳系统的抽拉单元使用，在日常工位工具管理、便携工具箱分层抽拉、嵌入式工具墙收纳格的操作场景中，承担抽拉施力、握持借力的核心作用。不同于常规直柄式拉手，该句柄采用两端弯折贴装的结构设计，主体段做了贴合人手握持弧度的曲线过渡，施力时手掌与柄身的接触面积更大，抽拉重载收纳格时不会出现局部硌手的问题，长时间操作的握持舒适度明显优于直角直柄结构。

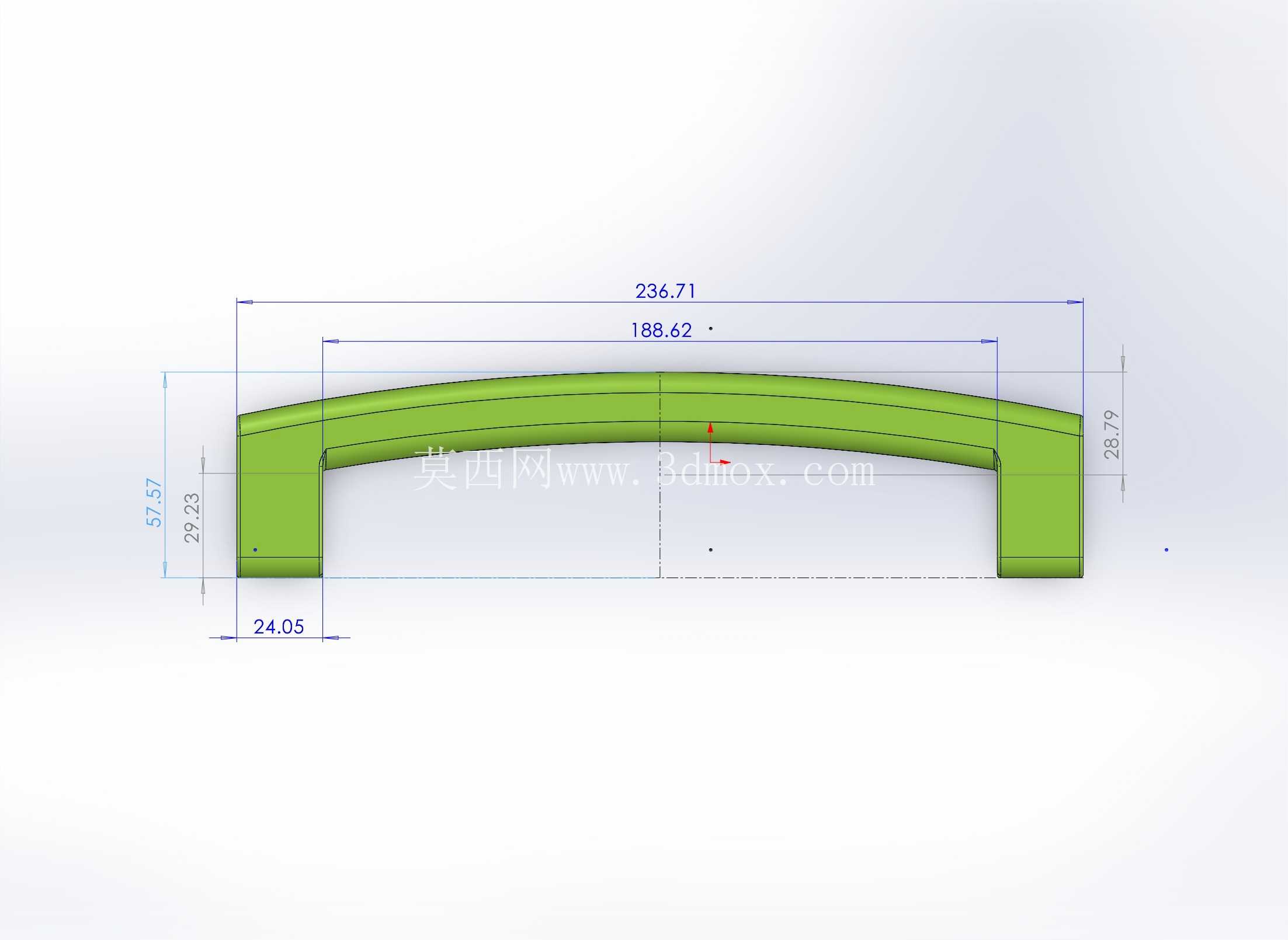

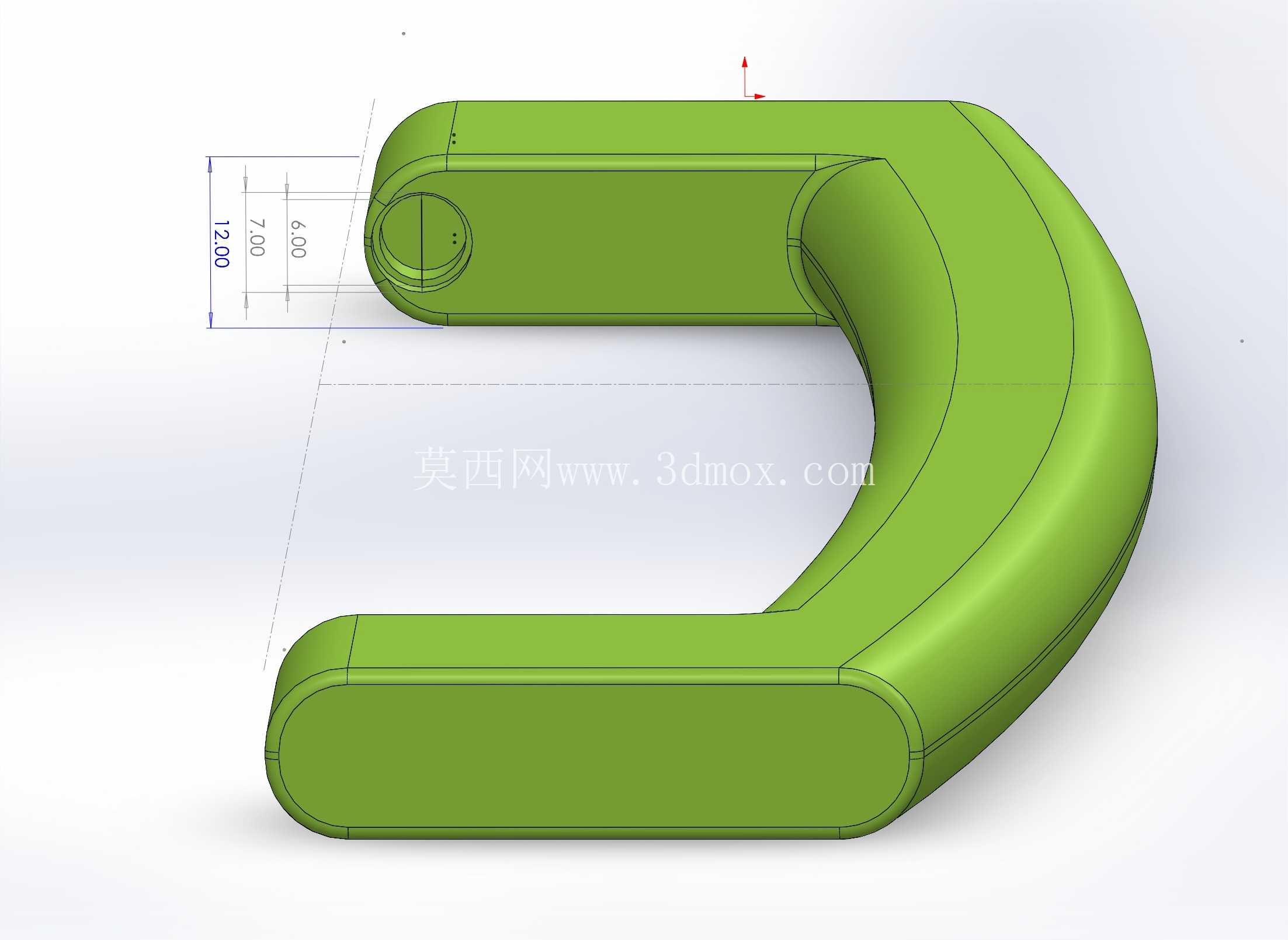

从安装边界来看，句柄两端的弯折段为平面贴装结构，安装时无需在安装面板上开设沉槽，直接通过端面的两个安装孔即可完成固定，适配厚度1.5mm到5mm的各类工程塑料、铝合金、薄钢板材质的收纳格面板，安装孔位的中心距与对应收纳单元的侧边安装位完全匹配，安装后柄身主体与面板之间预留了12mm的握持间隙，成年男性四指可完全伸入间隙完成握持，不会出现手指卡滞的问题。整体外形长度适配4s规格的小型收纳单元，安装后不会超出收纳格的侧边轮廓，避免多组收纳单元并排布置时出现相邻把手干涉的问题。

设计过程中优先考虑了工具收纳场景的实际使用需求，柄身的截面采用圆角矩形结构，所有棱边都做了R2以上的圆角过渡，没有尖锐的棱角，日常取放工具时不会刮擦手部或者刮花工具表面。两端的弯折处做了加厚处理，抽拉时的受力集中区域壁厚比主体段厚1.2mm，长期承受15kg以内的抽拉力不会出现弯折变形或者断裂的问题。柄身表面做了均匀的哑光质感处理，握持时的摩擦力适中，手上沾有少量切削液或者灰尘时也不会出现打滑的问题。

在实际应用中，这款句柄除了适配工具收纳单元之外，也可用于小型设备箱的箱盖提手、嵌入式工控机的检修门拉手、小型试验台的抽屉拉手等场景，只要安装孔位与安装空间匹配即可直接使用。设计时充分考虑了不同使用场景的通用性，没有做专属化的结构特征，整体结构简洁，没有多余的装饰性结构，注塑成型时脱模难度低，生产良率高，批量生产时的成本控制优势明显。安装完成后柄身与安装面贴合紧密，没有突出的安装螺钉头，日常清洁时不会积灰，也不会勾挂工作服或者工具挂绳。

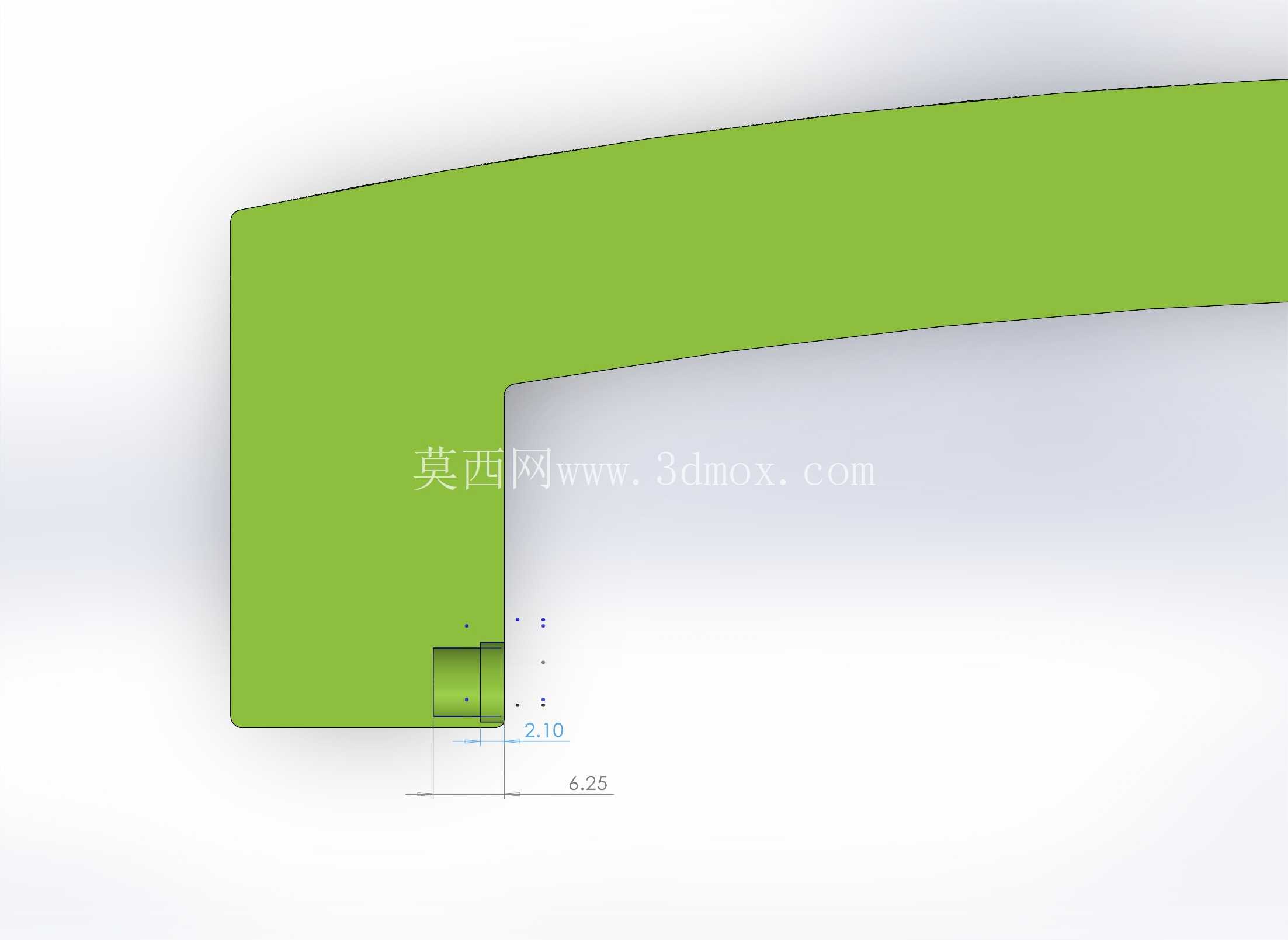

从受力特性来看，句柄的弧形主体段在承受垂直于安装面的抽拉力时，力会沿着弧形结构均匀分散到两端的安装固定点，不会出现直柄结构常见的中部应力集中问题，反复抽拉使用后的结构疲劳寿命更长。两端的安装孔内嵌了金属衬套，频繁拆装也不会出现塑料孔滑牙的问题，适配M3规格的盘头螺钉或者沉头螺钉安装，用户可根据安装面板的材质选择对应的螺钉长度，不需要额外做结构修改。整体结构没有活动部件，不存在松脱或者卡滞的故障点，日常使用基本不需要维护，适配车间工位、户外维修工具箱、家用工具收纳柜等多种使用环境的要求。
