带集成法兰面的六角锁紧螺母结构

在常规机械装配场景里，螺栓螺母的配合失效很多时候并非螺纹强度不足，而是压紧面的应力分布不均导致的——尤其是薄板件、铝型材机架、汽车覆盖件这类被连接件表面硬度偏低、或者安装面平面度存在轻微偏差的工况下，普通六角螺母的环形压紧面接触面积有限，拧紧时很容易在接触面压出凹痕，长期受振动载荷后预紧力衰减速度会比预期快30%以上，带法兰六角螺母的设计初衷就是针对性解决这个问题。

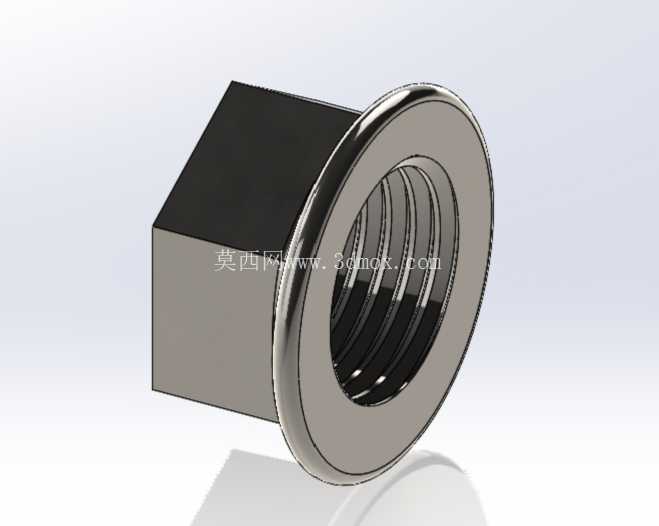

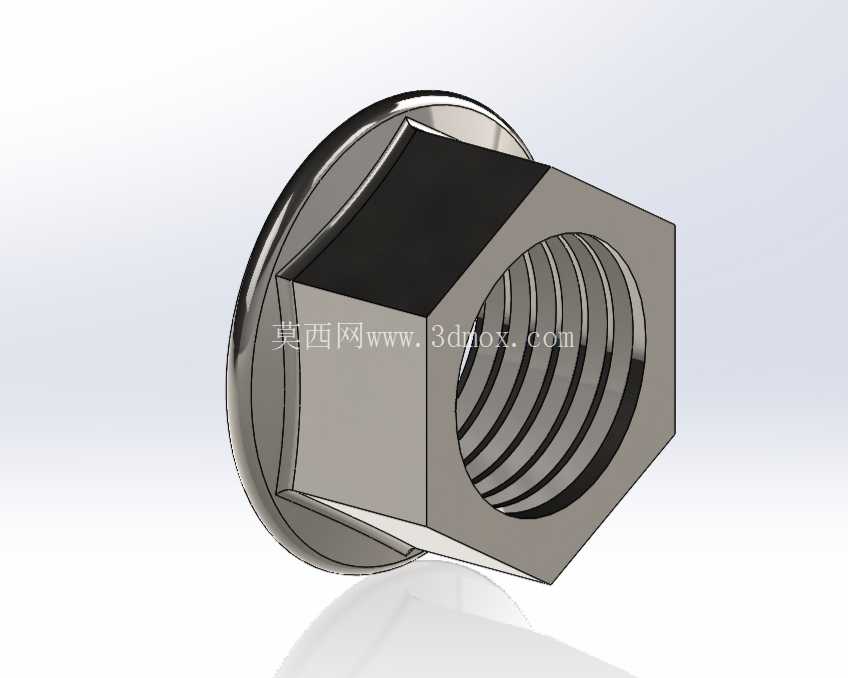

从结构细节来看，这款螺母的六角本体和法兰盘是一体化成型的，没有额外的垫片组合环节，法兰盘的外径比六角对边尺寸大出近一倍，相当于在螺母和被连接件之间集成了一个一体式平垫，压紧时接触面积直接提升120%左右，单位面积的压紧应力会大幅降低，既可以避免软质被连接件表面被压溃，也能在一定程度上补偿安装面的微小倾斜，保证螺纹轴线和安装面的垂直度偏差控制在合理范围内。螺纹部分采用标准公制内螺纹建模，牙型角60度，牙顶和牙底都做了符合紧固件标准的圆角过渡，避免应力集中在螺纹根部，受交变载荷时不容易出现螺纹断裂的问题。

建模过程中首先确定的是螺纹公称尺寸对应的法兰盘外径、厚度参数，法兰盘和六角本体衔接的位置做了小半径的过渡圆角，避免直角处的应力集中，六角部分的对边、对角尺寸完全符合紧固件的标准公差要求，保证常规扳手、套筒都能顺利套入拧紧，不会出现卡滞或者打滑的情况。法兰盘的压紧面没有做额外的防滑齿设计，属于光面法兰款，适合对被连接件表面外观有要求、不需要额外防滑锁止的场景，比如通讯设备机架装配、3D打印机框架组装、小型自动化设备的外覆盖件固定这类位置，既可以保证足够的压紧力，也不会在工件表面压出齿痕影响外观。

实际选型使用的时候需要注意几个安装边界：首先法兰盘的外径决定了安装位的最小沉孔或者过孔尺寸，设计安装孔的时候直径要比法兰外径小2mm以上，保证法兰面有足够的压紧接触区域，不能让法兰盘悬在孔位边缘，否则会失去分散载荷的作用；其次拧紧扭矩的选择要比同规格普通六角螺母低10%左右，因为接触面积更大，相同扭矩下产生的预紧力会更高，避免扭矩过大导致螺纹滑牙或者被连接件变形；另外这款螺母适合和8.8级及以下强度的外六角螺栓、内六角螺丝配合使用，在有防腐要求的场景下可以搭配镀锌、达克罗表面处理的螺栓使用，法兰面的存在也能减少水汽顺着螺纹缝隙渗入连接面的概率，一定程度上提升连接结构的防锈能力。

从应用场景覆盖来看，这类螺母除了常规的机械装配，在汽车底盘的覆盖件固定、电动车电池包的外壳连接、家用电子产品的内部结构固定、工业控制柜的机架组装里都有大量使用，相比普通螺母加平垫的组合，一体式法兰螺母减少了装配时的零件清点环节，流水线作业时不会出现漏装垫片的问题，装配效率能提升20%以上，而且一体化结构不存在垫片和螺母之间的相对转动，拧紧时的摩擦阻力更稳定，扭矩控制的精度也更高。建模时所有的尺寸参数都可以通过参数化调整，只需要修改螺纹公称直径、螺距、法兰外径、六角对边尺寸这几个核心参数，就能快速生成不同规格的同系列法兰螺母模型，不需要重复绘制草图，适配不同的设计选型需求。
