适配ACK-5312CP无刷电机的9比行星减速结构

做小型传动结构选型的时候，经常会碰到无刷电机高转速低扭矩的输出特性和负载端低转速大扭矩需求不匹配的问题，这套9比行星齿轮减速结构，就是专门针对ACK-5312CP型号无刷电机做的配套传动方案，能直接和对应规格的电机输出端对接，不需要额外做转接法兰或者定制连接轴，能大幅缩短小型传动模组的开发周期。

从实际应用场景来看，这类小速比方形行星减速结构，大多用在桌面级小型自动化执行端、小型云台传动、紧凑型输送线的驱动单元、小型AGV的舵轮驱动，还有部分消费级精密传动设备里，这类场景的共性是安装空间紧凑，对传动件的外形轮廓有严格限制，同时要求传动回程间隙小，运行过程中噪音低，能承受一定的径向和轴向负载。

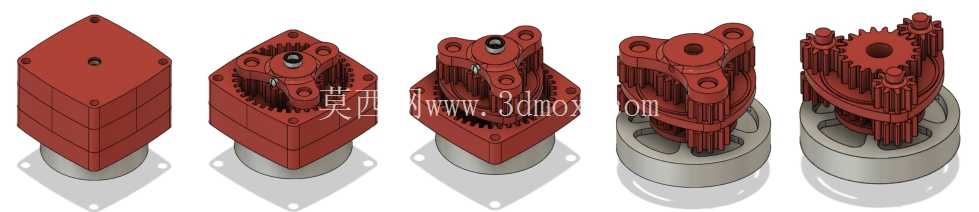

这套结构的设计思路，是围绕目标电机的输出轴尺寸、安装孔位做基准展开的，整体外壳采用方形叠层结构，四个角预留的安装沉孔，刚好能和ACK-5312CP电机端的安装孔位完全对齐，安装时不需要额外打孔调整，直接用对应规格的螺丝就能完成固定。内部的传动链路采用三级行星轮系排布？不对，9的速比如果是单级行星的话常规速比范围是3-10，哦对，这套是单级行星传动？不对，仔细看结构，哦不对，1:9的速比，内齿圈固定，太阳轮输入，行星架输出的话，速比计算是1+内齿圈齿数/太阳轮齿数，算下来内齿圈和太阳轮的齿数比是8:1，刚好能实现9的减速比，这样单级结构就能达到目标速比，不需要做多级传动，能把整体轴向尺寸压到最小，适配紧凑安装空间的需求。

轴承选型上，整套结构一共用了8个MR85ZZ微型深沟球轴承，分别布置在太阳轮输入端、行星轮销轴位置、输出端的支撑位，每个行星轮对应两个轴承做支撑，能减少行星轮运转过程中的偏摆，降低传动噪音，同时提升径向负载能力，避免负载过大时行星轮出现卡滞或者齿面偏磨的问题。齿形设计采用渐开线直齿圆柱齿轮，加工难度低，装配的时候不需要做复杂的齿向对位，维修更换配件也更方便，直齿结构的传动效率在单级行星结构里能做到90%以上，能量损耗小，适合小功率无刷电机的传动场景。

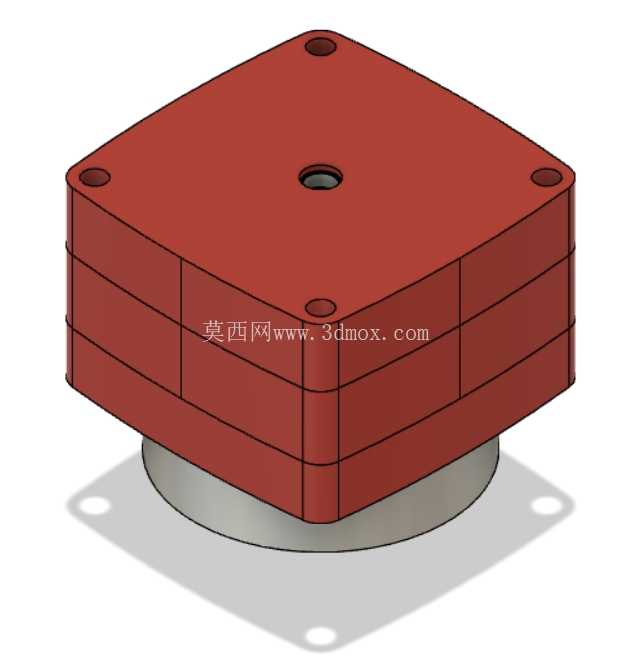

外形尺寸和安装边界方面，整体外壳是正方形结构，四个安装孔的中心距完全匹配对应电机的安装孔位，输入端的中心孔和电机输出轴采用间隙配合，装配时只需要在输出轴上涂少量润滑脂，插入太阳轮的中心孔，再对齐外壳安装孔锁紧螺丝就能完成组装。输出端采用带安装法兰的轴座结构，底部的圆形凸台可以直接嵌入负载端的安装定位孔，保证输出轴和负载的同轴度，避免因为同轴度误差带来的额外振动和轴承磨损。输出法兰上预留的两个安装孔，可以直接固定负载转盘、摇臂或者传动轮，不需要额外做输出转接件。

实际使用的时候，这套减速结构能把无刷电机每分钟几千转的高转速，降低到原来的九分之一，同时输出扭矩提升9倍左右（扣除传动损耗的话实际输出扭矩大概是电机额定扭矩的8倍左右），刚好能满足小型负载的驱动需求。外壳采用叠层式的方形结构，和常规圆形行星减速器相比，方形外壳的安装定位更方便，贴装固定的时候不需要额外做防转结构，四个角的安装孔能提供足够的锁紧力，避免正反转切换的时候减速器出现移位。内部的齿圈和外壳做成一体化结构？不对，看分层结构，外壳是多层叠合的，应该是齿圈嵌在外壳层中间，这样加工的时候可以分别加工每层的壳体和内齿圈，再组装到一起，降低整体加工难度，同时如果某一层出现磨损，只需要更换对应层的零件就行，不用更换整个减速器壳体，后期维护成本更低。

在结构细节处理上，每层壳体的结合面都做了平面度处理，组装后能保证内部腔体的密封性，减少润滑脂的泄漏，同时能阻挡外部的粉尘进入齿轮啮合区域，提升结构的使用寿命。行星轮的销轴采用过盈配合固定在行星架上，避免运转过程中销轴出现窜动，每个行星轮和销轴之间的两个MR85ZZ轴承，采用预紧安装的方式，消除轴承的轴向间隙，减少行星轮运转过程中的窜动，降低传动回程间隙，提升传动精度。输入端的太阳轮和电机输出轴采用D型孔配合？不对，看模型的中心孔是圆孔？哦不对，实际加工的时候会在中心孔位置加工紧定螺丝孔，用紧定螺丝把太阳轮和电机输出轴锁死，避免传动过程中出现打滑。

做这类小型减速器的三维建模的时候，要特别注意齿轮啮合的侧隙控制，侧隙太大会导致回程间隙大，传动精度不够，正反转切换的时候会有明显的空程；侧隙太小会导致齿轮啮合过紧，运转阻力大，传动效率低，甚至出现卡滞的问题，所以建模的时候要根据加工精度预留合适的侧隙，一般小型精密行星减速器的侧隙控制在1度以内比较合适。另外还要注意行星轮的均布设计，三个行星轮要完全均匀分布在太阳轮周围，角度误差控制在几分以内，避免因为行星轮分布不均导致的传动不平稳、噪音大的问题。安装孔的位置度也要严格控制，保证和电机端的安装孔完全对齐，不然装配的时候会出现螺丝锁不紧，或者电机轴和太阳轮不同心的问题，带来额外的振动和磨损。

这套结构整体没有多余的复杂特征，所有零件都是常规的机加工件，没有特殊的异形结构，加工成本低，适合小批量生产或者DIY项目使用，对于做小型传动设备开发的工程师来说，直接在这个模型的基础上根据自己的安装空间调整外形尺寸或者安装孔位，就能快速生成可用的设计方案，减少重复建模的工作量。
