平行轴式四级减速齿轮变速箱结构设计

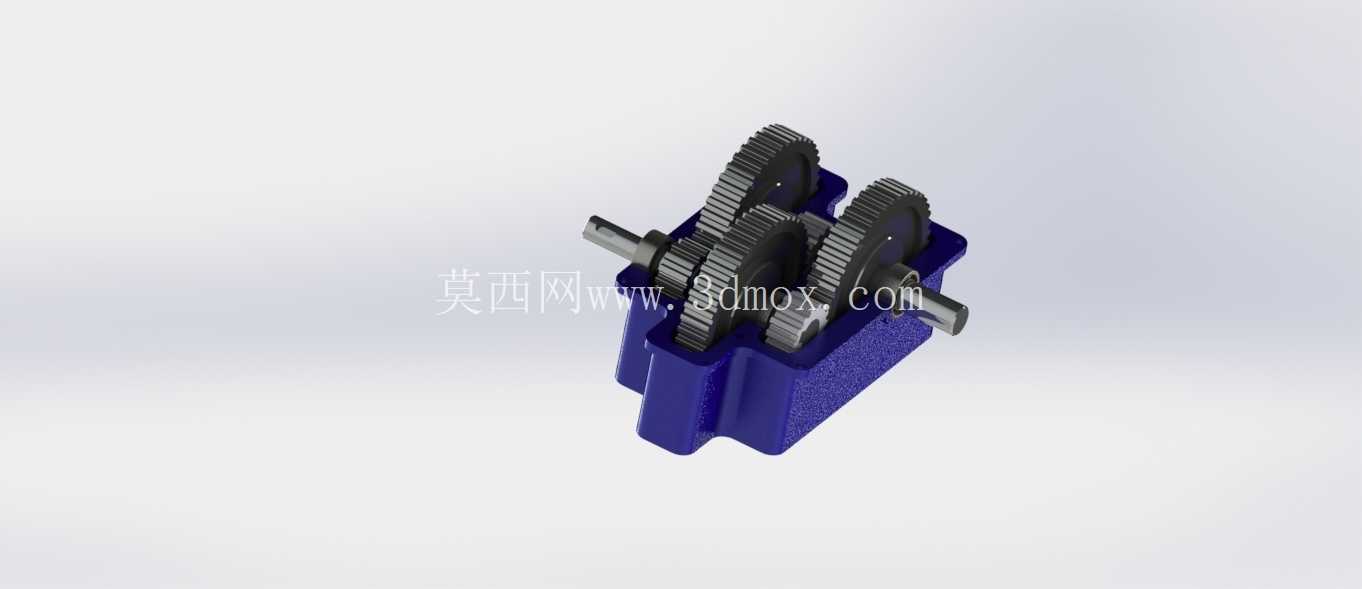

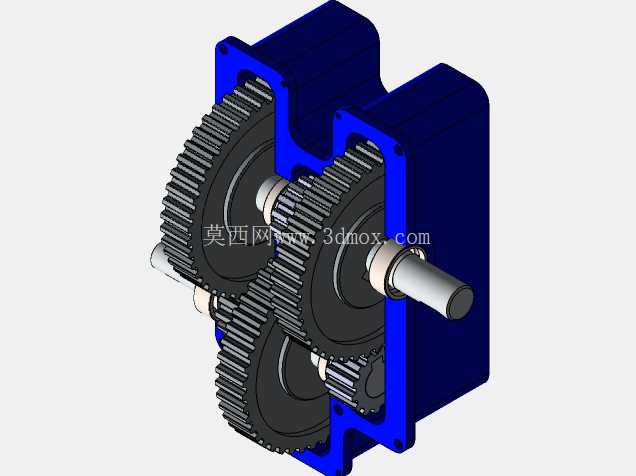

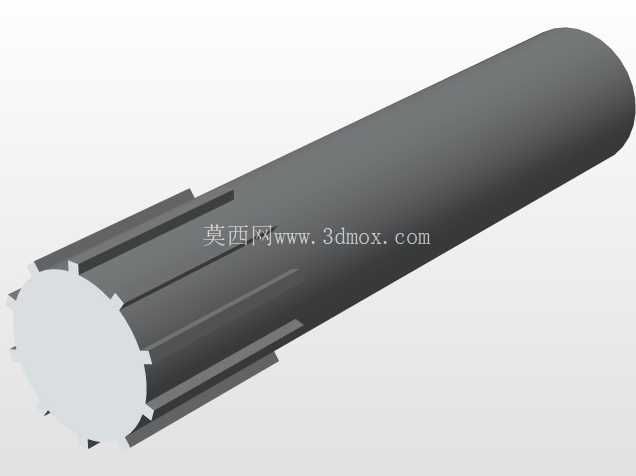

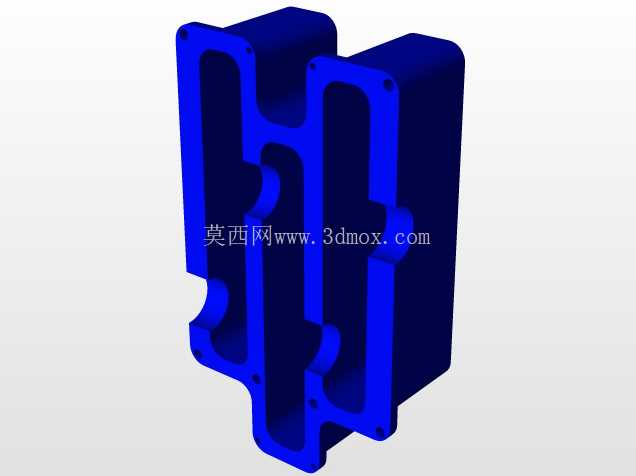

　　箱体采用分体式蓝色壳体结构，上下壳体通过定位止口配合，既能够保证各传动轴安装孔的同轴度精度，也方便后期装配时依次装入齿轮、轴、轴承等零部件，同时壳体的加强筋结构沿着齿轮啮合受力方向布置，能够在轻量化的前提下提升壳体的刚性，避免传动过程中壳体受齿轮啮合力作用产生形变，影响齿轮啮合精度、加剧传动噪音与齿面磨损。输入轴与输出轴分别从箱体两侧伸出，轴端采用标准的圆柱轴伸设计，预留了键槽安装位置，能够方便用户通过联轴器、同步带轮等标准传动件与动力源、负载端进行连接，轴伸的长度与直径尺寸经过匹配设计，既保证足够的扭矩传递能力，也避免轴伸过长导致的悬臂受力过大问题，减少轴承的径向载荷，提升整体传动部件的使用寿命。这款四级减速齿轮箱的设计初衷，是面向小功率动力传输场景下的高减速比需求，常见于小型输送线驱动、桌面级自动化工位动力输出、小型教具传动演示这类对输出扭矩要求较高、输入转速偏高的使用场景。从结构布局来看，采用平行轴直齿圆柱齿轮传动方案，四根平行布置的传动轴依次啮合传动，每一级齿轮副的齿数比经过匹配计算，能够在紧凑的箱体空间内实现较大的总减速比，将输入端的高转速低扭矩动力，转换为输出端的低转速高扭矩动力，匹配负载端的转速与扭矩需求。

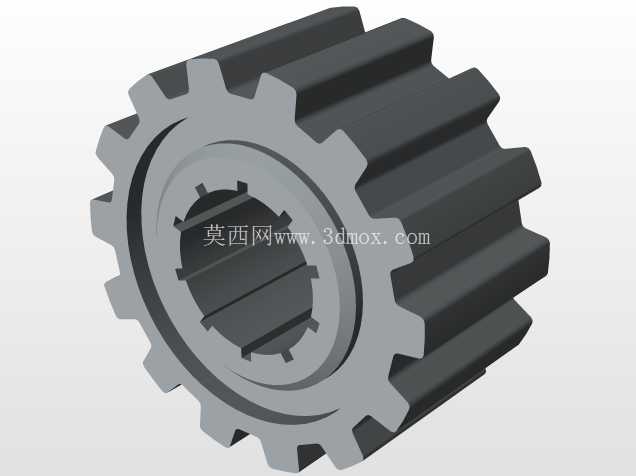

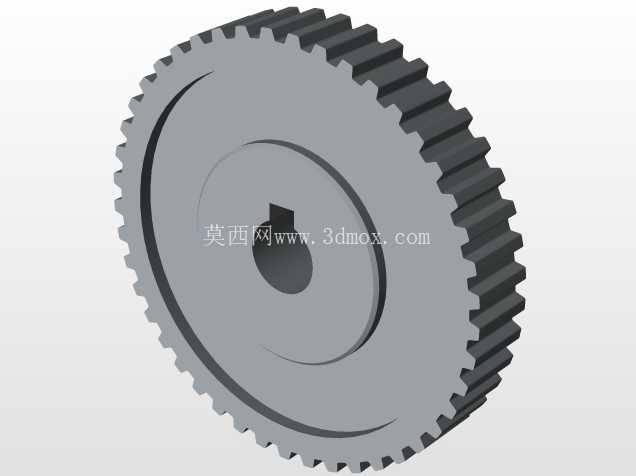

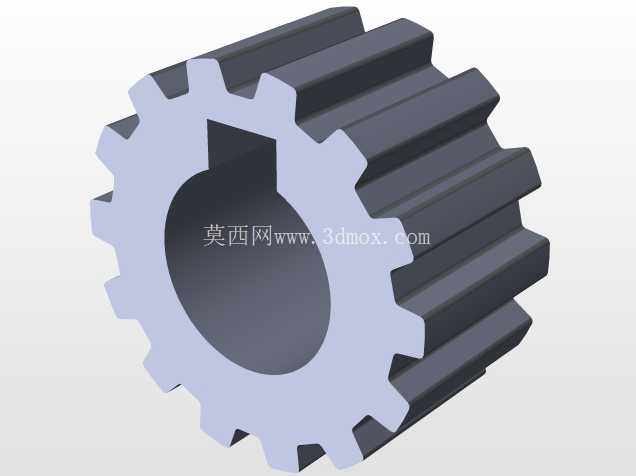

　　在设计思路上，这款齿轮箱优先考虑了装配工艺性与维护便捷性，所有齿轮与轴的配合采用过渡配合加平键周向固定的方式，轴承选用标准深沟球轴承，安装在箱体对应的轴承座孔内，通过轴肩与孔用挡圈实现轴向定位，不需要特殊的定制工装即可完成整箱的装配与拆解。齿轮参数选择上，采用标准模数直齿圆柱齿轮，齿形经过修形优化，能够减少啮合过程中的冲击与噪音，适合中低转速、中等载荷的连续传动场景，各级齿轮的中心距经过严格计算，保证齿轮啮合侧隙处于合理范围，既不会因为侧隙过大导致传动回差超标，也不会因为侧隙过小出现卡滞、齿面磨损加剧的问题。

　　从安装边界来看，箱体底部预留了平整的安装基准面，带有对应的安装螺纹孔，用户可以直接通过螺栓将齿轮箱固定在设备的安装机架上，安装孔的位置尺寸经过标准化设计，能够适配多数小型传动设备的安装工位，不需要额外制作转接安装板。实际使用过程中，这类四级减速齿轮箱能够适配常规的小功率电机作为动力输入，在额定负载范围内可以实现稳定的动力传输，传动效率能够满足常规工业场景的使用需求，同时紧凑的结构尺寸也适合安装空间受限的小型设备内部，不会占用过多的设备布局空间。

　　在传动可靠性方面，箱体内部预留了润滑脂填充空间，装配时填入适量润滑脂即可实现齿轮与轴承的长期润滑，不需要额外配置复杂的润滑油循环系统，降低了使用过程中的维护成本，也避免了润滑油渗漏的问题，适合对清洁度有一定要求的桌面设备、教学演示场景使用。齿轮的材质选择上，常规工况下采用工程塑料与金属齿轮搭配的方案，既能够降低传动噪音，也能够保证足够的齿面强度，应对短时过载冲击；如果用于载荷更大的工业场景，也可以将所有齿轮更换为金属材质，提升整体的负载能力。整体结构没有冗余的复杂设计，所有零部件都采用标准化的机械设计方案，加工难度低，普通的机加工与注塑工艺即可完成所有零部件的生产，制造成本可控，适合小批量配套生产或者教学建模参考使用。
