圆形工件专用立式胶合作业设备结构

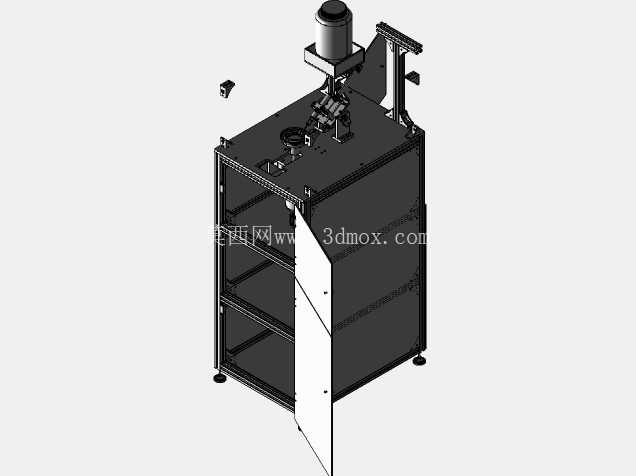

　　在消费电子、小型五金、塑胶制品的批量生产环节中，圆形截面工件的同轴粘接一直是工序痛点——手工涂胶压合很难保证粘接面的同轴度，胶层厚度不均会直接导致后续装配出现偏心、气密性不足等问题，这款立式结构的胶合设备，就是针对这类圆形工件的粘接工序开发的专用作业单元。从结构布局来看，设备采用方钢焊接的立式柜式机架作为承载主体，底部配置可调式支撑脚杯，可在车间常规硬化地面上完成水平调平，无需额外做预埋安装基础，整体占地边界控制在长800mm、宽700mm、高1700mm区间，适配多数中小批量生产车间的线边工位布置需求，不会占用过多通道空间。

　　机架下半部分设计为三层开放式置物层，可临时存放待粘接工件、涂胶工具以及备用的压合工装，减少作业人员往返物料区的走动距离，提升单工位作业效率；机架正面配置半开式钣金防护门，既可以遮挡内部置物区的杂物，避免加工过程中胶液滴落污染物料，也不会遮挡上半部分的作业区域，方便作业人员实时观察压合粘接的过程。设备顶部的执行单元采用立式布置的压合驱动结构，配套定制的仿形定位工装，可适配直径在20mm到120mm区间的圆形工件粘接作业，工装的定位槽做了同轴度校准设计，工件放入后可自动对中，无需人工反复调整位置，压合行程设置了硬限位与软限位双重保护，避免压合行程过大压伤工件表面。涂胶后的上下工件放入定位工装后，驱动结构带动上压头匀速下行，压合压力可根据工件材质调整，针对塑胶件可设置较低的保压压力避免工件变形，针对金属件可提升压力保证胶层充分贴合，保压时间可根据所用胶黏剂的固化特性做对应设置，保压完成后压头自动上行复位，作业人员即可取出粘接完成的工件。设备侧方安装的悬臂支架可用来固定涂胶枪或者辅助检测工具，不需要额外在工位旁放置辅助工作台，进一步压缩工位的占用空间。

　　从设计思路上，这款设备没有采用复杂的多轴联动结构，所有动作逻辑都围绕圆形工件同轴粘接的核心需求设计，去掉了冗余的功能模块，既降低了设备的制造成本，也减少了后续使用过程中的故障点，日常维护只需要定期给压合导向轴加注润滑脂、检查限位开关的触发灵敏度即可，不需要专业的自动化技术人员做复杂调试，非常适合中小型加工厂的单工序批量作业使用。设备的压合工作面高度设置在距离地面950mm的位置，符合站立作业的人体工程学要求，作业人员长时间操作也不容易产生疲劳，工作台面做了防粘涂层处理，溢出的胶液凝固后可以很方便地清理，不会在台面积累形成凸起影响工件放置的水平度。

　　考虑到车间作业的实际环境，设备的电气控制元件都布置在机架内部的封闭电气仓内，避免胶液、车间粉尘进入元件内部造成接触不良，所有操作按钮都设置在作业面侧方的易触碰位置，启动、急停按钮做了明显的颜色区分，压合动作设置了双手启动的安全逻辑，避免作业人员误操作造成压手风险。在实际生产场景中，这款设备可用于圆形塑胶壳的粘接、圆形五金件与塑胶件的胶合、小型圆形滤芯端盖的粘接等多类工序，相比通用型压合设备，它的定位精度更高，针对圆形工件的适配性更好，不需要频繁更换复杂工装就可以完成一定尺寸区间内不同规格圆形工件的粘接作业，单工位的作业效率相比手工粘接可提升60%以上，粘接后的工件同轴度公差可控制在0.1mm以内，能满足多数后续装配工序的精度要求。
