立式车床作业防护安全围挡结构

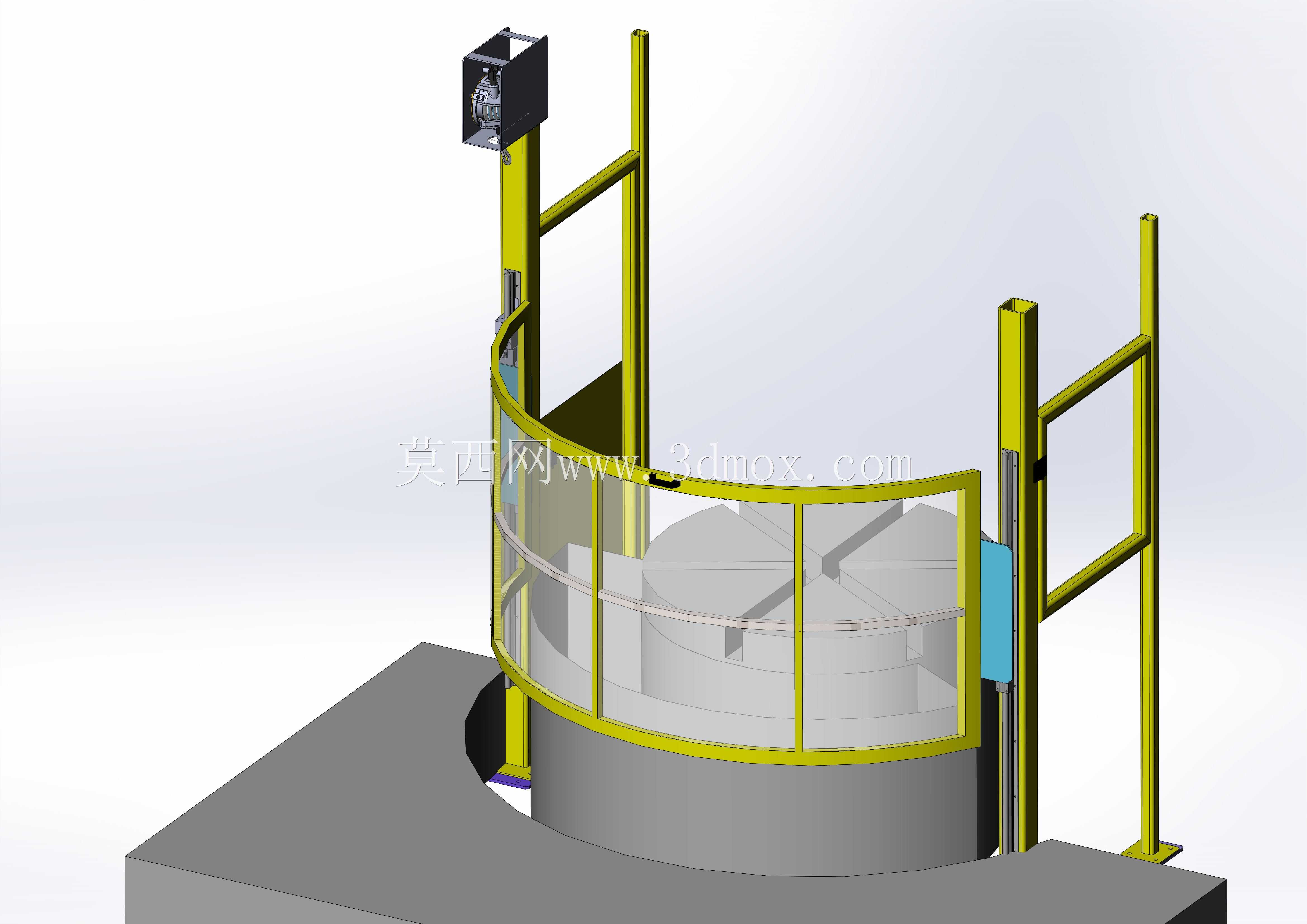

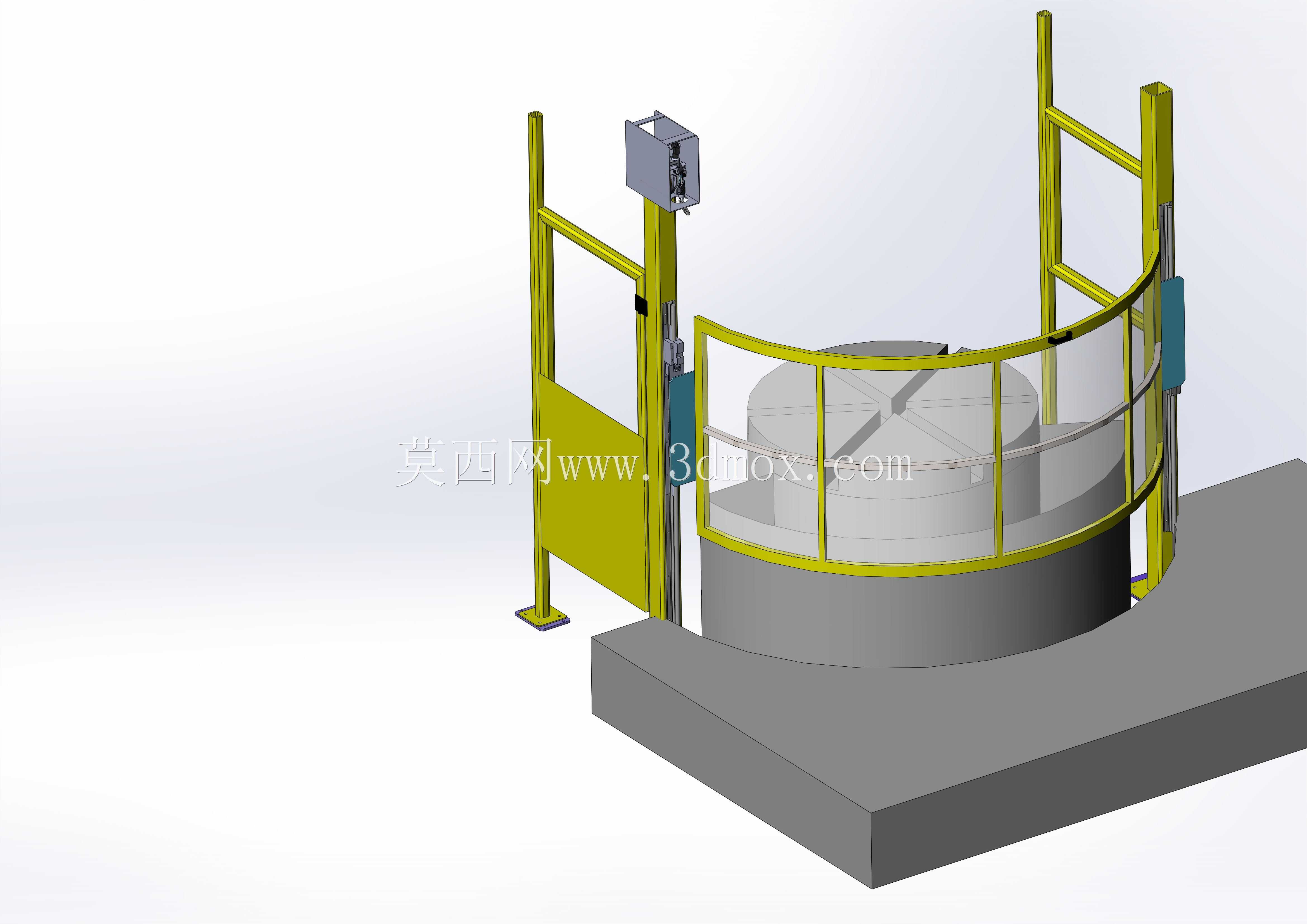

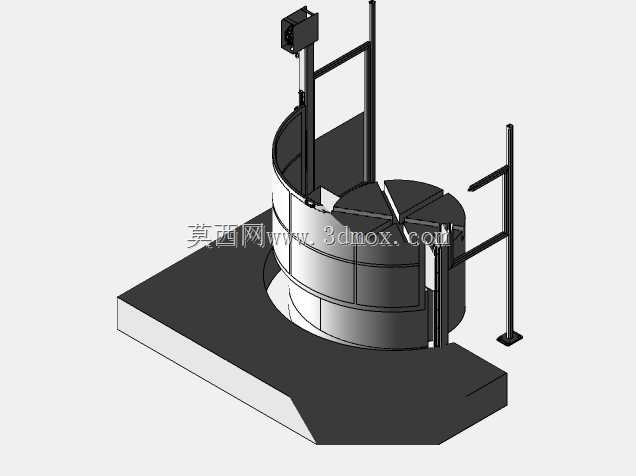

在重型机械加工车间内，立式车床承担着大直径盘类、筒类重型工件的车削加工作业，这类设备加工时工件随工作台高速旋转，切削过程中会产生高速飞溅的金属切屑、切削液溅射，同时若工件装夹松动存在飞出风险，对周边作业人员的人身安全造成直接威胁，这款立式车床安全盖正是针对立式车床加工场景设计的专用安全防护装置。该装置主要安装在立式车床工作台的外围区域，整体采用半包围弧形结构设计，匹配立式车床圆形工作台的轮廓特征，安装时贴合车床工作台外侧的地基平面，不会干涉车床原有工作台的回转动作，也不会影响卡盘装夹大型工件的操作空间。装置主体框架采用高强度型钢焊接成型，表面做醒目的黄色防锈涂装，符合工业安全防护设施的色彩识别规范，能够让车间人员快速识别防护区域边界；围挡部分采用高强度透明防护板材，既可以完全阻挡高速飞溅的切屑与切削液，又能让操作人员清晰观察内部工件的加工状态，无需频繁开启防护结构即可掌握加工进度。装置两侧设置立式支撑立柱，其中一侧集成了防护门的升降导向结构，配套的驱动控制单元安装在立柱顶端，可实现防护围挡的自动升降开合，在工件吊装上下料时，防护结构可完全升起，留出足够的吊装作业空间，不会阻碍行车吊运重型工件；加工过程中防护结构下降至闭合位置，形成完整的防护隔离带，将加工危险区域与人员通行区域完全分隔。设计过程中充分考虑了立式车床的操作习惯，防护结构的开合行程匹配常规立式车床的工作台高度，安装边界避开了车床的刀架运行轨道、排屑口等原有功能结构，不需要对车床本体进行大规模改造即可完成加装，适配多数常见规格的中型立式车床安装使用。除了物理防护功能外，该结构还可配套安全联锁装置，当防护结构未完全闭合时，车床无法启动主轴旋转，从控制逻辑上杜绝违规操作带来的安全隐患，全方位提升立式车床加工作业的安全系数，有效降低车间加工过程中的机械伤害风险。
