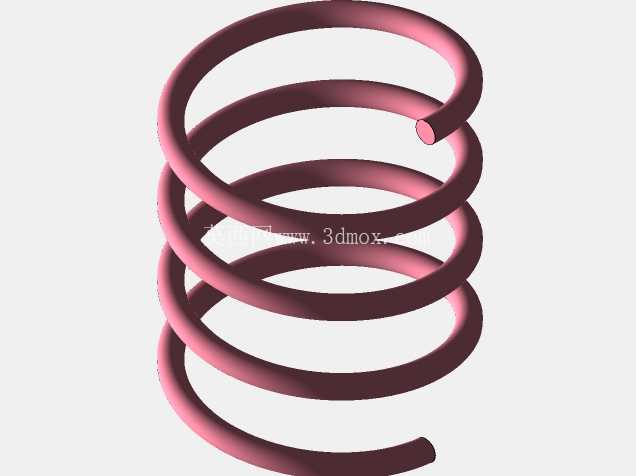

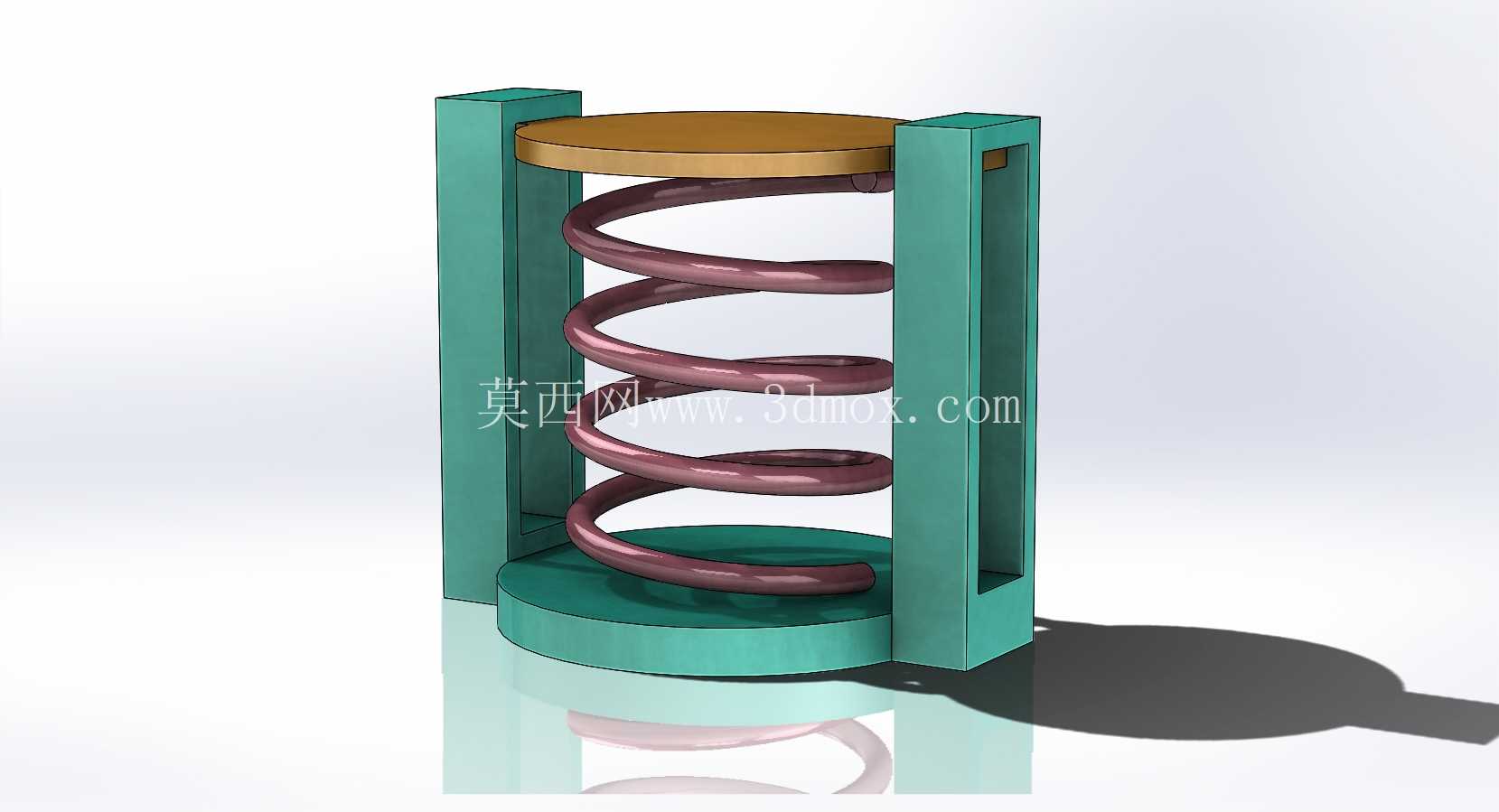

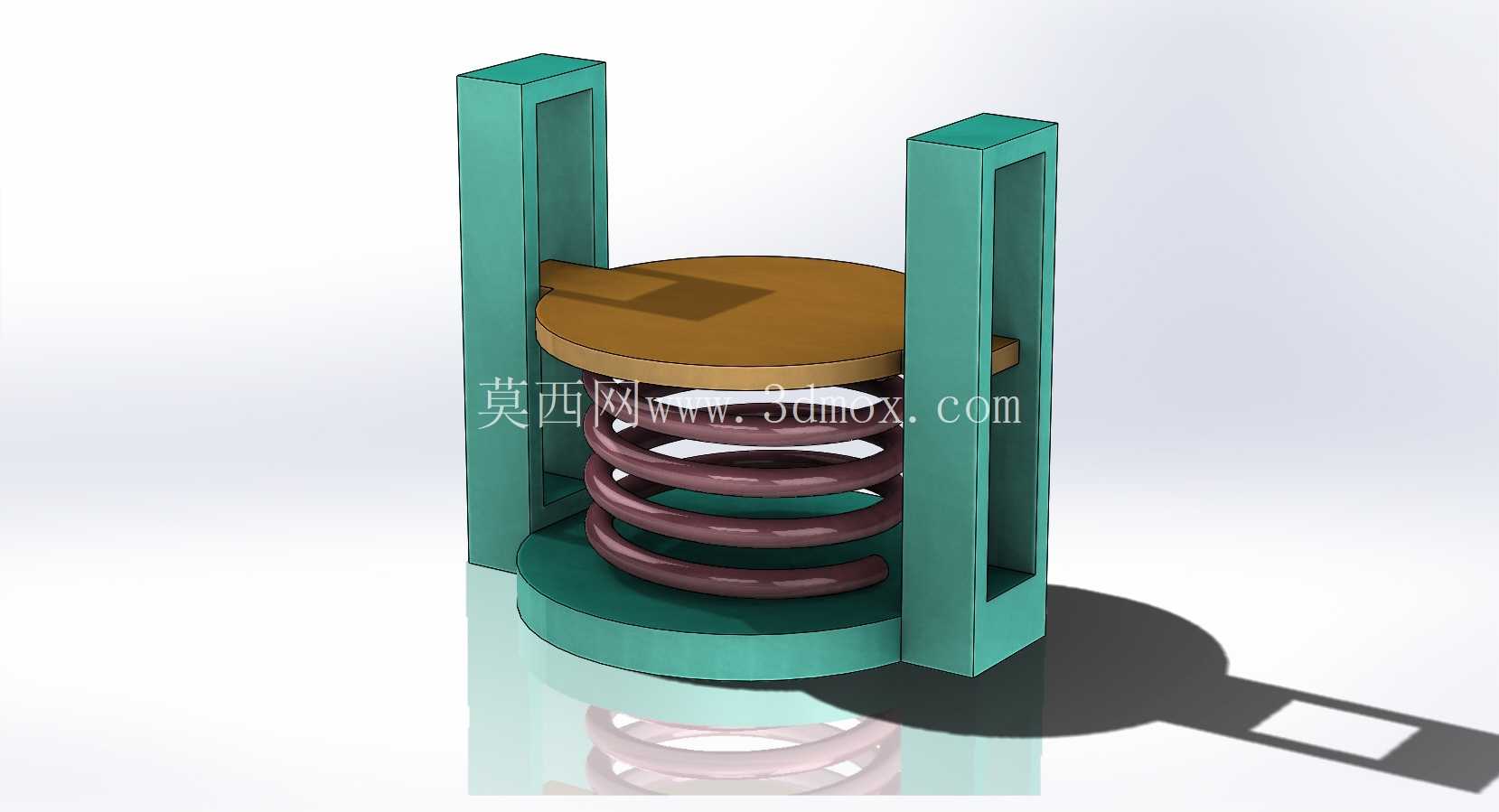

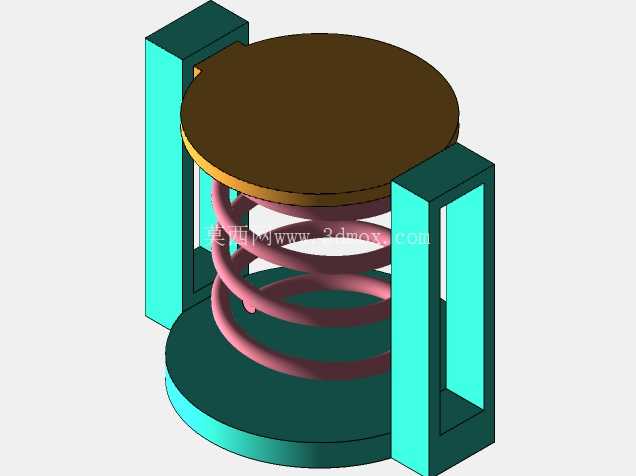

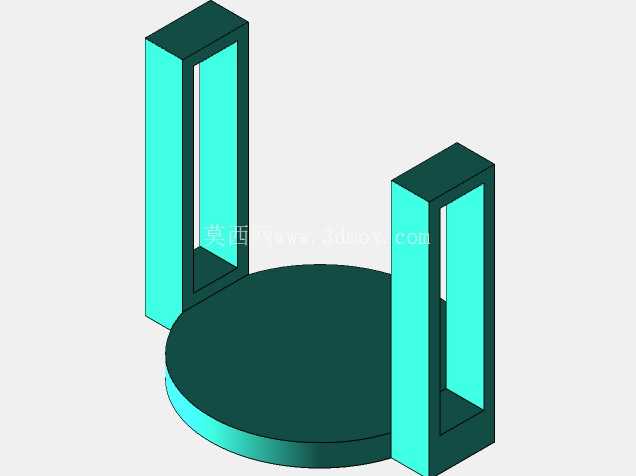

该弹性支撑结构核心采用圆柱螺旋压缩弹簧作为弹性蓄能元件,搭配双侧对称布置的立式导向立柱实现运动轨迹约束,主要用于各类需要垂直方向缓冲、复位、恒力支撑的机械工位场景,比如小型工装夹具的压头缓冲、自动化产线的工件顶升缓冲位、教学演示用弹性运动机构、小型设备的隔震支撑脚等场景都能适配。从结构设计逻辑来看,双侧导向立柱采用槽型截面的立式构件,底部与圆形安装底座刚性连接,顶部保持开放不设横梁,避免对支撑台板的上行极限造成干涉,两根立柱的内侧槽面形成滑动导向副,与中间的圆形支撑台板两侧伸出的导向凸台配合,台板上下运动时凸台沿槽面滑动,完全限制弹簧压缩过程中可能出现的径向偏摆、扭转错位问题,保证弹性力始终沿垂直方向传递,不会出现侧向分力磨损弹簧或卡滞的情况。

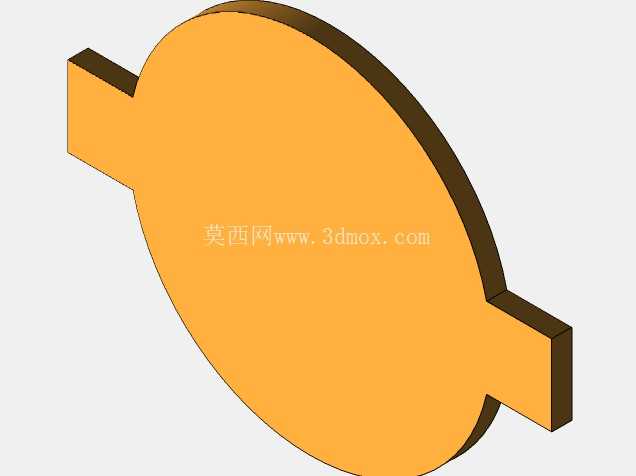

支撑台板采用圆形平板结构,台面平整可直接承载接触工件,底部设置与弹簧内径匹配的定位凸台,弹簧套在凸台外侧,下端则嵌入底座上对应的定位凹槽内,两端都做了径向定位,不需要额外的紧固件就能固定弹簧位置,拆装维护时直接取出即可,不需要拆解整个导向框架。底座为圆形平板结构,直径略大于弹簧外径,边缘预留了安装孔位,可通过螺栓直接固定在设备安装基面或者工装台面上,双侧导向立柱的高度根据弹簧的最大压缩行程设计,预留了15%的安全余量,避免弹簧被压并时台板与底座发生刚性碰撞,同时台板上行到最大伸出位置时,两侧的导向凸台仍有足够长度卡在导向槽内,不会出现脱槽掉落的问题。
从实际使用的性能角度看,这种双侧导向的弹簧支撑结构相比单柱导向或者无导向的弹簧支撑,抗偏载能力提升明显,当台板承受的载荷存在小幅偏心时,导向槽的侧壁可以承受侧向力矩,避免弹簧受到非轴向力导致的永久变形,大幅延长弹簧的使用寿命。在设计建模过程中,需要重点校核几个关键参数:首先是弹簧的刚度与行程匹配,根据实际承载的载荷大小、需要的缓冲行程选择对应线径、中径、有效圈数的弹簧,保证工作行程内弹簧的弹力在设计需求范围内;其次是导向槽与台板凸台的配合间隙,间隙过小容易因为加工误差出现卡滞,间隙过大则导向精度不足,一般采用H8/f7的间隙配合即可满足普通工况的需求;另外要注意弹簧两端的磨平处理,保证弹簧端面与底座、台板的接触面完全贴合,避免弹簧安装后出现倾斜。
安装边界方面,该结构整体占用空间为长方体区域,宽度方向尺寸为两根导向立柱外侧的间距,深度方向与立柱的槽深匹配,高度方向为弹簧完全伸展时的总高度,安装时只需要保证底座安装面的平面度公差在0.1mm以内,固定螺栓均匀拧紧即可,不需要额外的调试步骤,台板运动过程中无额外的润滑需求,维护成本极低。在教学演示场景中,该结构可以直观展示弹簧压缩蓄能、弹性复位的运动过程,配合导向结构的约束作用,能清晰演示直线运动副的导向原理;在工业工装场景中,可作为缓冲垫用于压装工位,避免压头直接刚性接触工件造成表面损伤,也可作为顶升机构的弹性辅助支撑,补偿工件的尺寸公差,保证夹持或压装的力值稳定。
