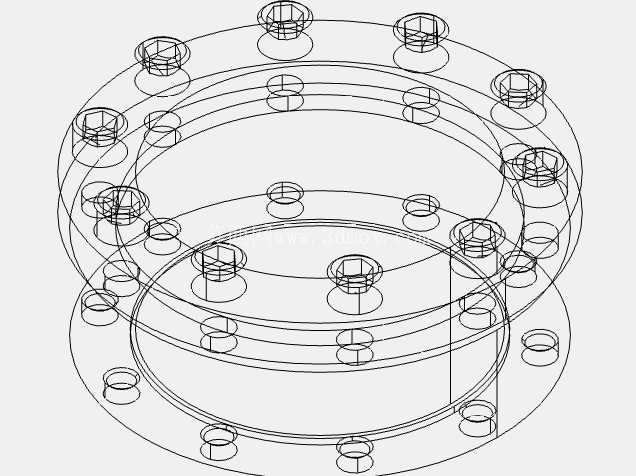

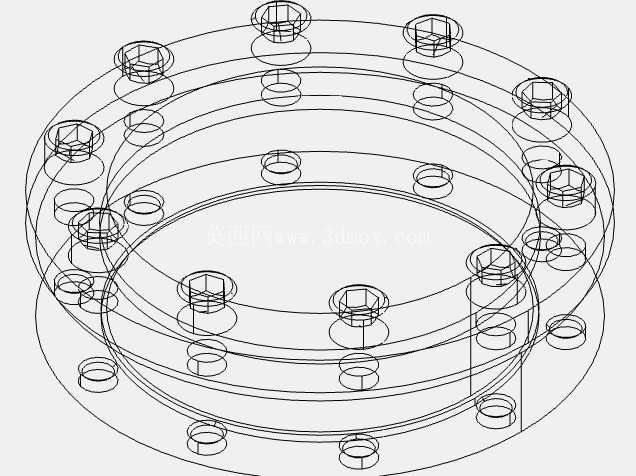

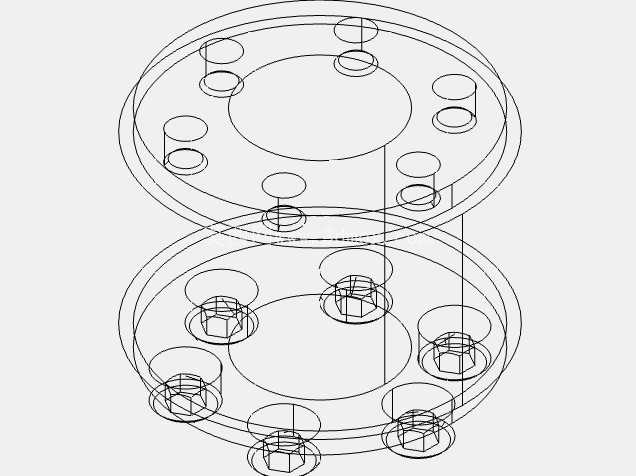

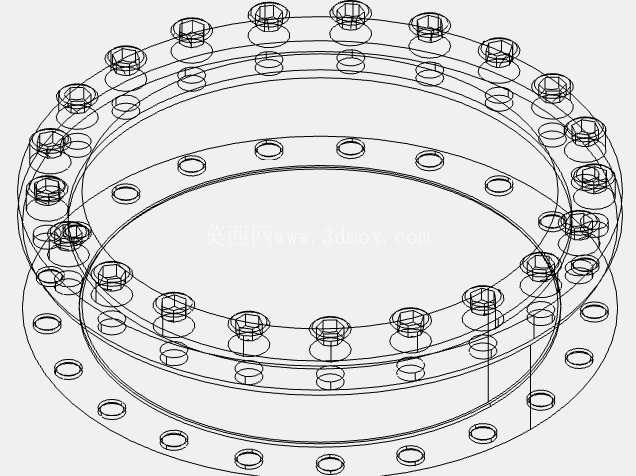

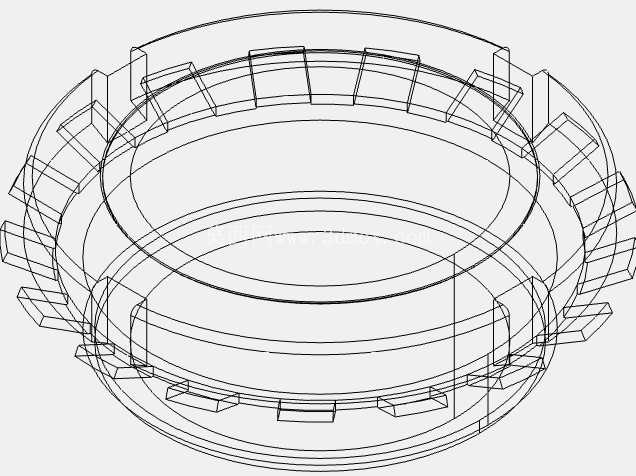

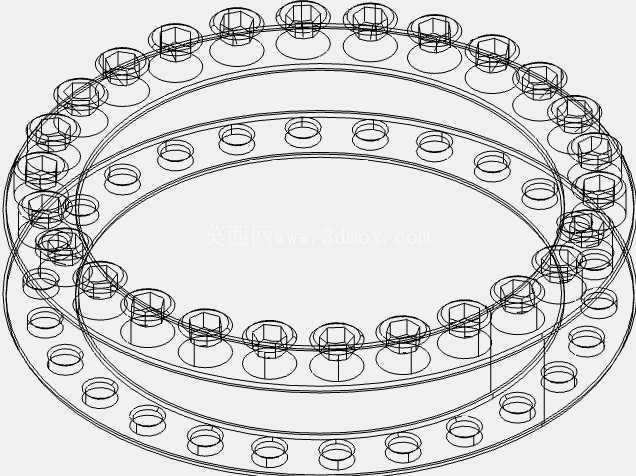

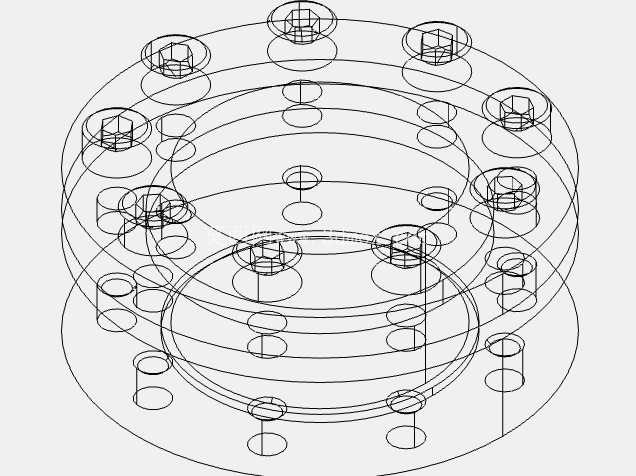

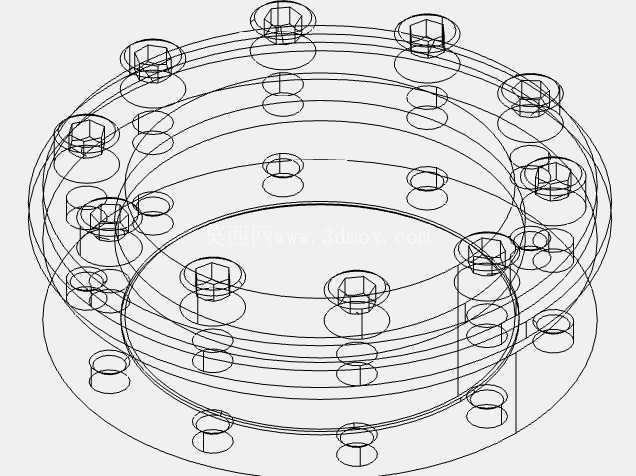

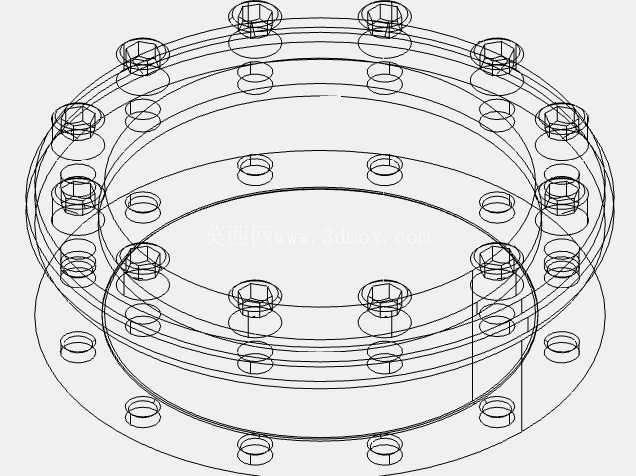

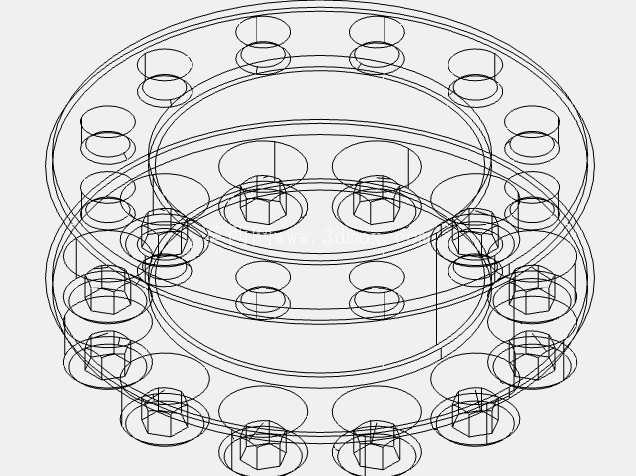

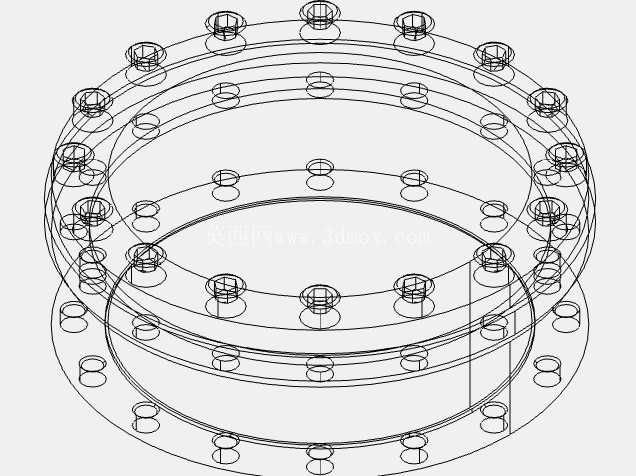

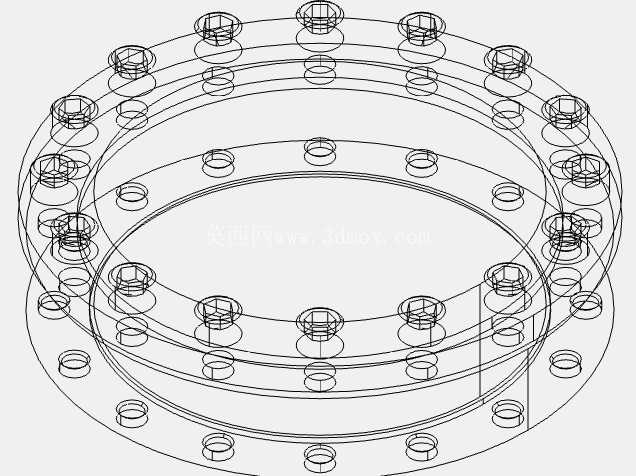

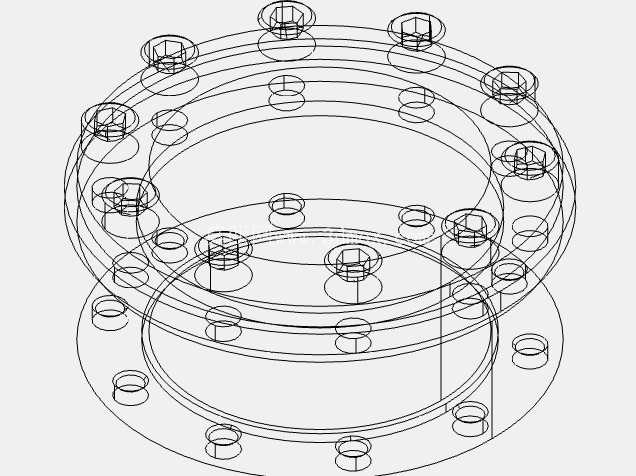

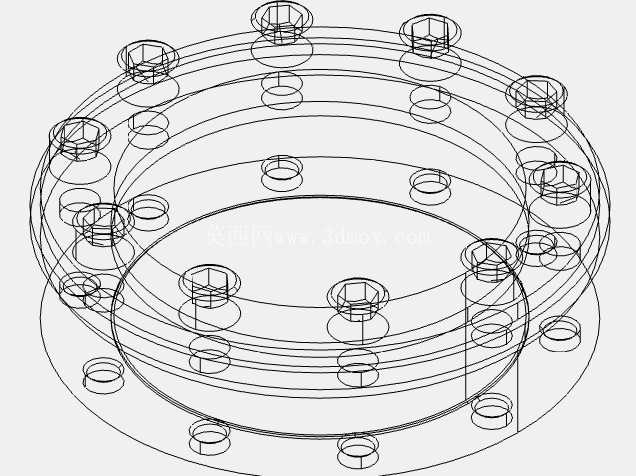

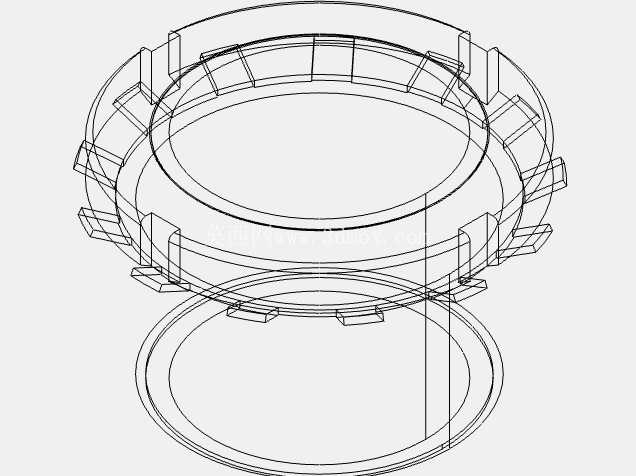

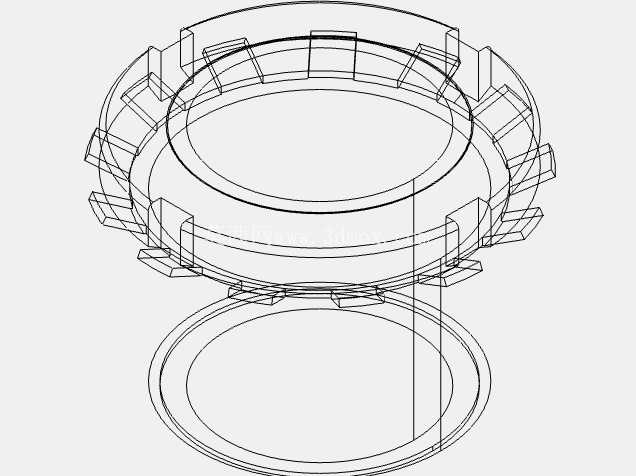

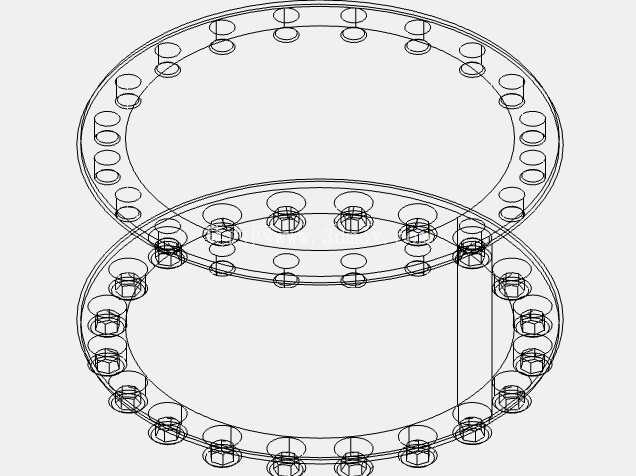

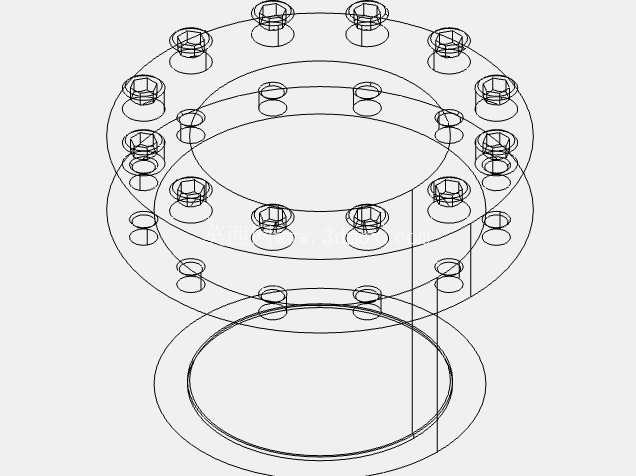

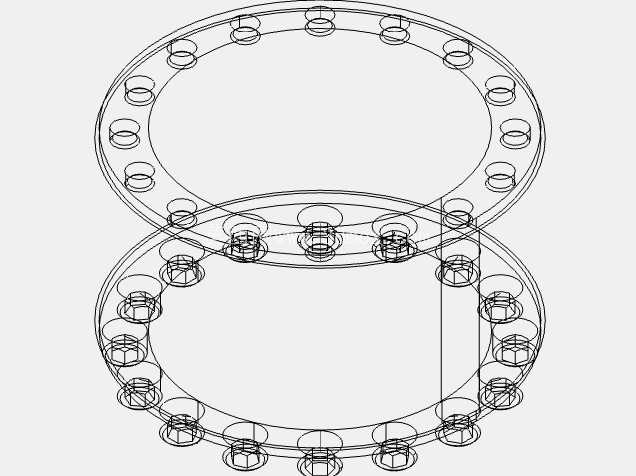

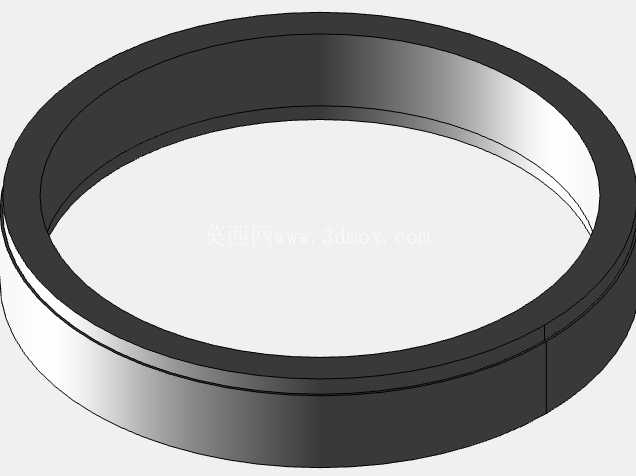

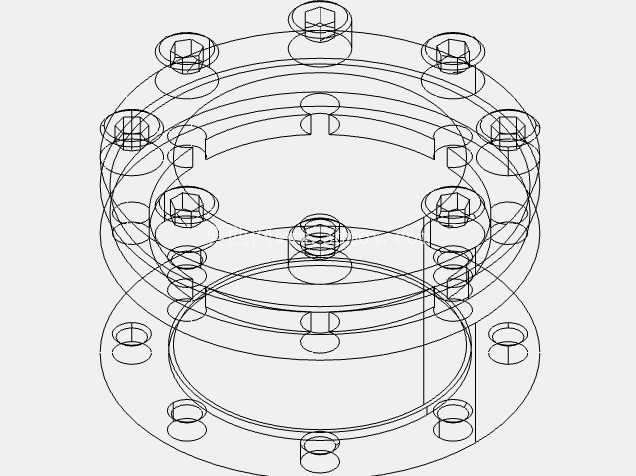

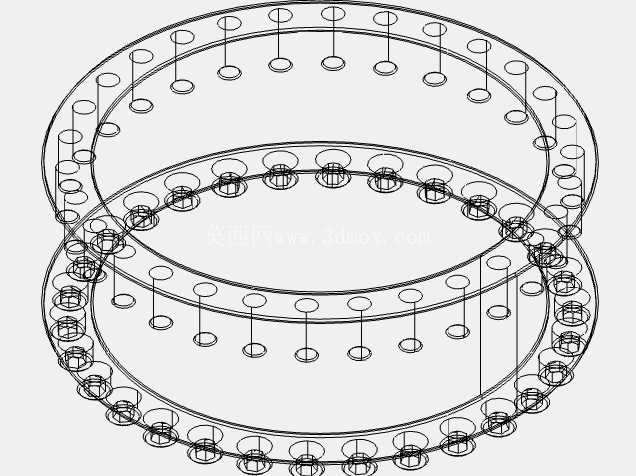

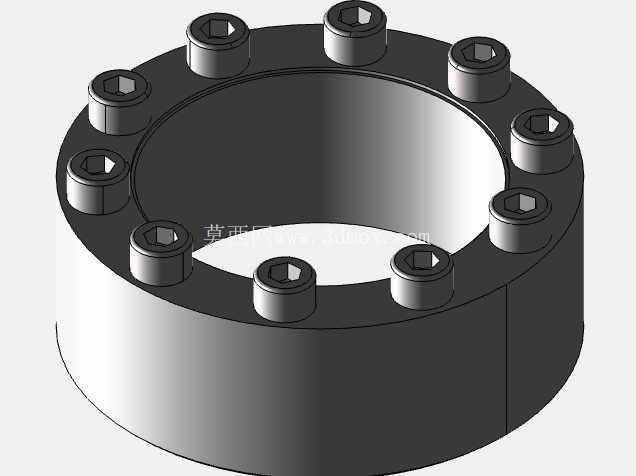

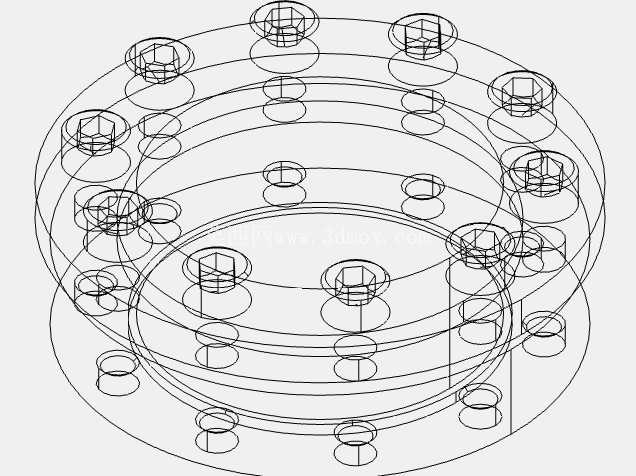

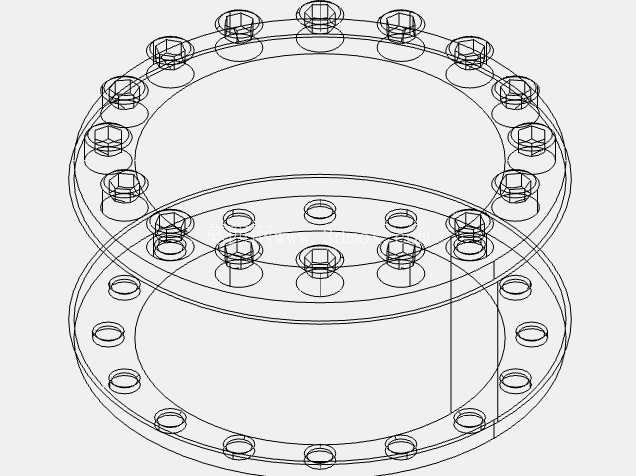

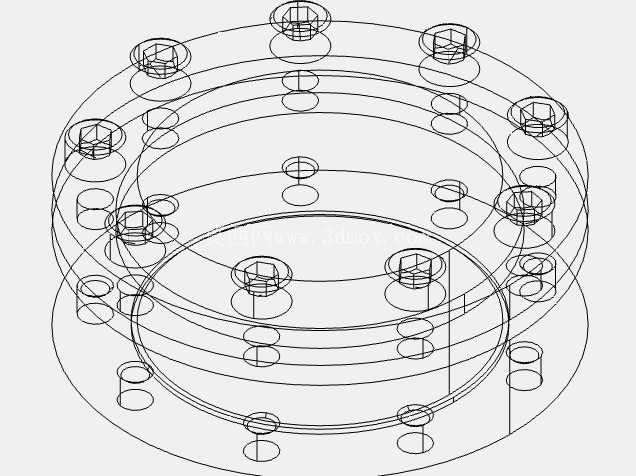

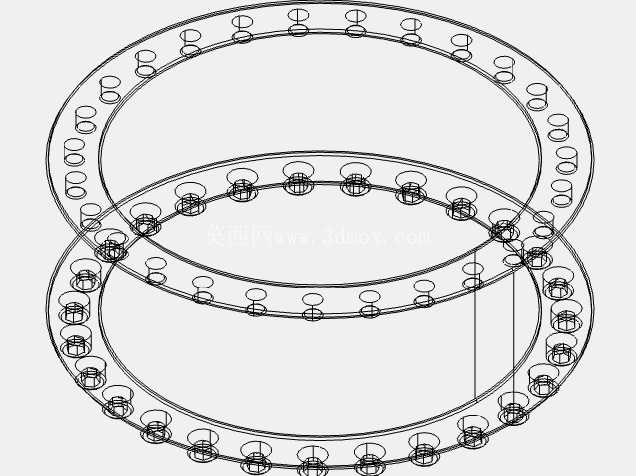

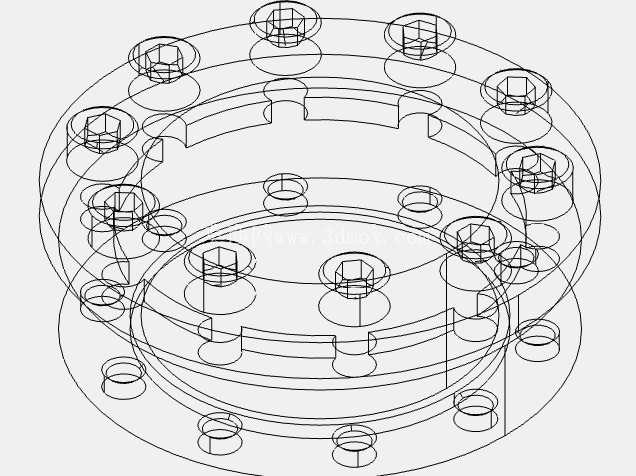

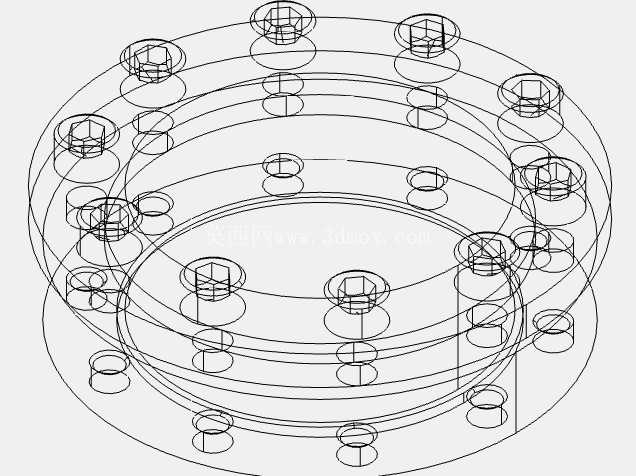

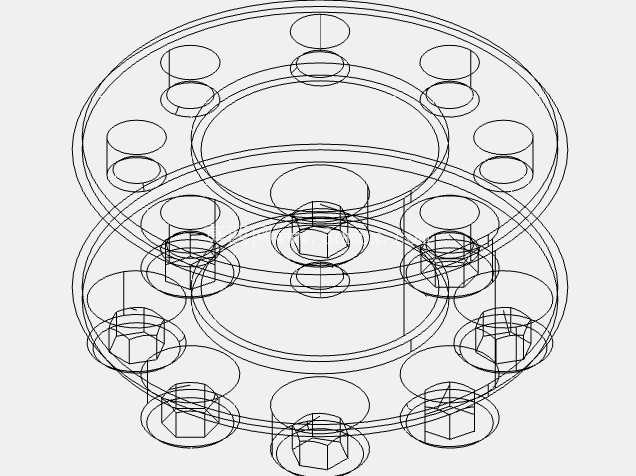

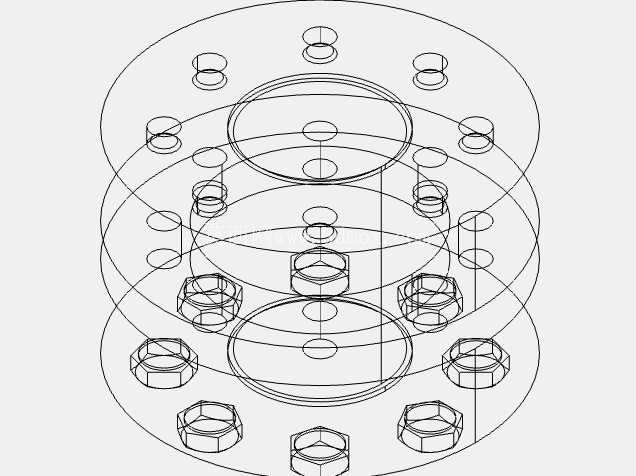

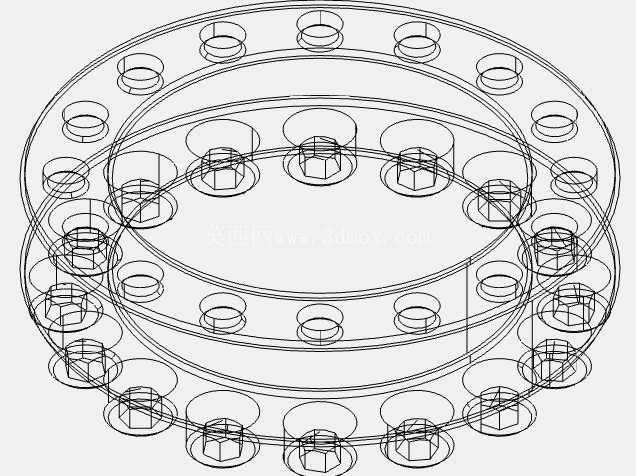

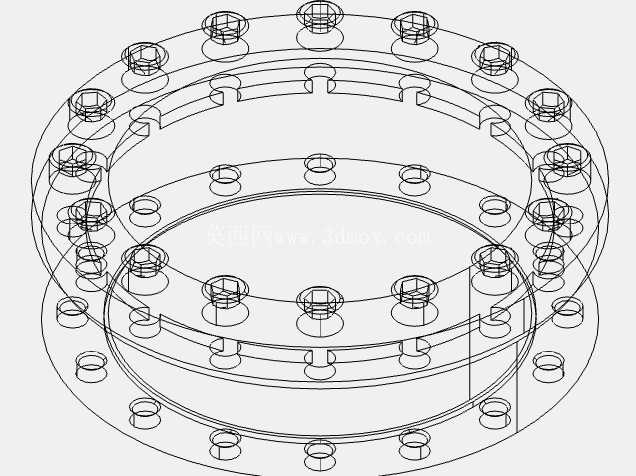

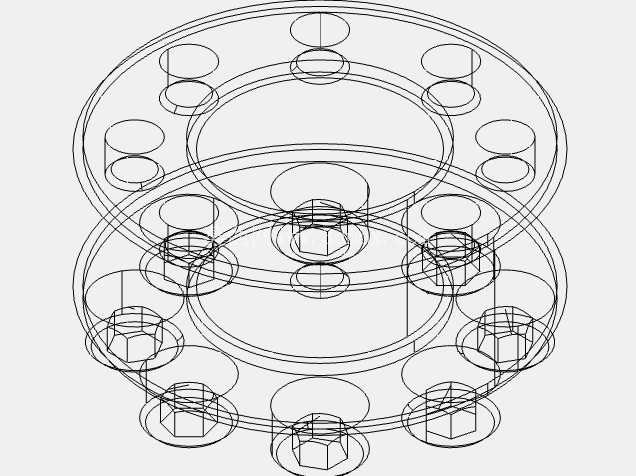

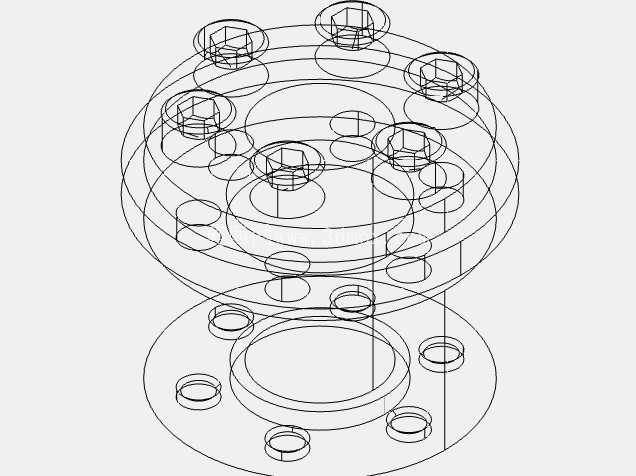

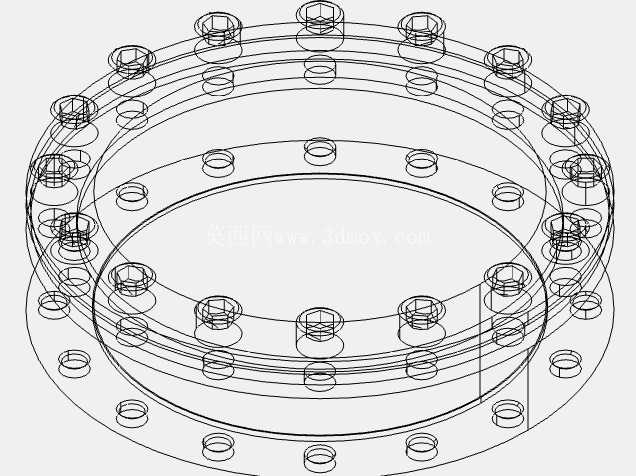

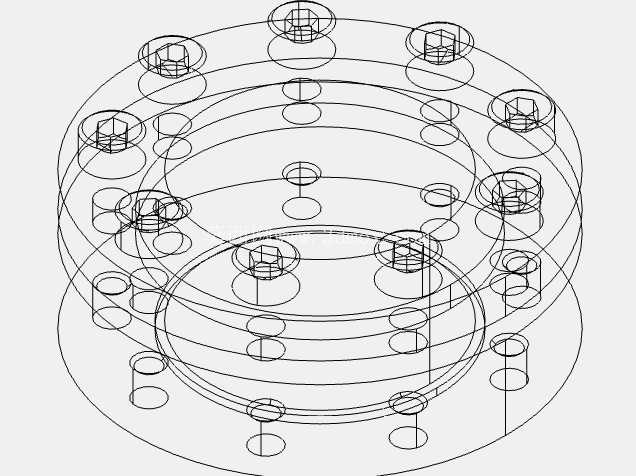

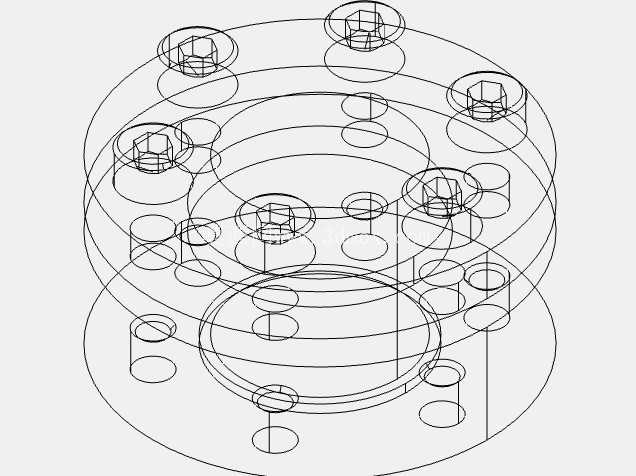

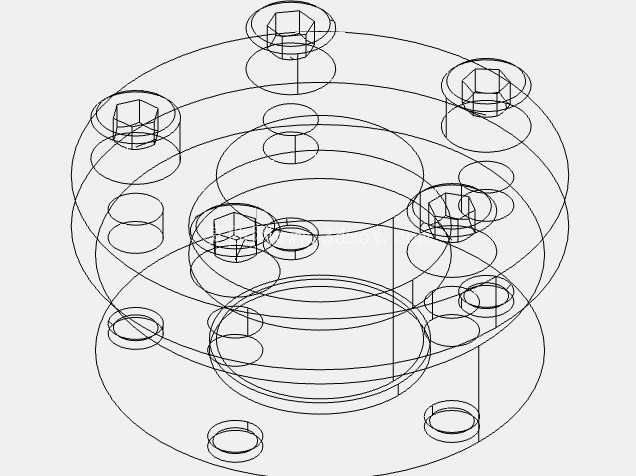

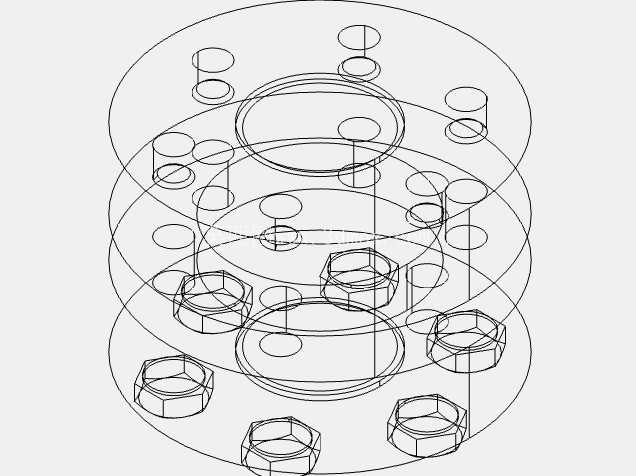

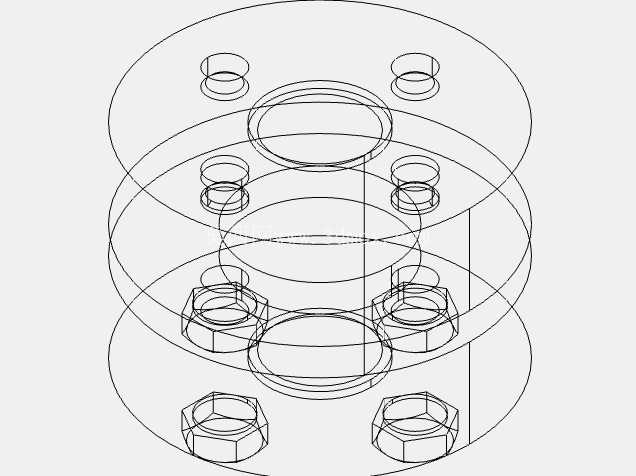

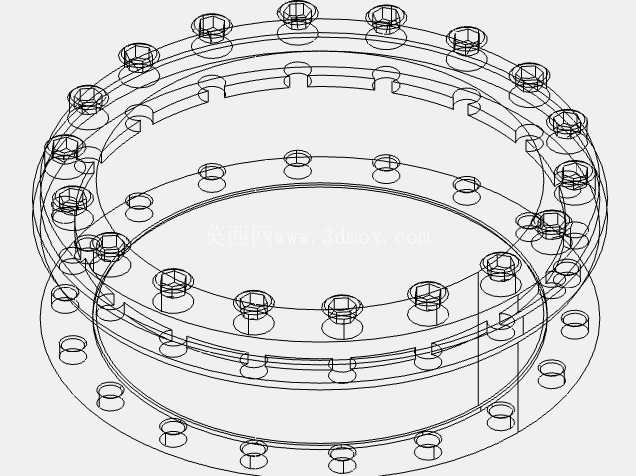

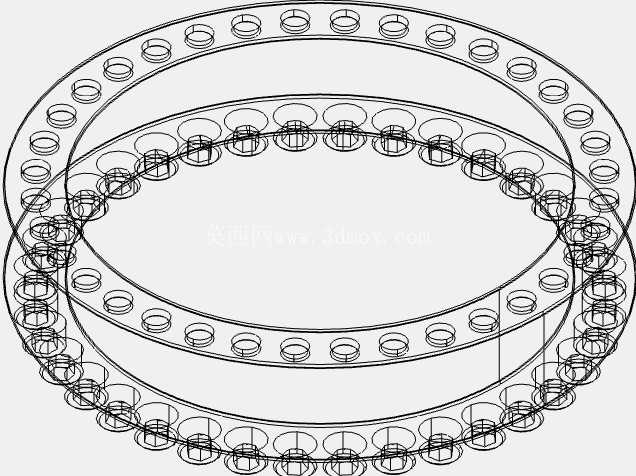

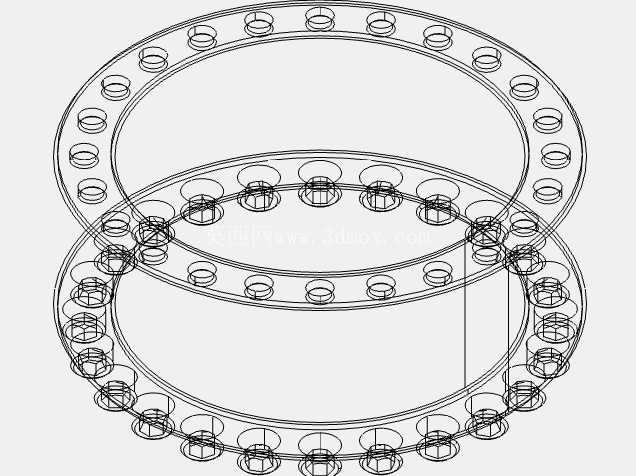

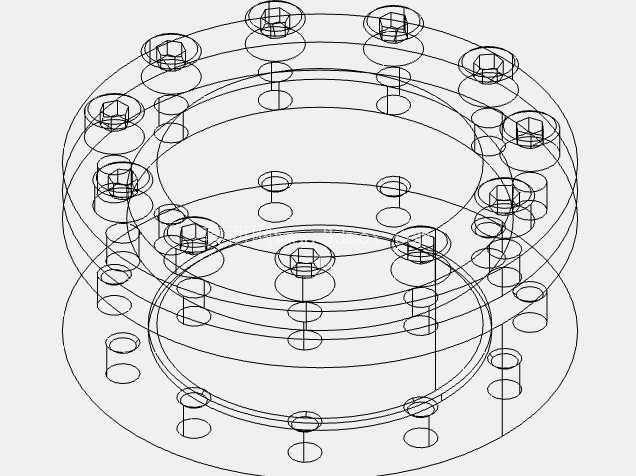

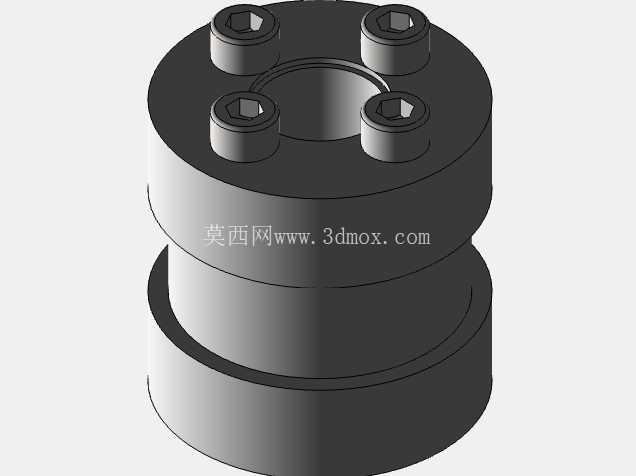

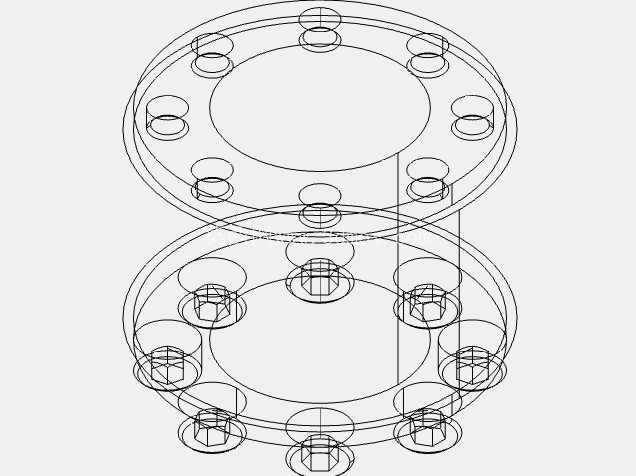

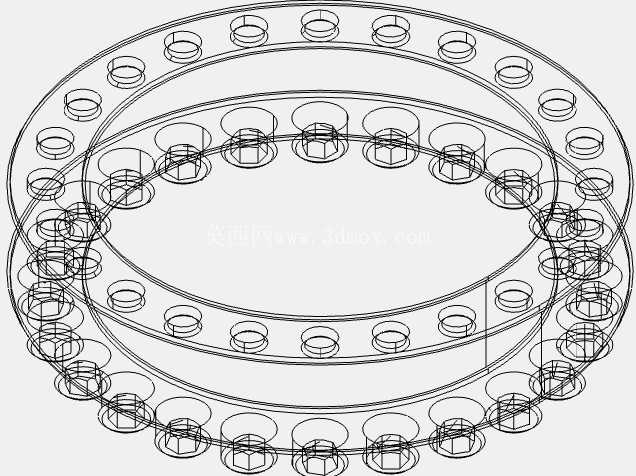

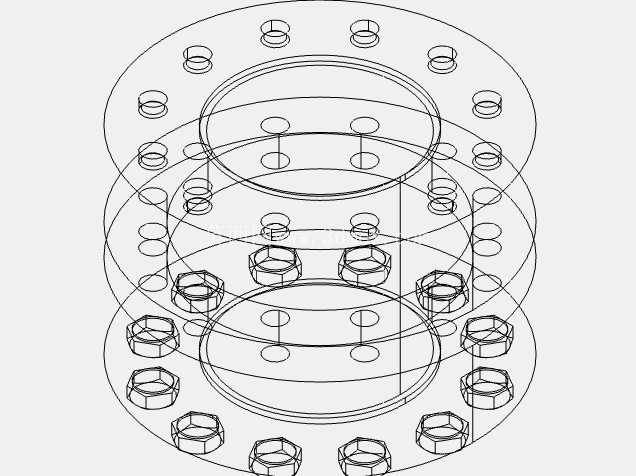

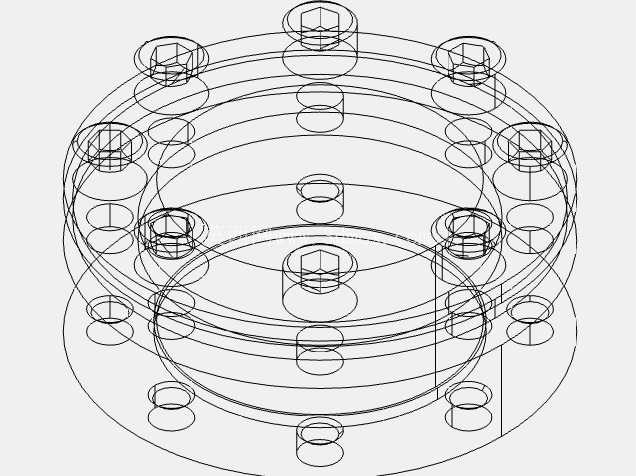

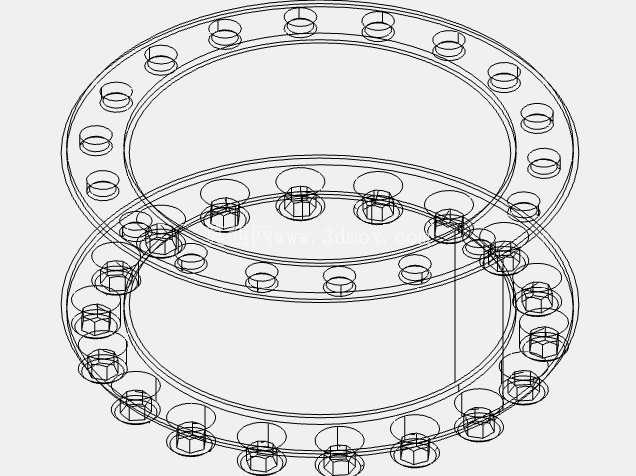

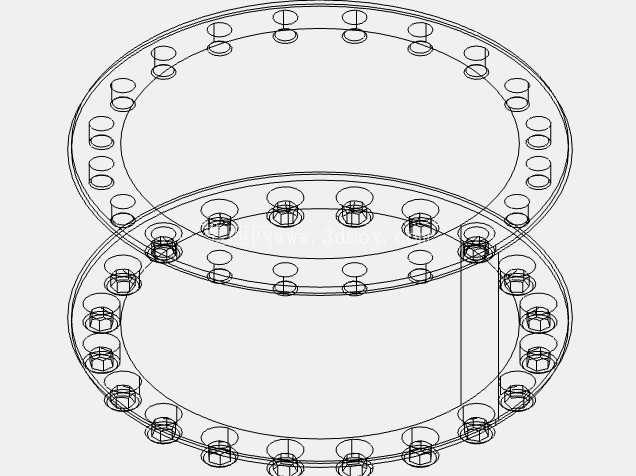

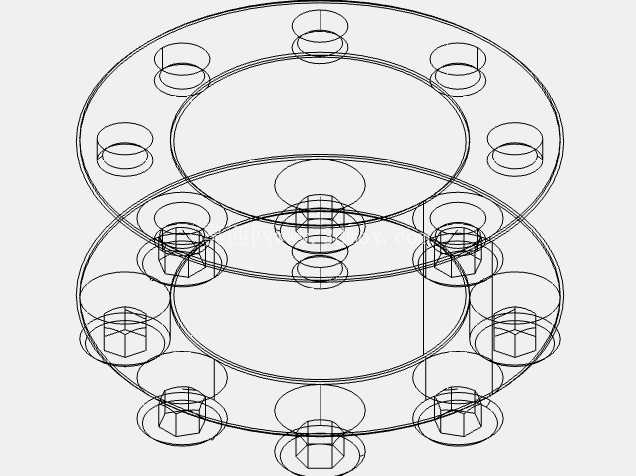

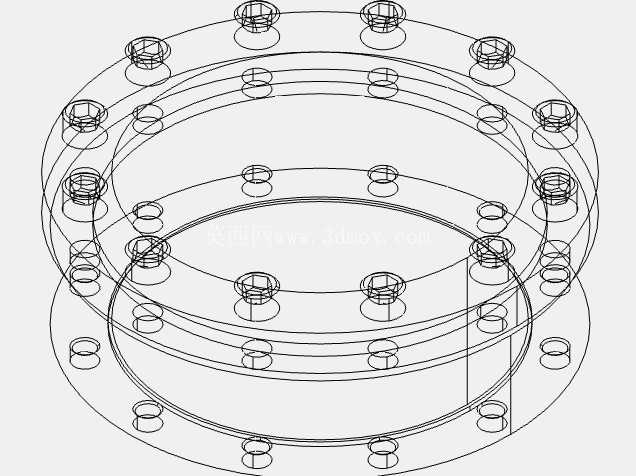

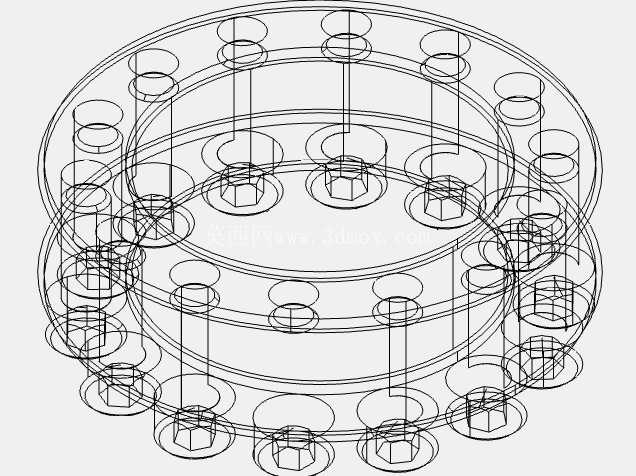

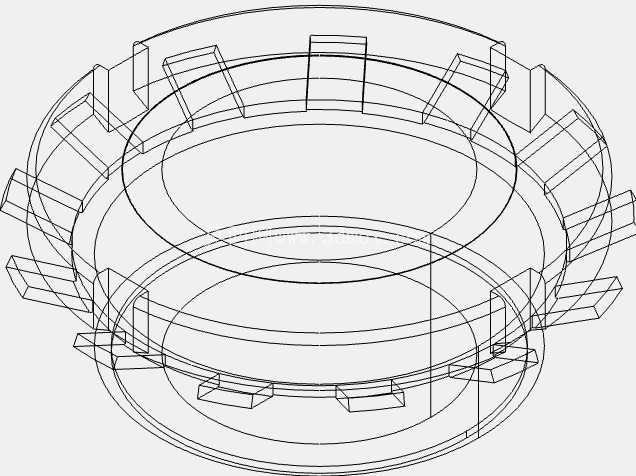

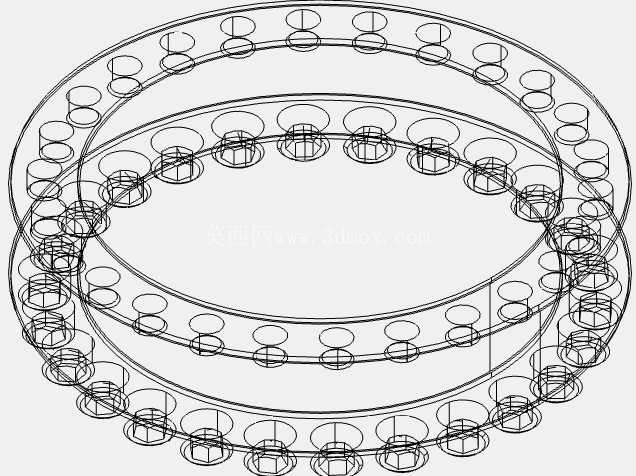

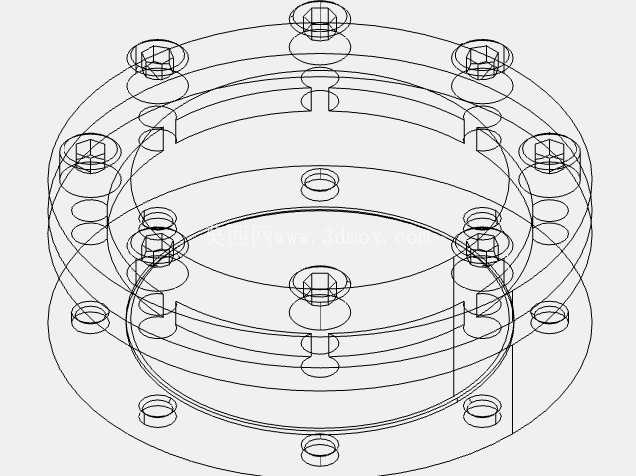

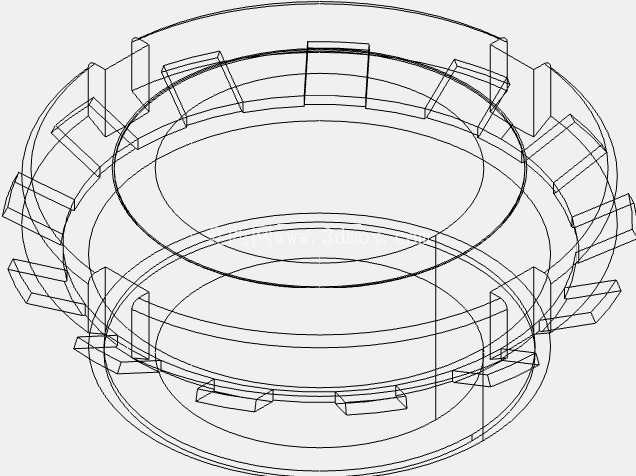

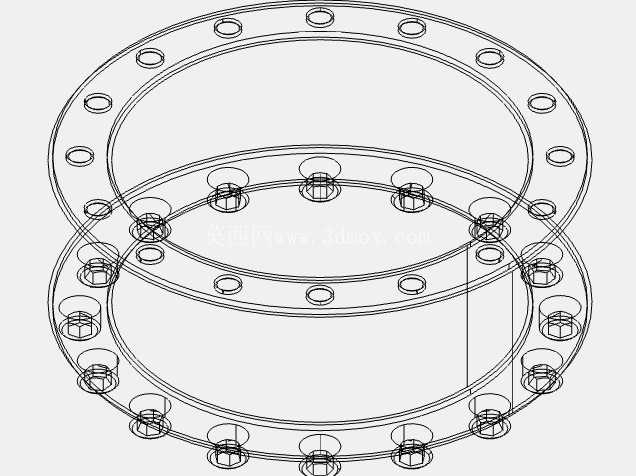

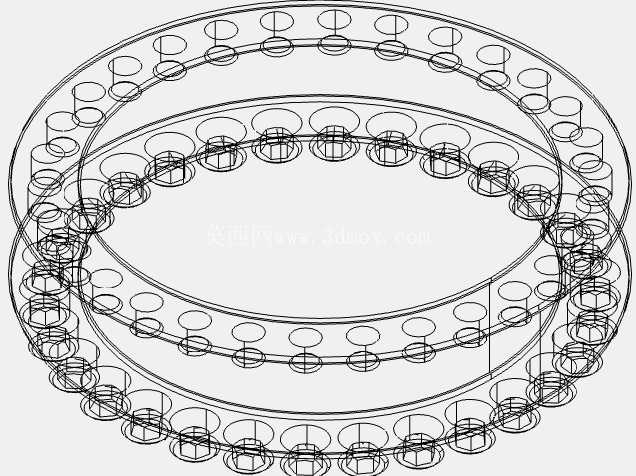

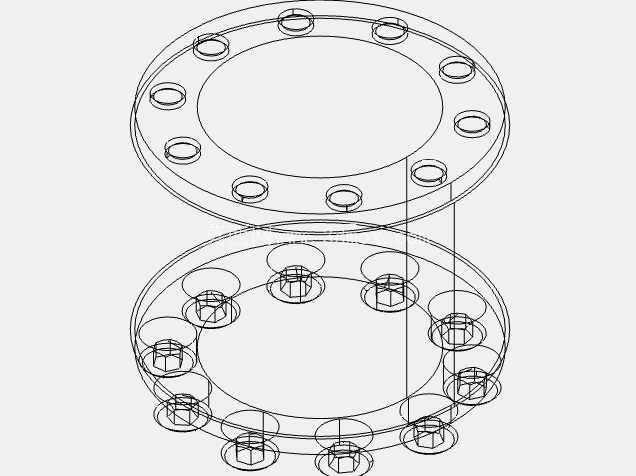

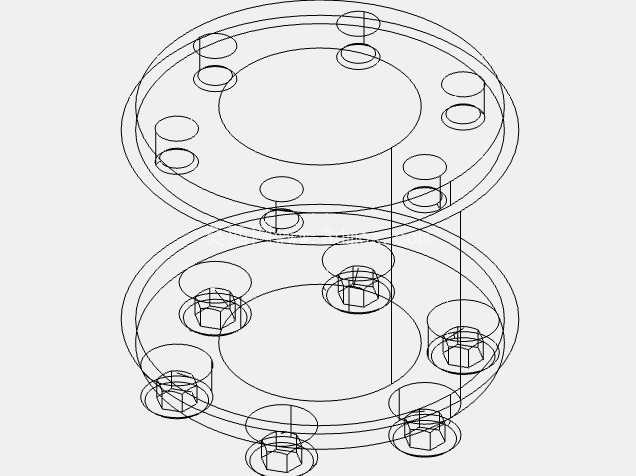

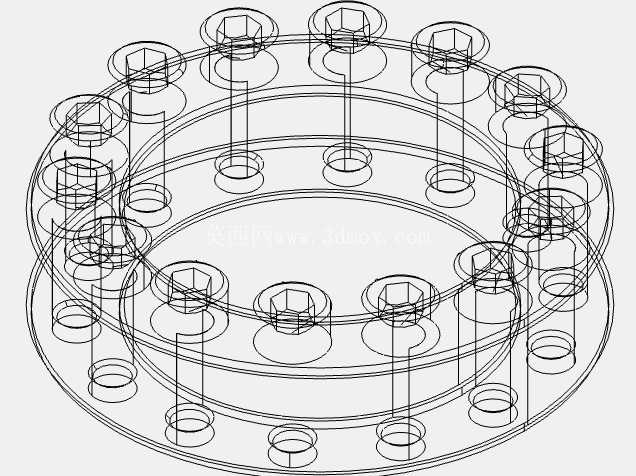

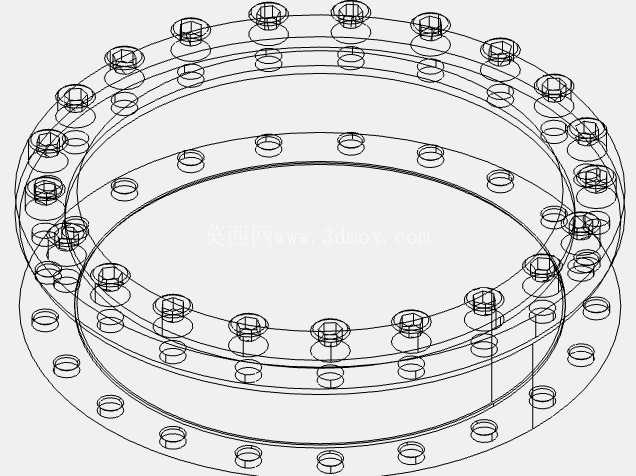

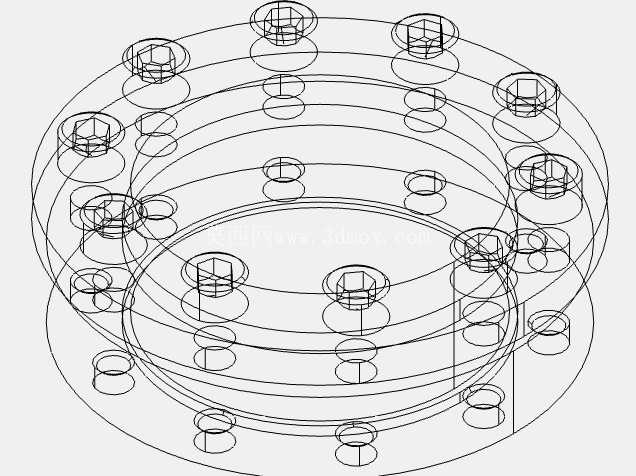

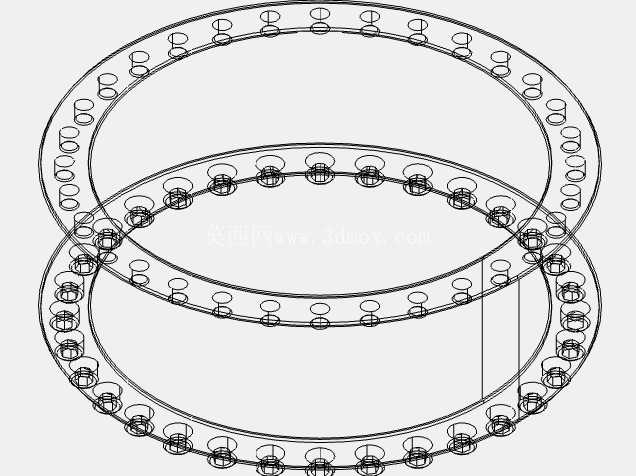

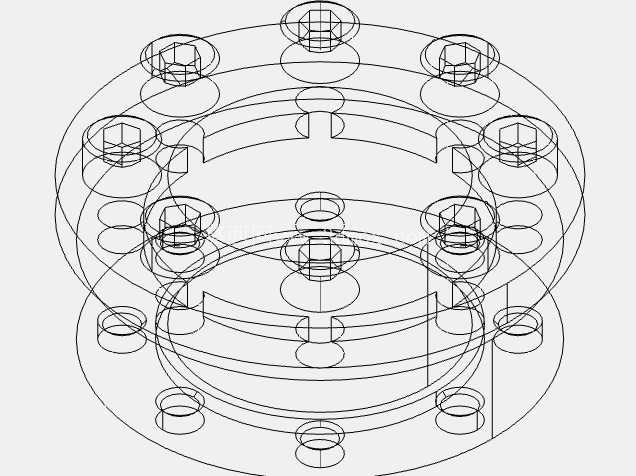

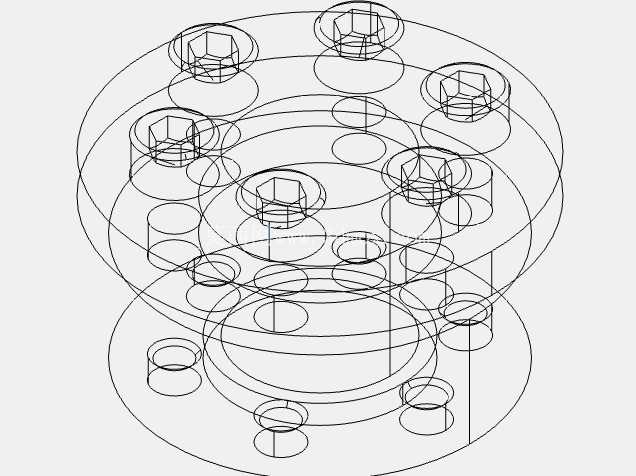

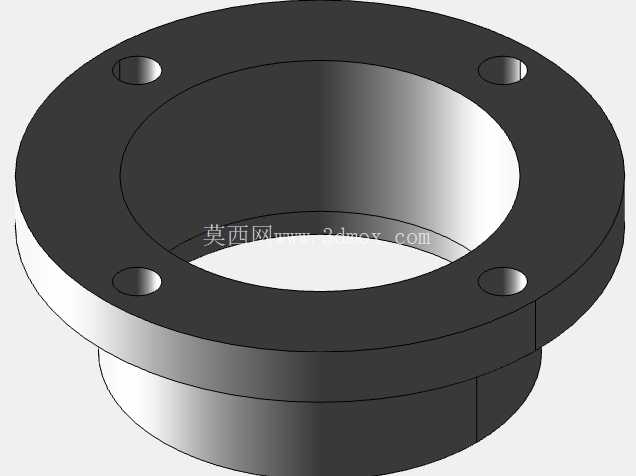

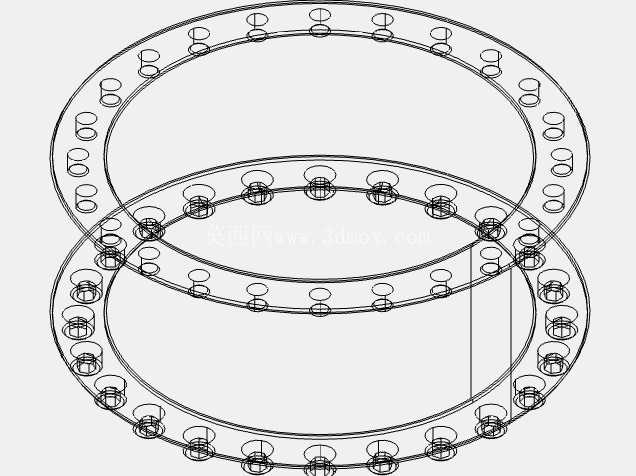

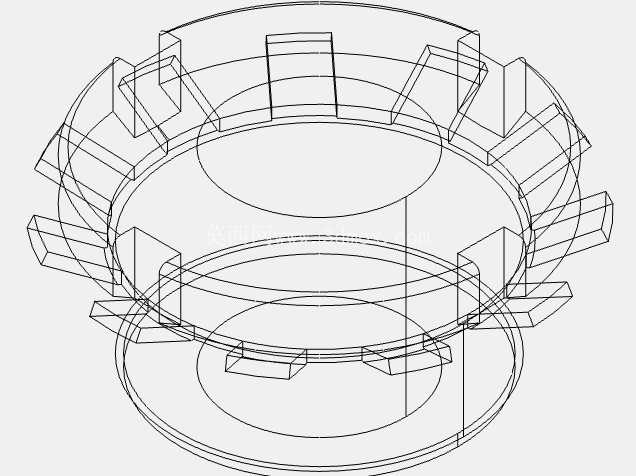

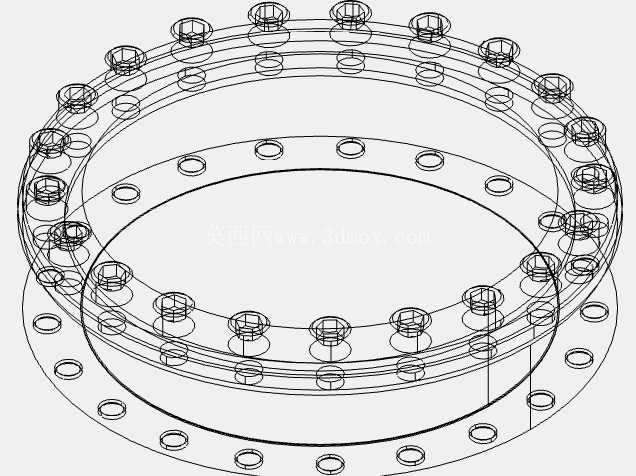

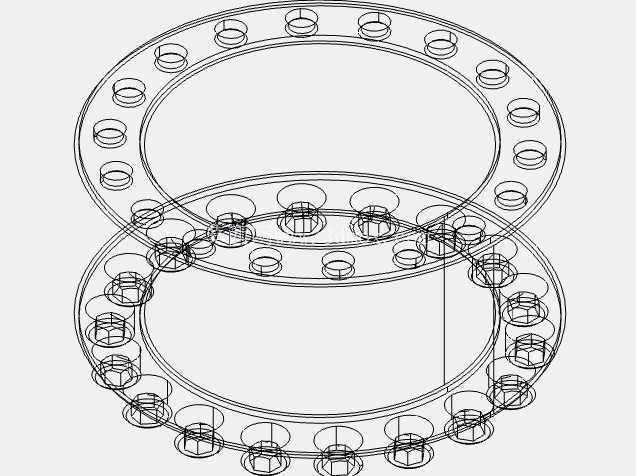

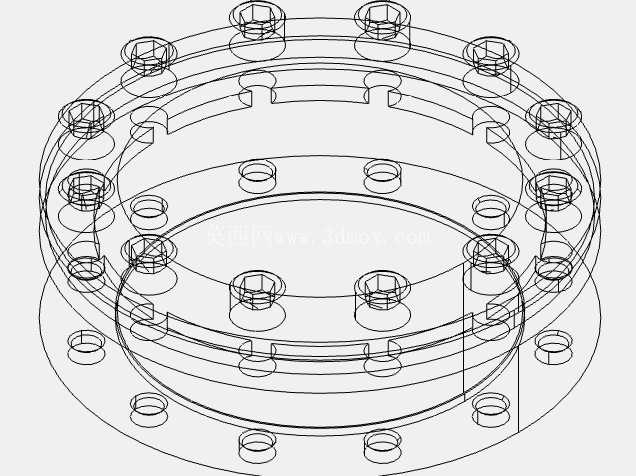

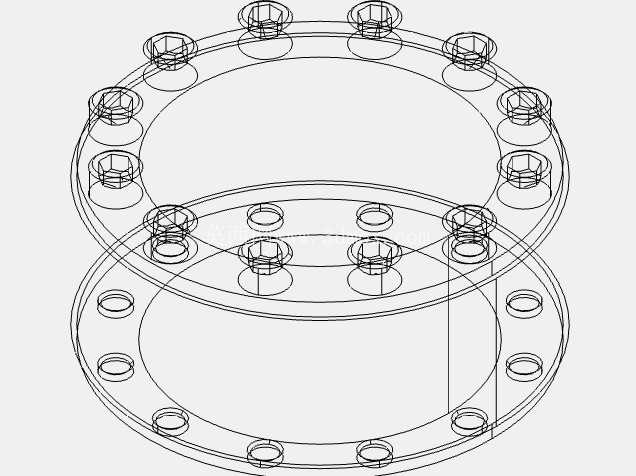

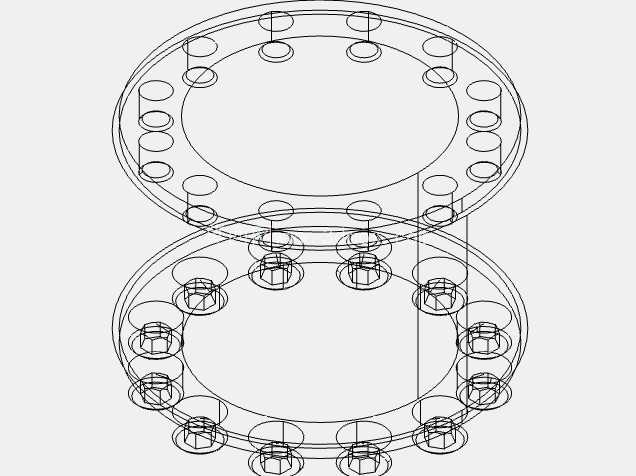

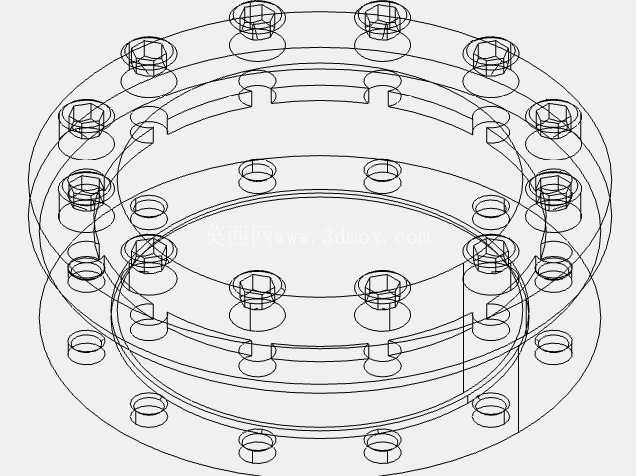

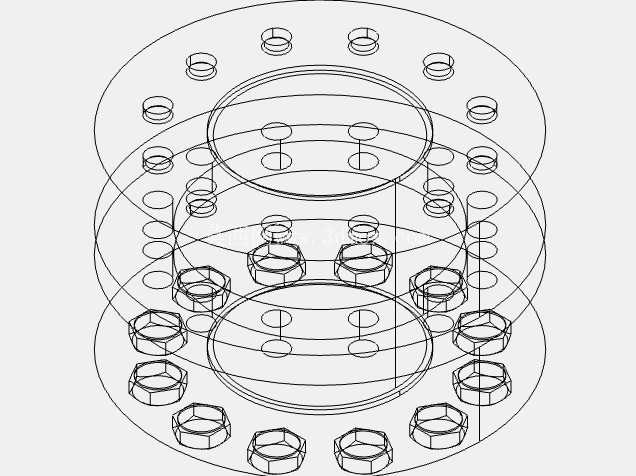

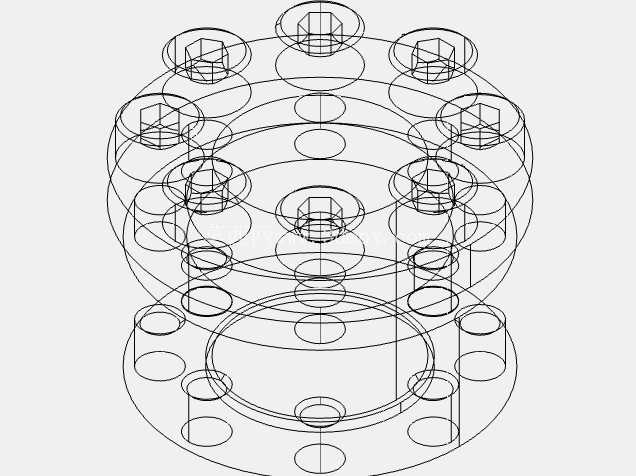

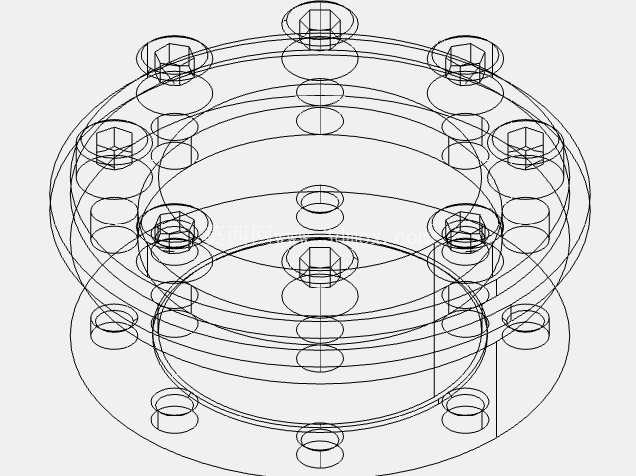

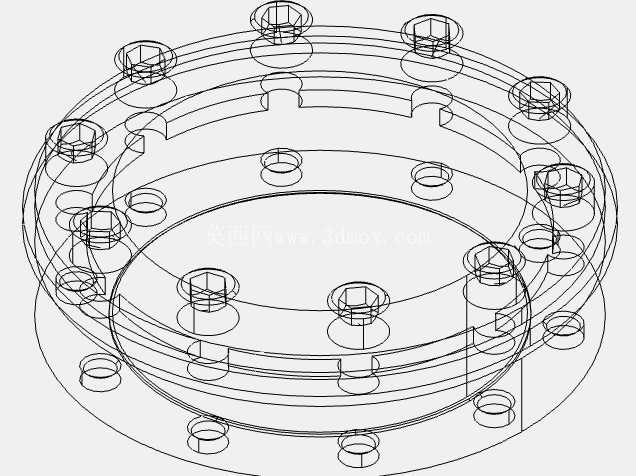

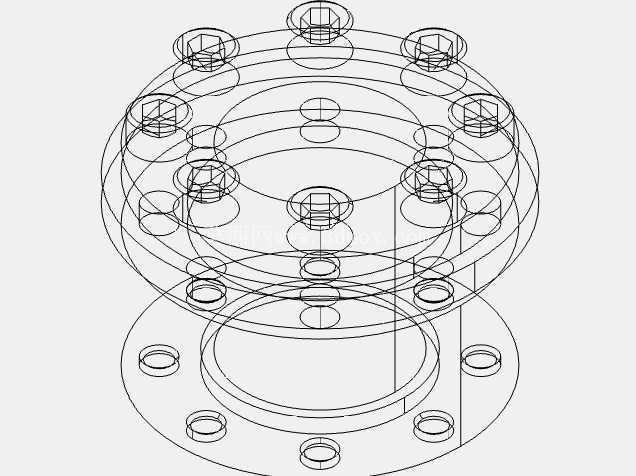

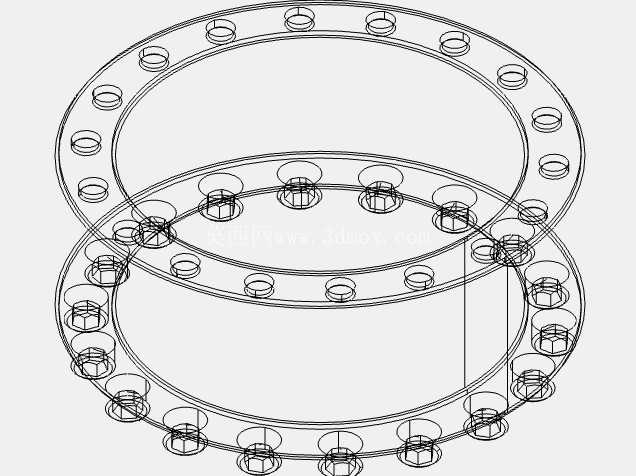

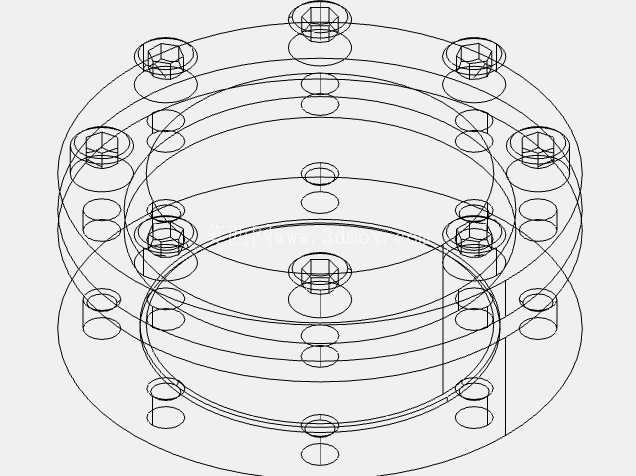

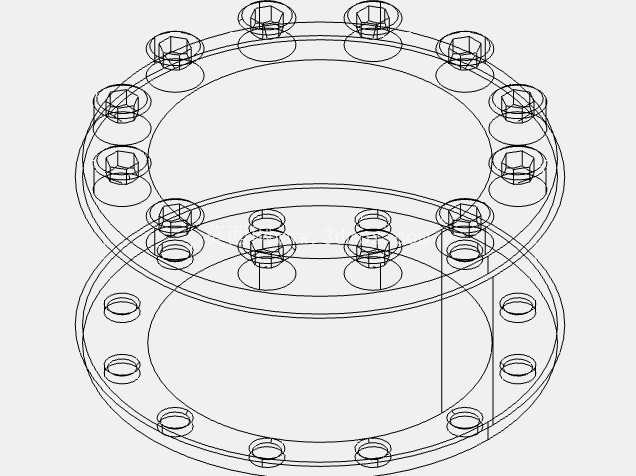

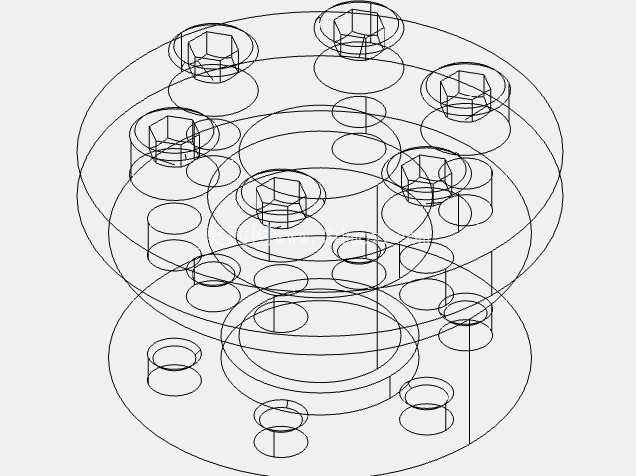

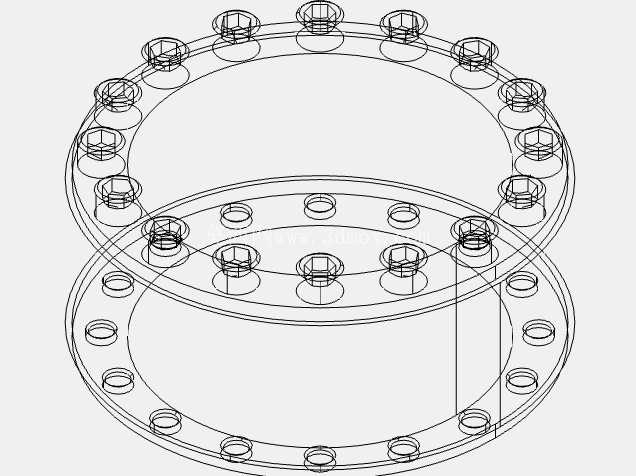

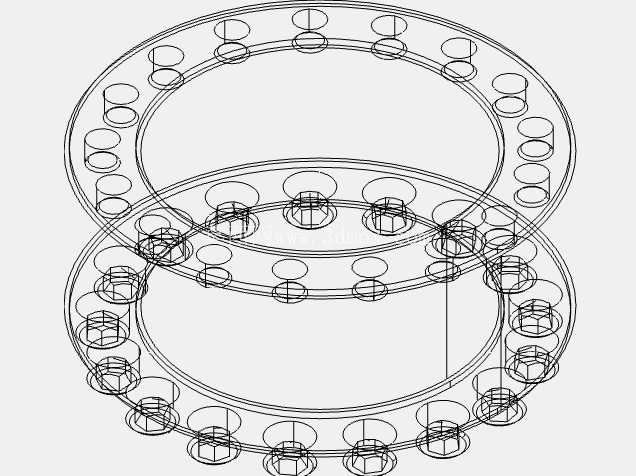

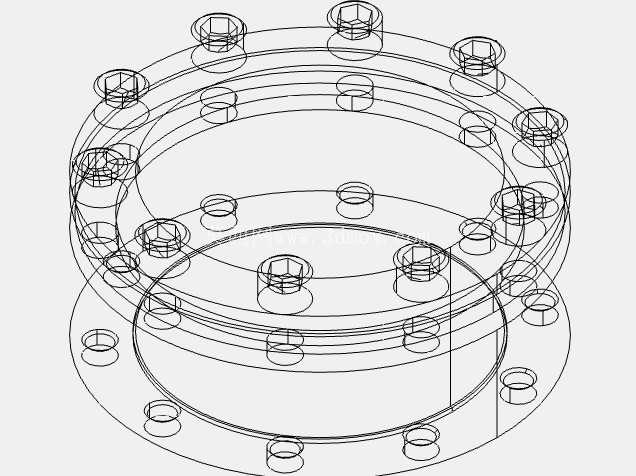

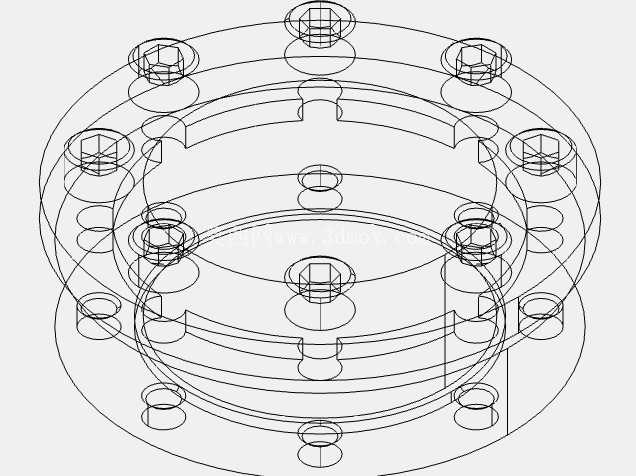

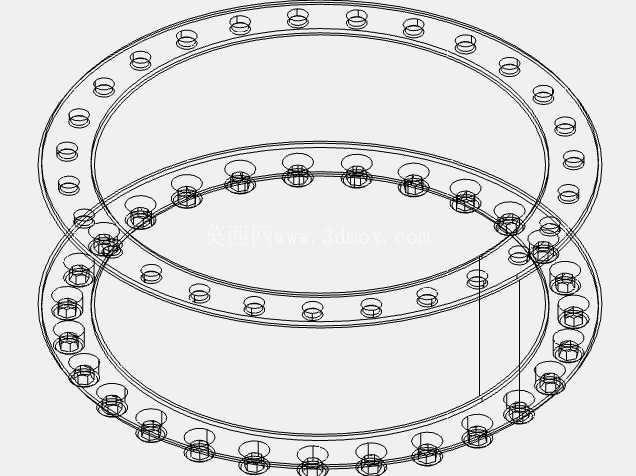

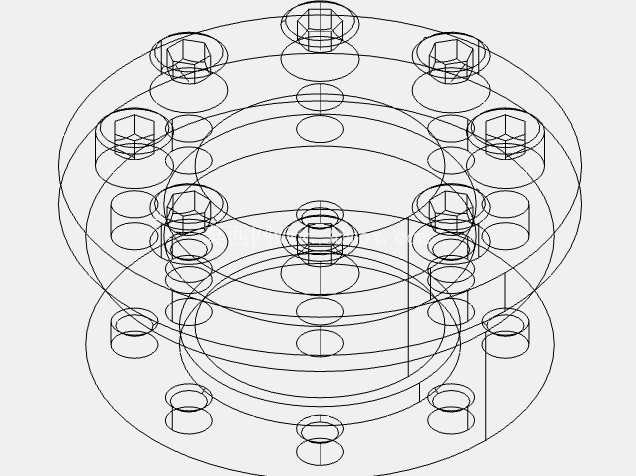

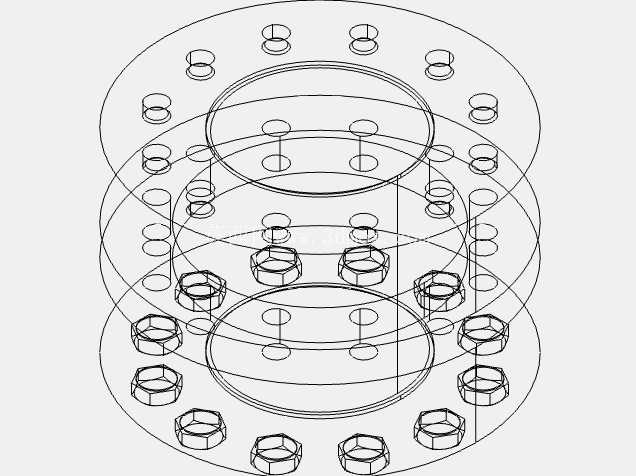

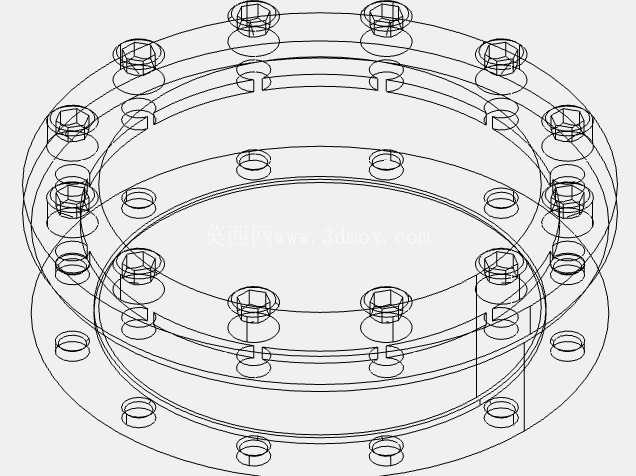

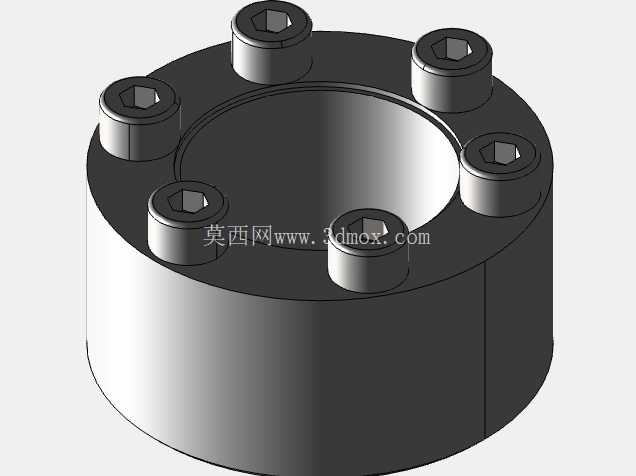

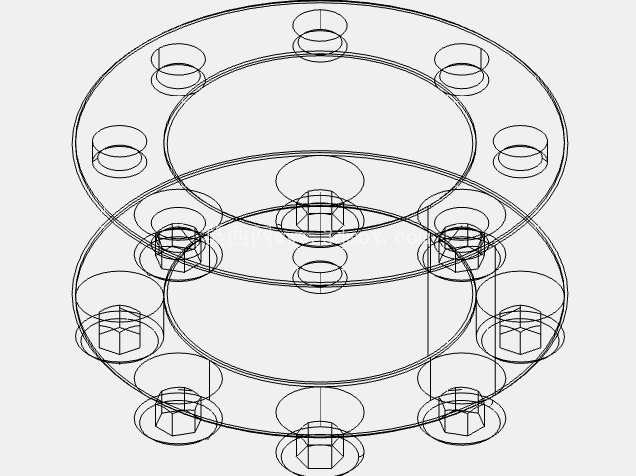

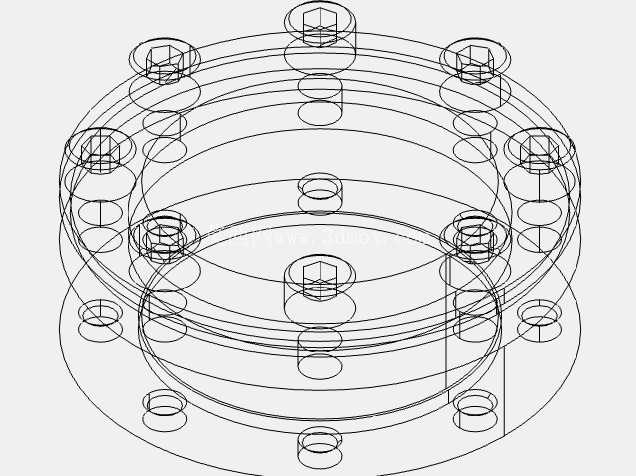

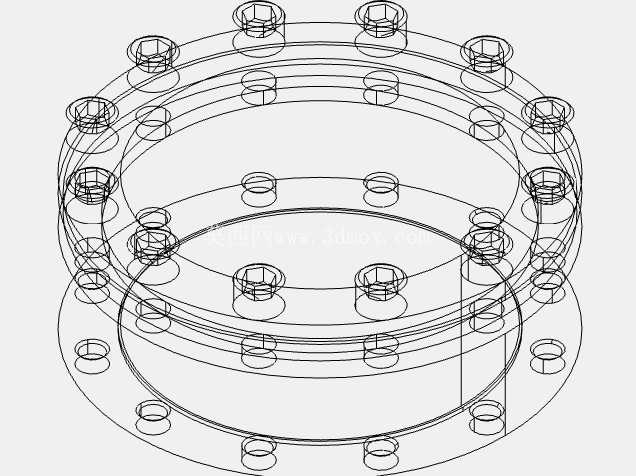

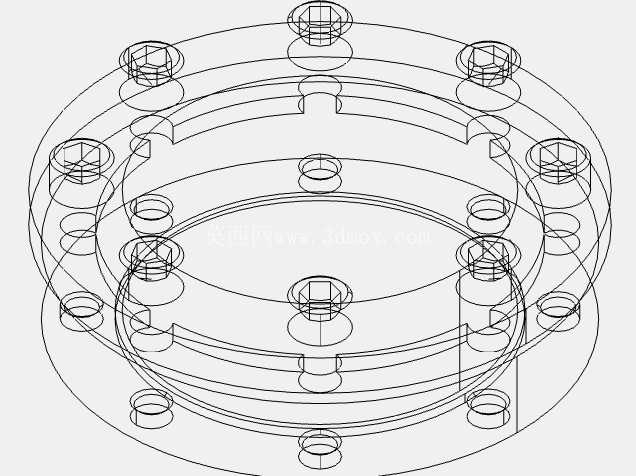

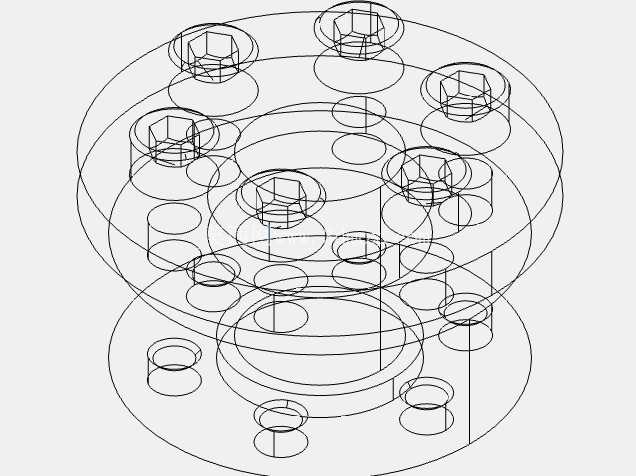

双法兰式锥面胀紧锁紧连接组件

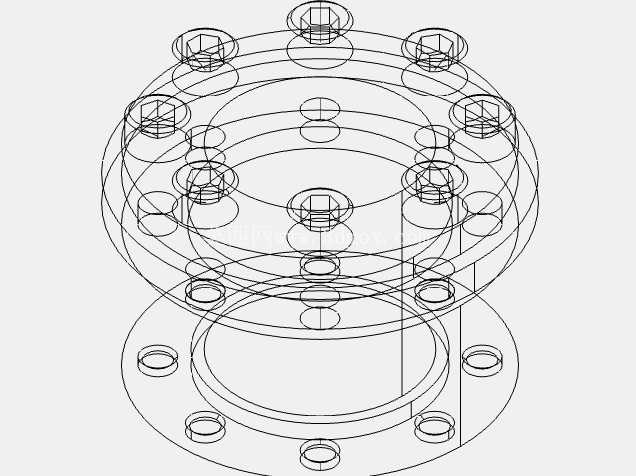

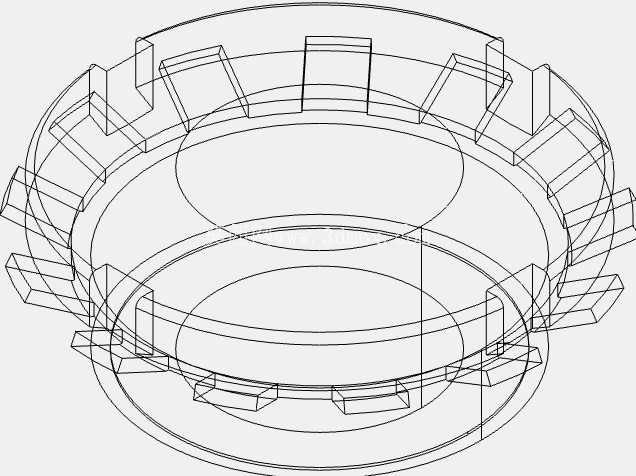

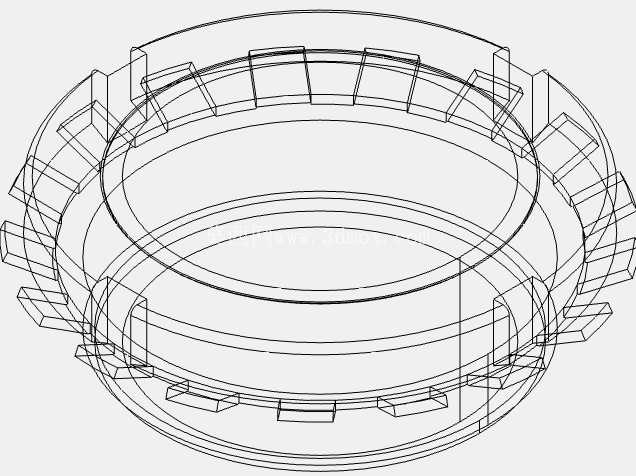

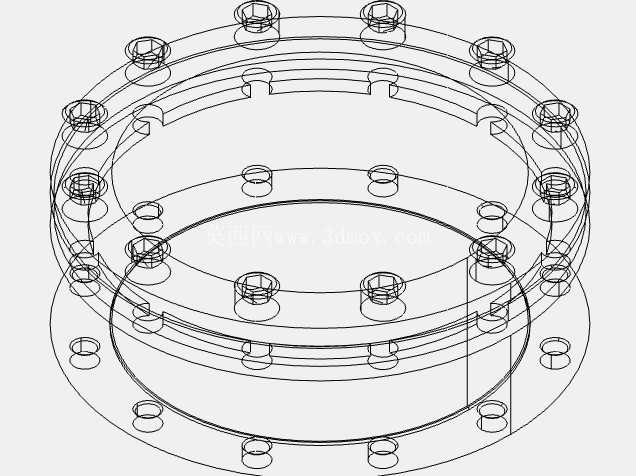

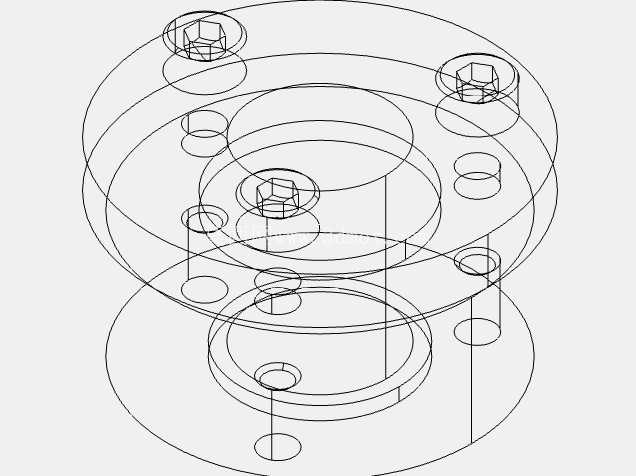

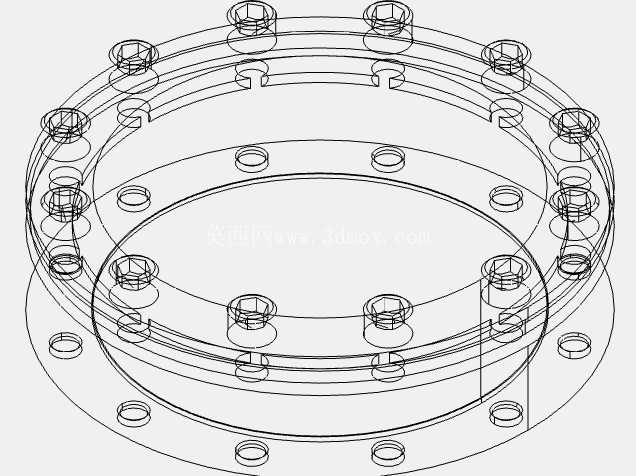

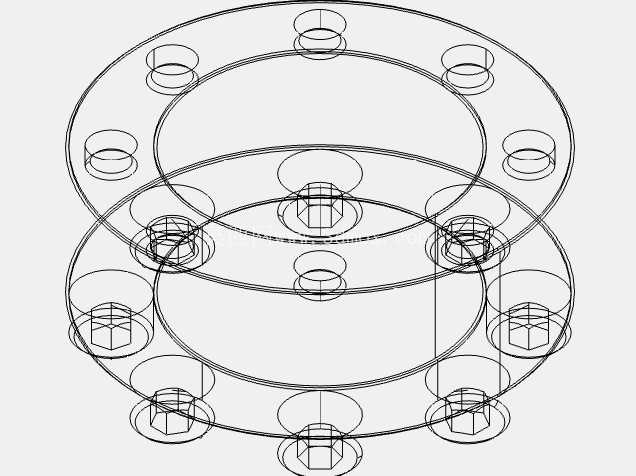

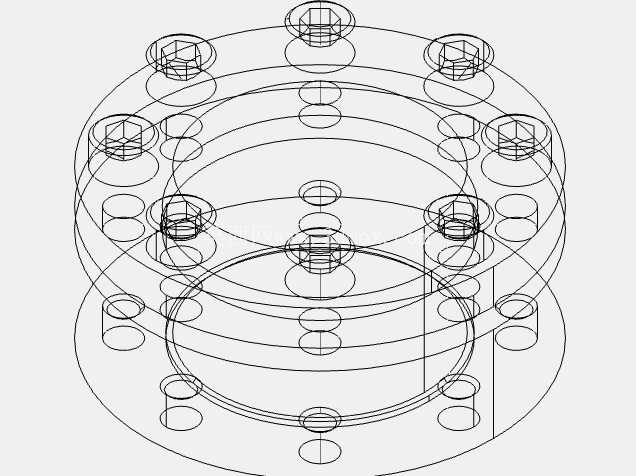

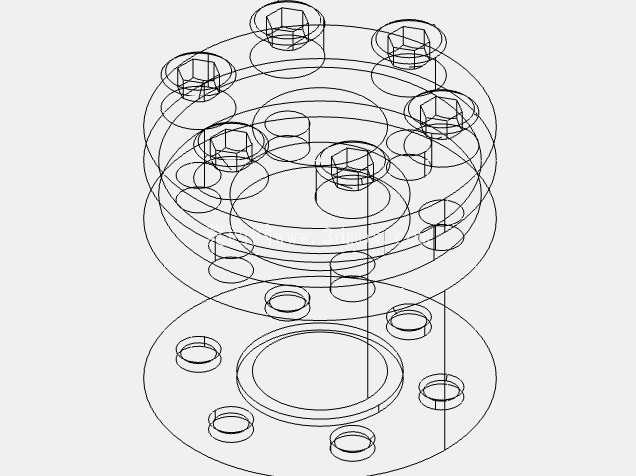

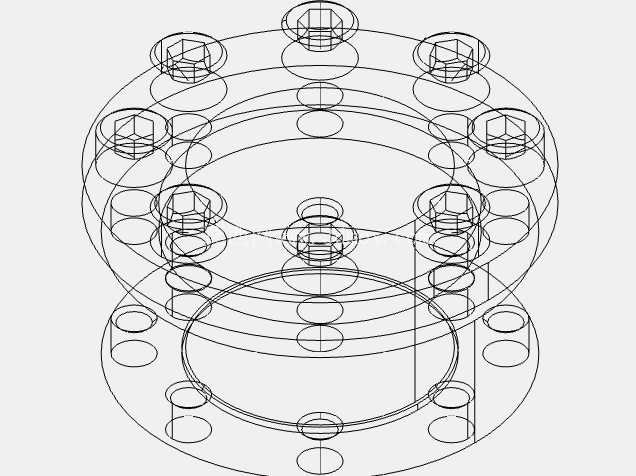

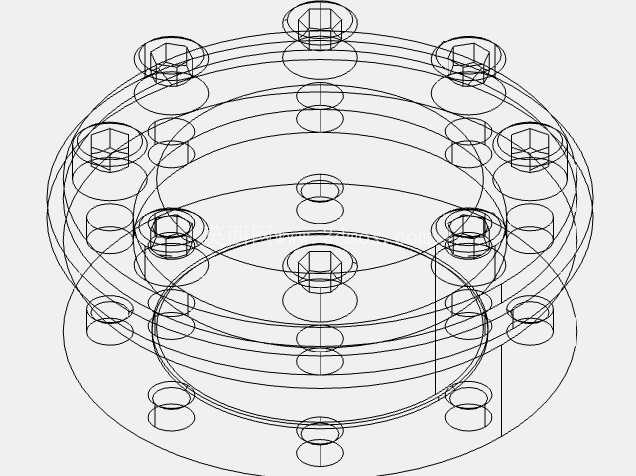

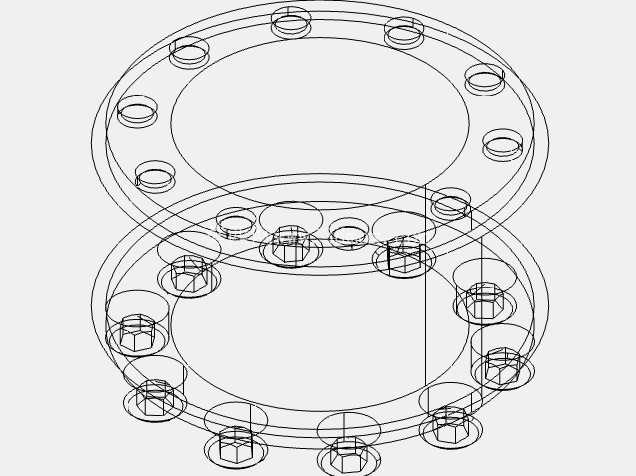

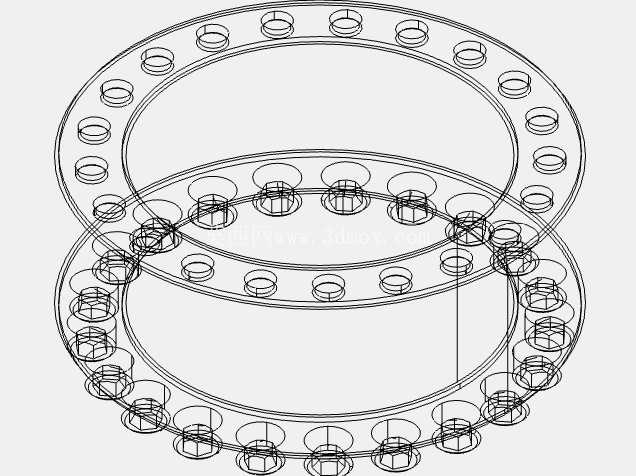

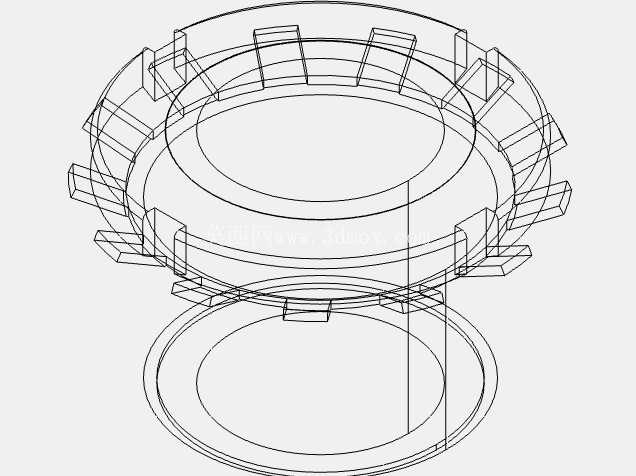

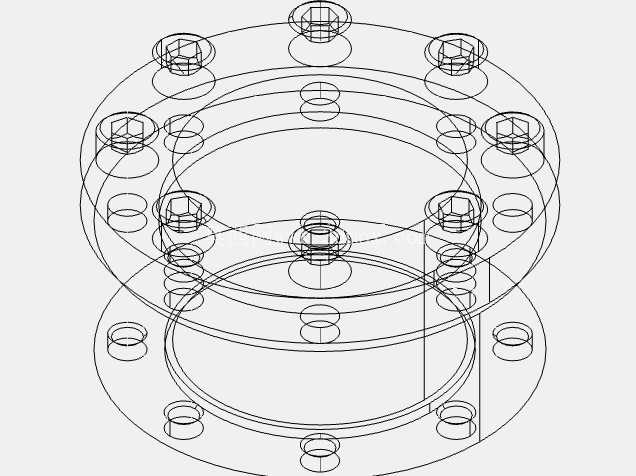

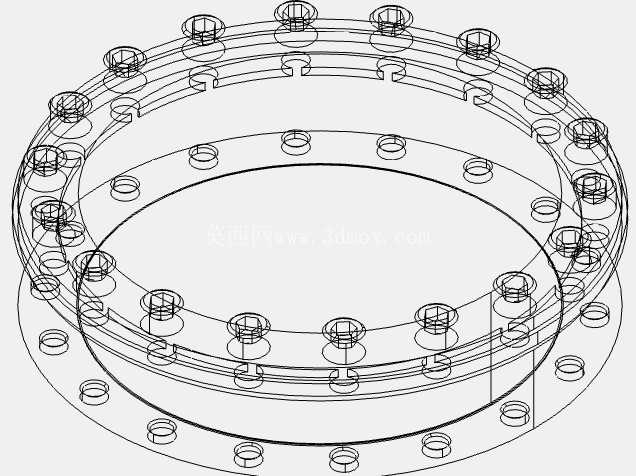

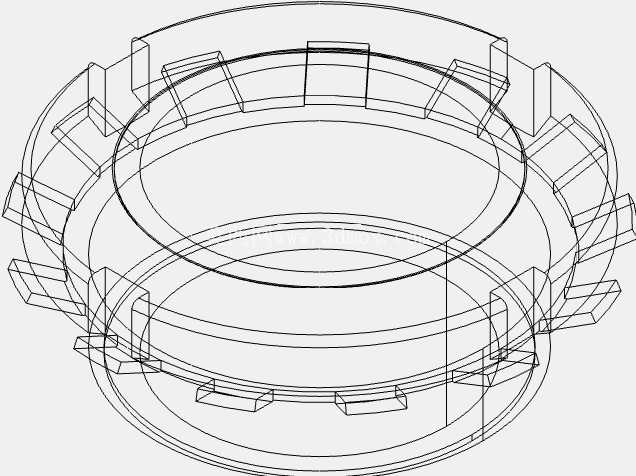

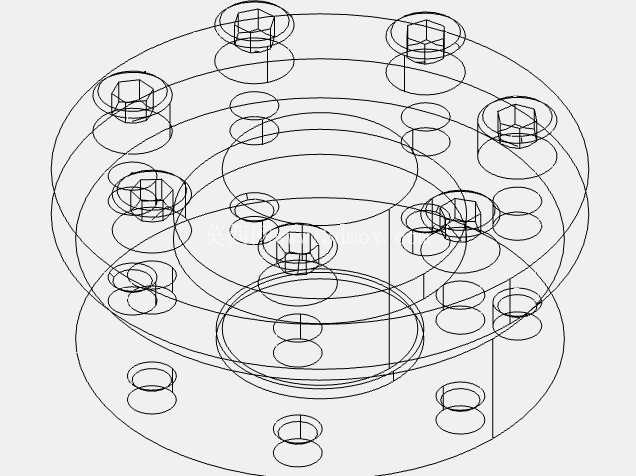

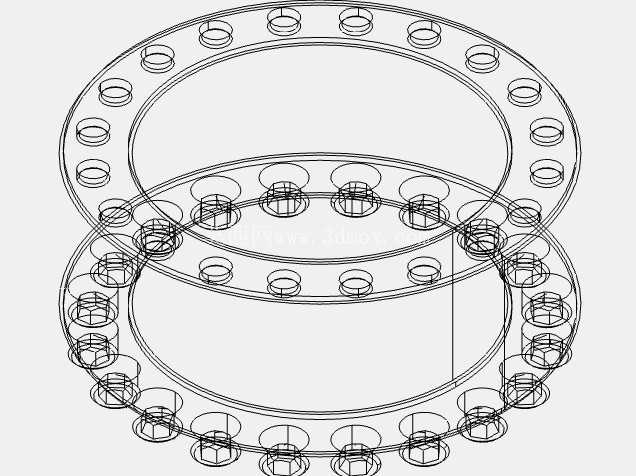

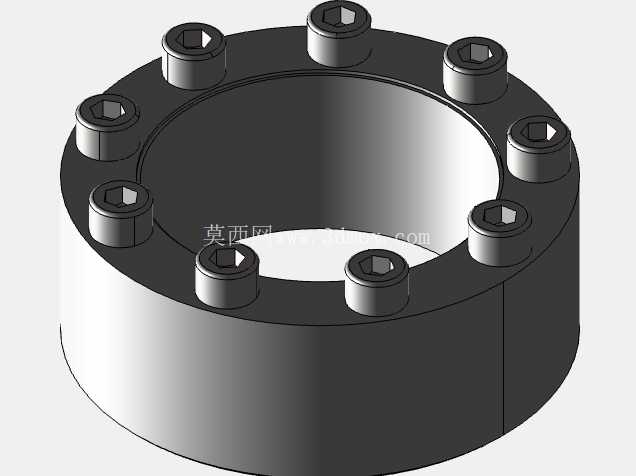

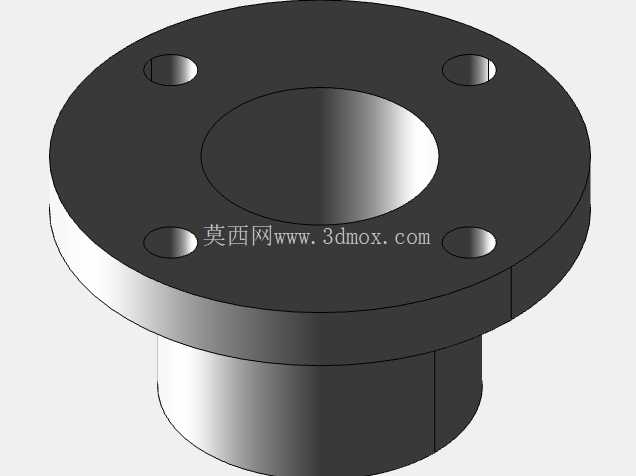

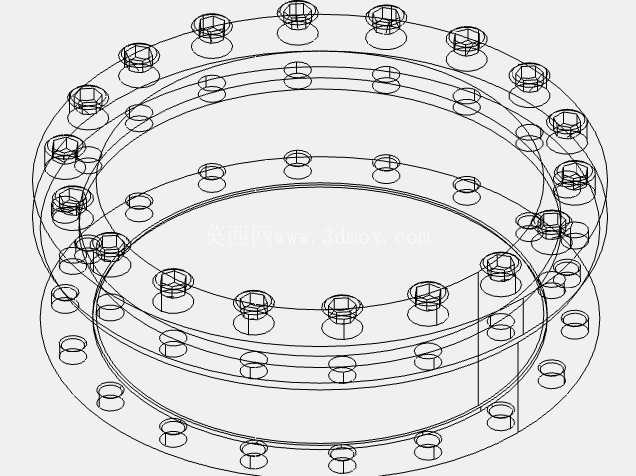

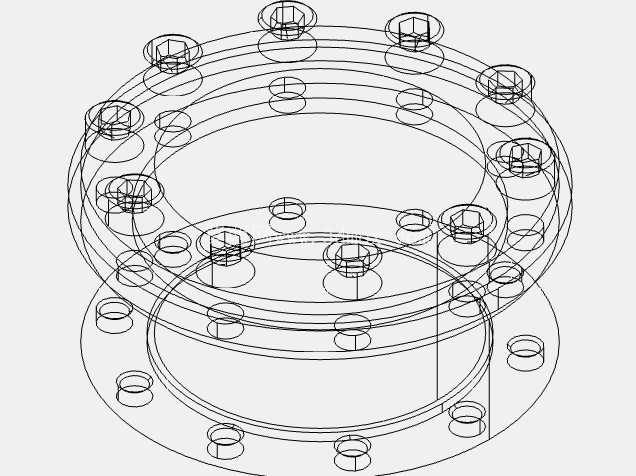

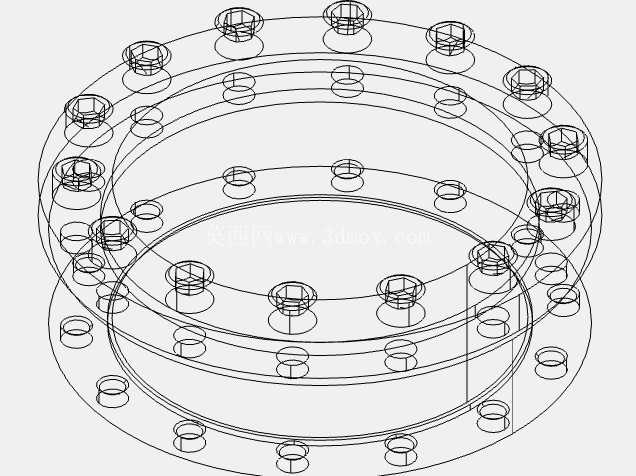

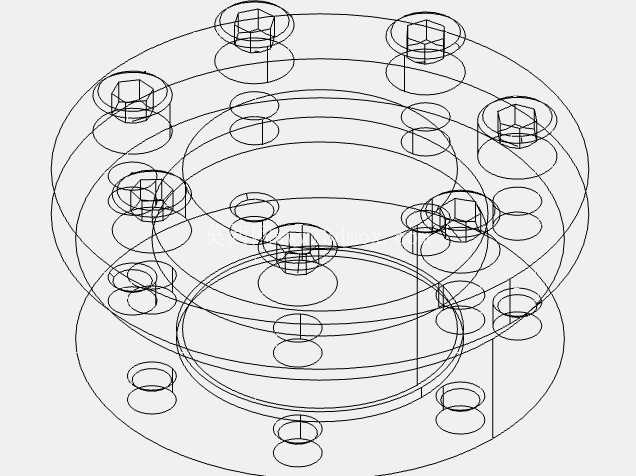

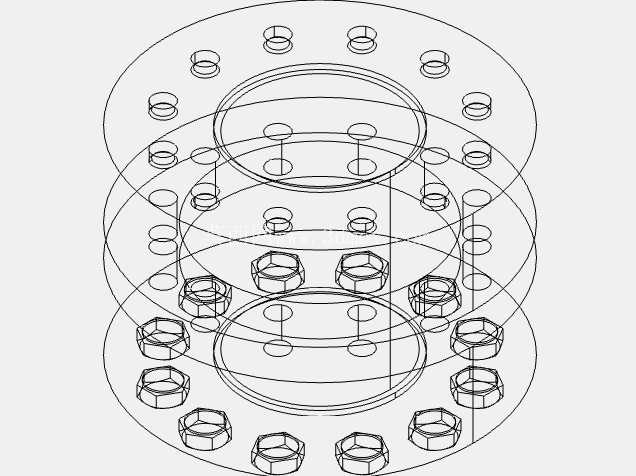

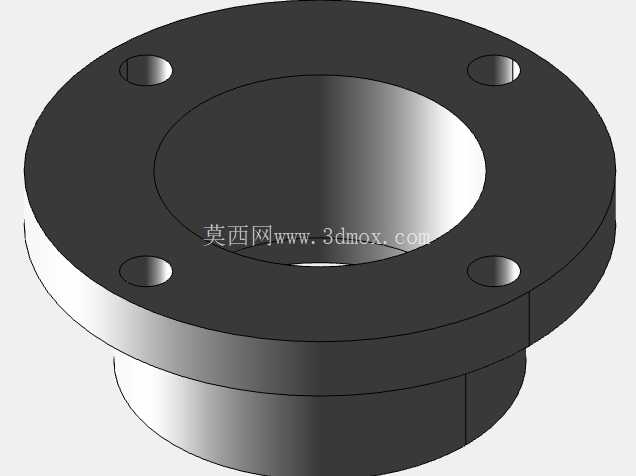

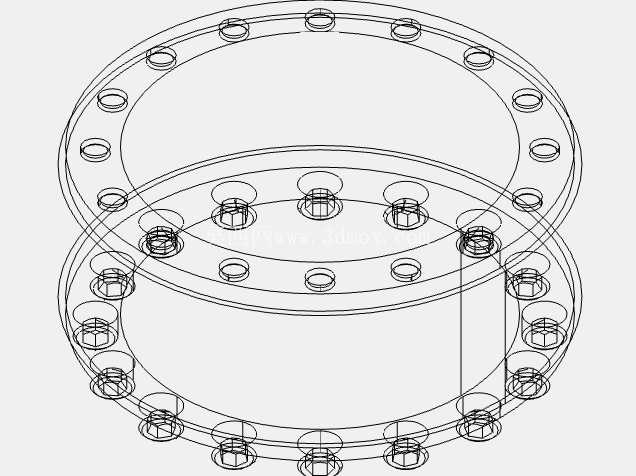

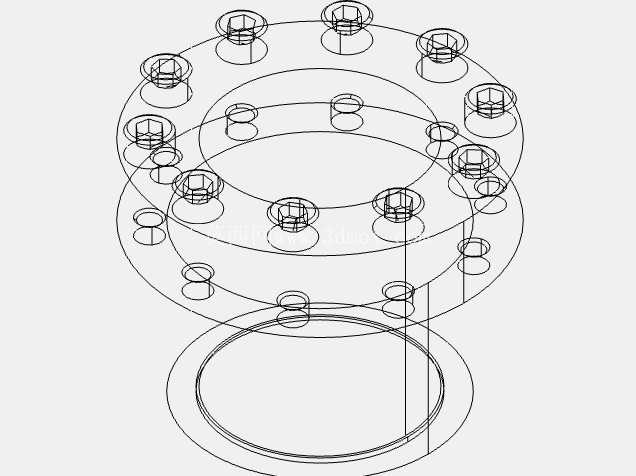

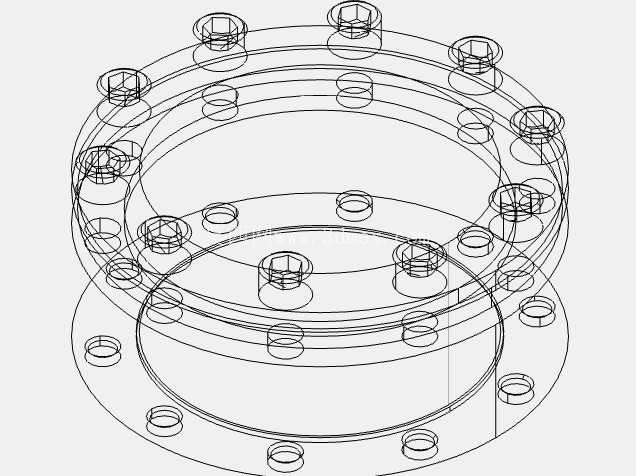

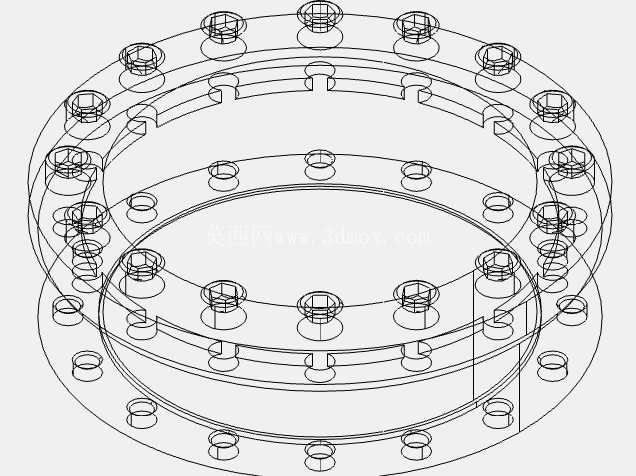

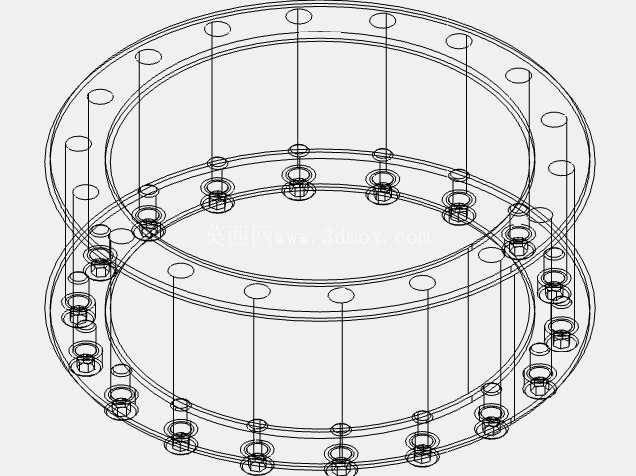

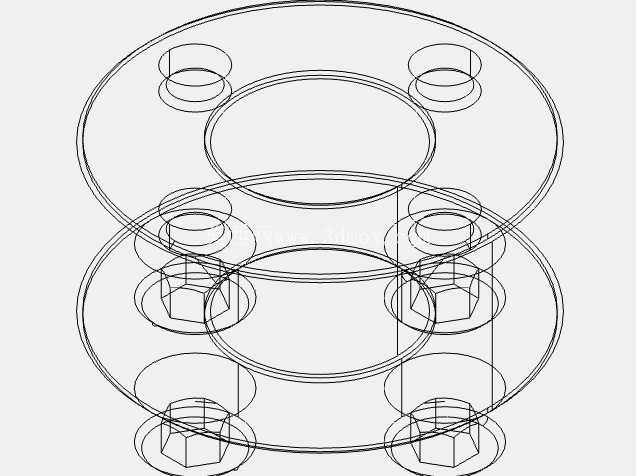

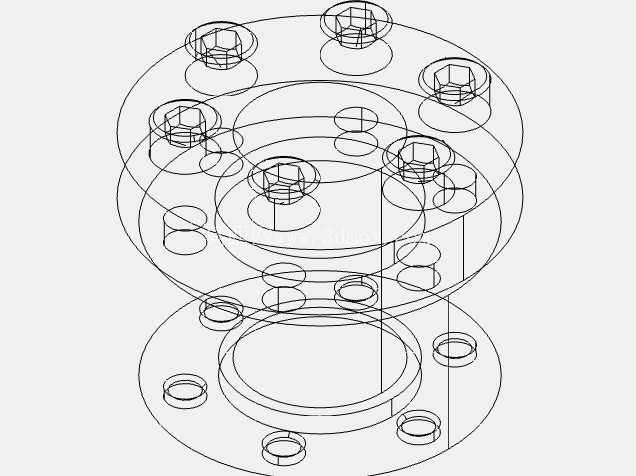

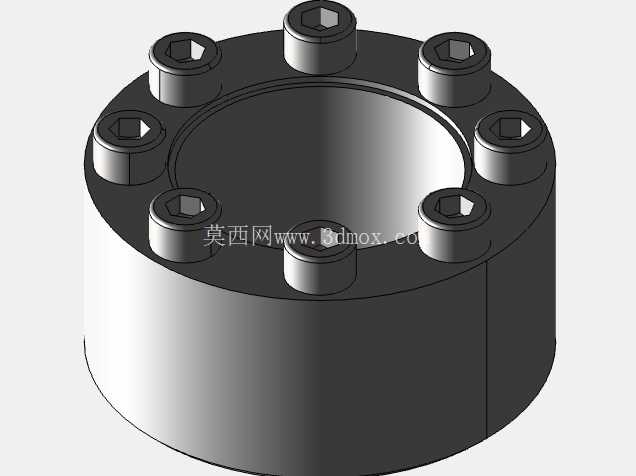

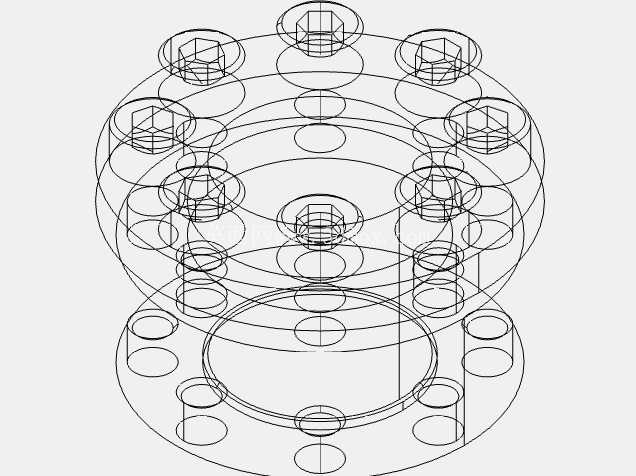

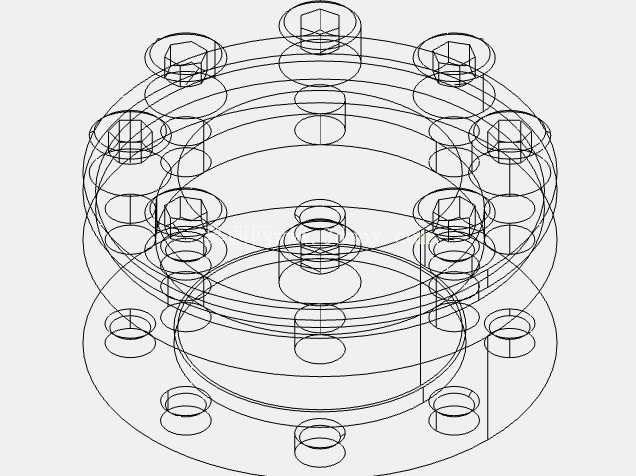

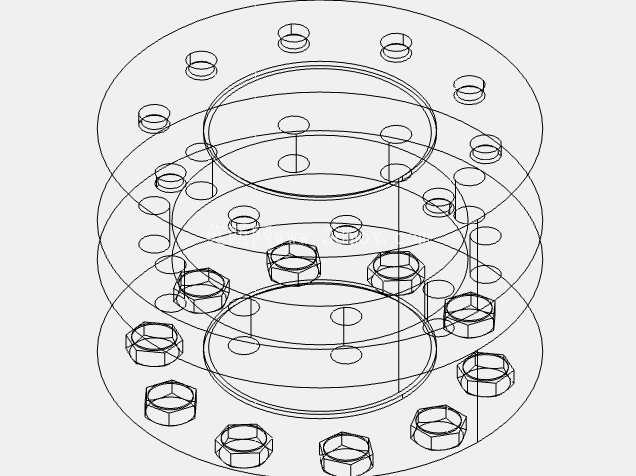

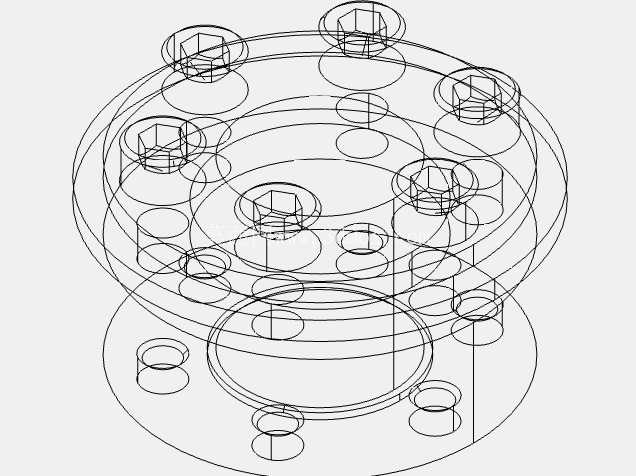

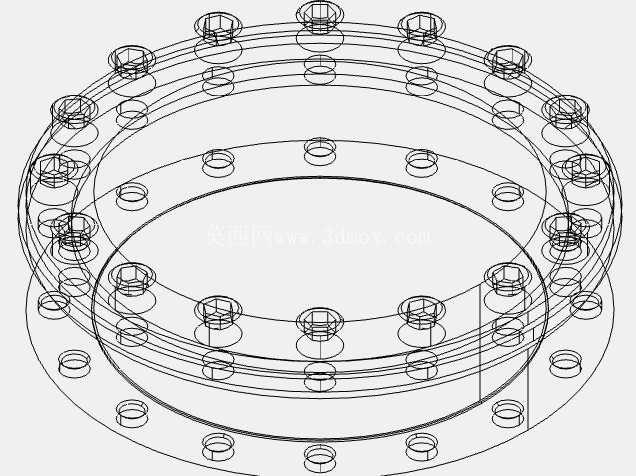

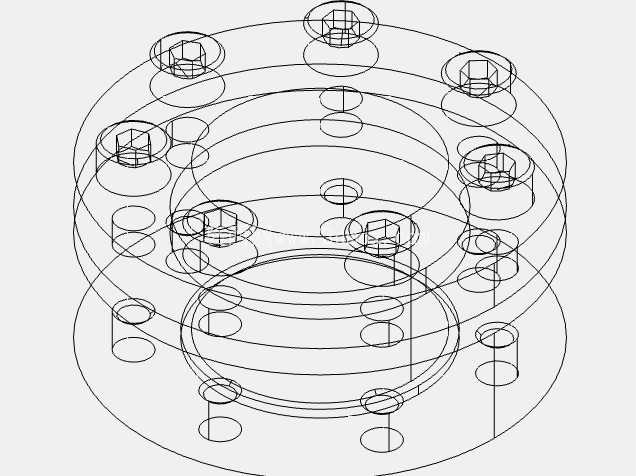

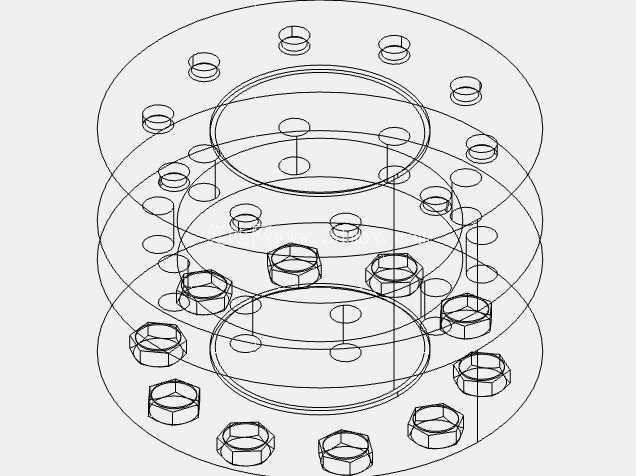

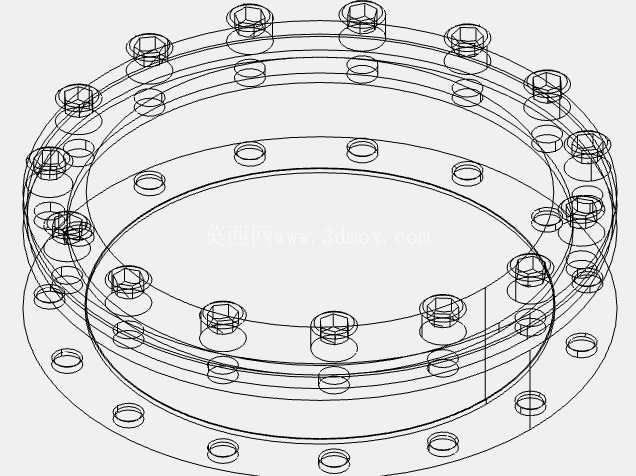

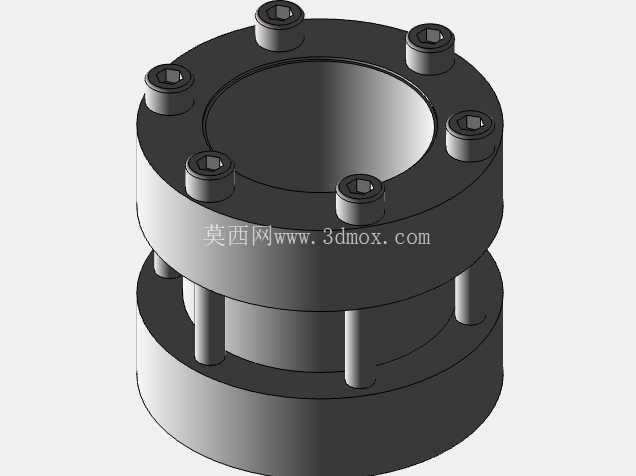

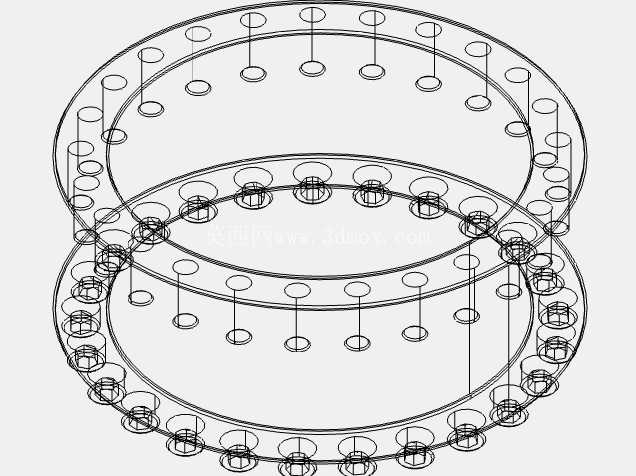

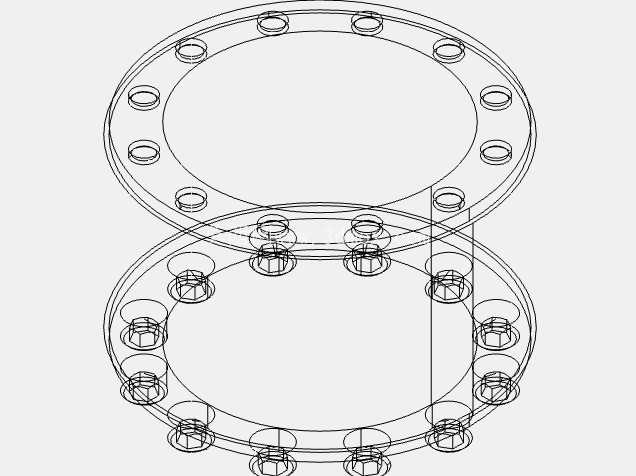

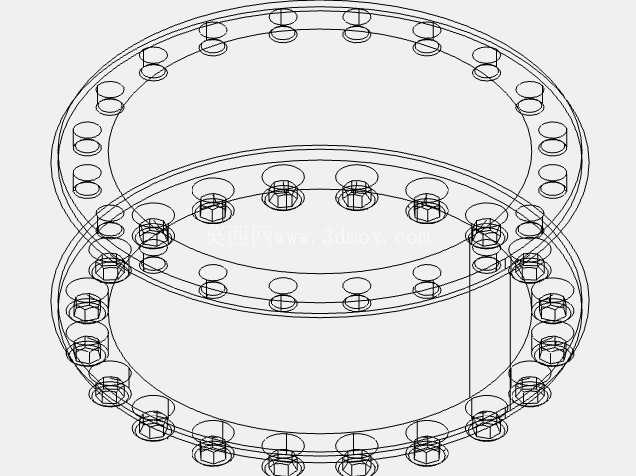

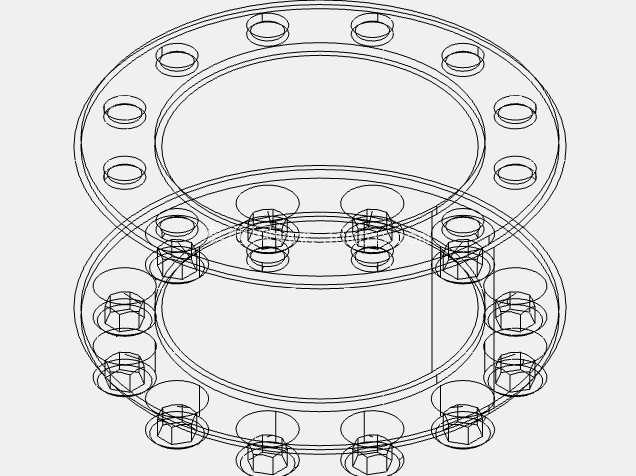

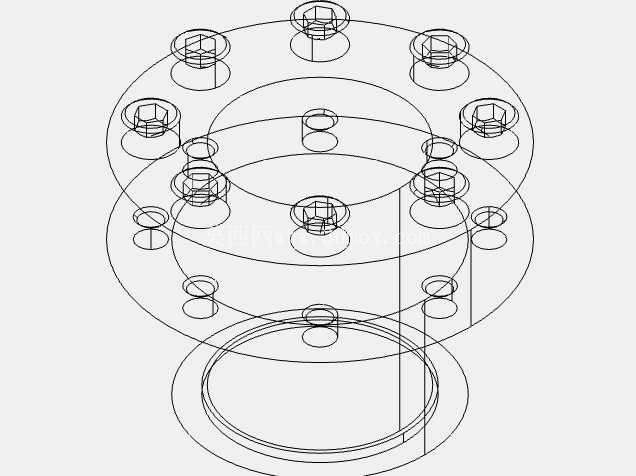

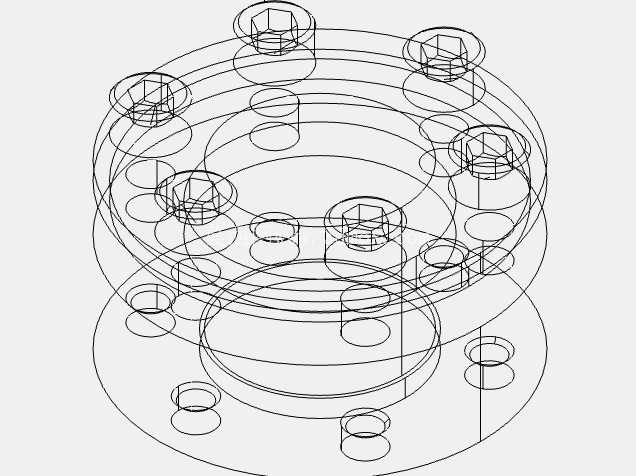

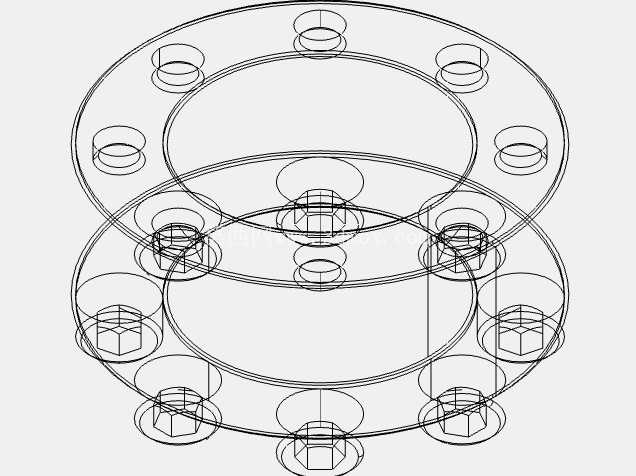

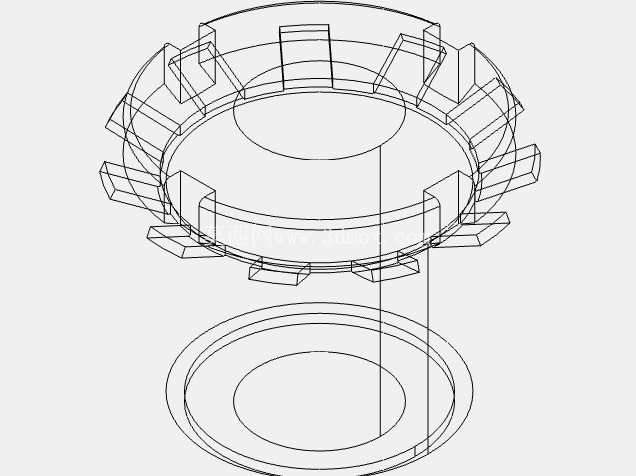

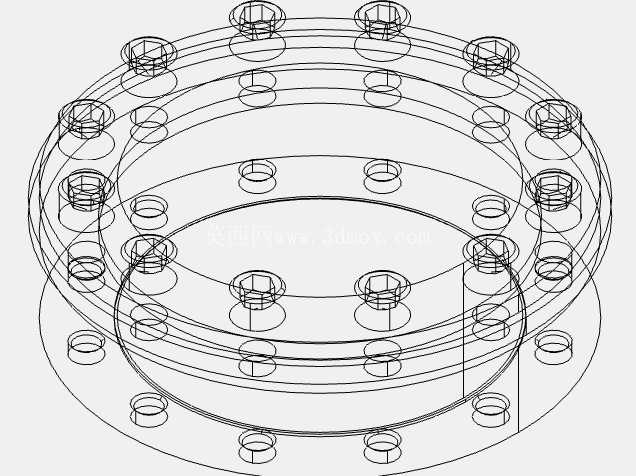

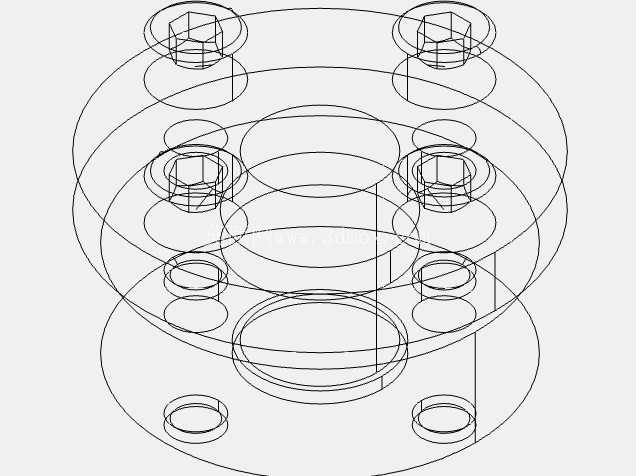

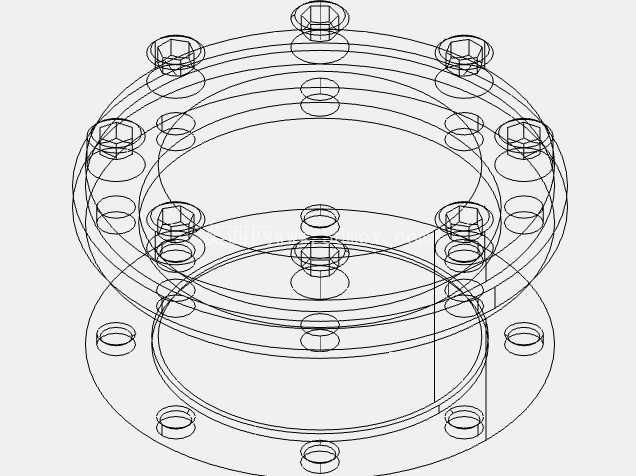

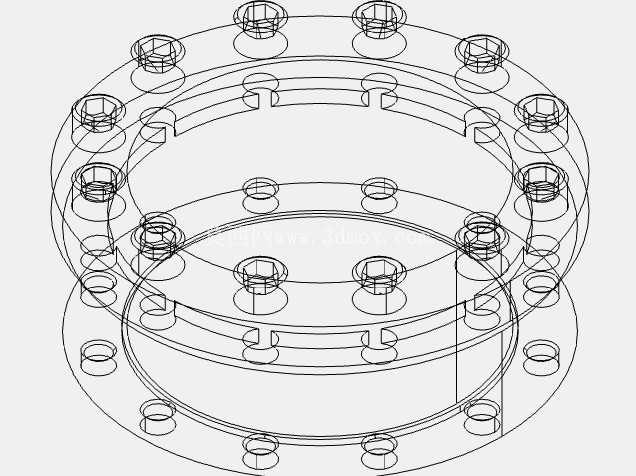

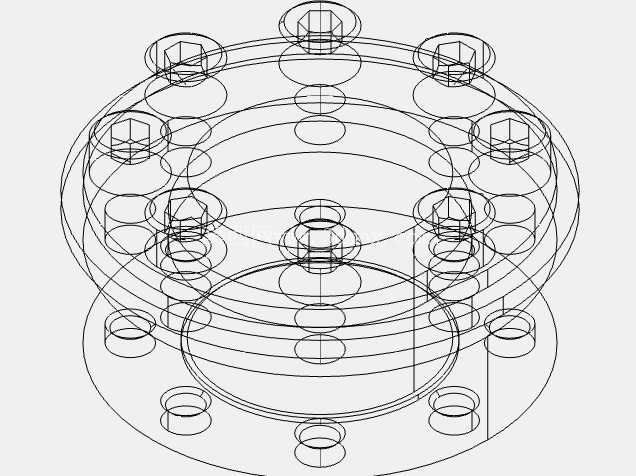

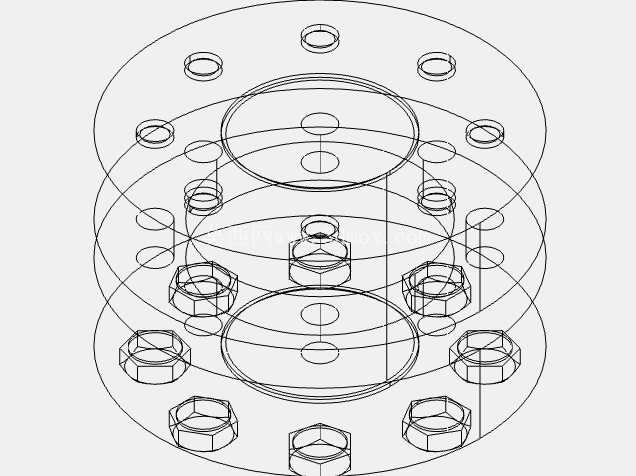

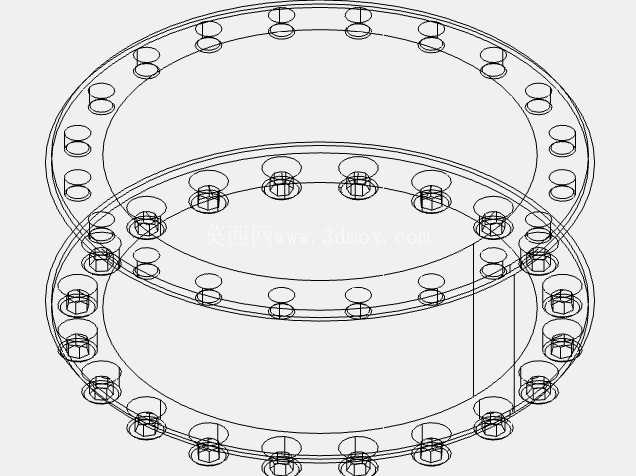

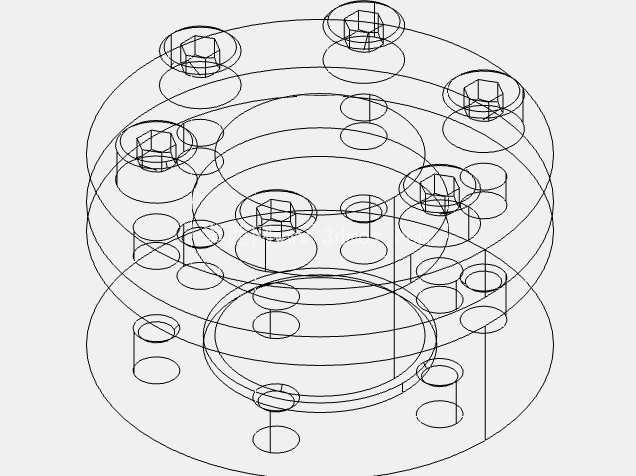

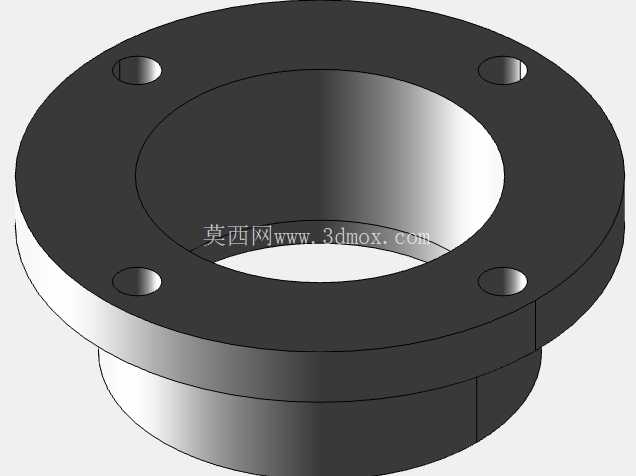

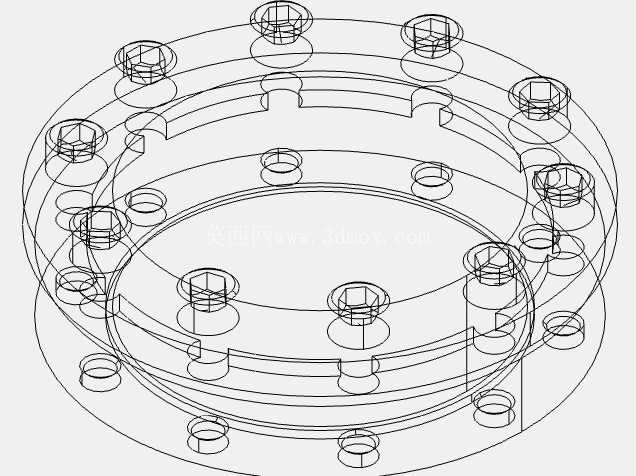

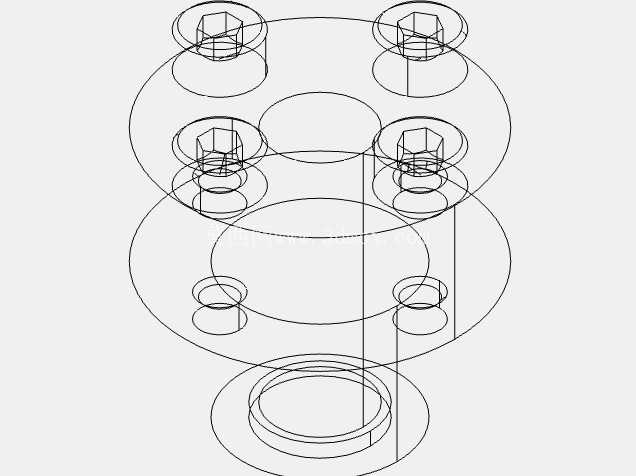

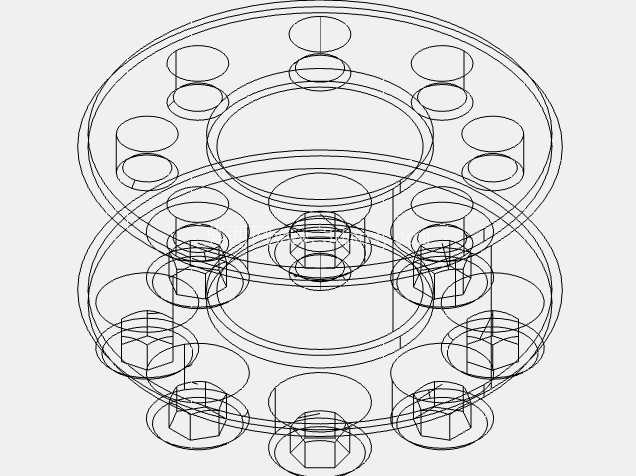

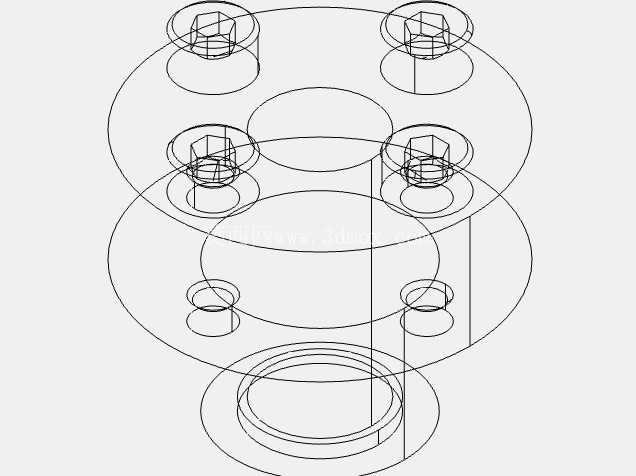

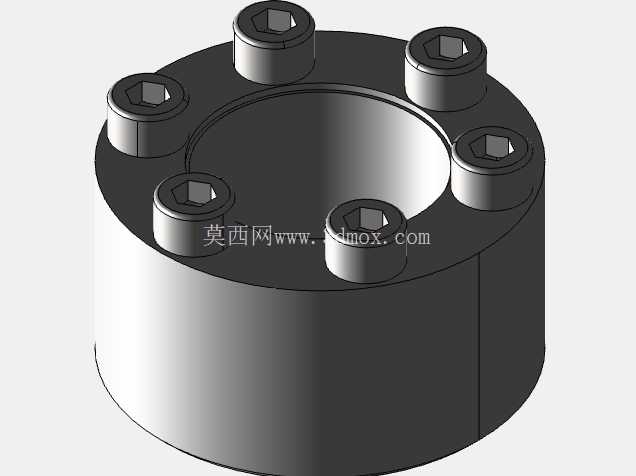

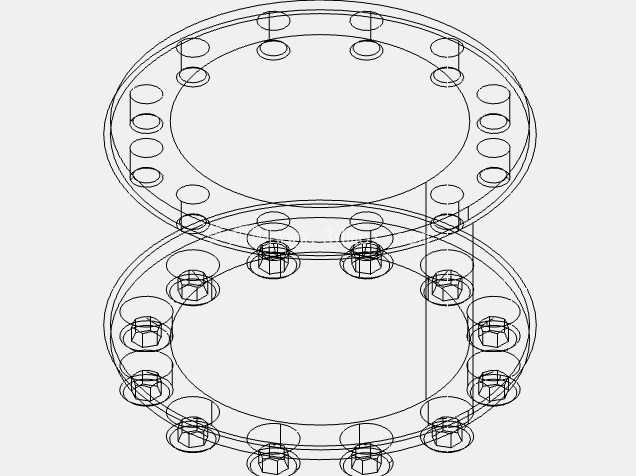

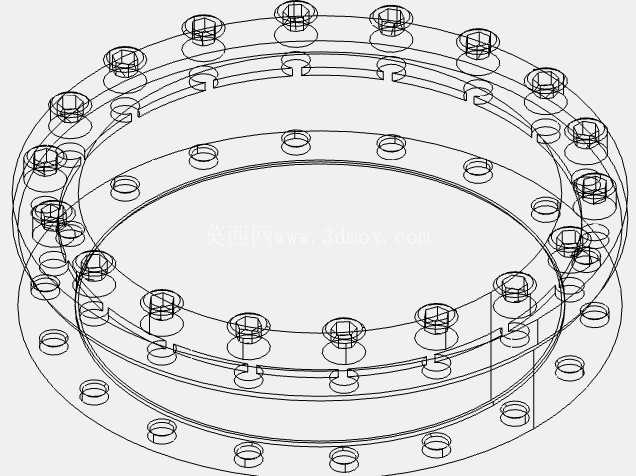

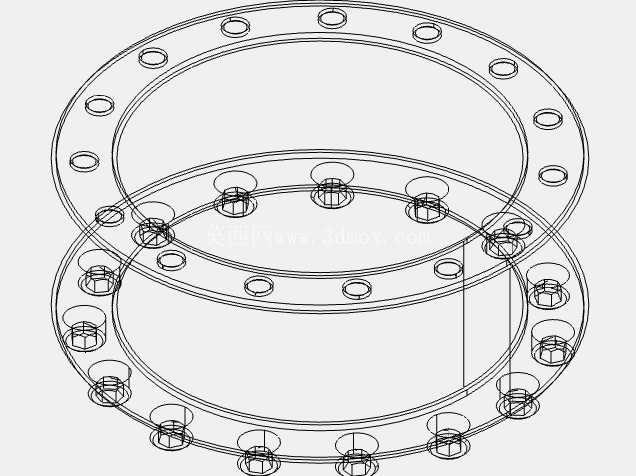

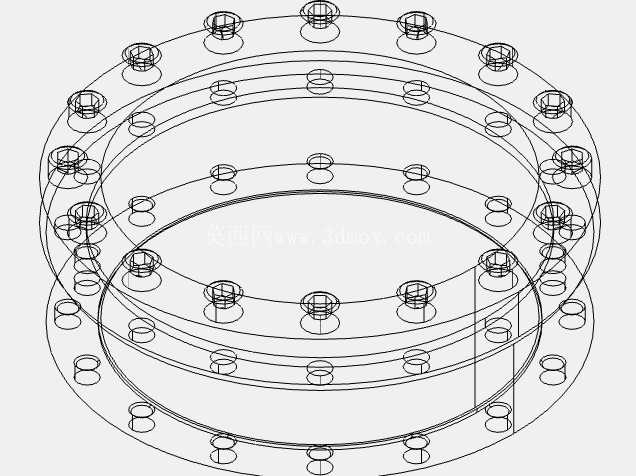

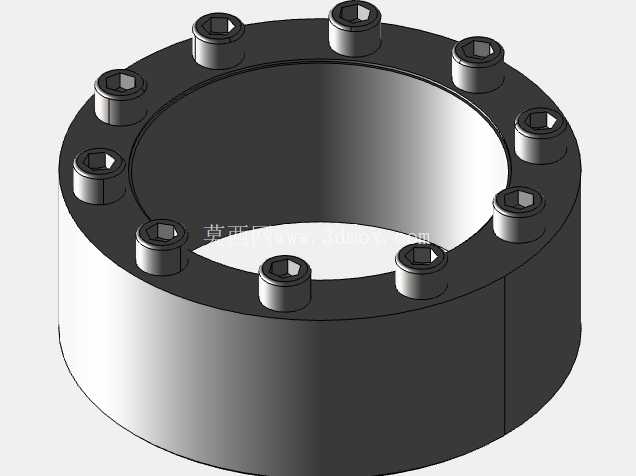

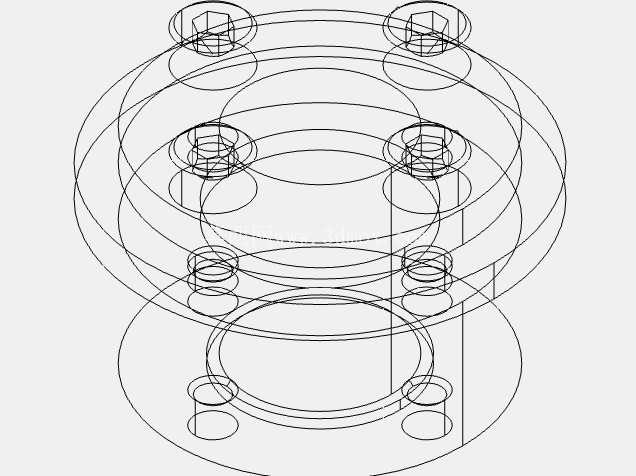

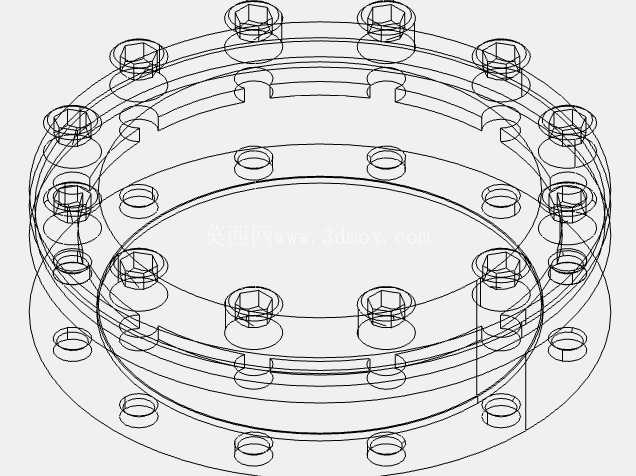

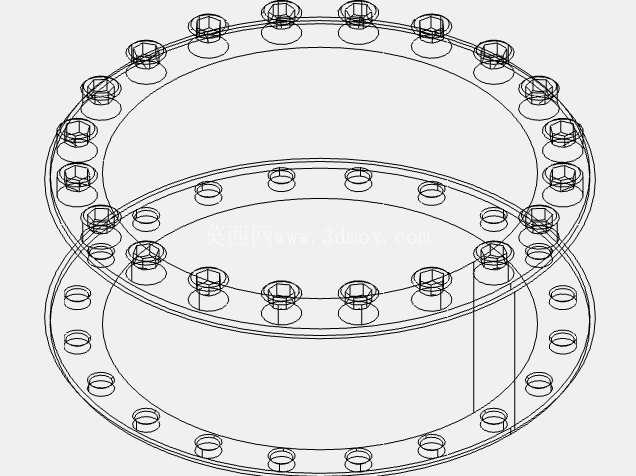

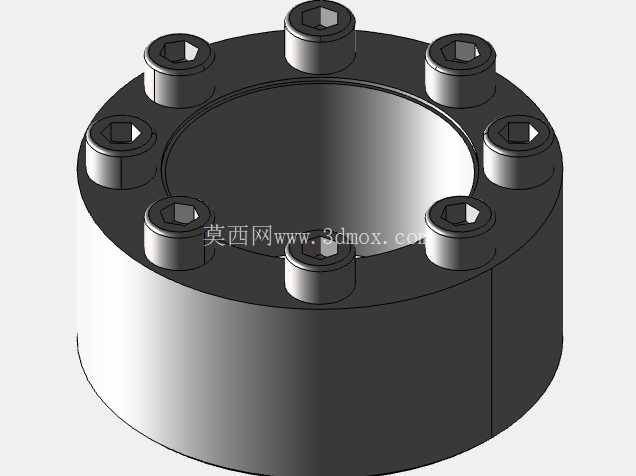

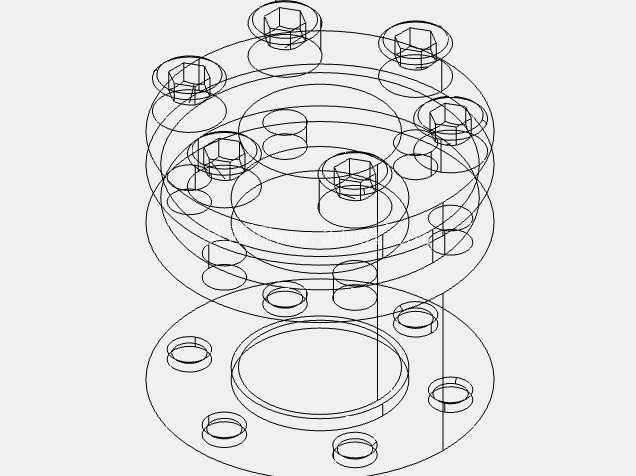

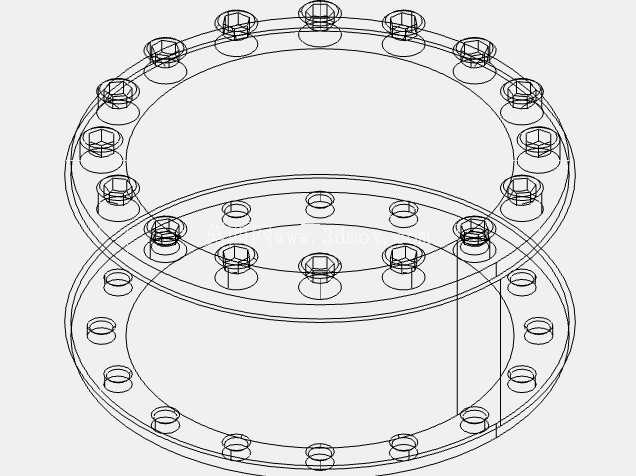

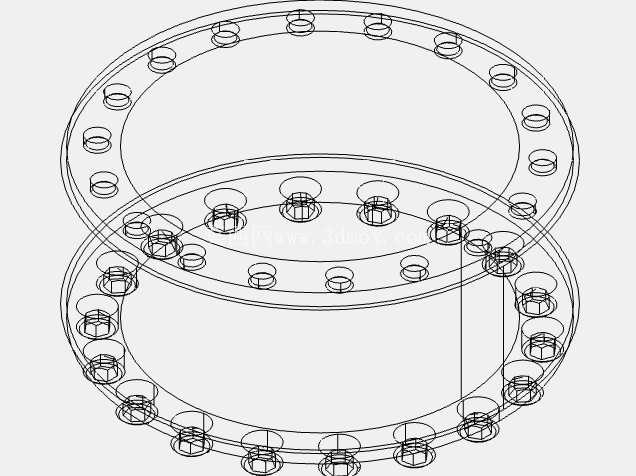

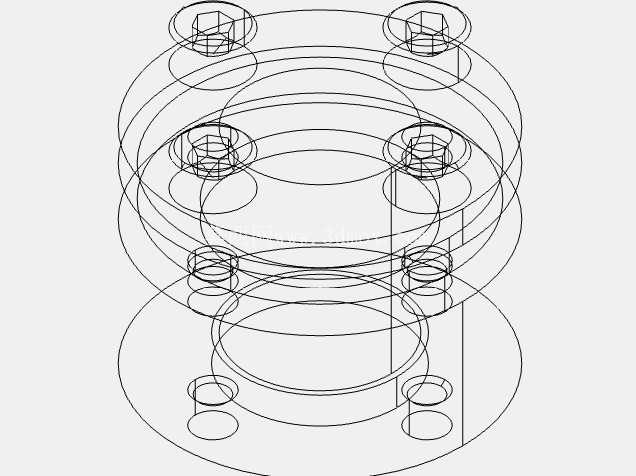

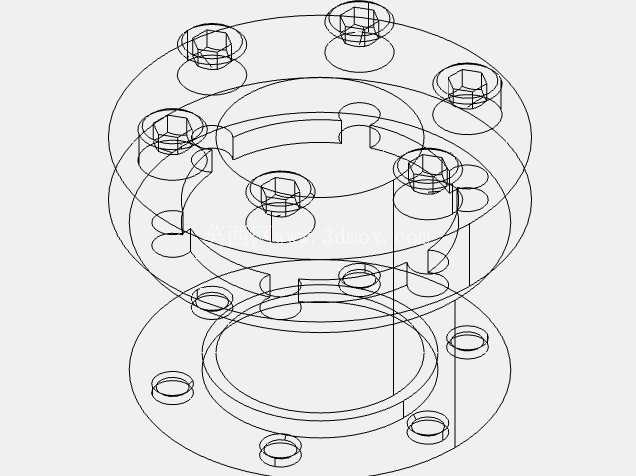

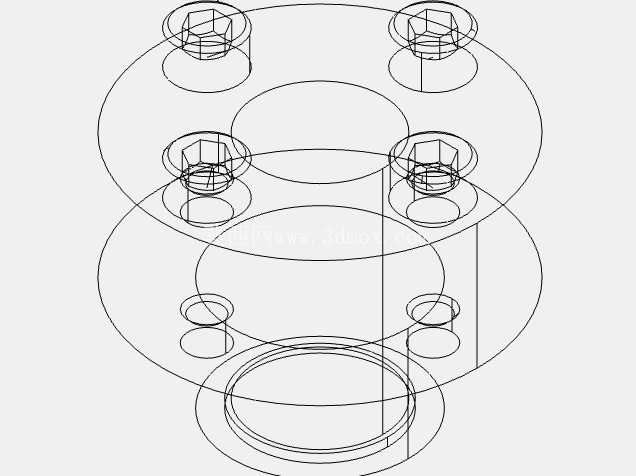

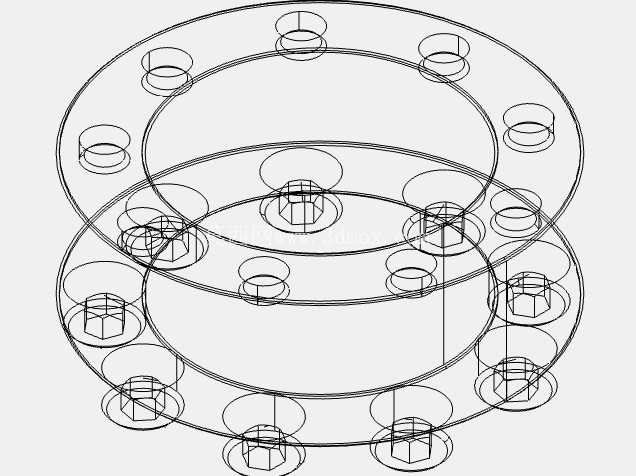

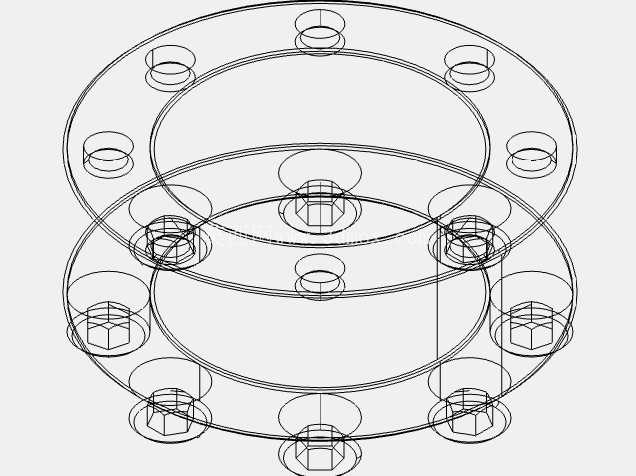

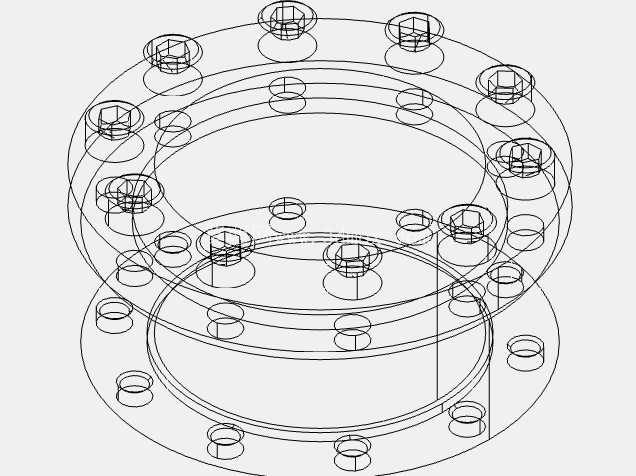

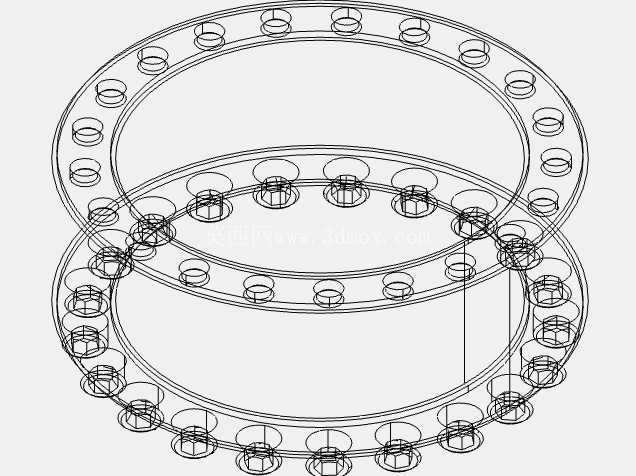

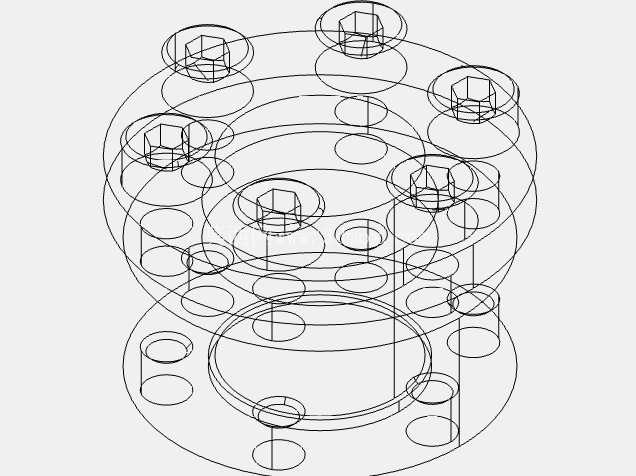

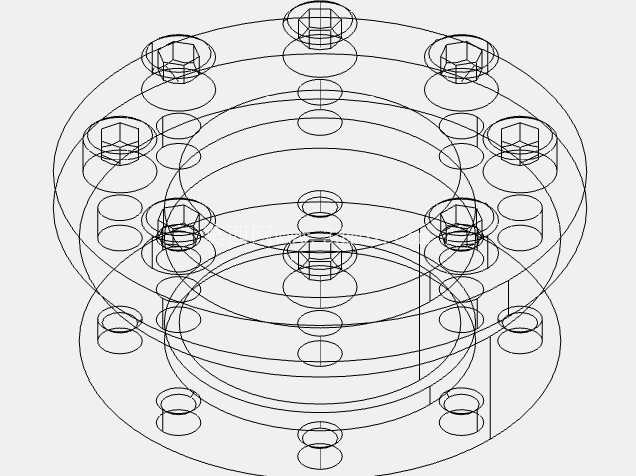

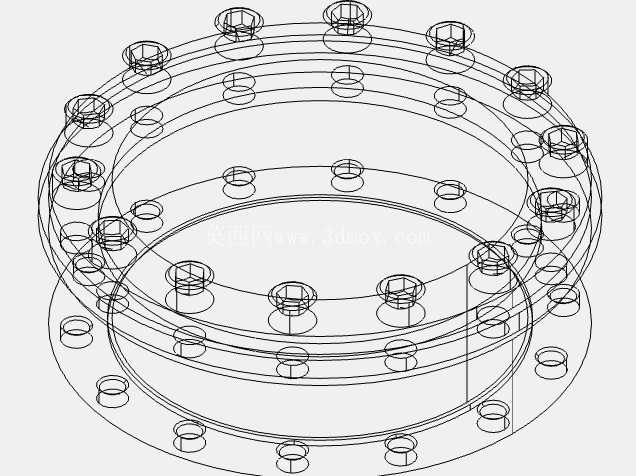

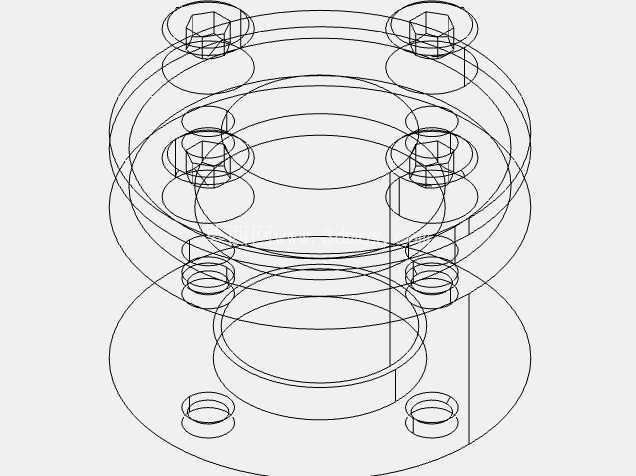

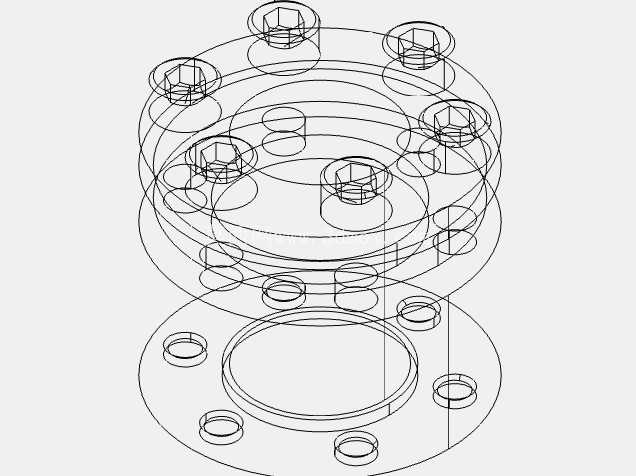

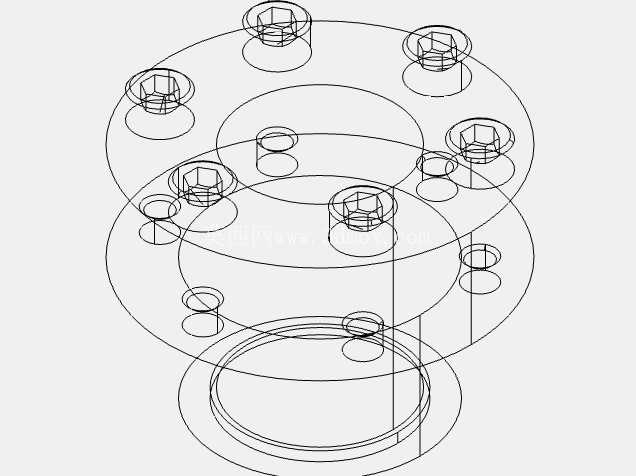

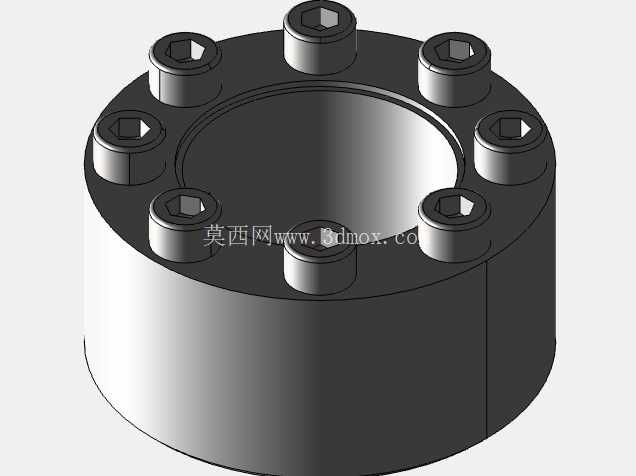

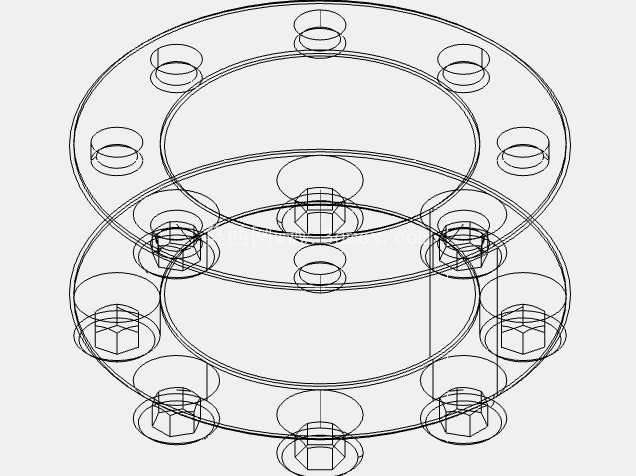

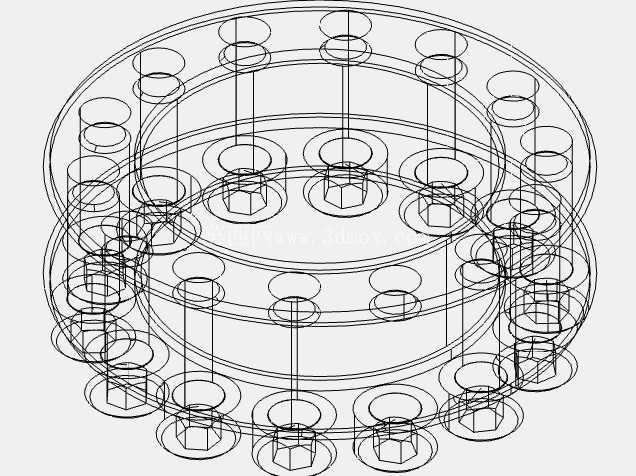

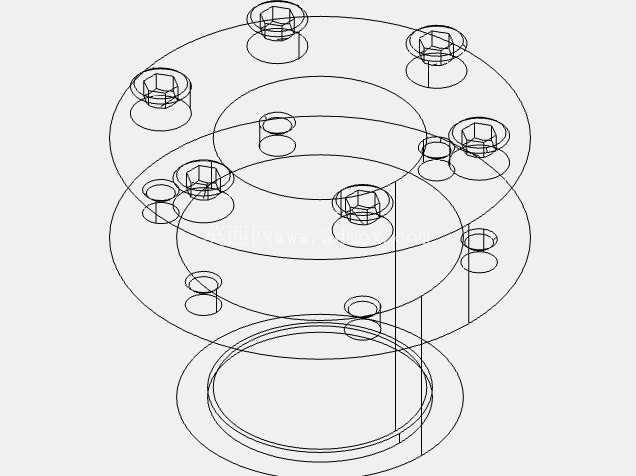

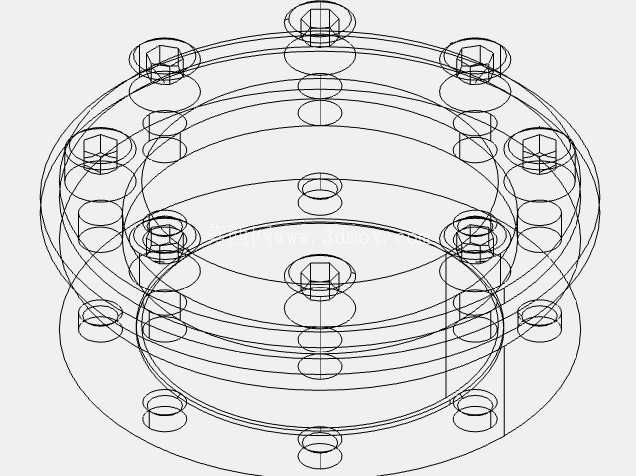

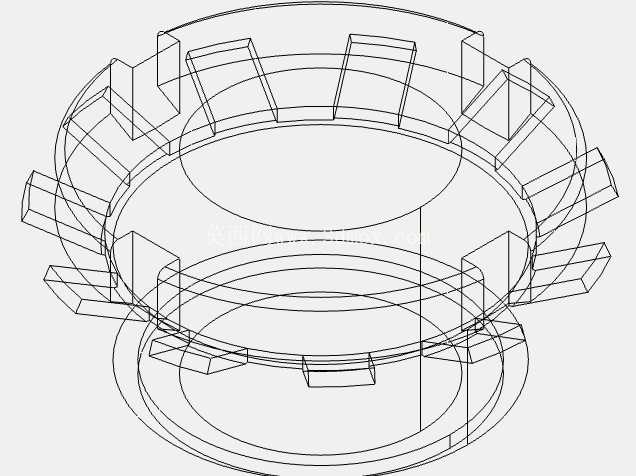

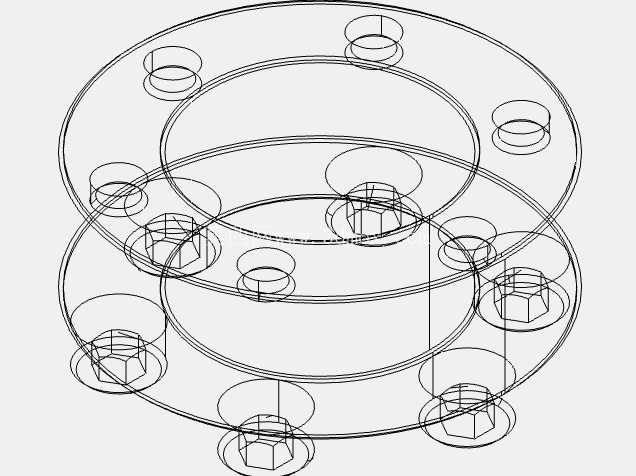

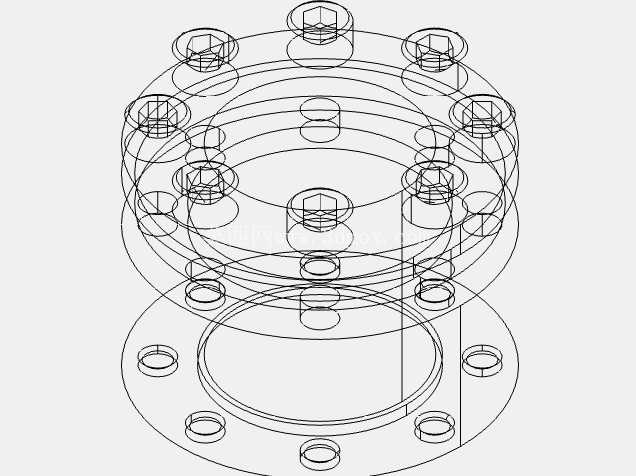

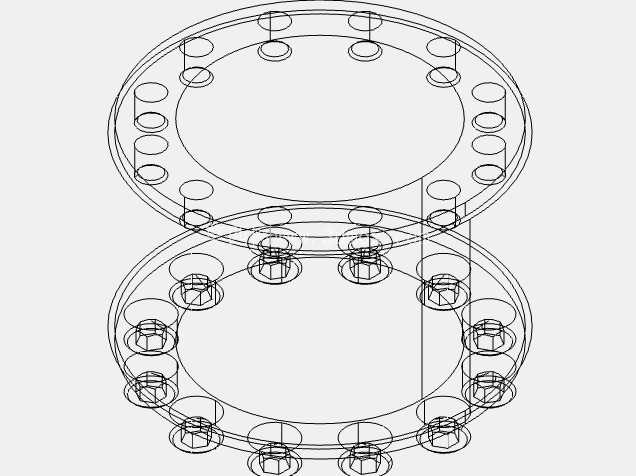

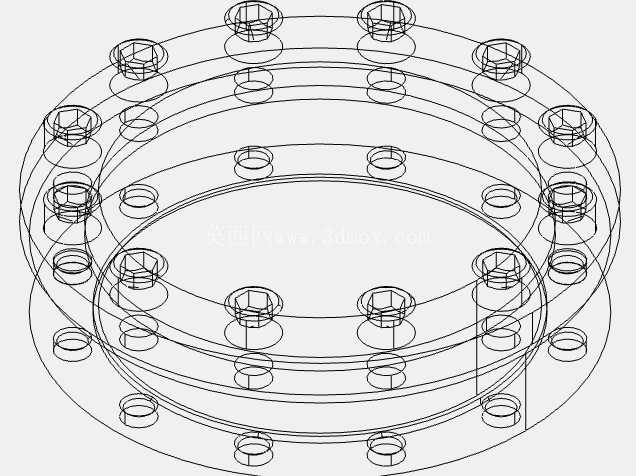

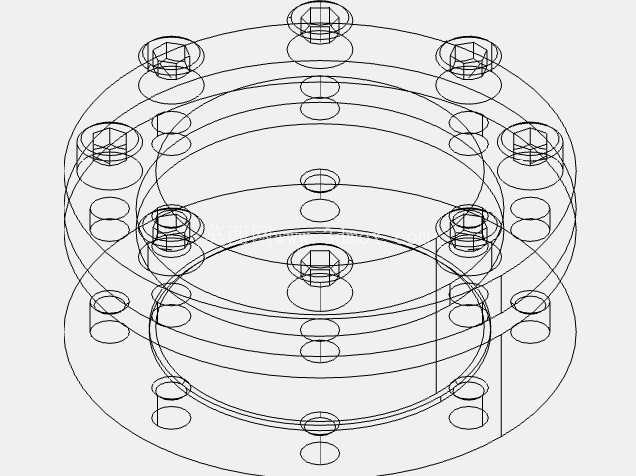

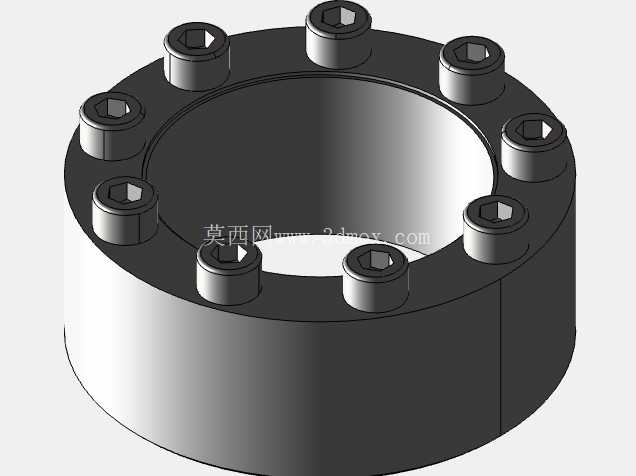

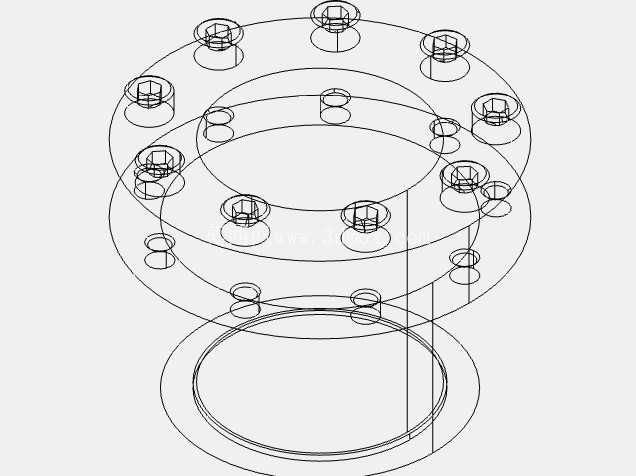

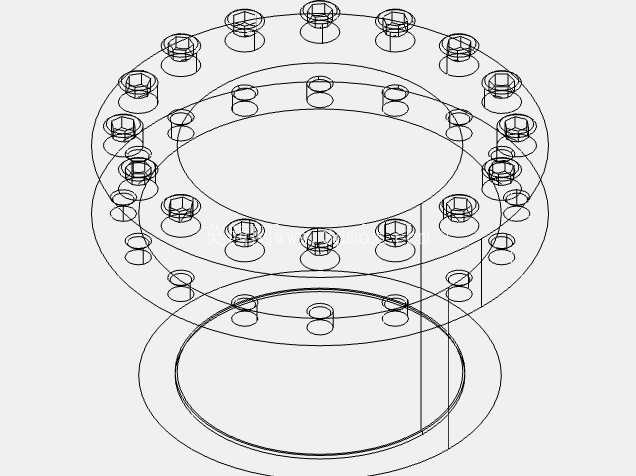

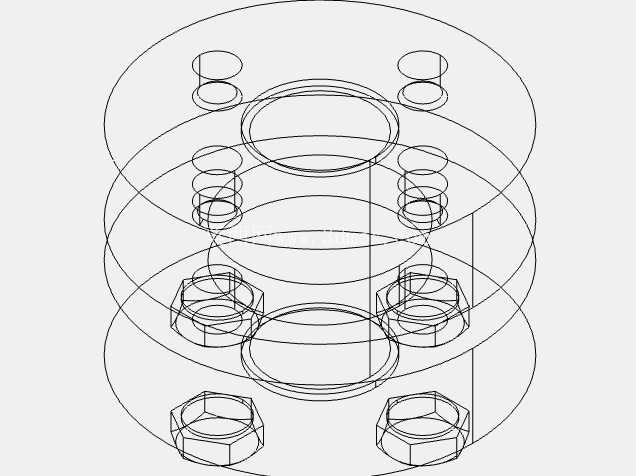

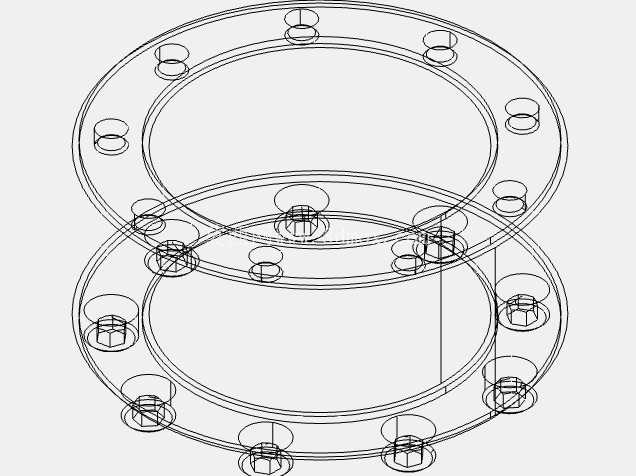

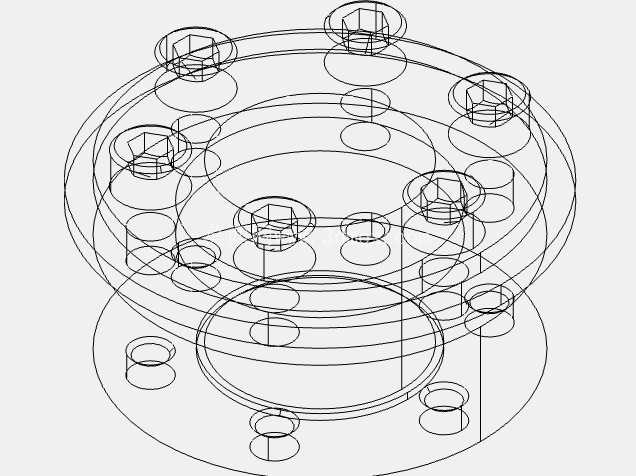

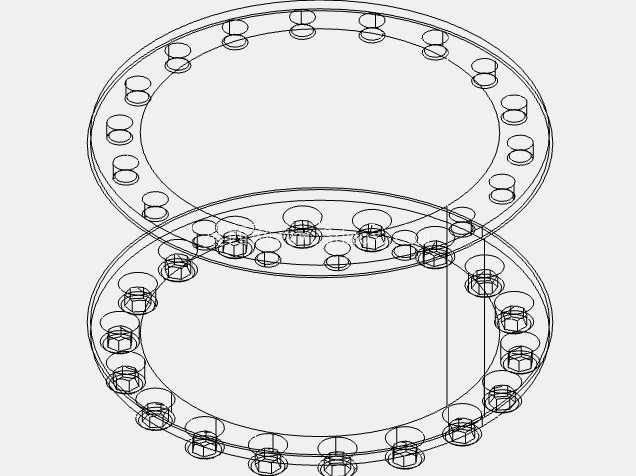

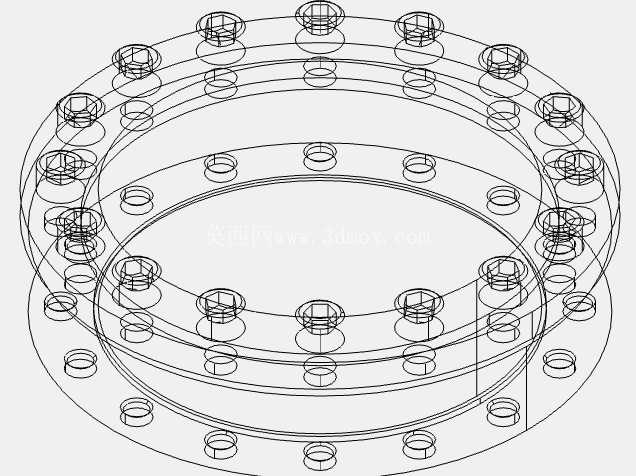

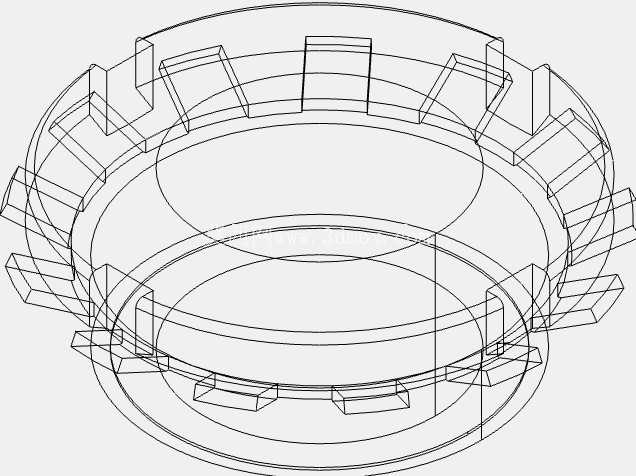

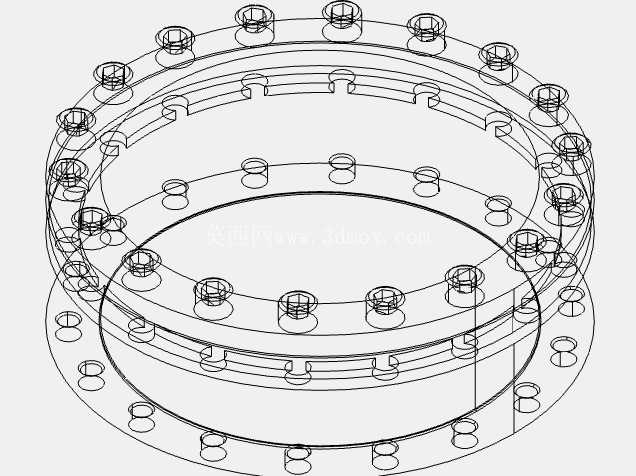

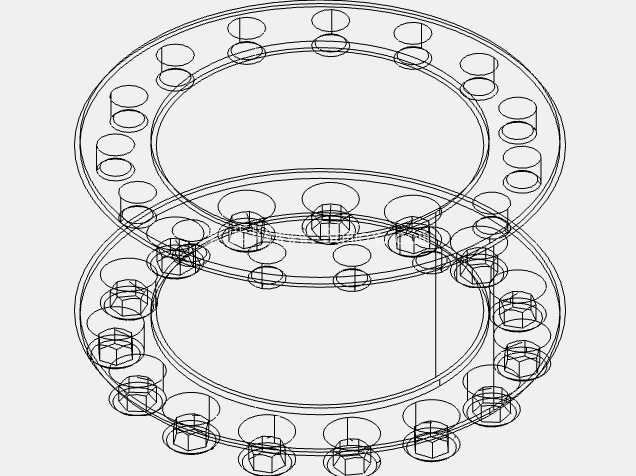

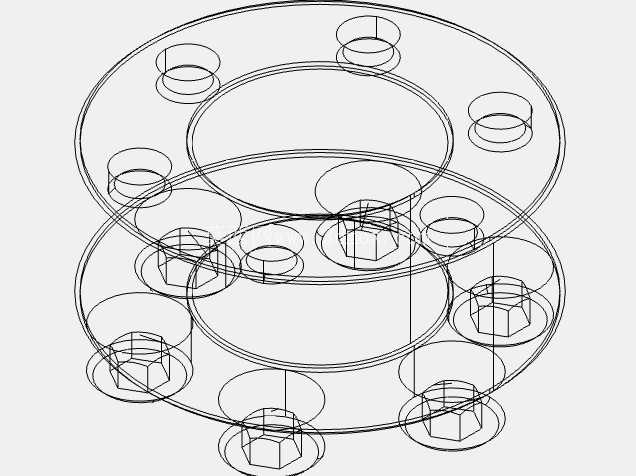

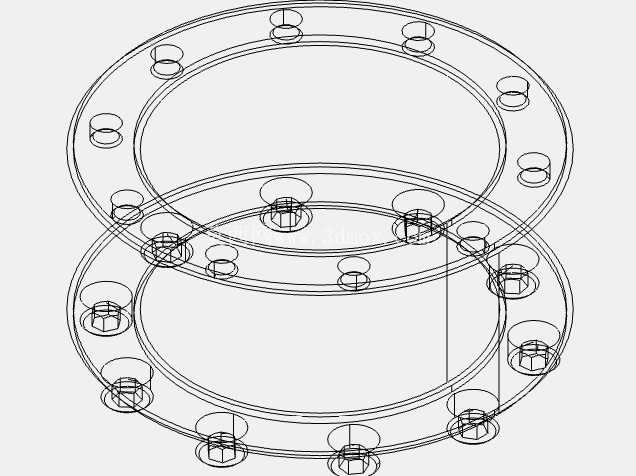

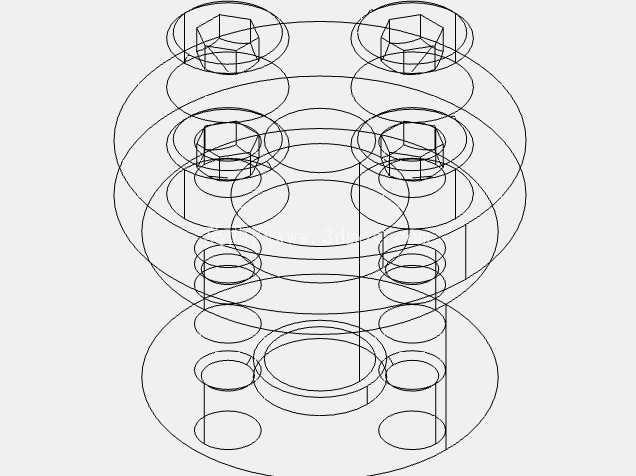

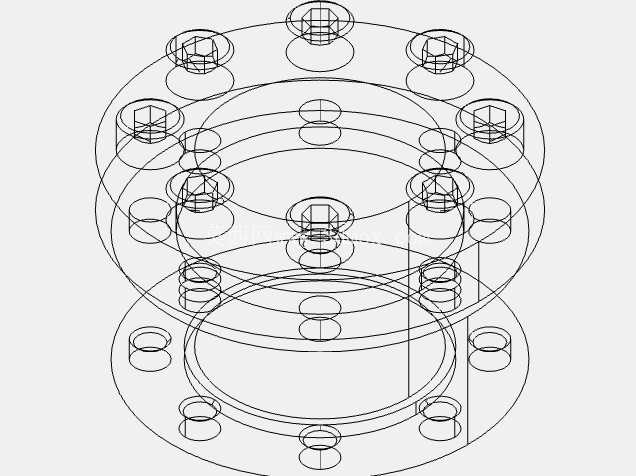

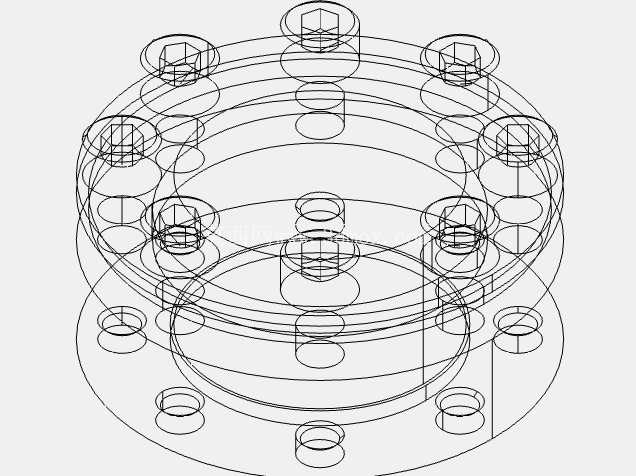

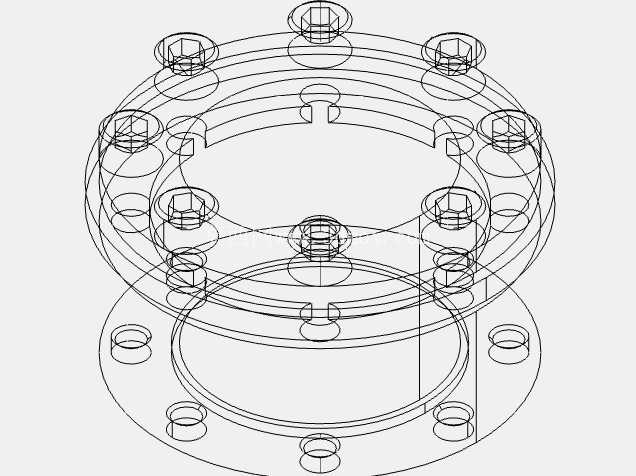

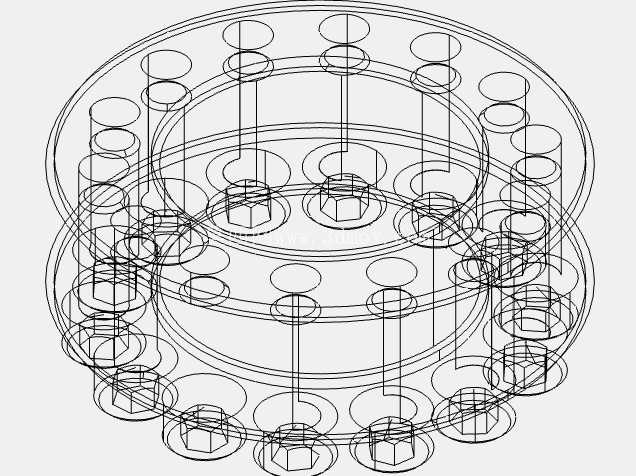

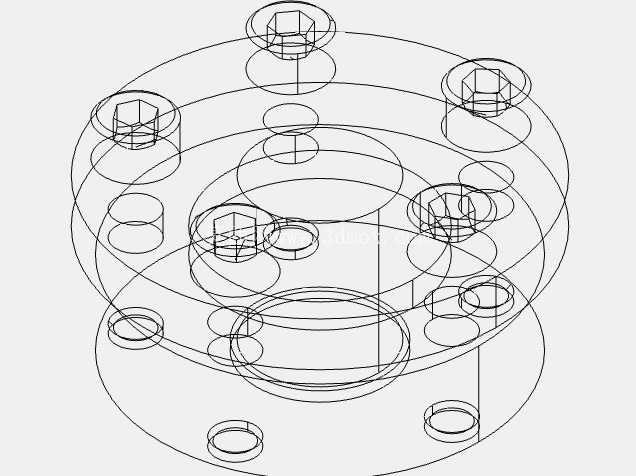

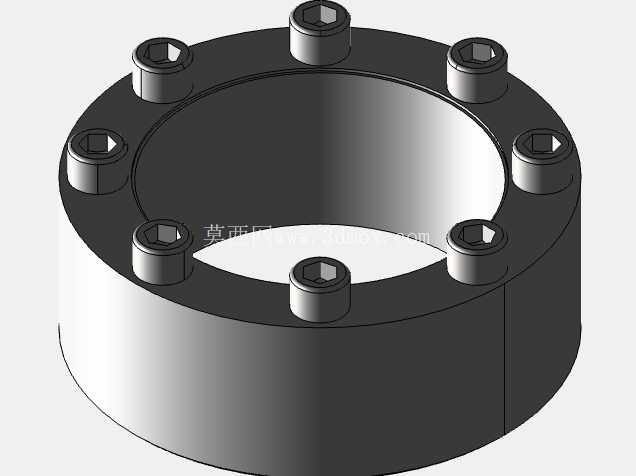

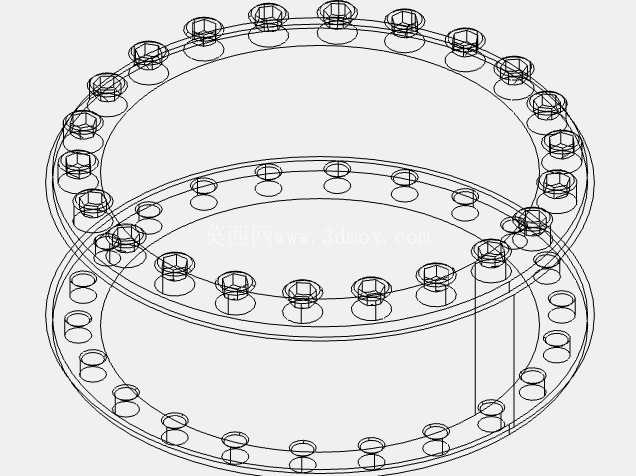

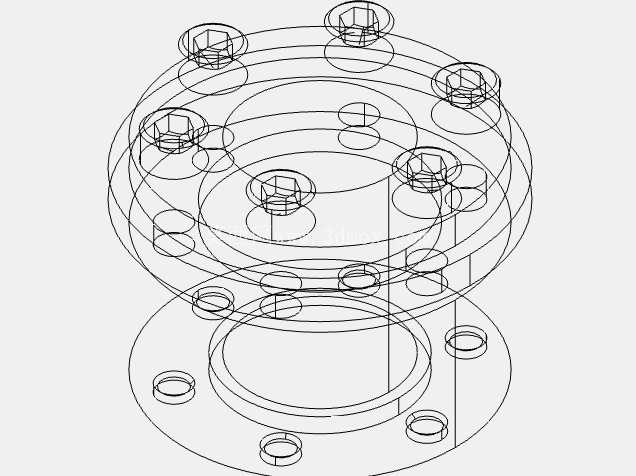

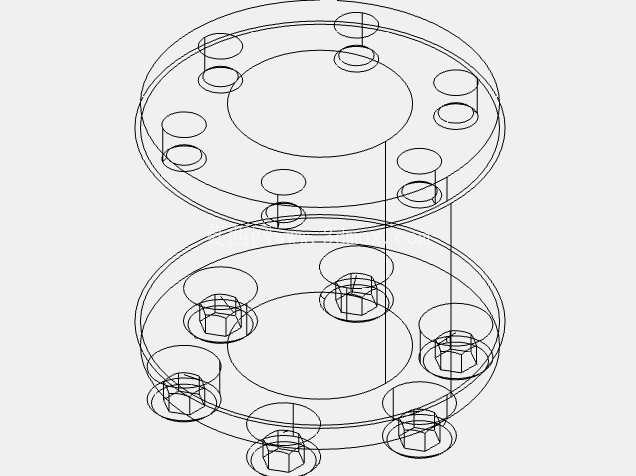

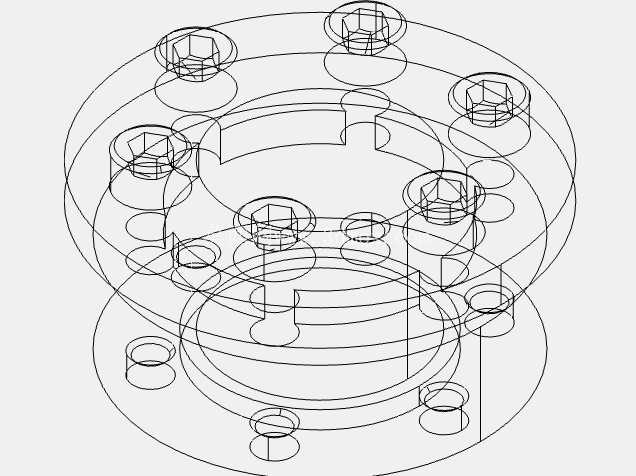

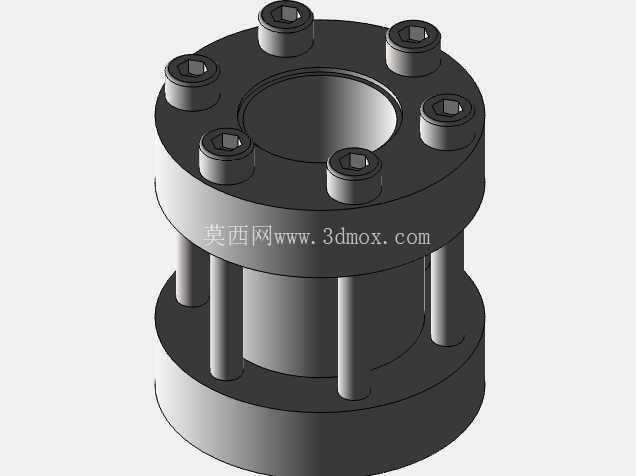

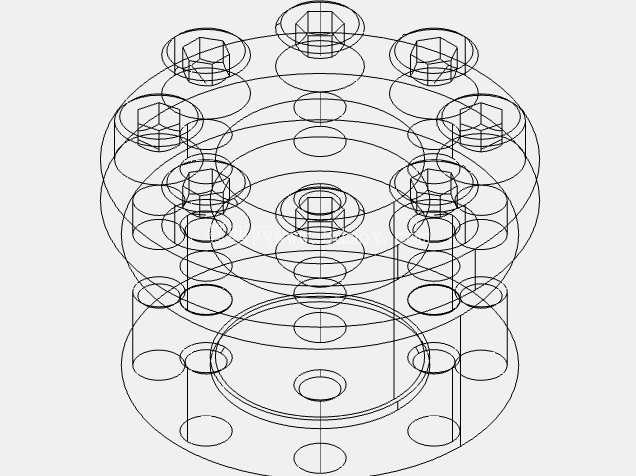

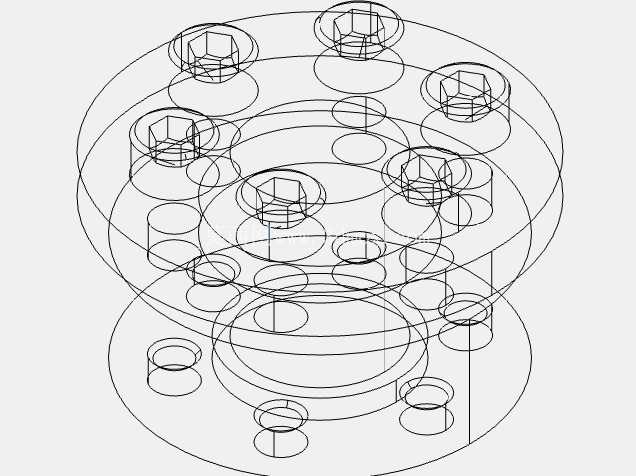

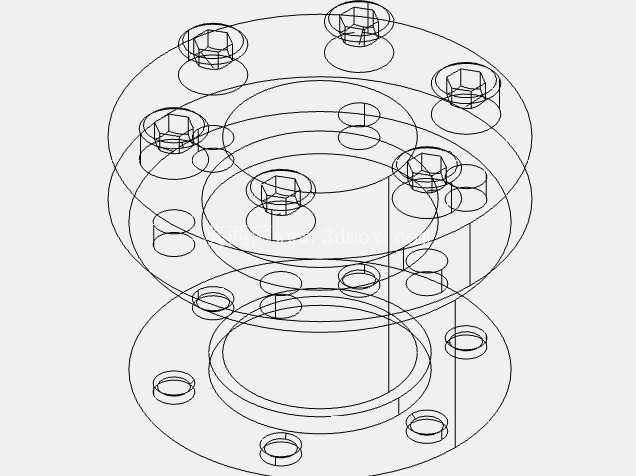

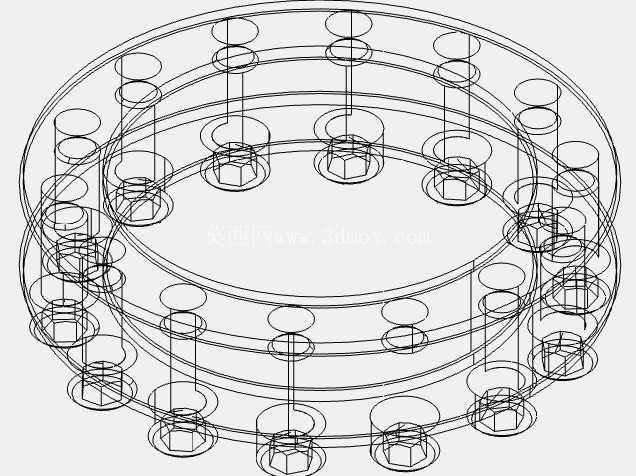

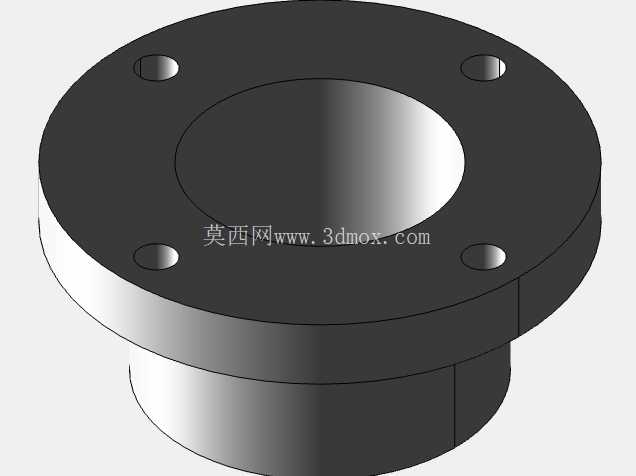

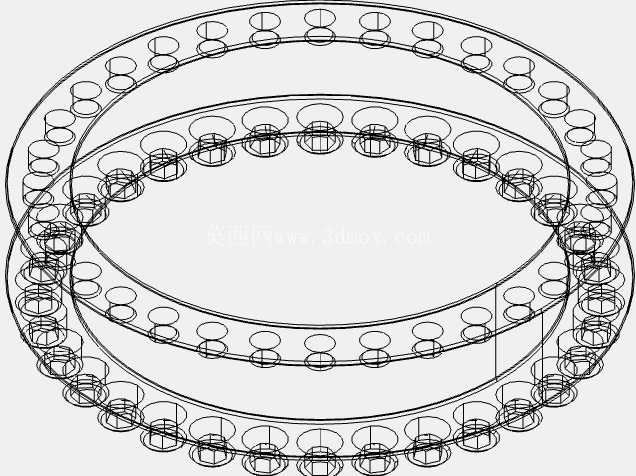

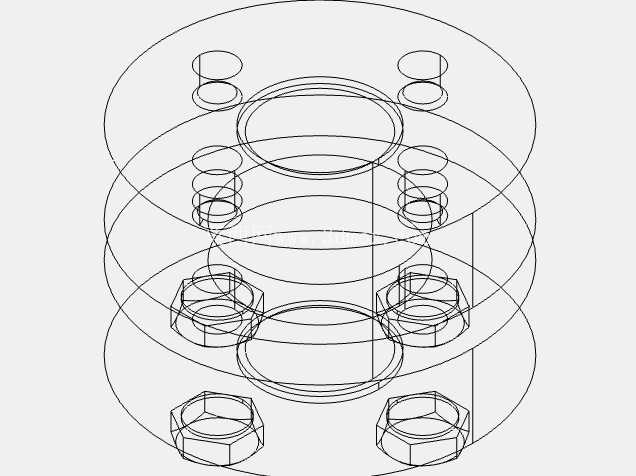

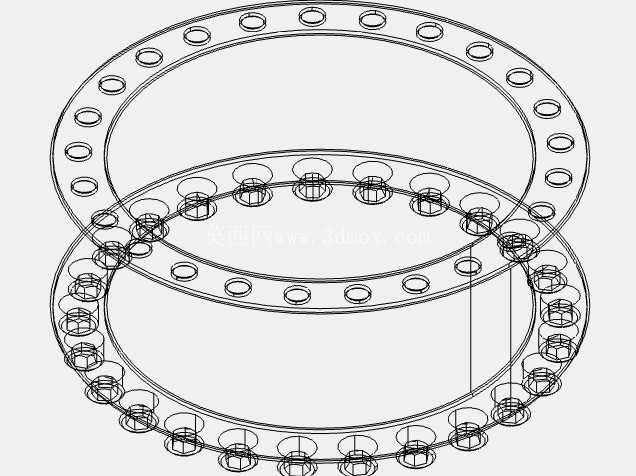

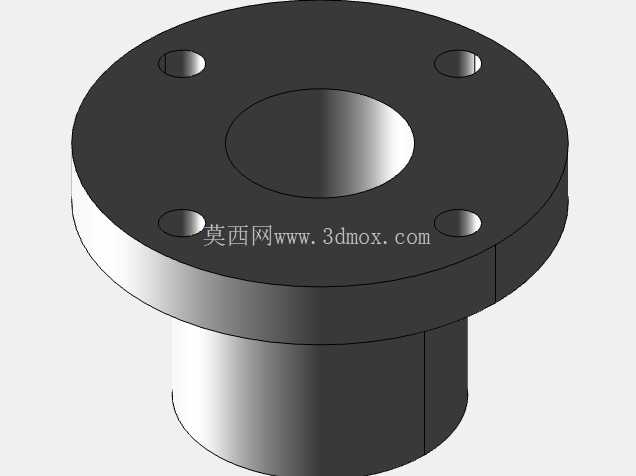

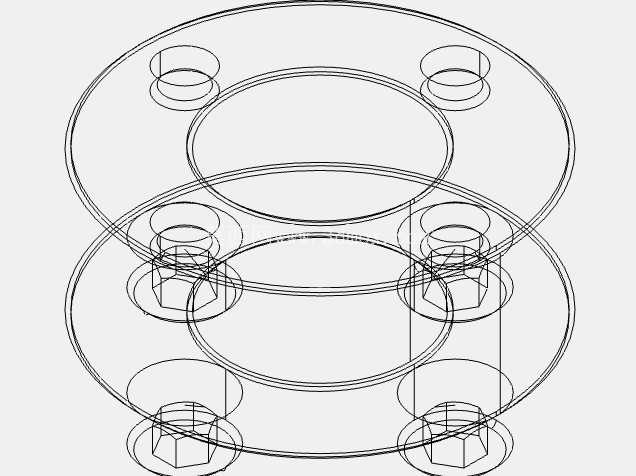

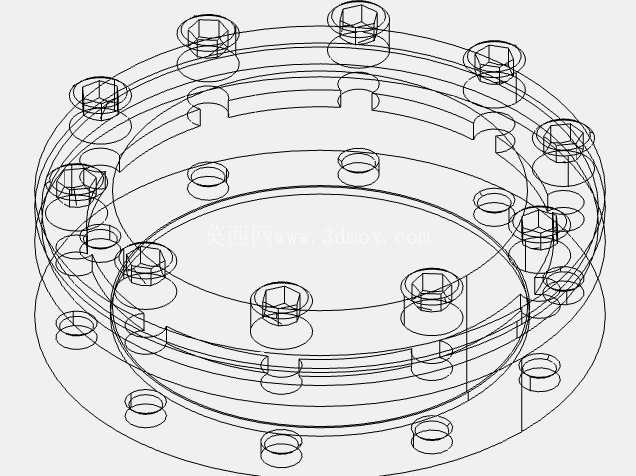

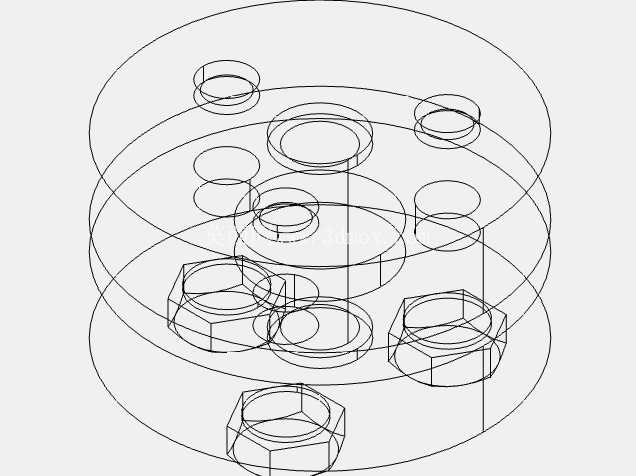

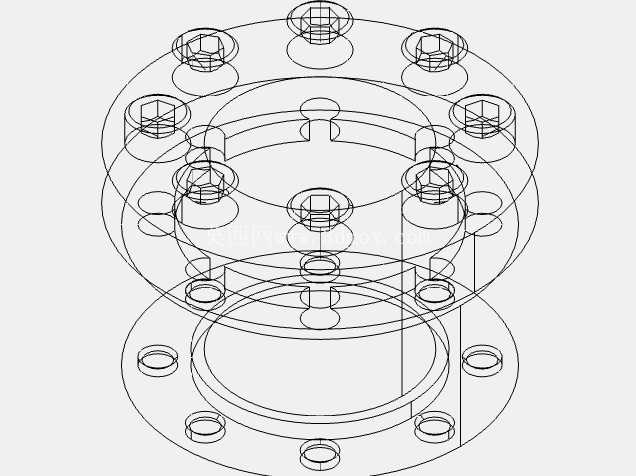

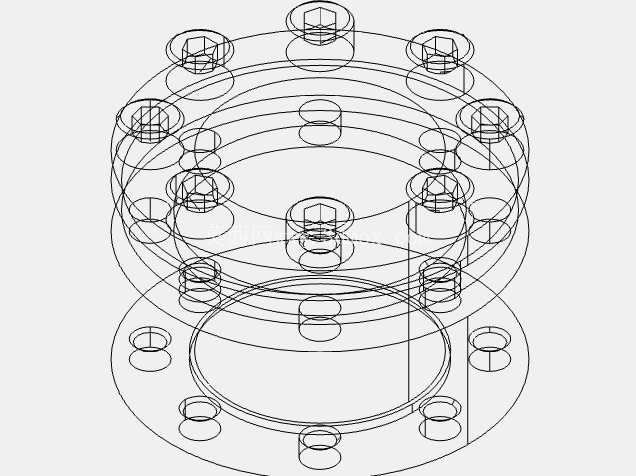

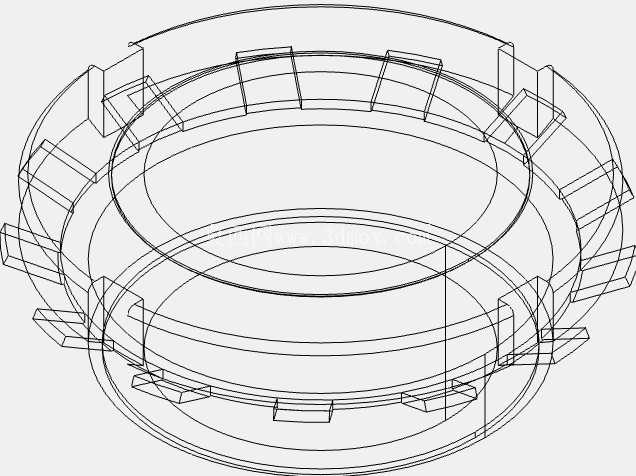

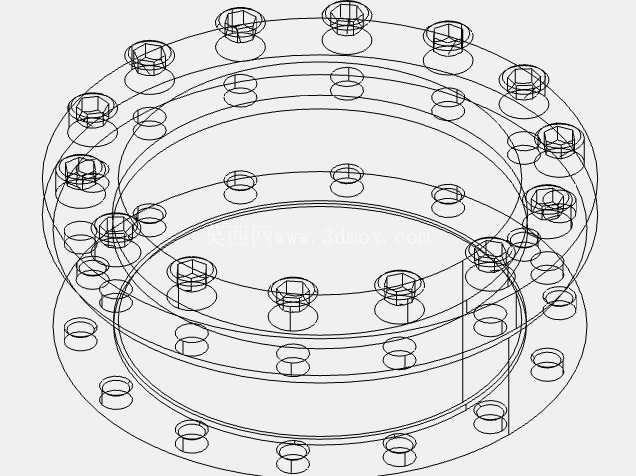

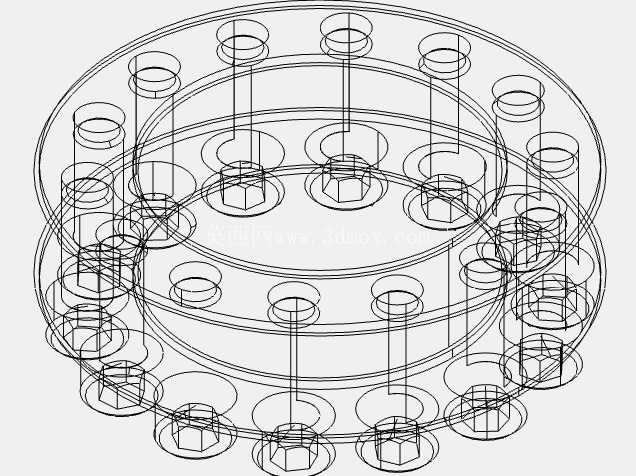

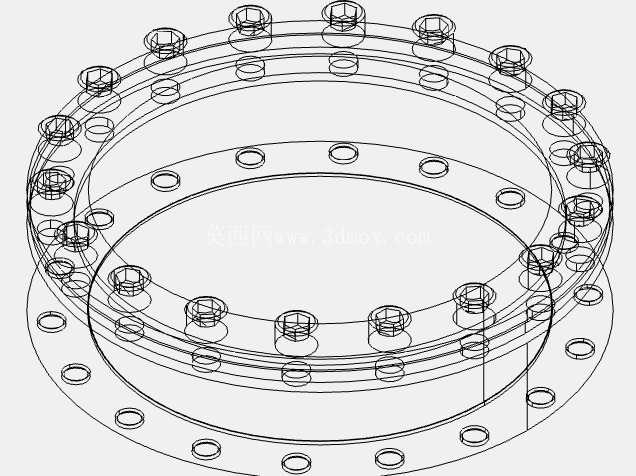

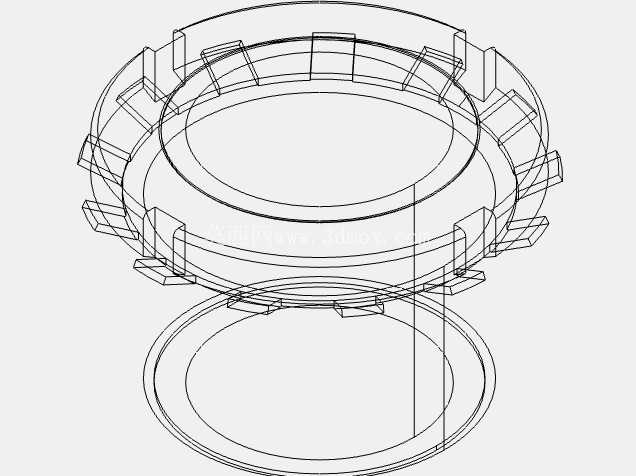

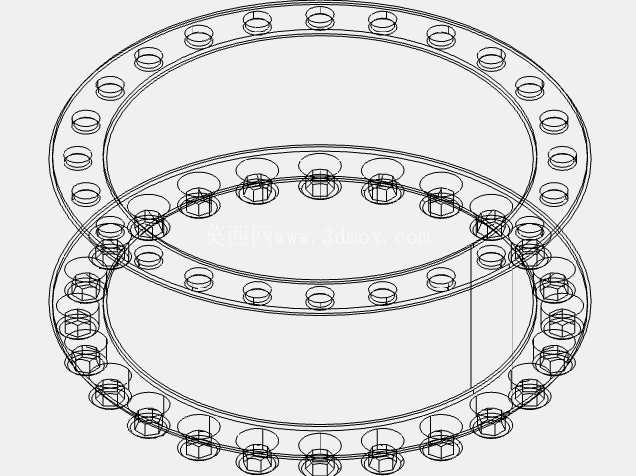

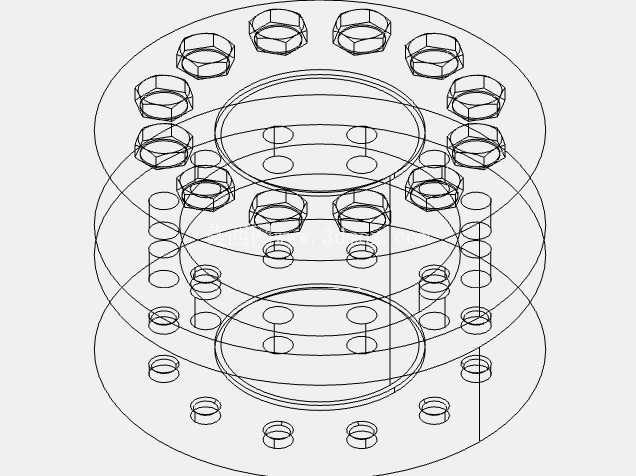

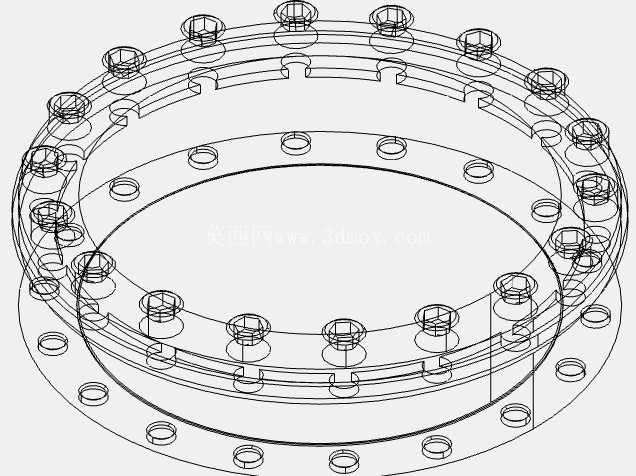

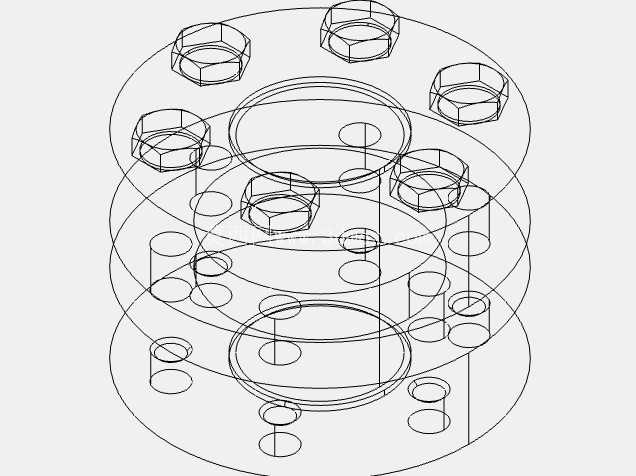

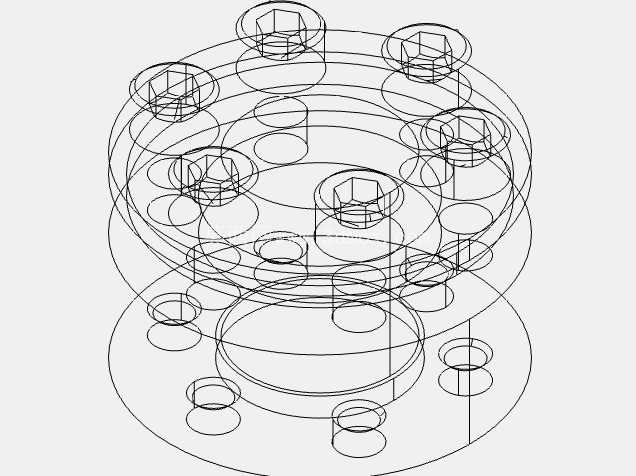

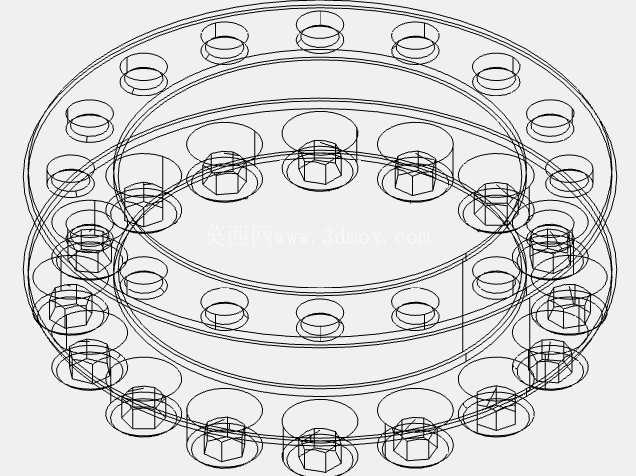

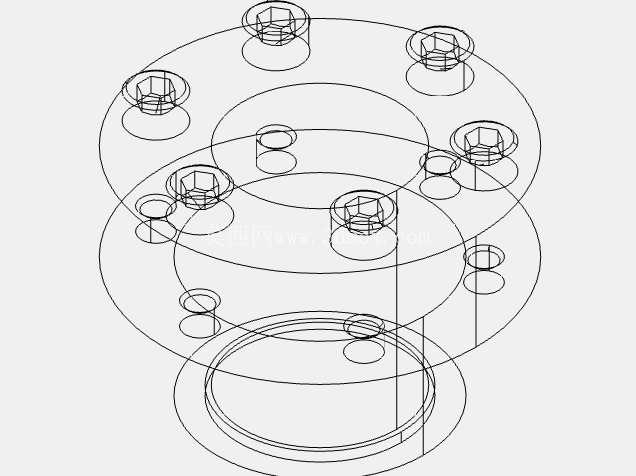

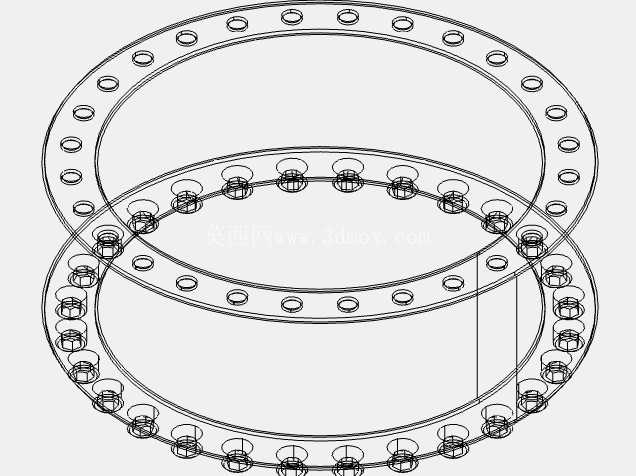

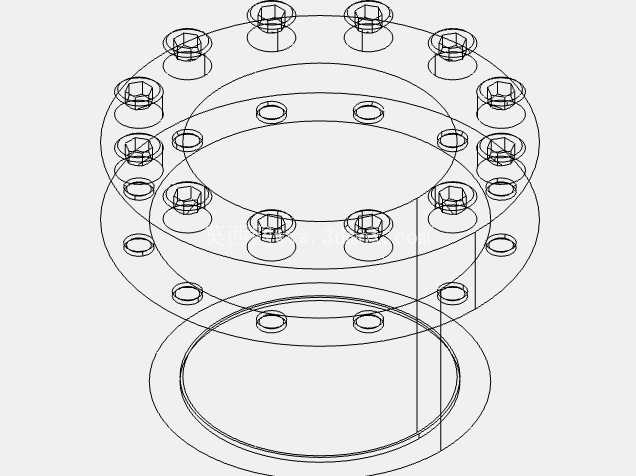

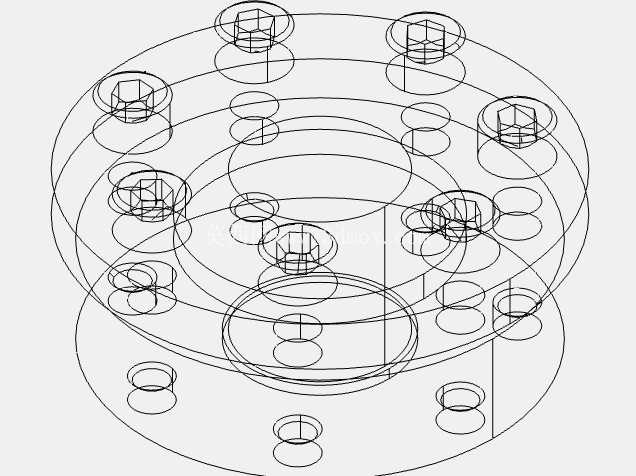

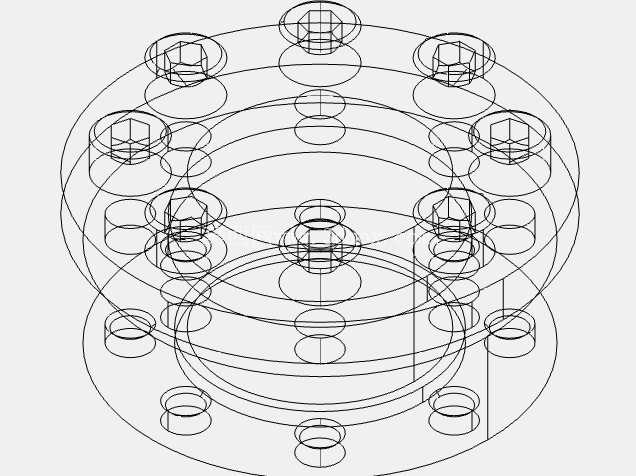

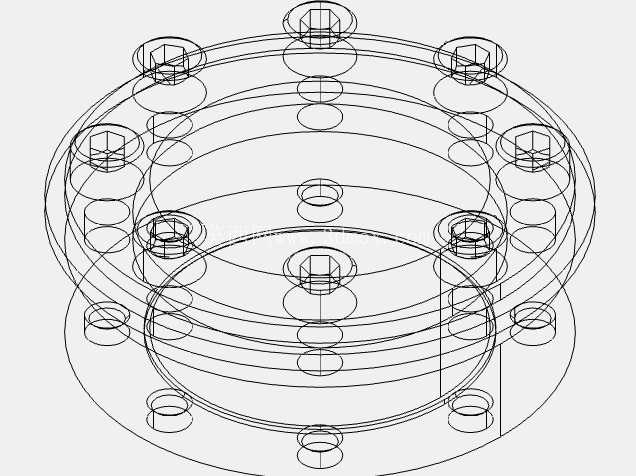

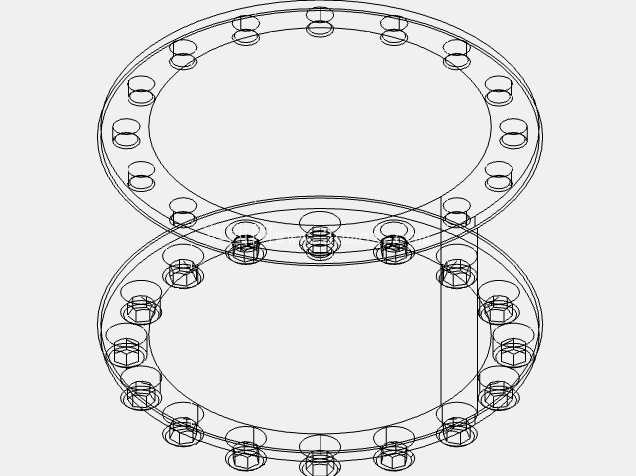

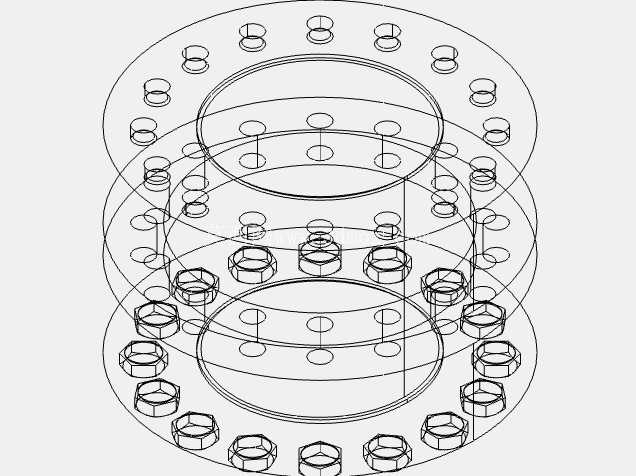

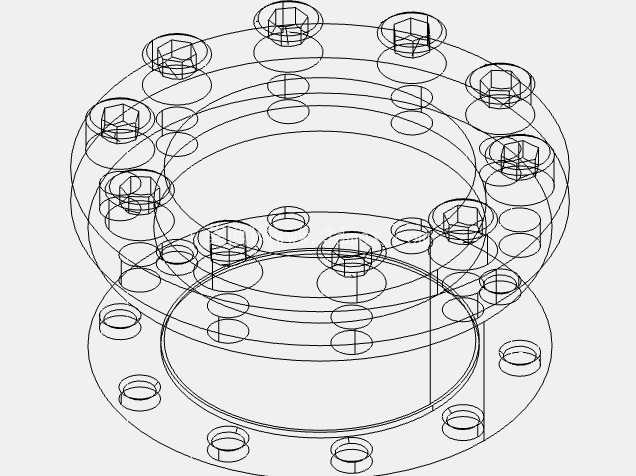

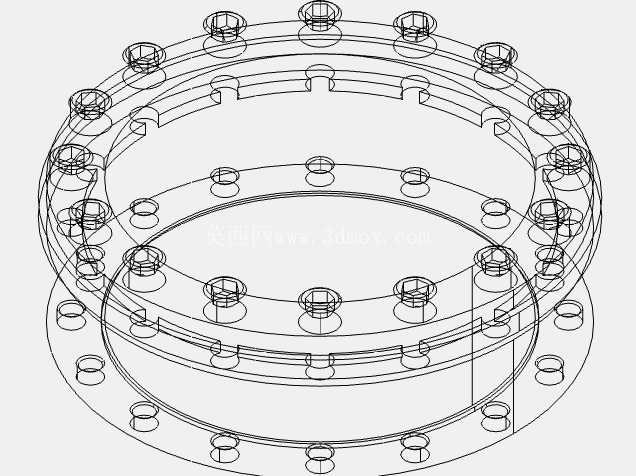

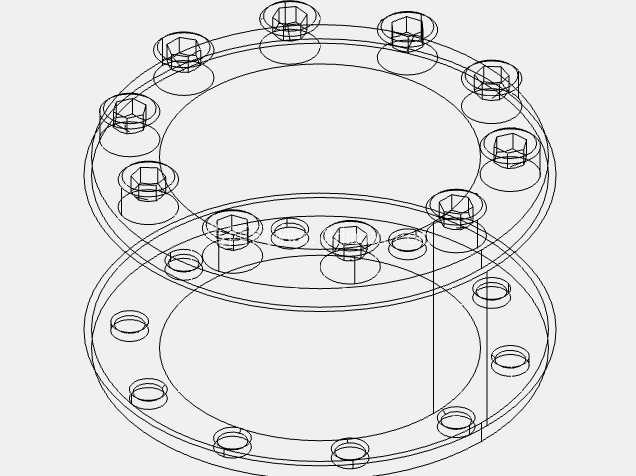

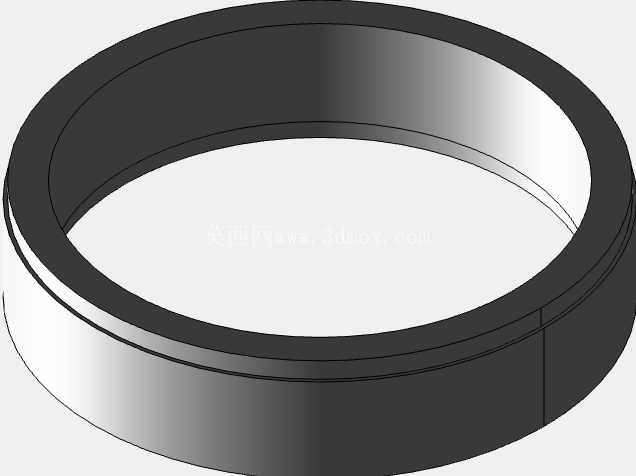

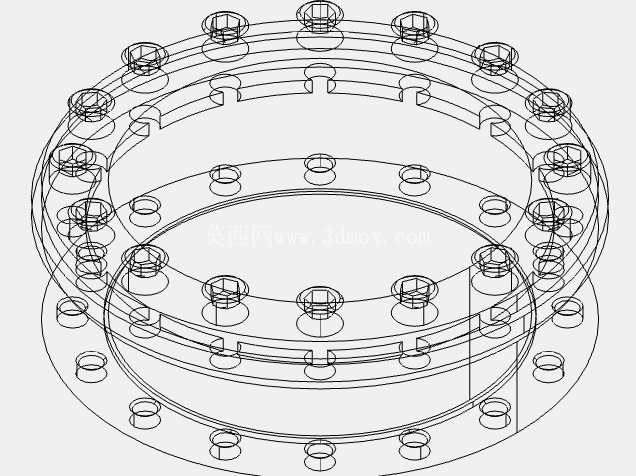

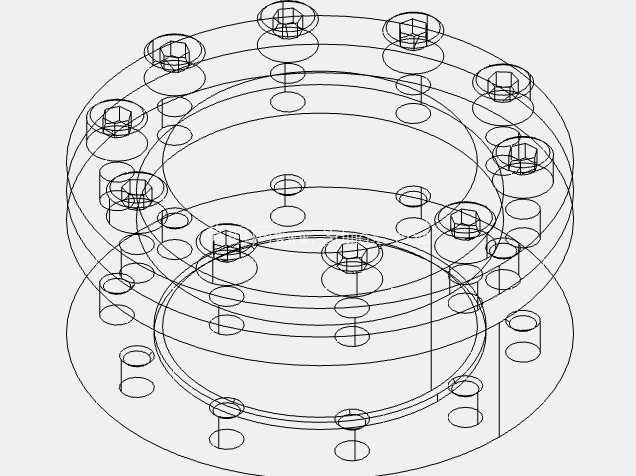

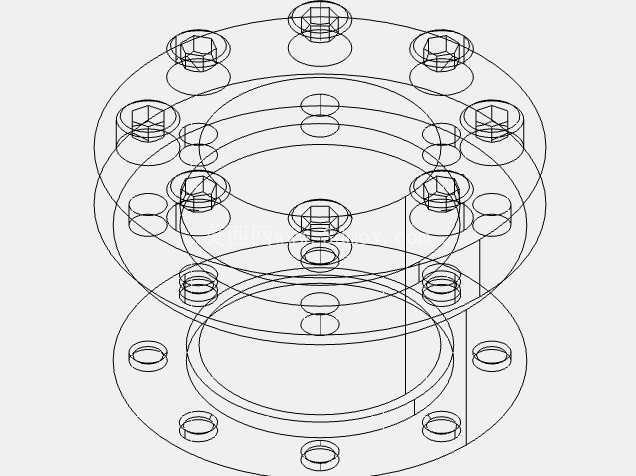

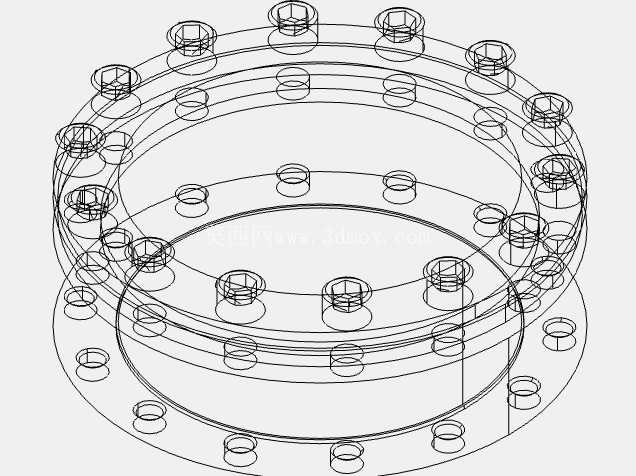

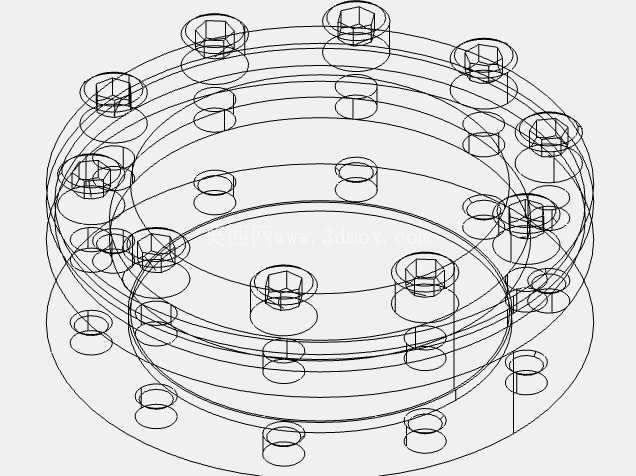

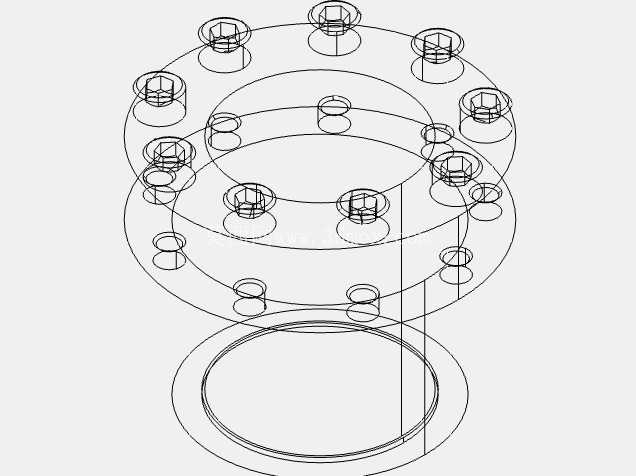

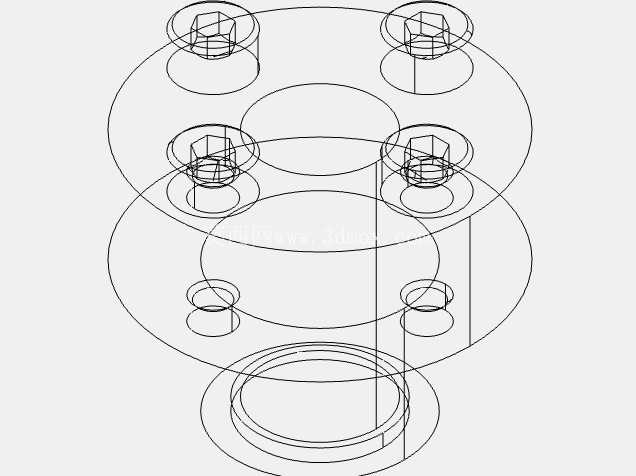

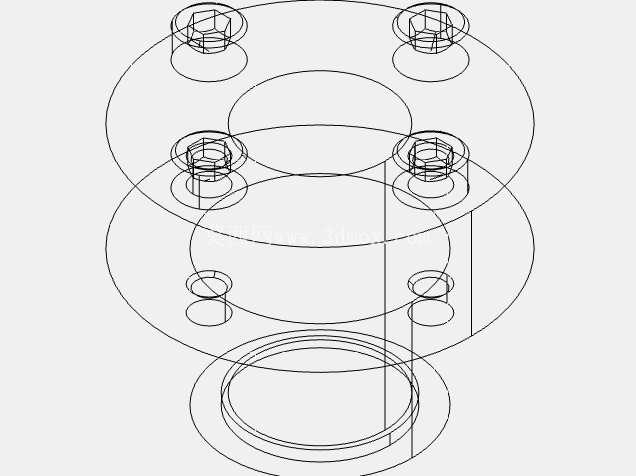

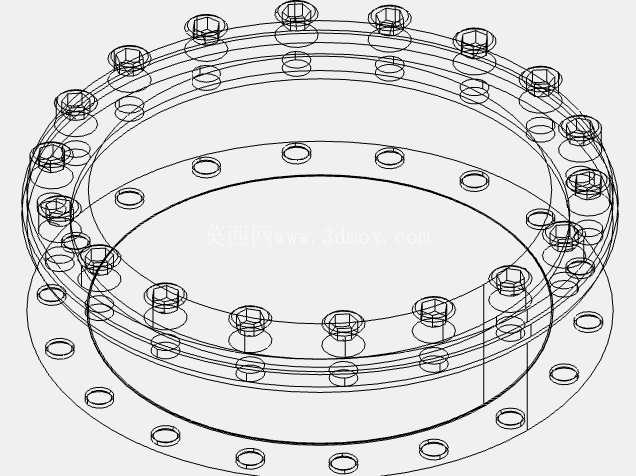

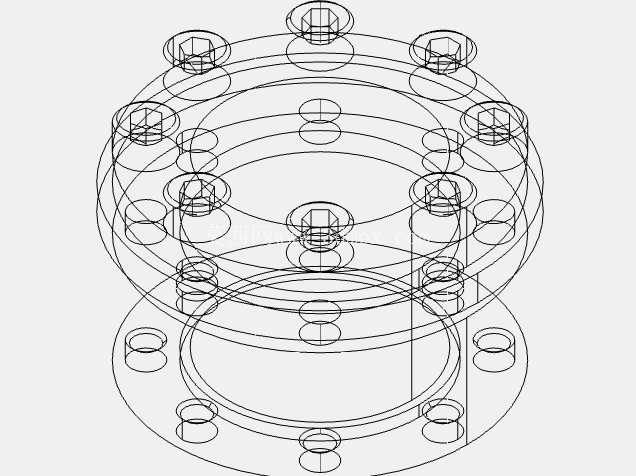

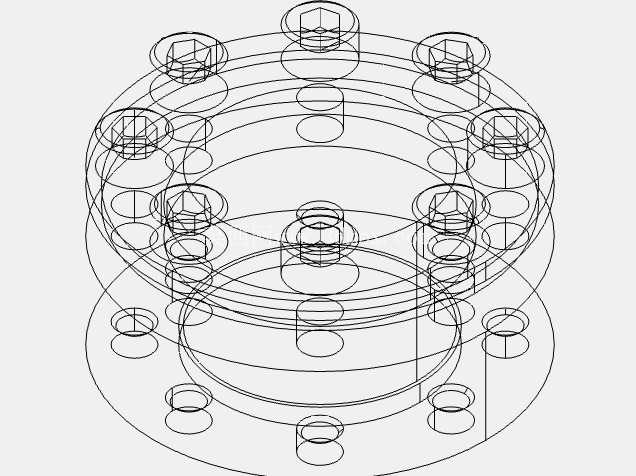

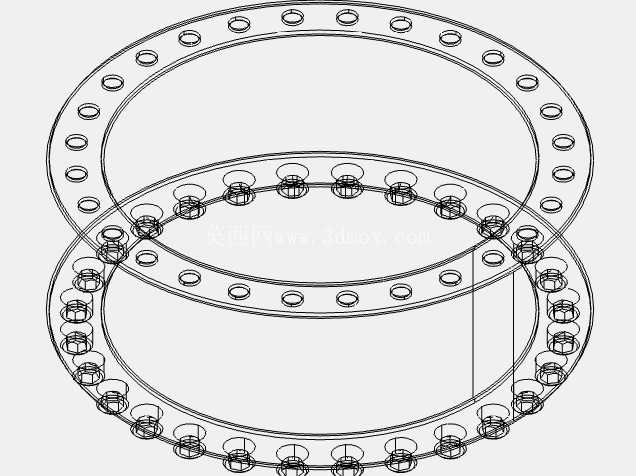

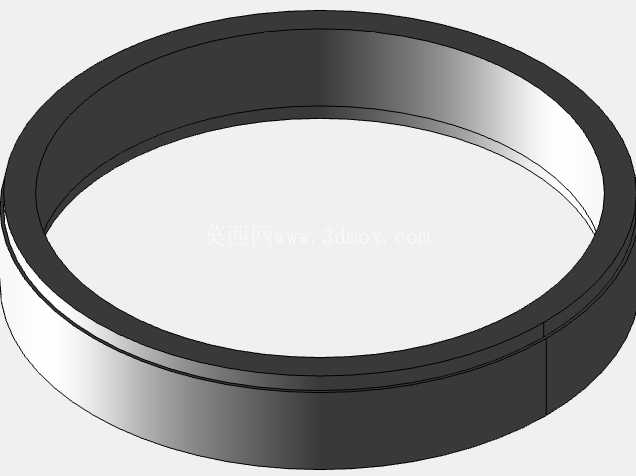

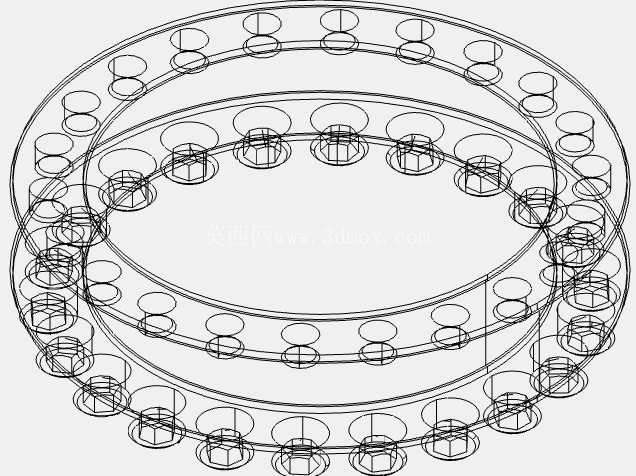

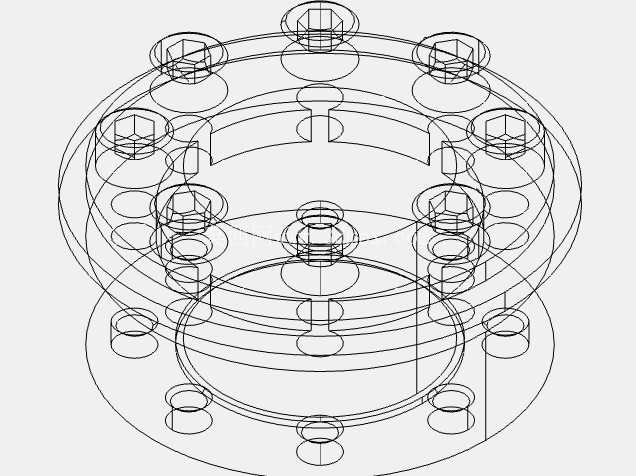

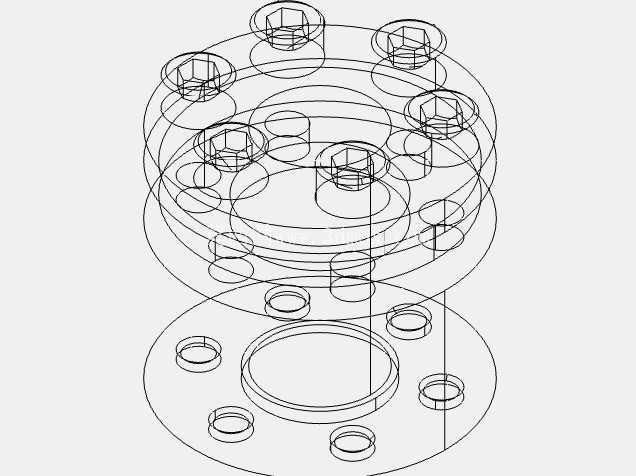

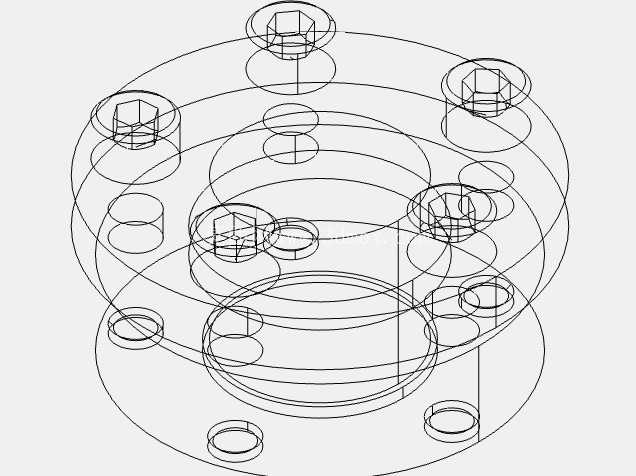

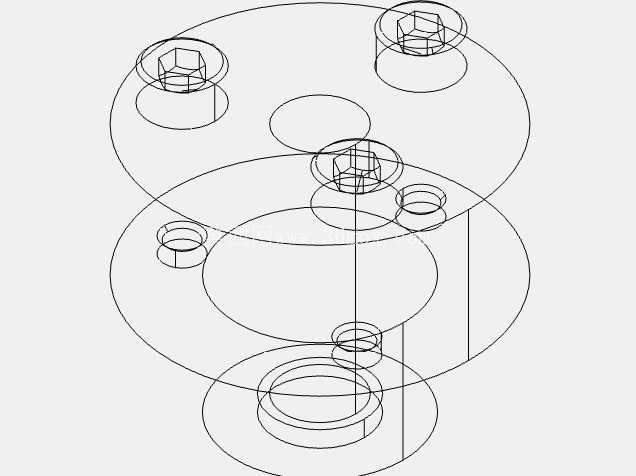

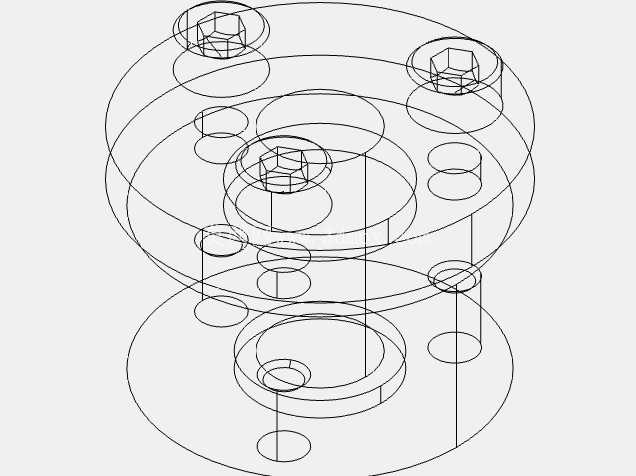

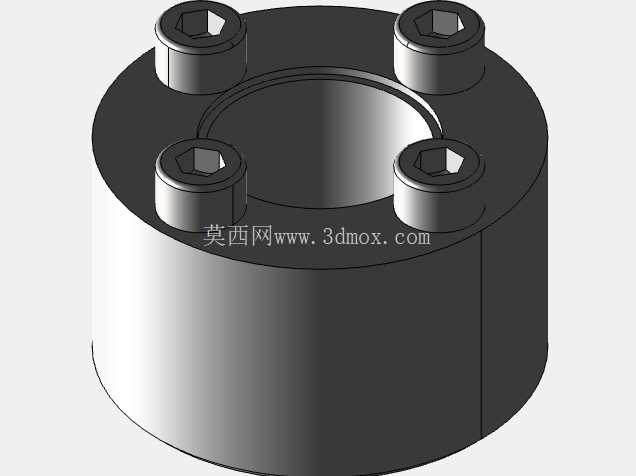

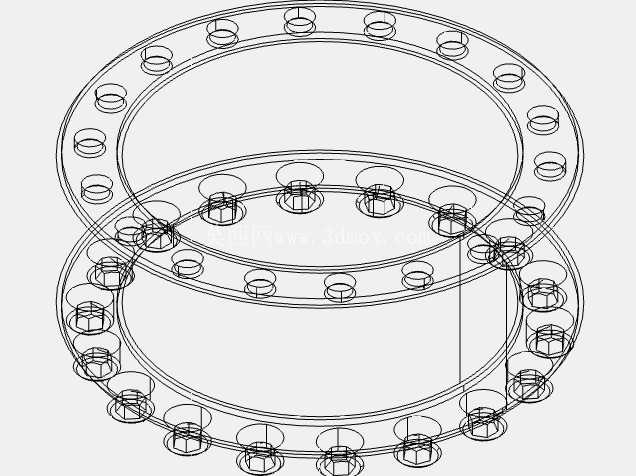

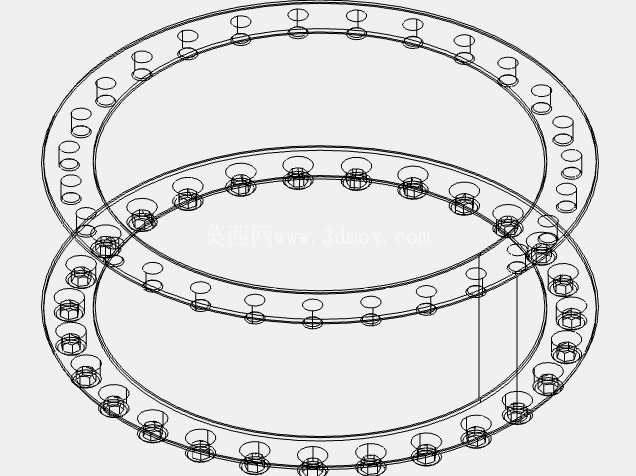

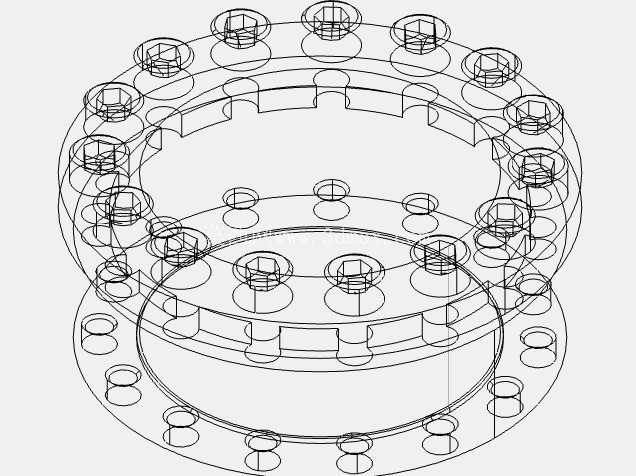

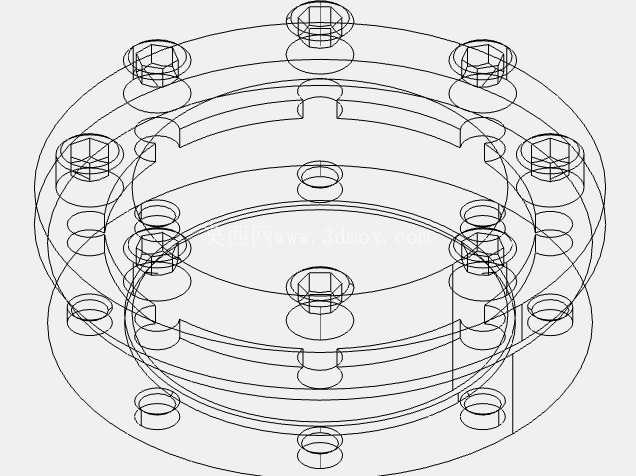

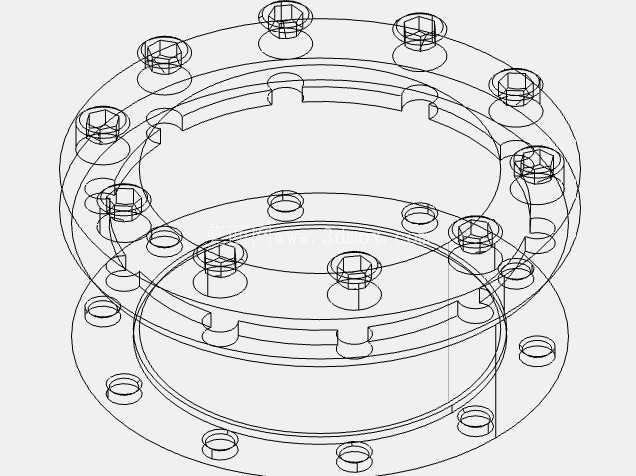

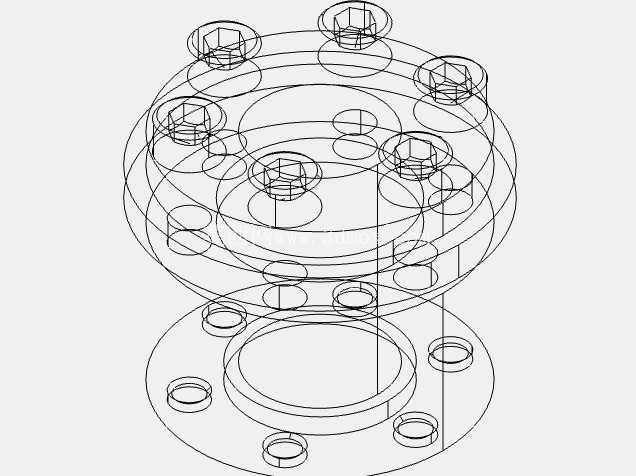

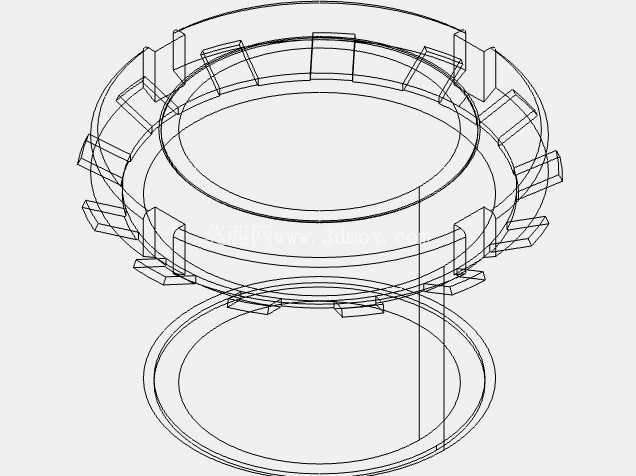

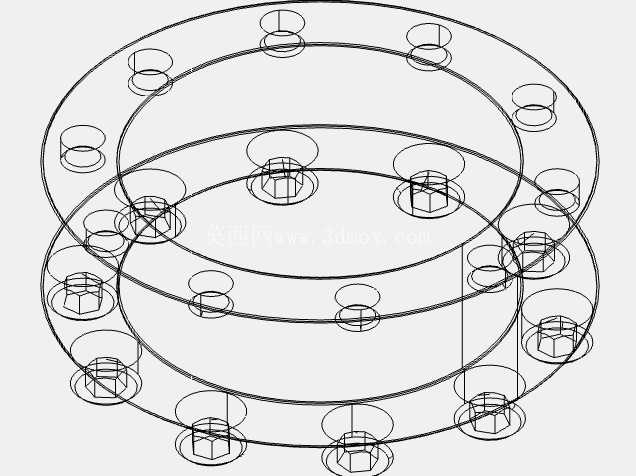

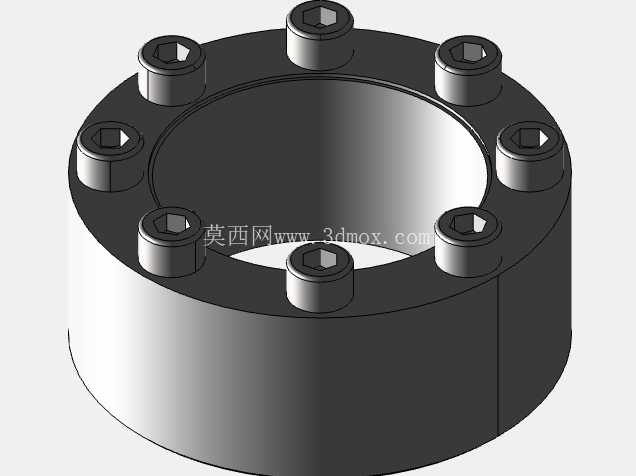

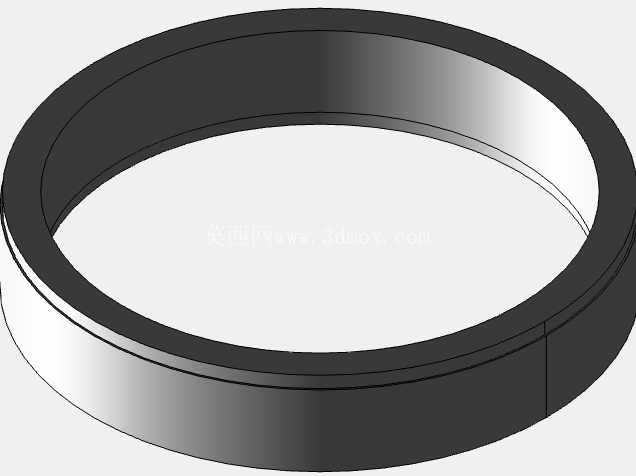

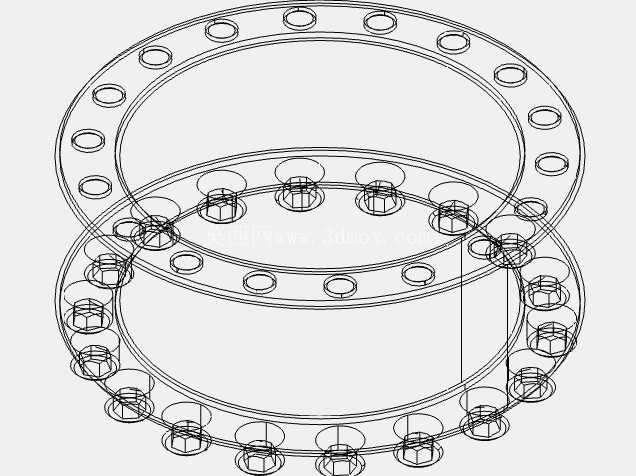

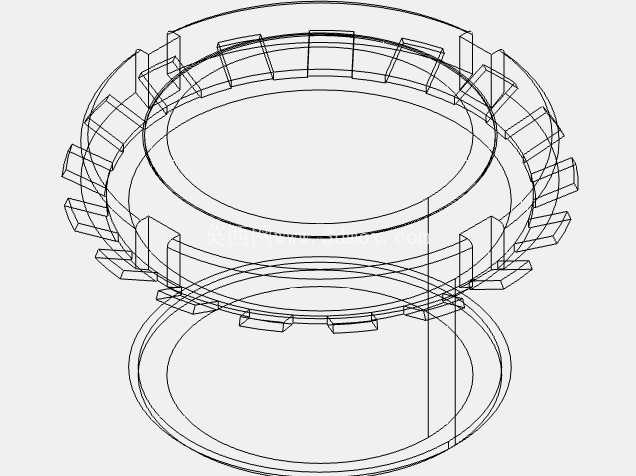

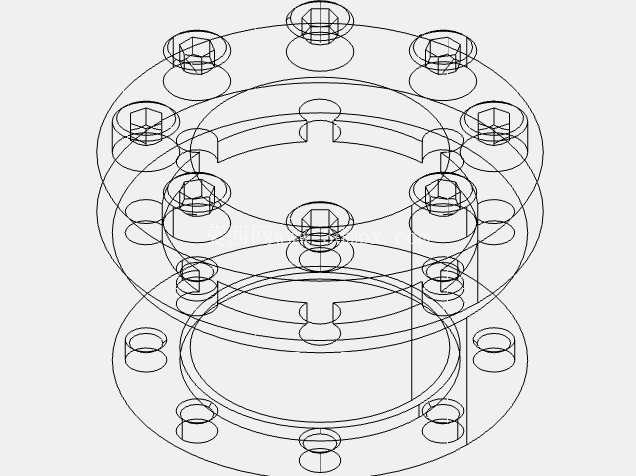

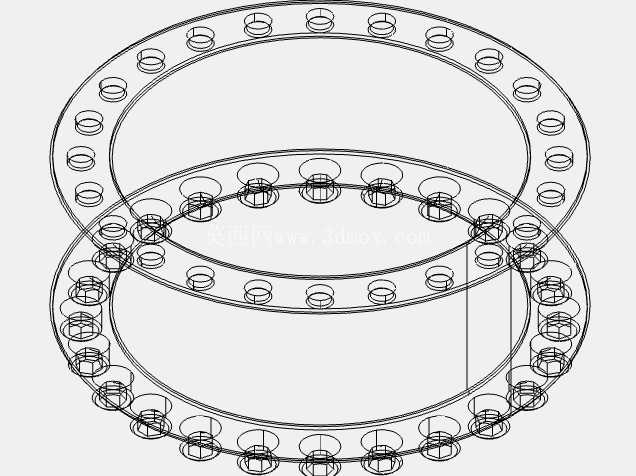

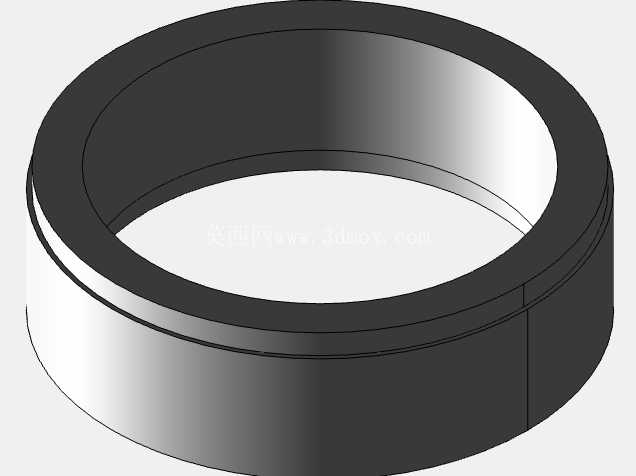

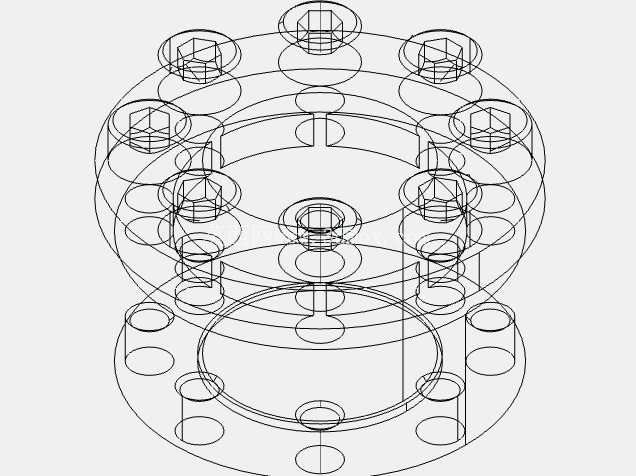

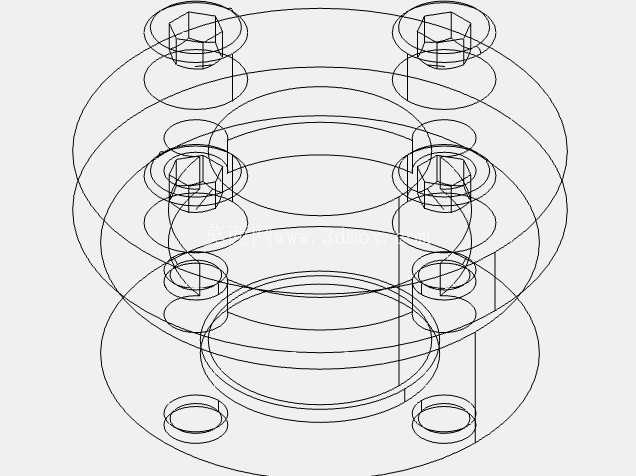

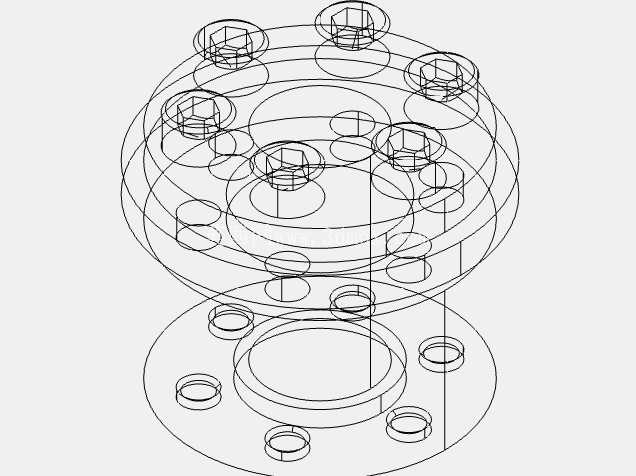

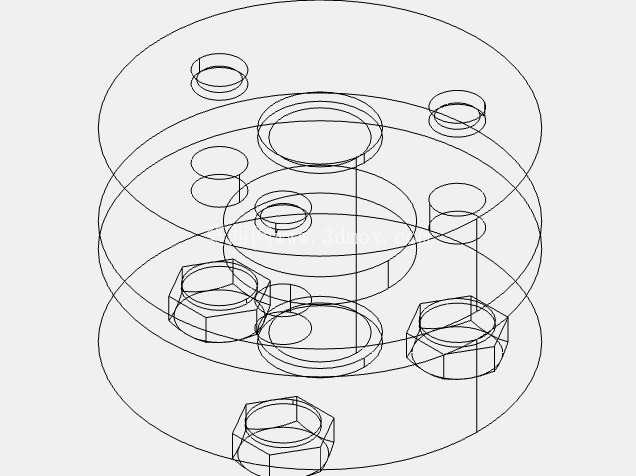

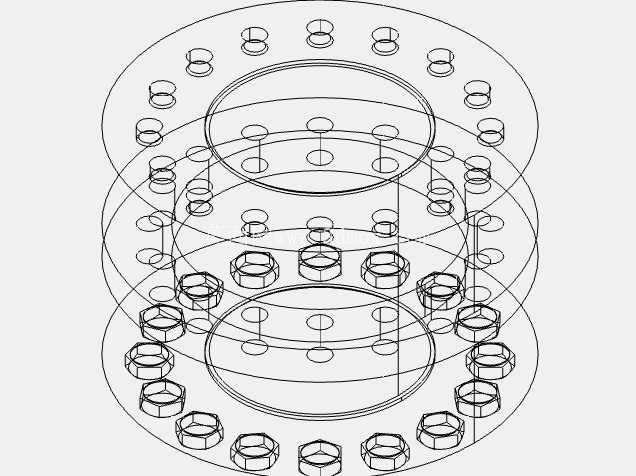

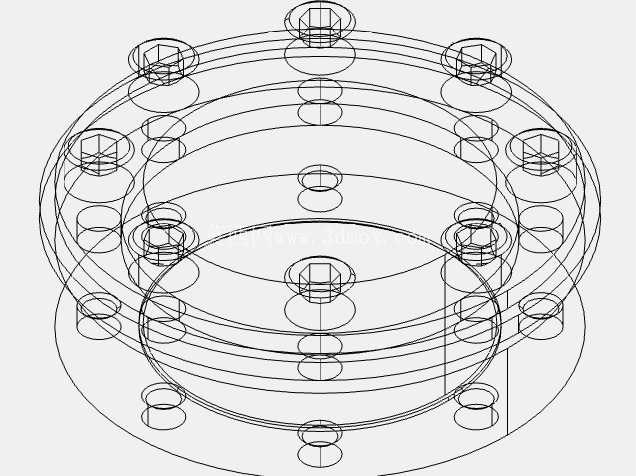

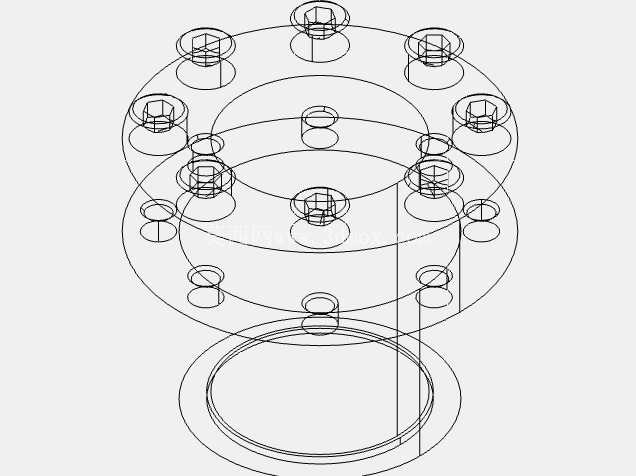

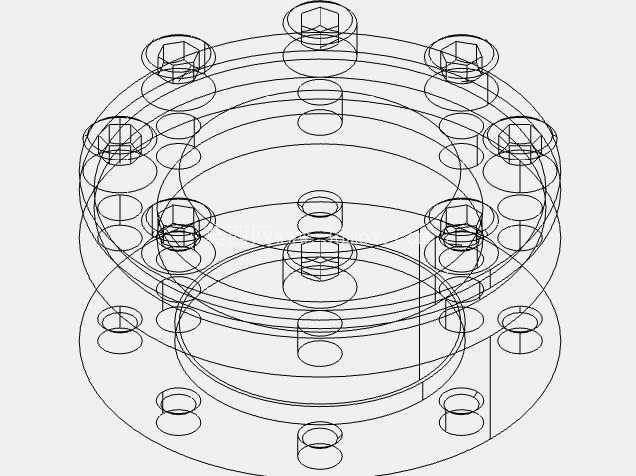

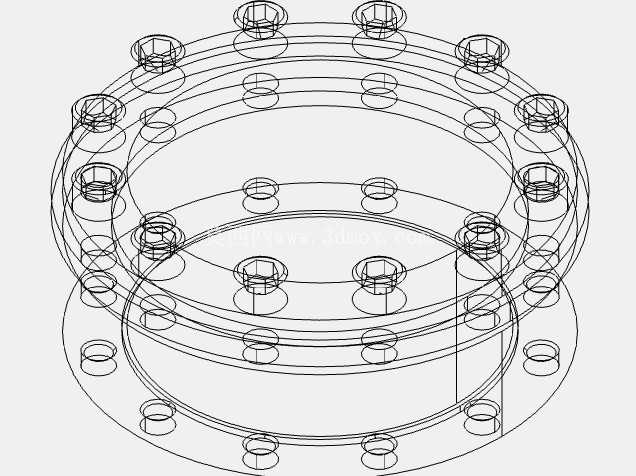

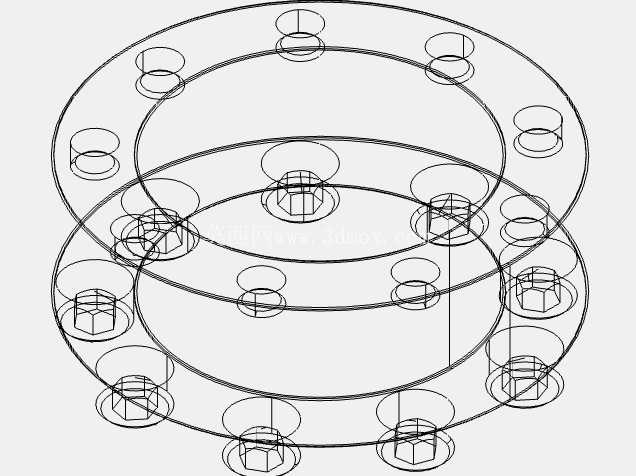

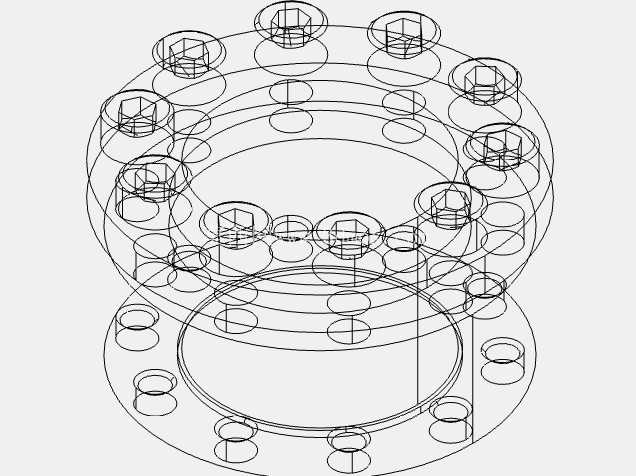

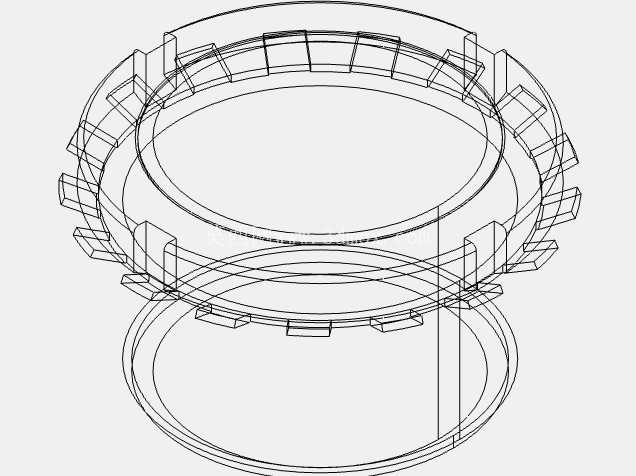

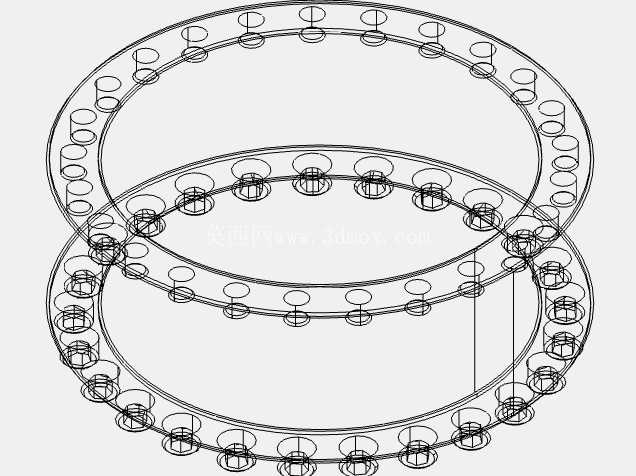

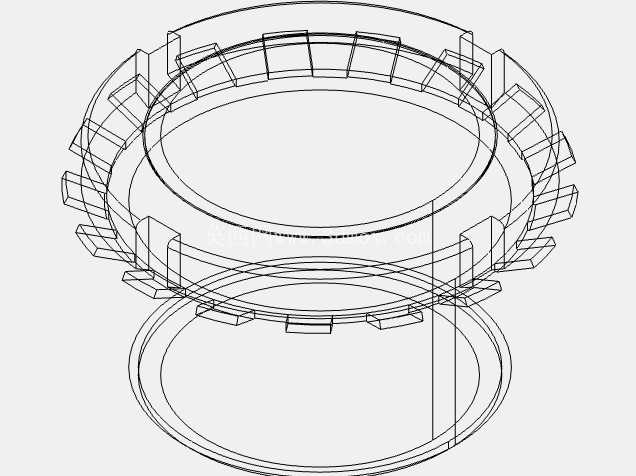

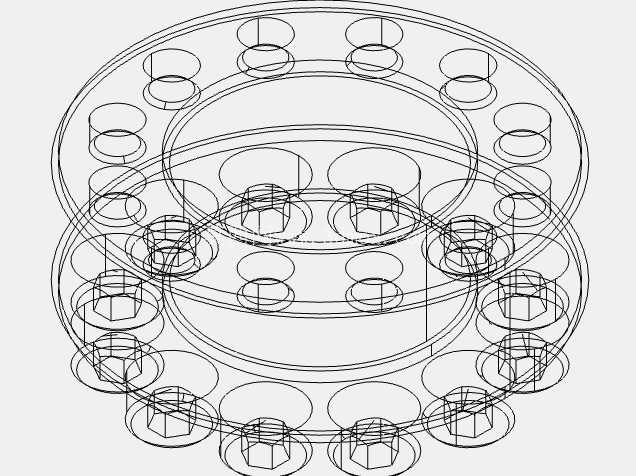

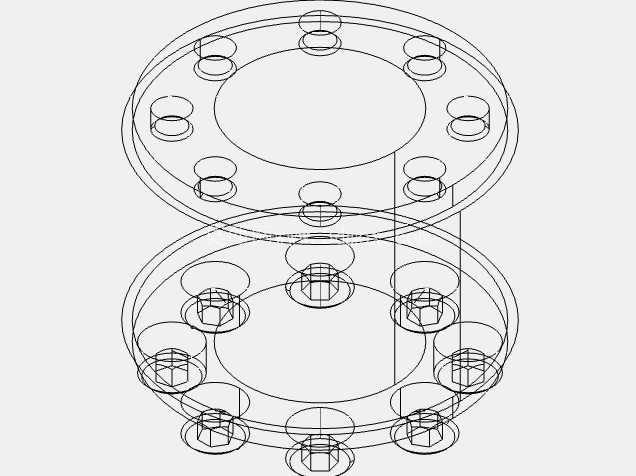

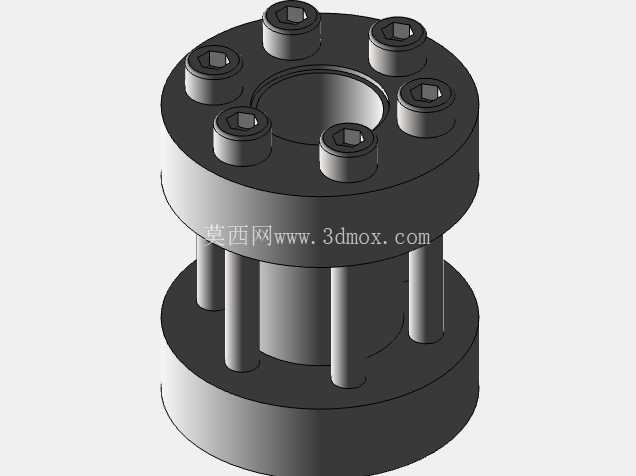

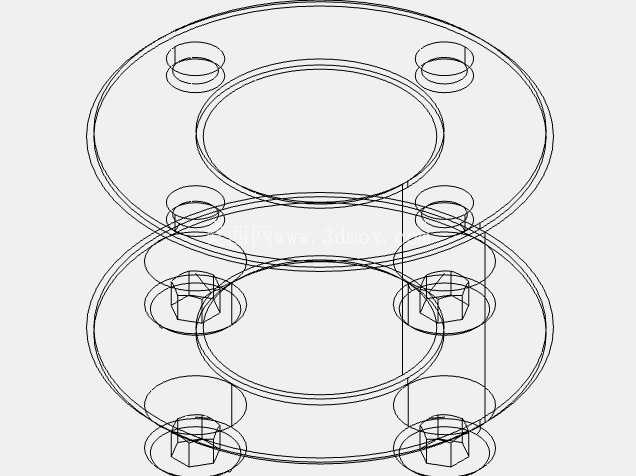

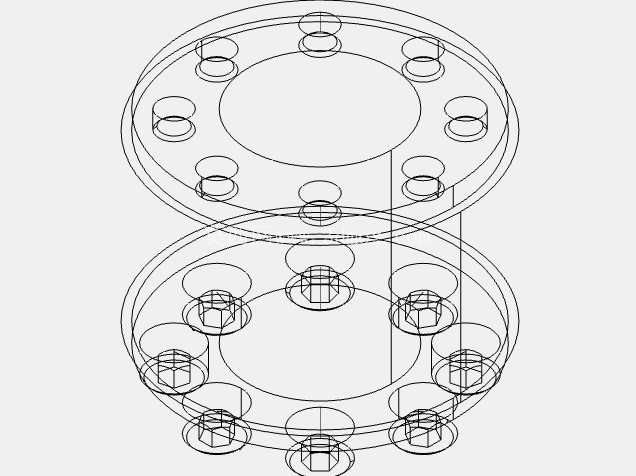

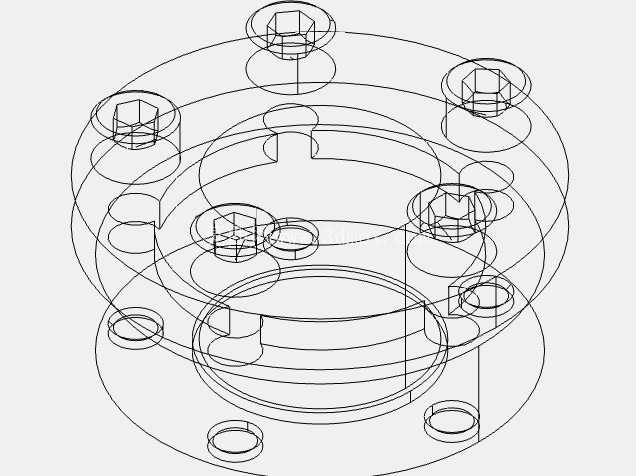

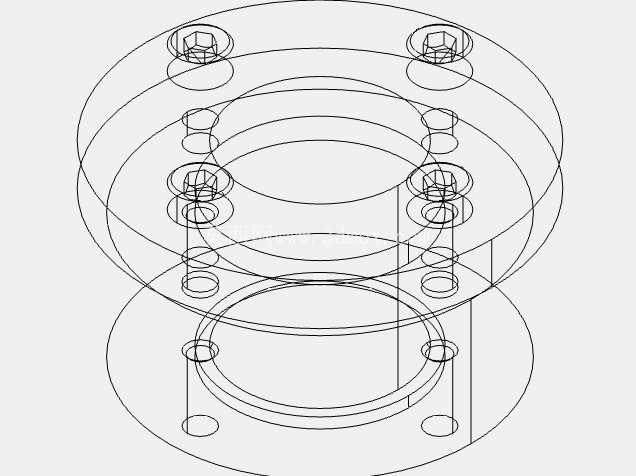

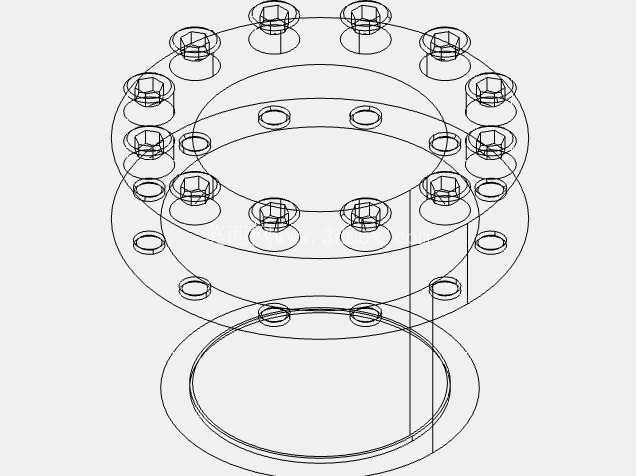

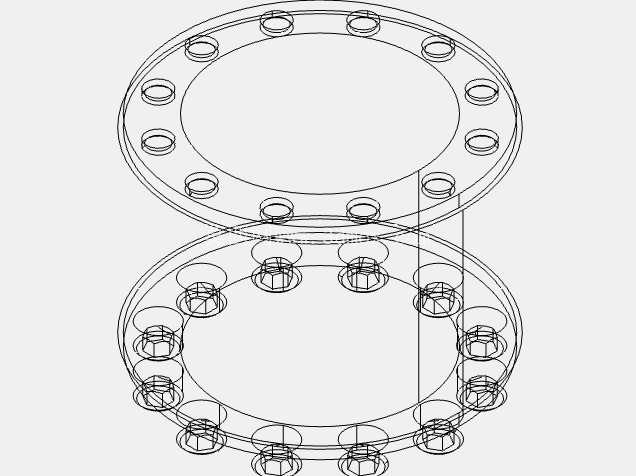

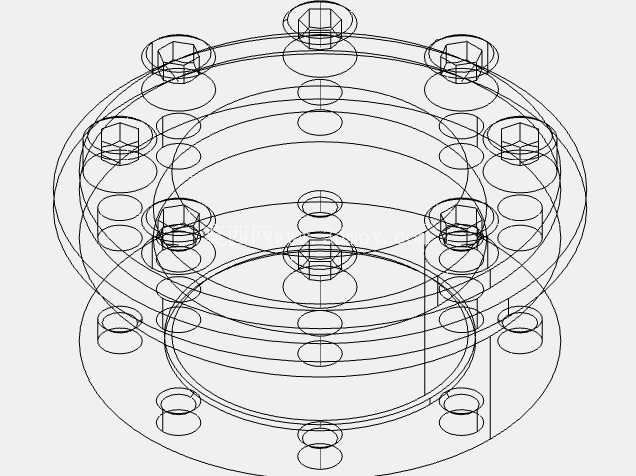

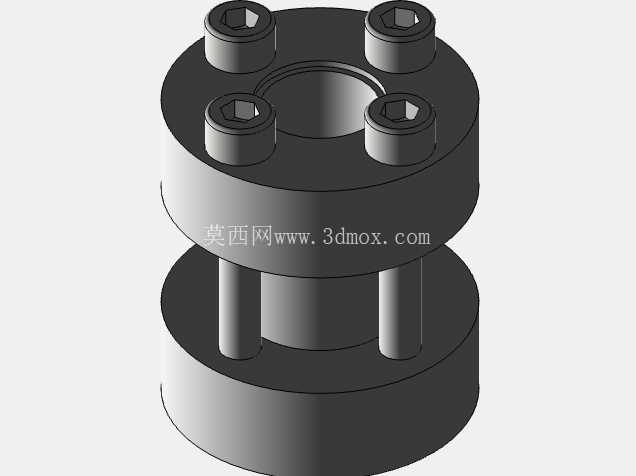

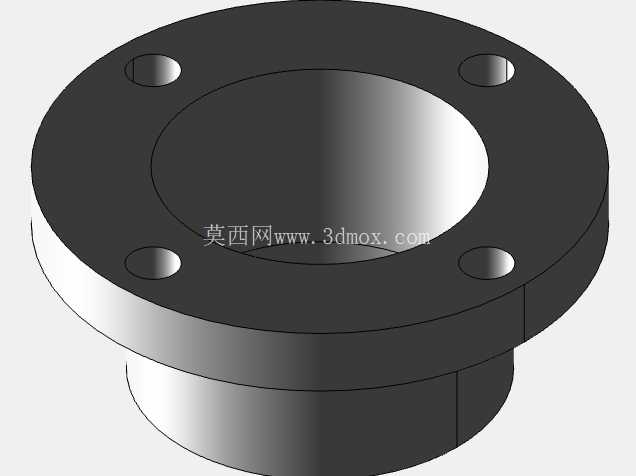

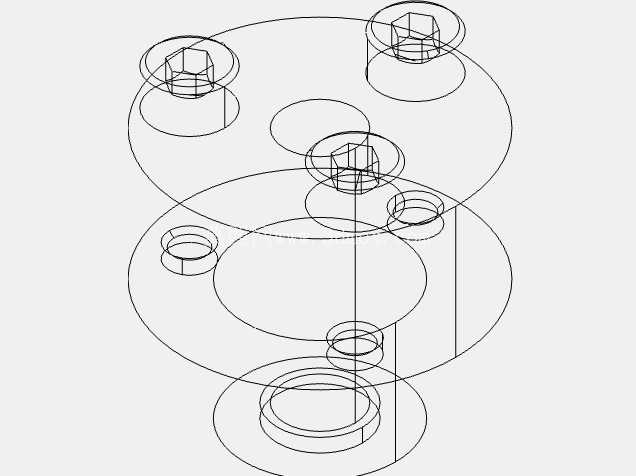

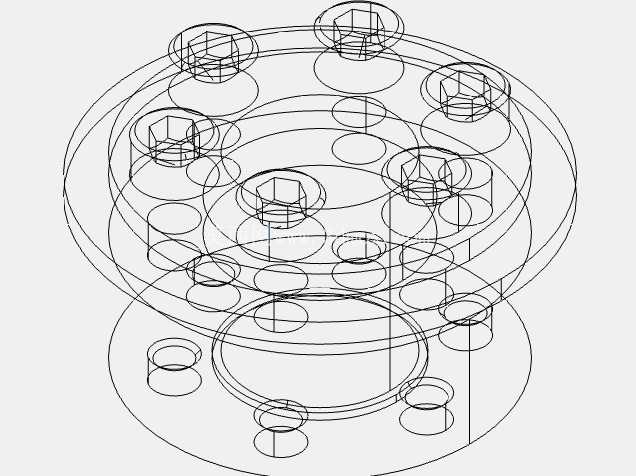

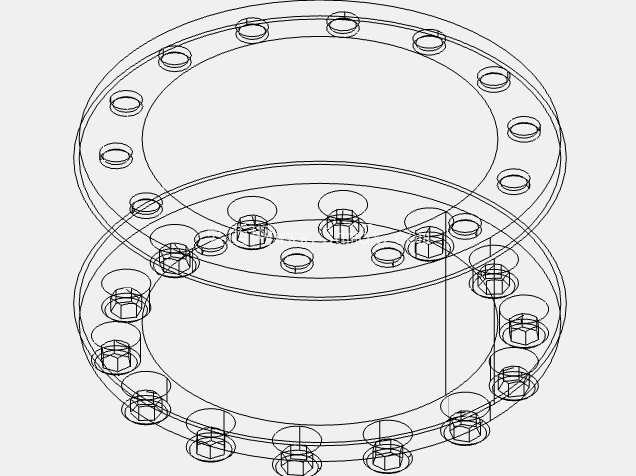

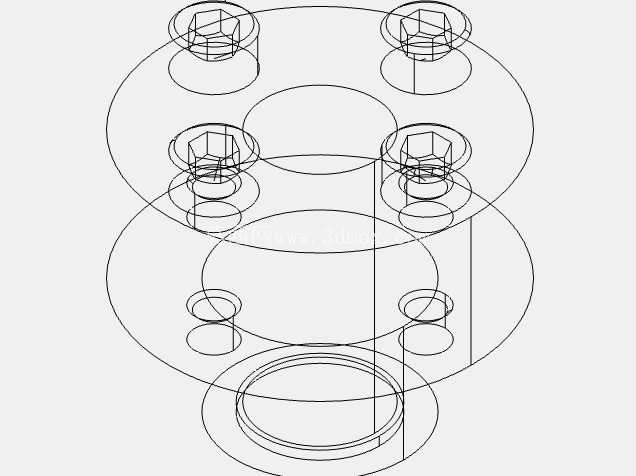

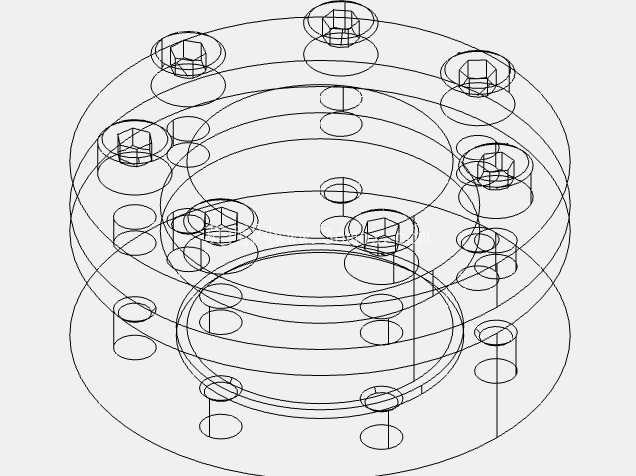

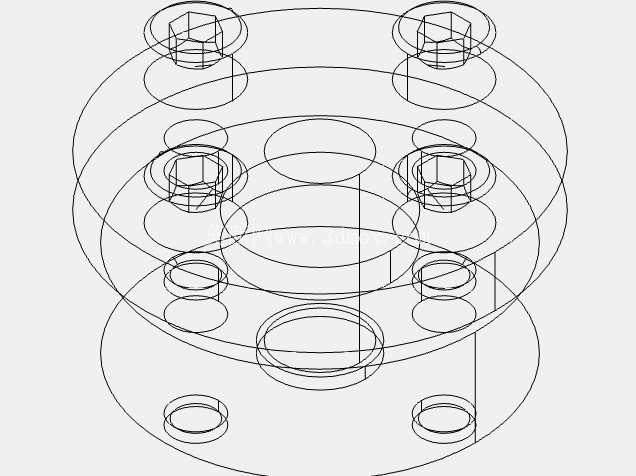

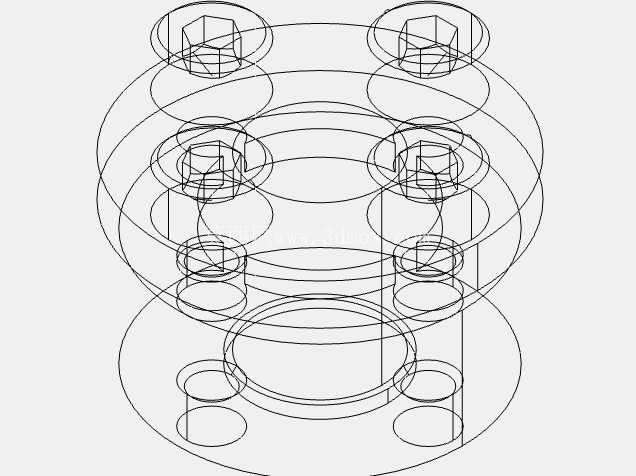

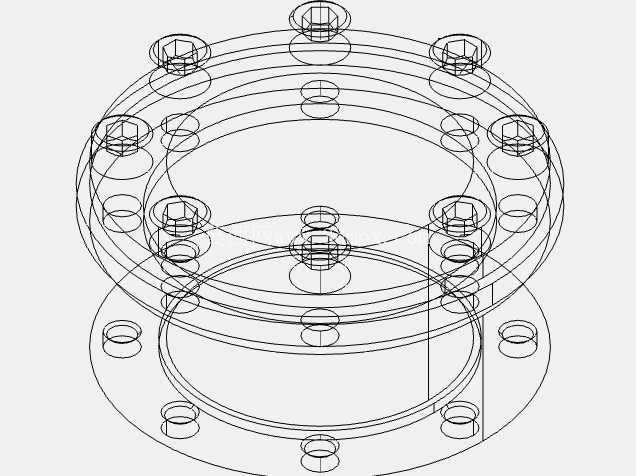

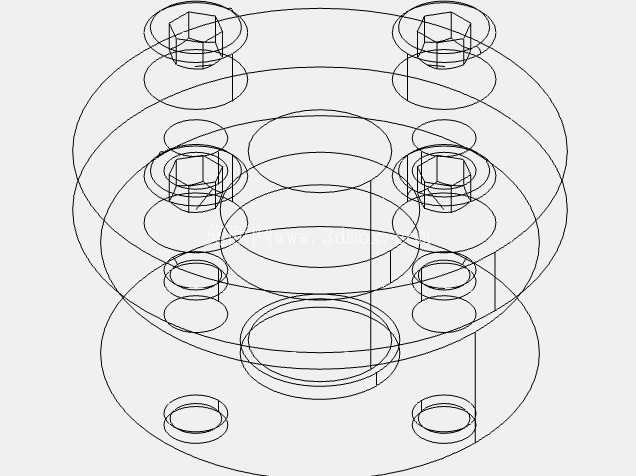

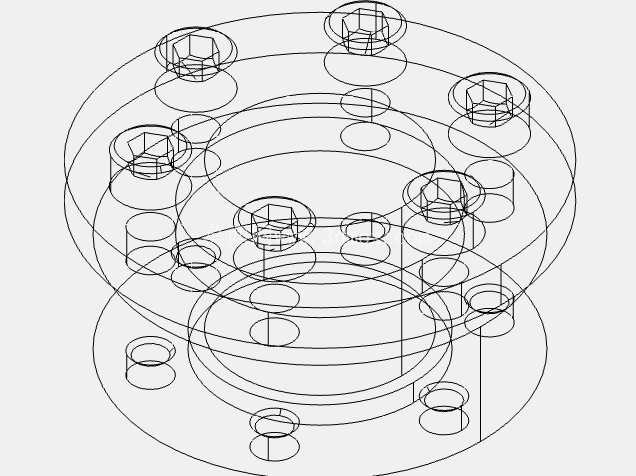

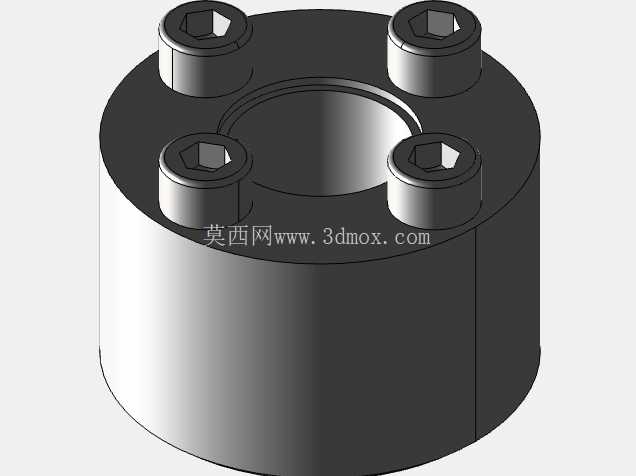

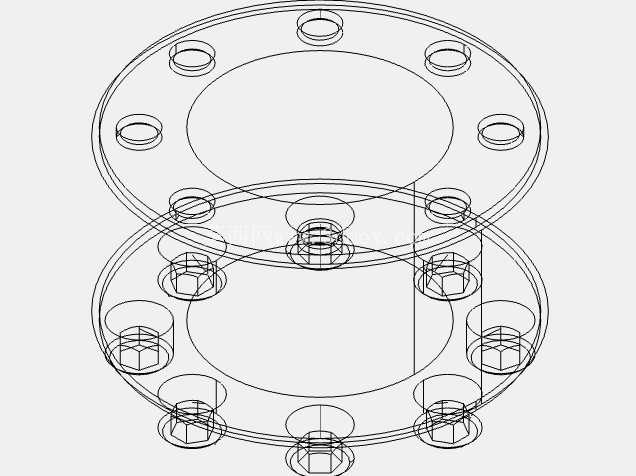

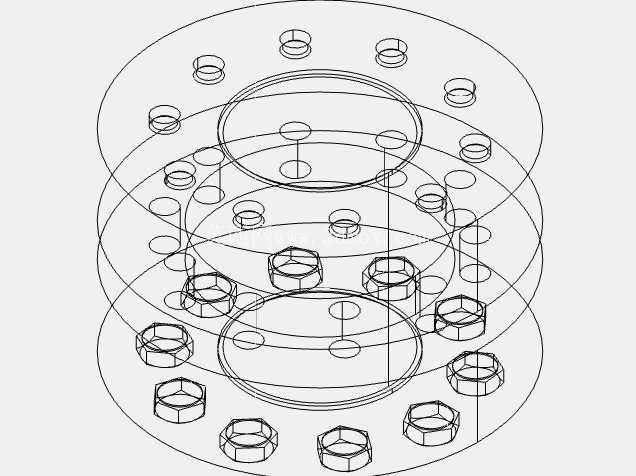

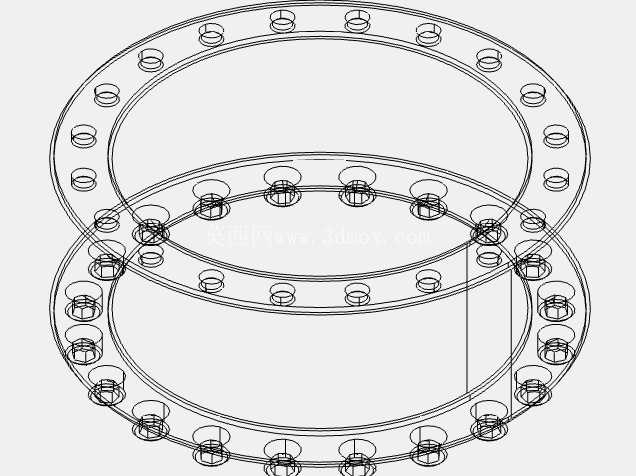

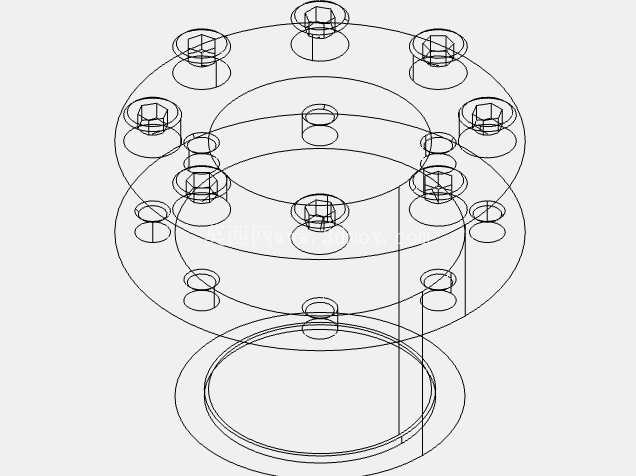

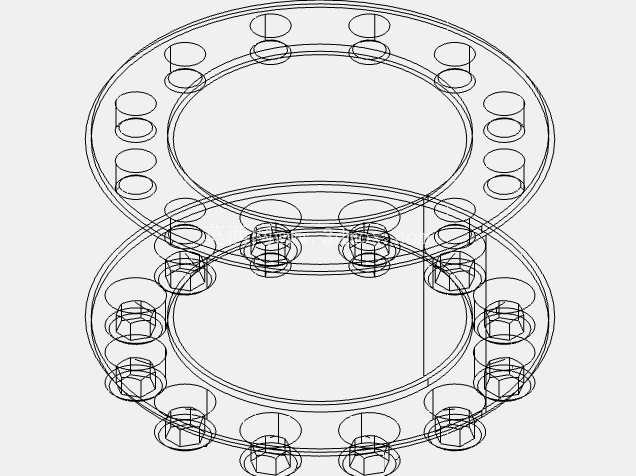

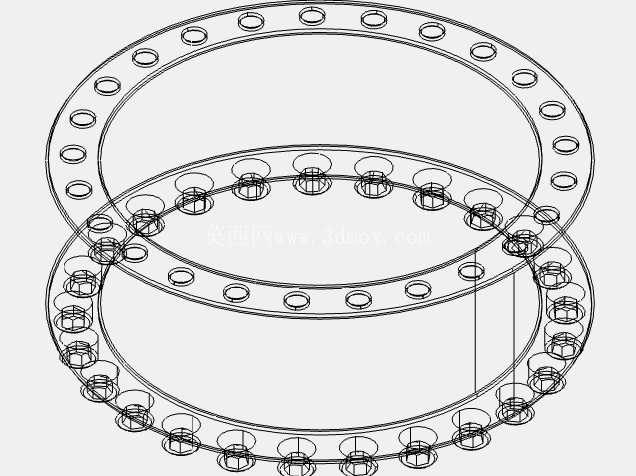

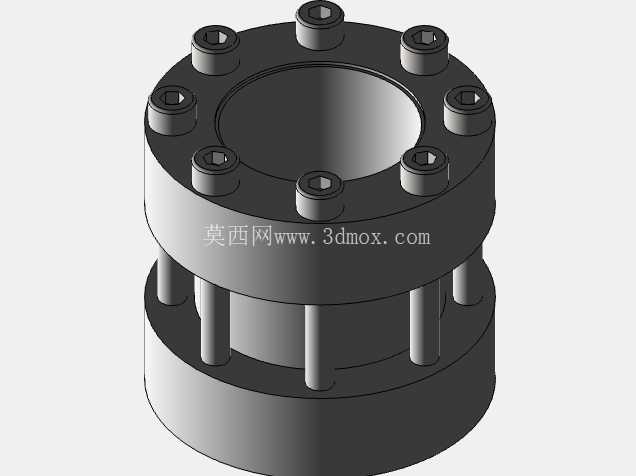

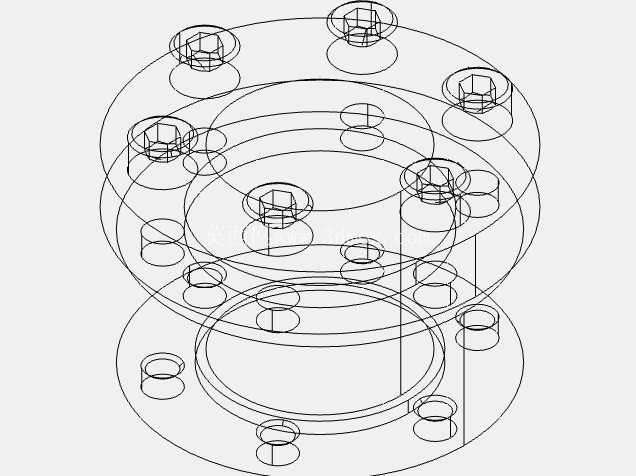

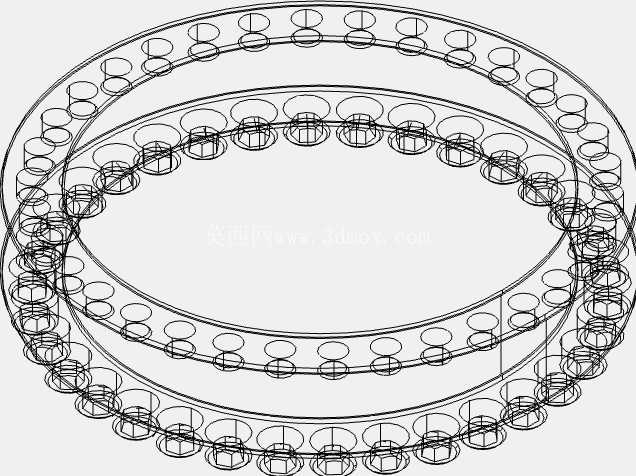

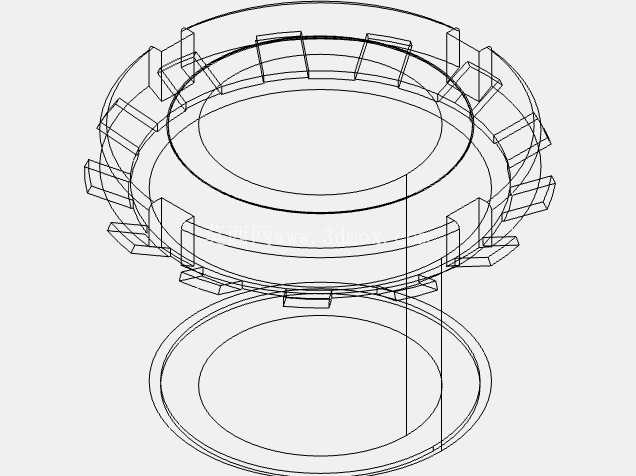

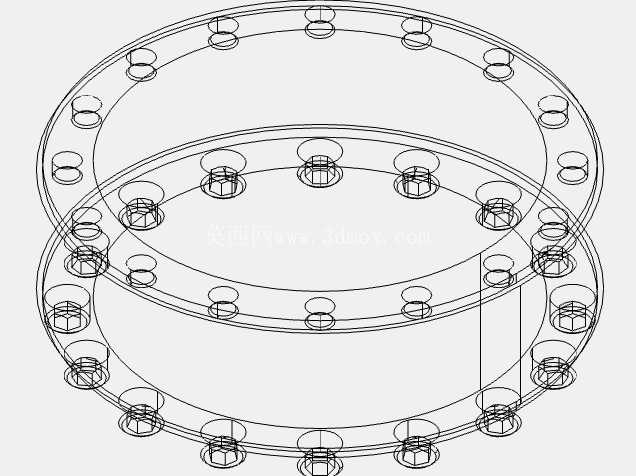

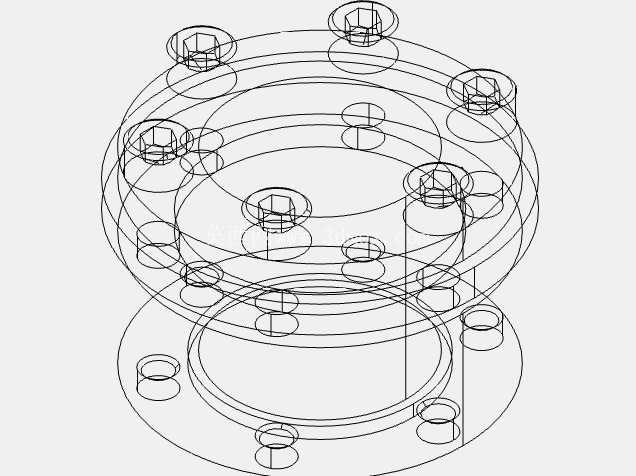

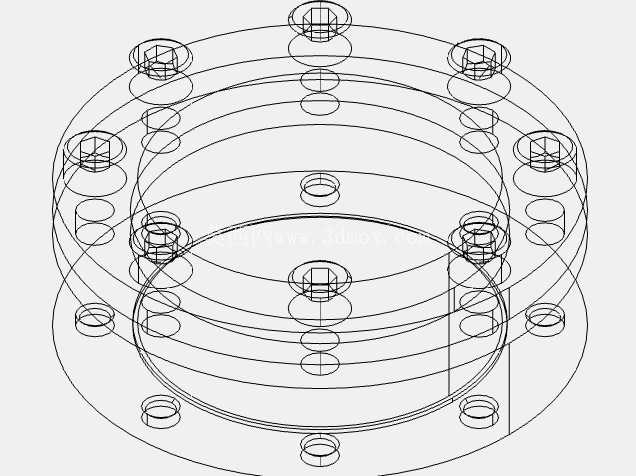

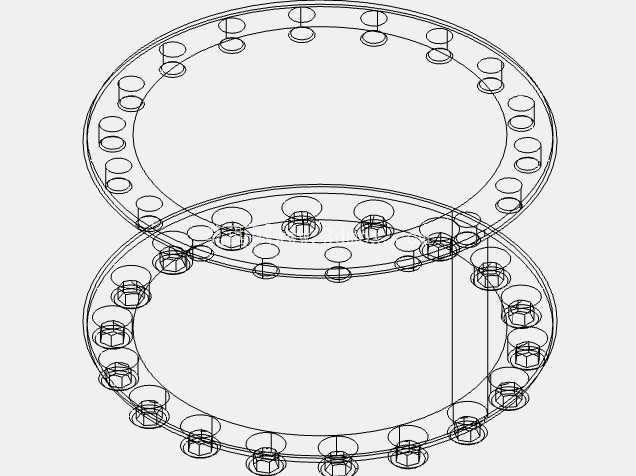

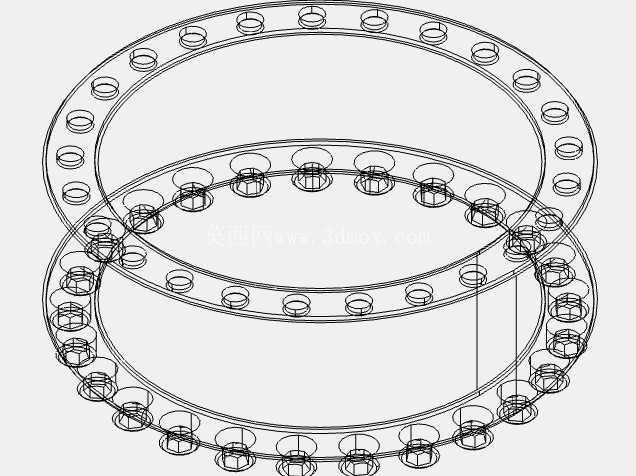

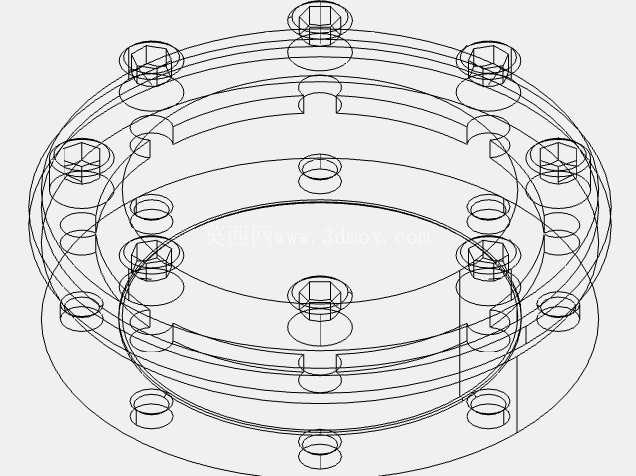

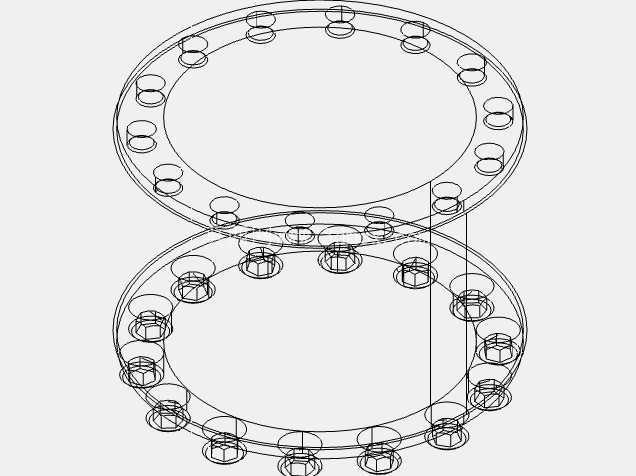

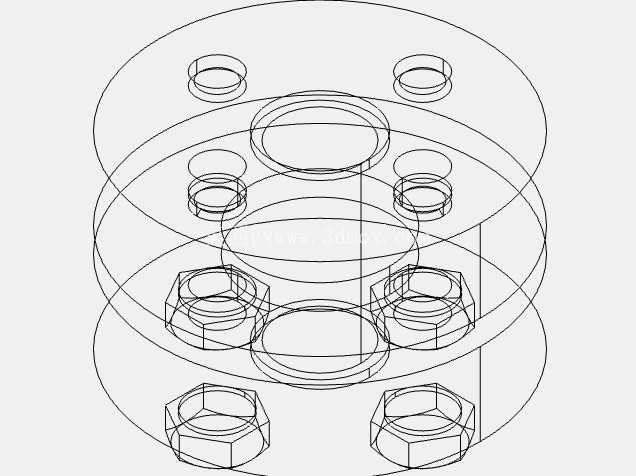

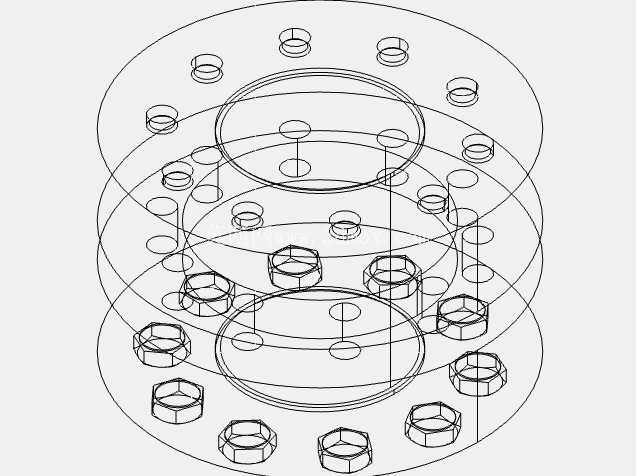

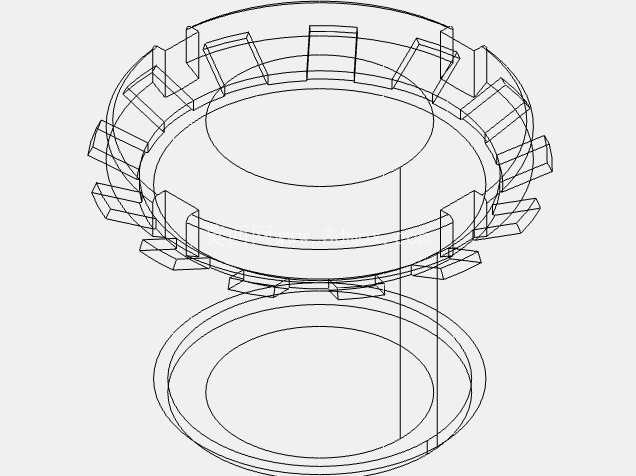

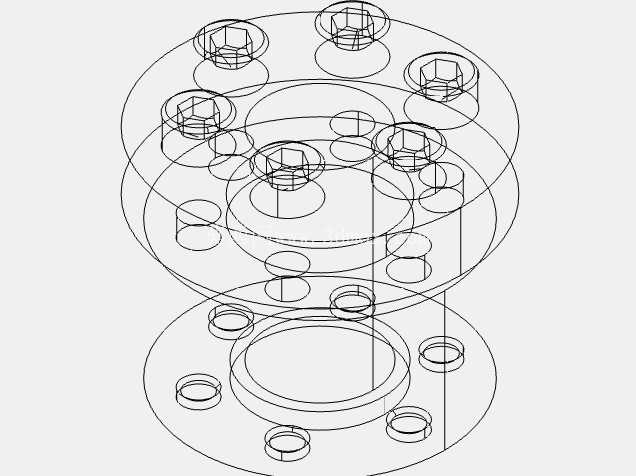

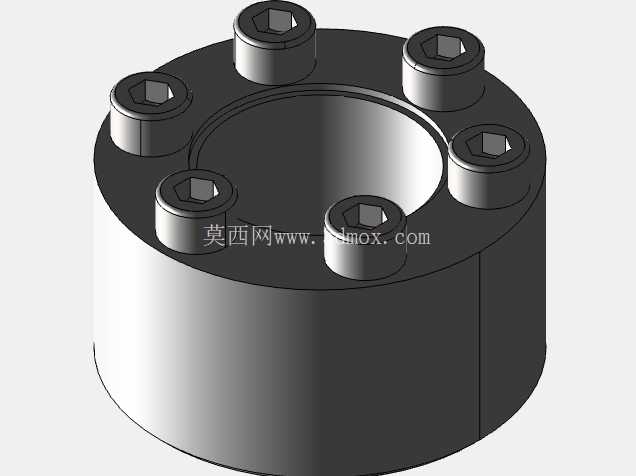

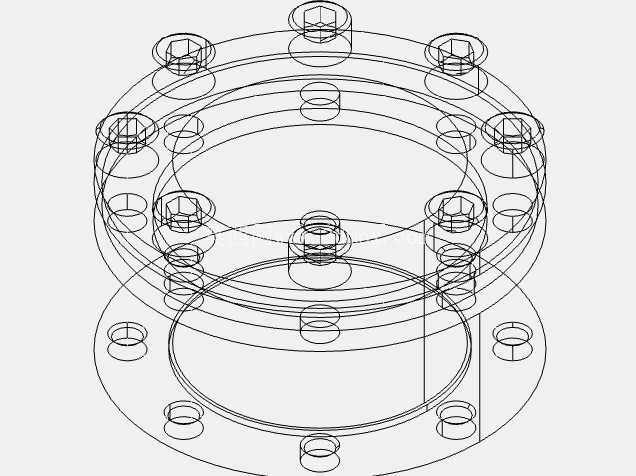

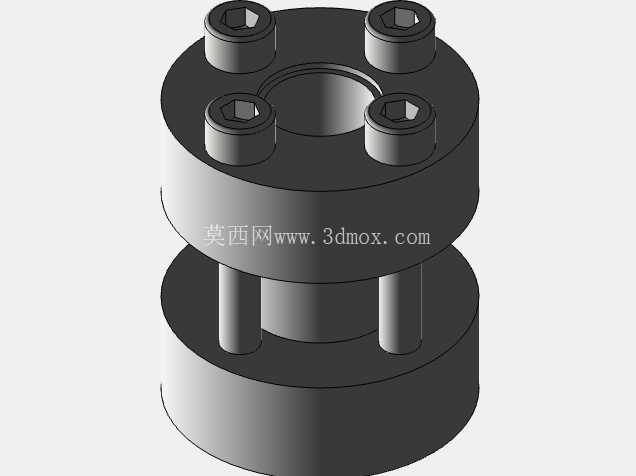

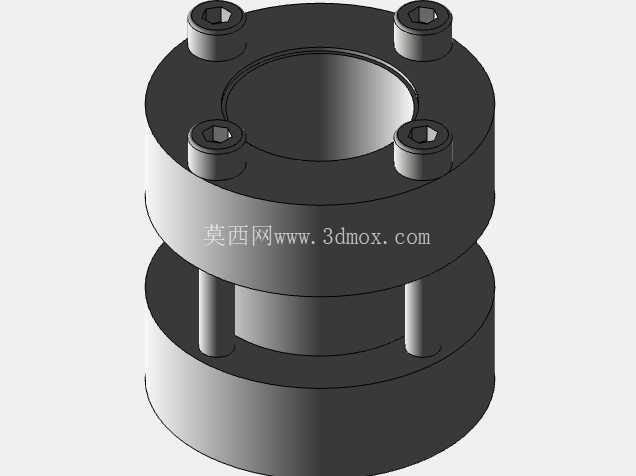

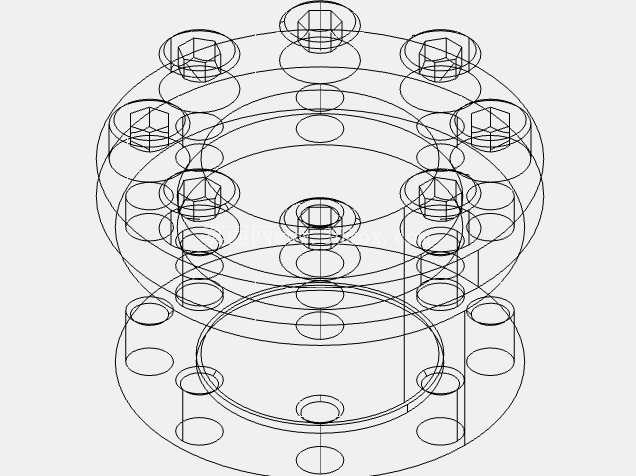

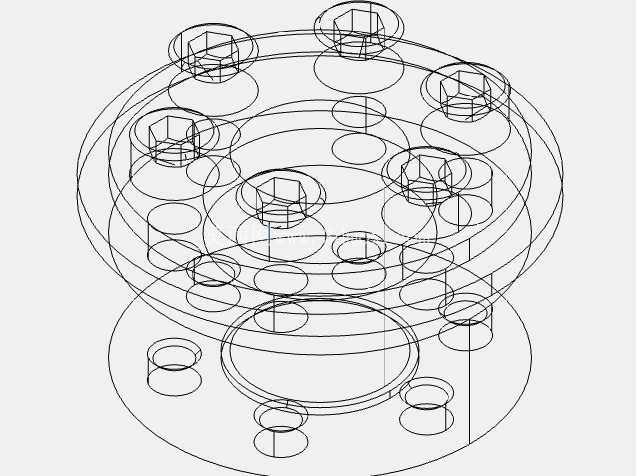

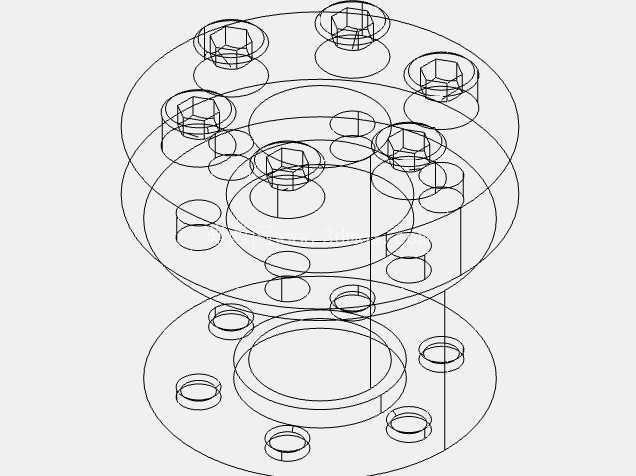

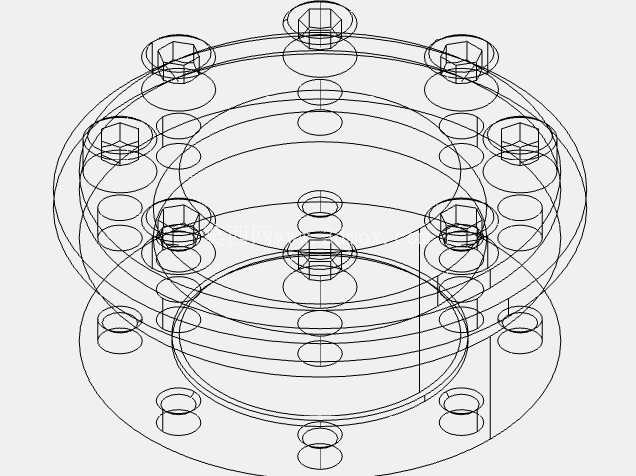

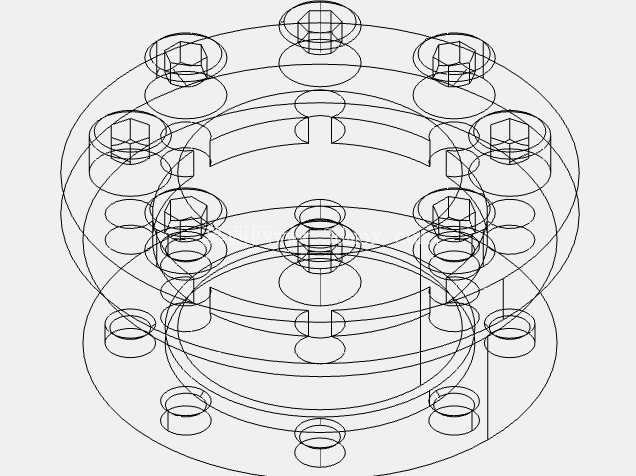

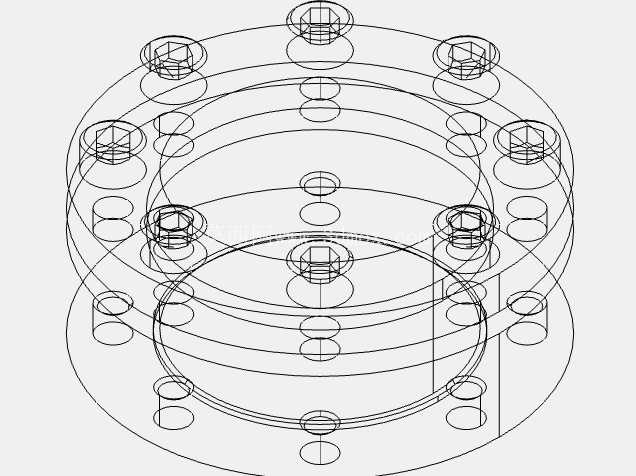

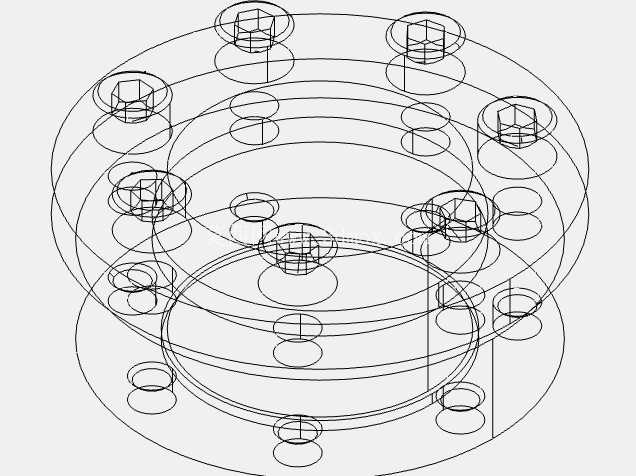

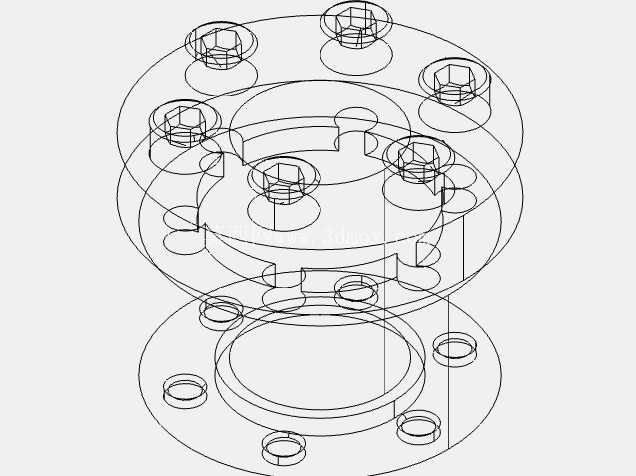

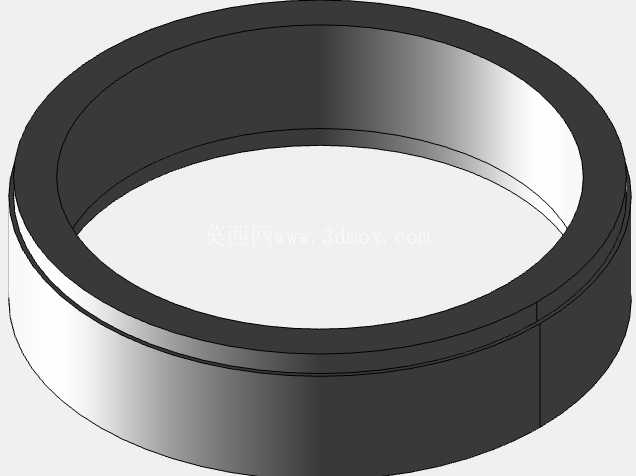

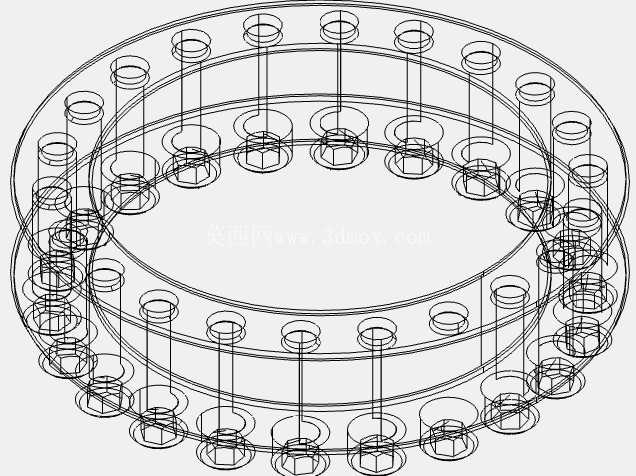

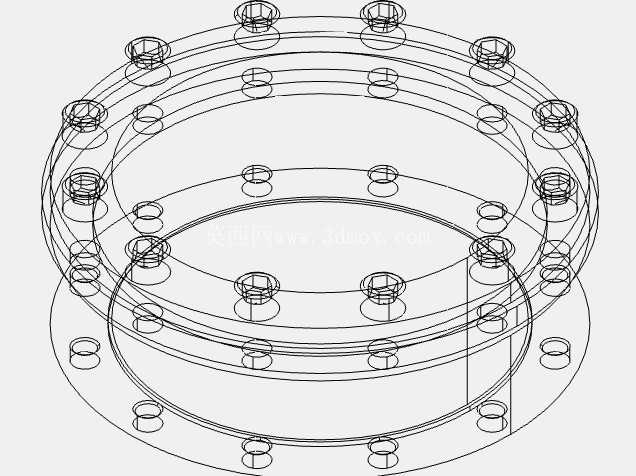

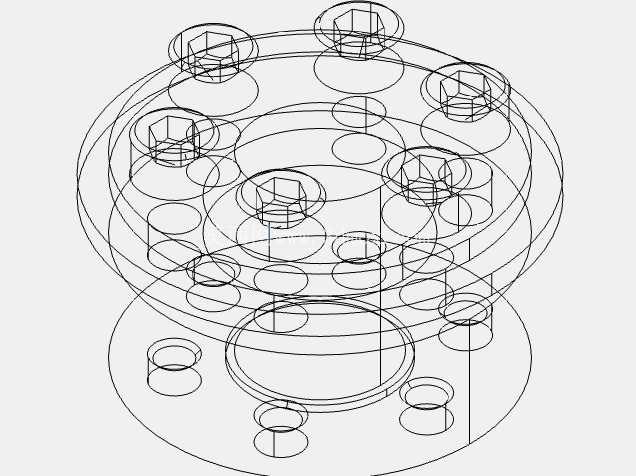

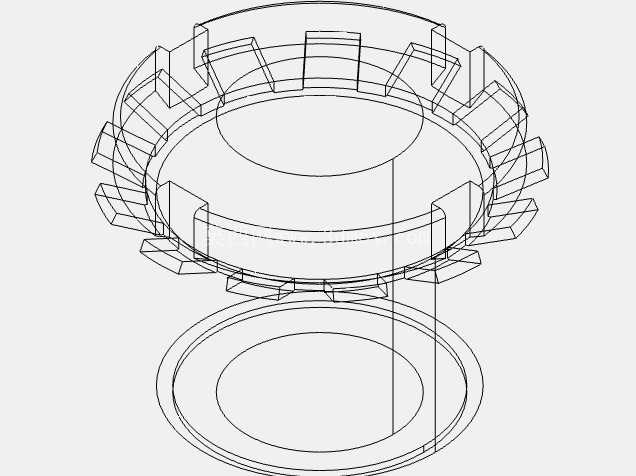

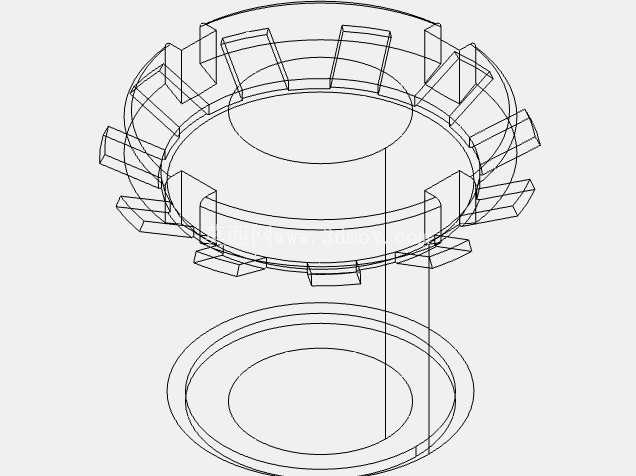

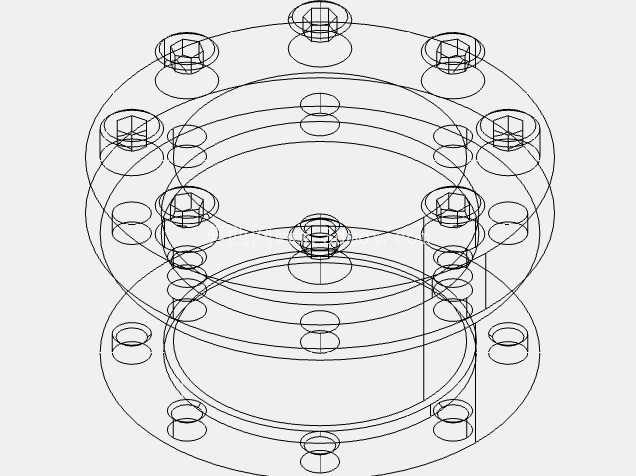

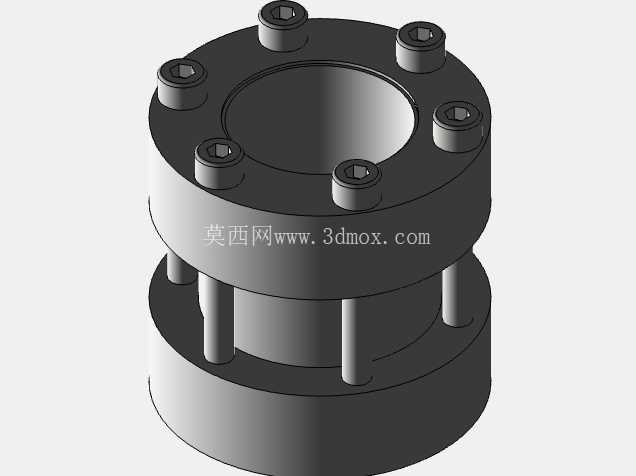

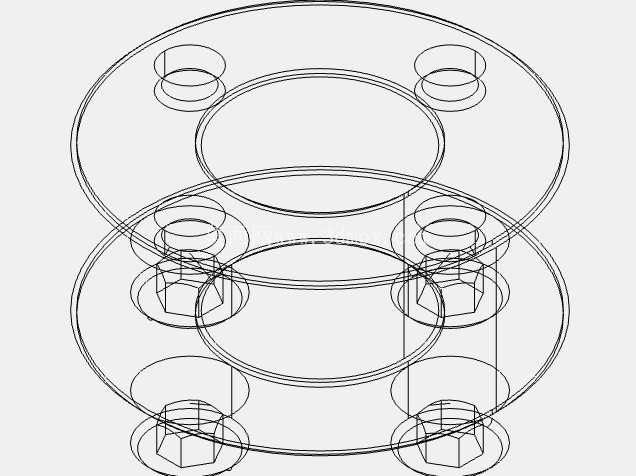

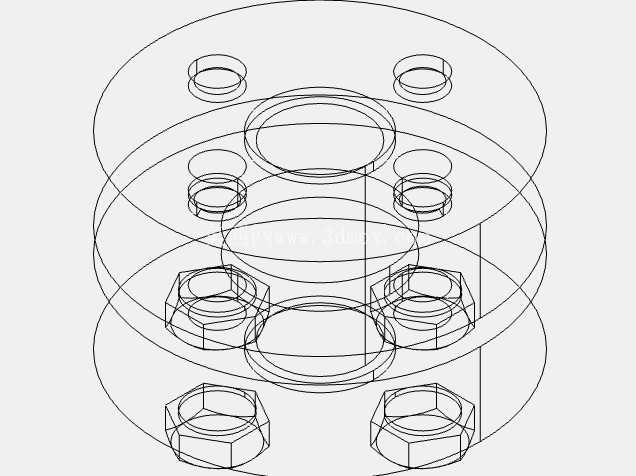

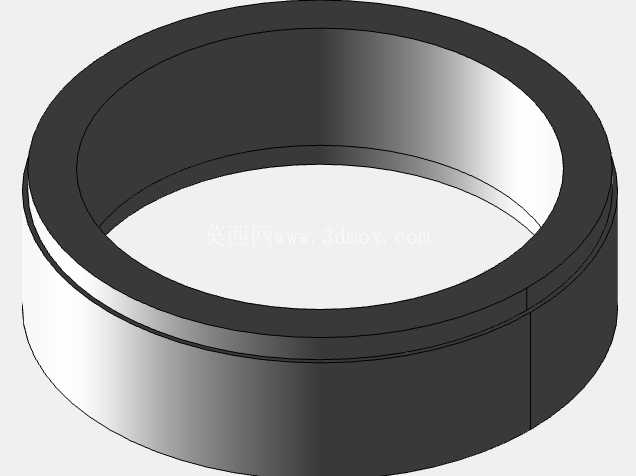

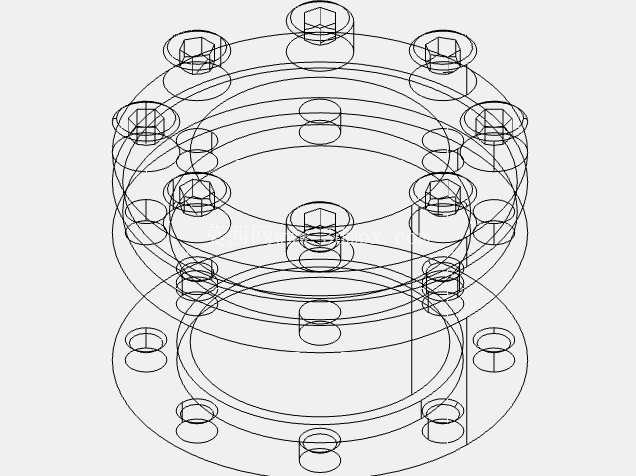

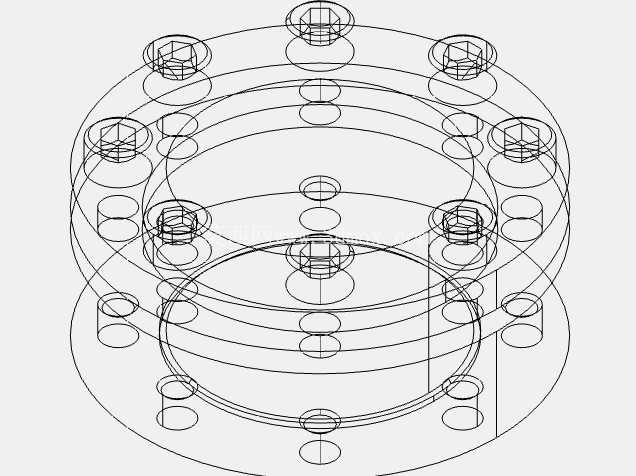

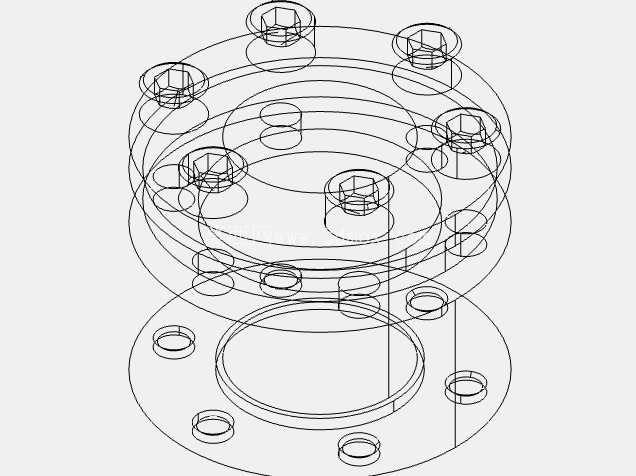

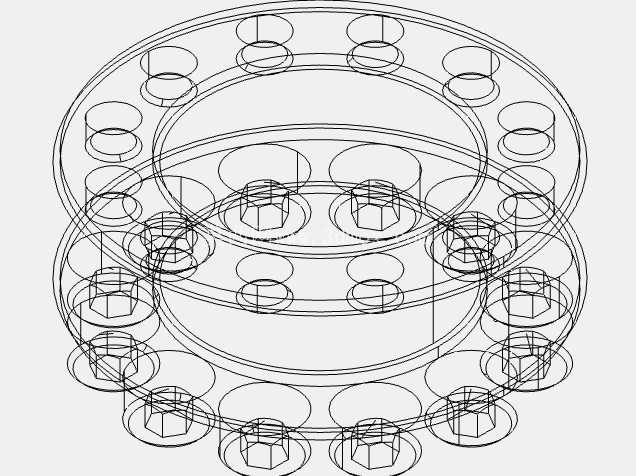

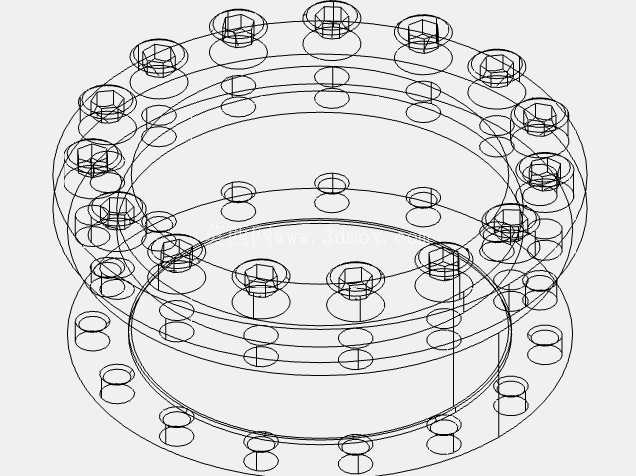

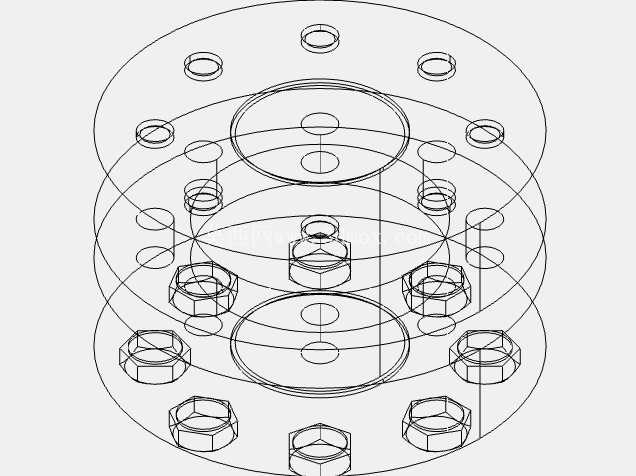

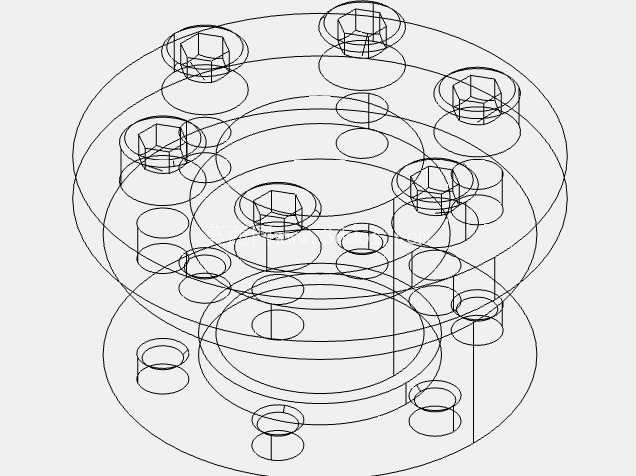

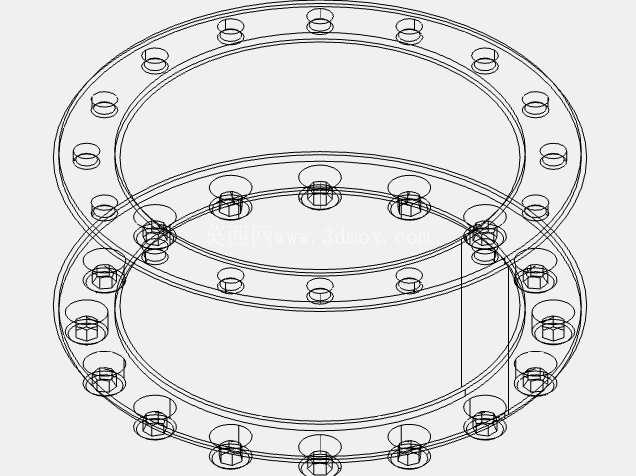

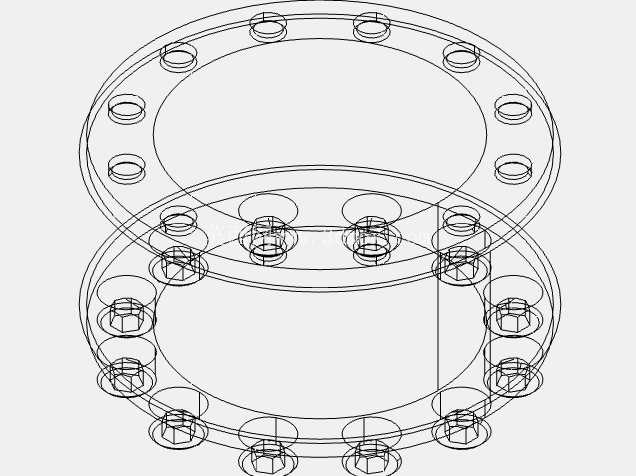

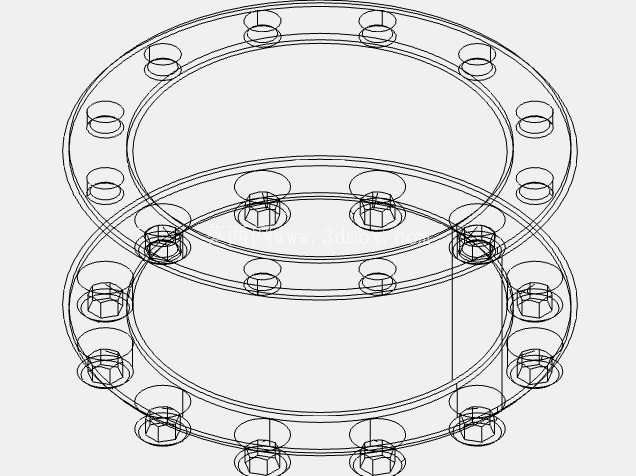

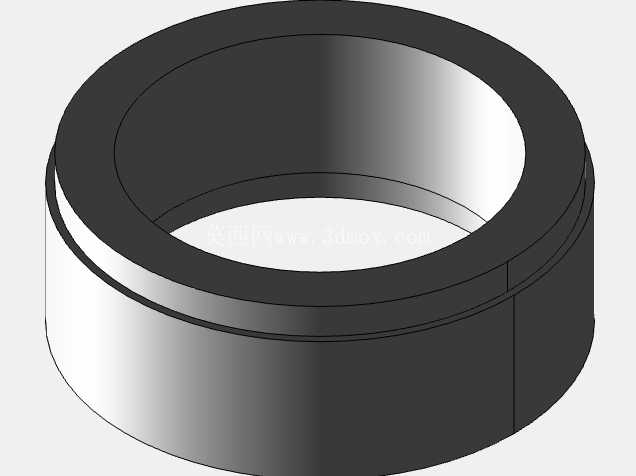

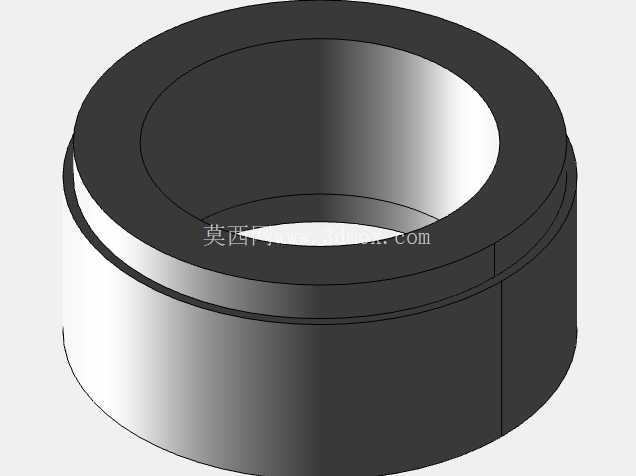

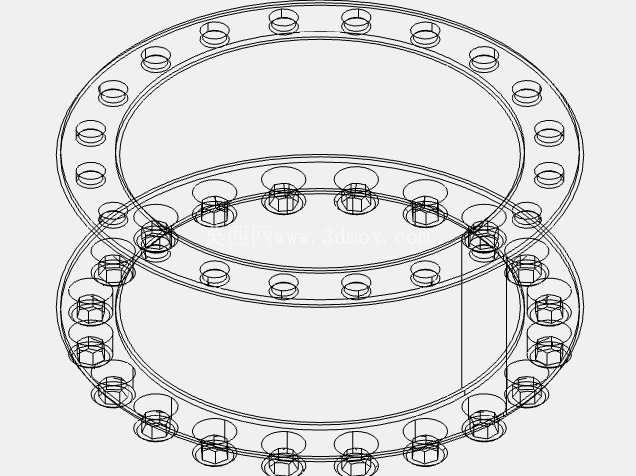

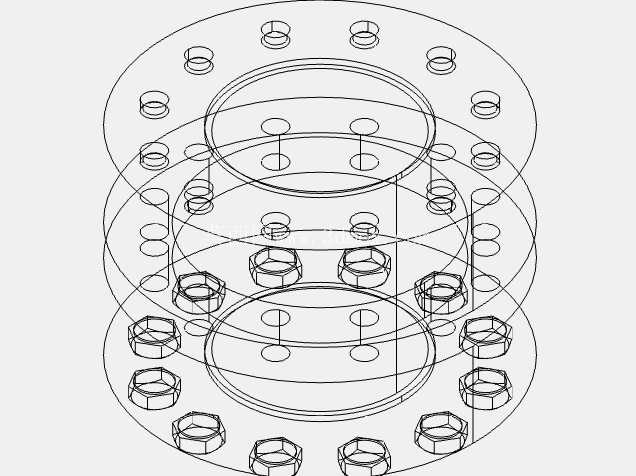

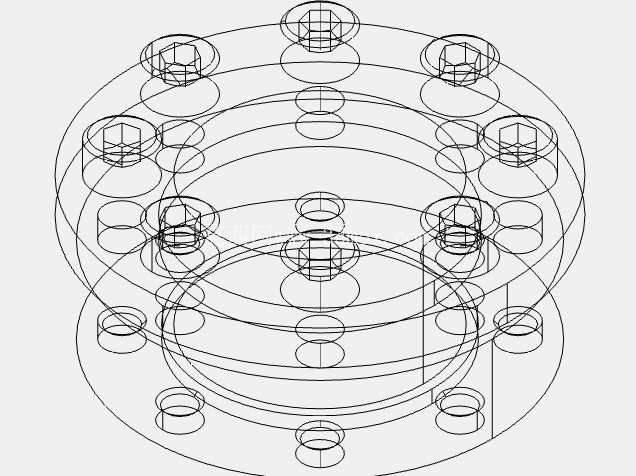

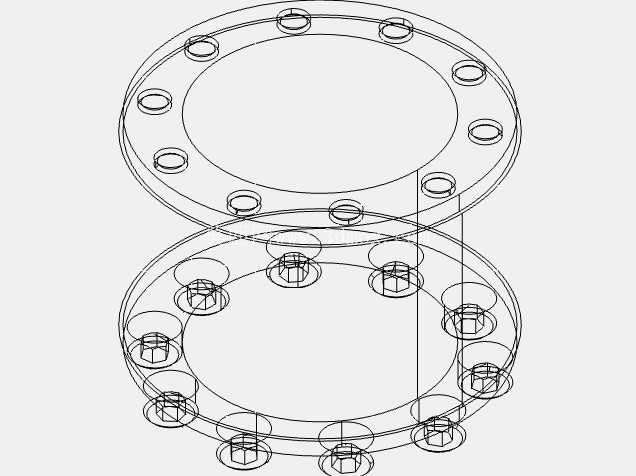

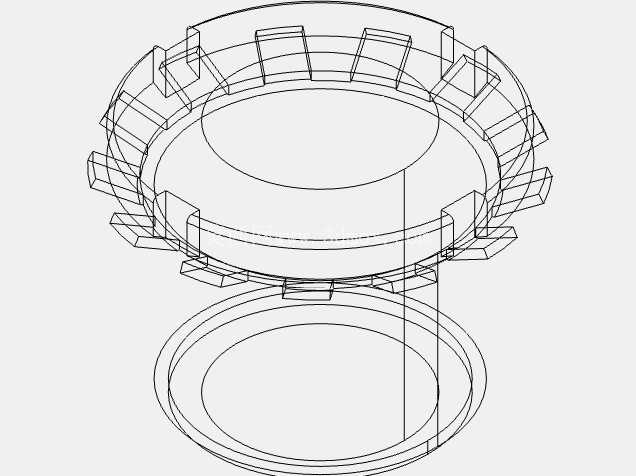

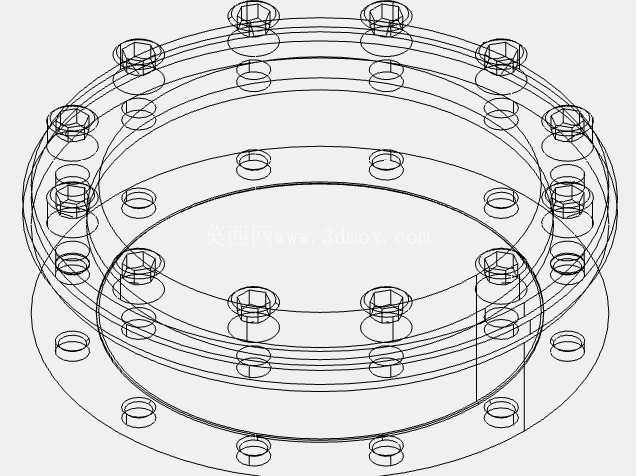

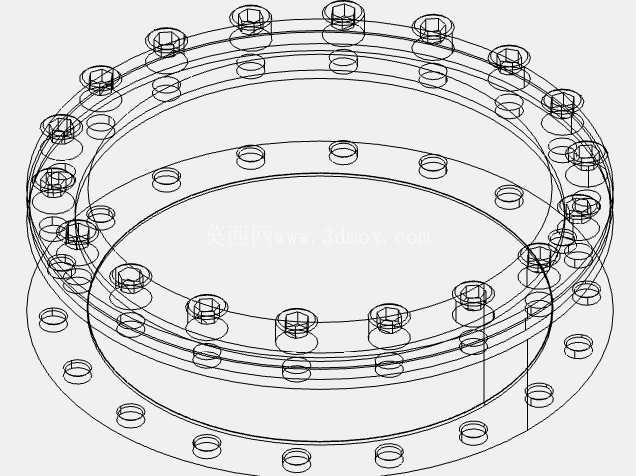

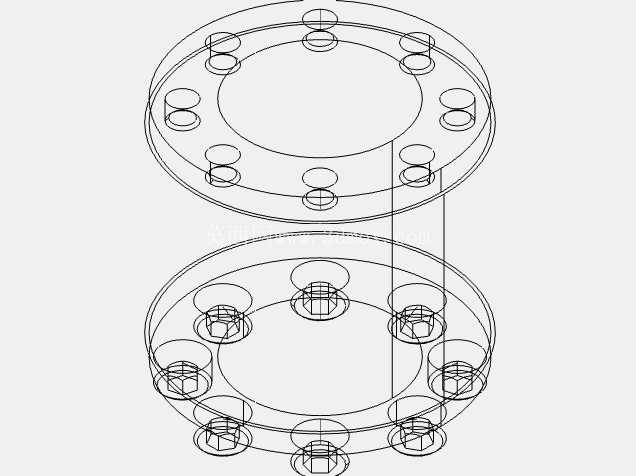

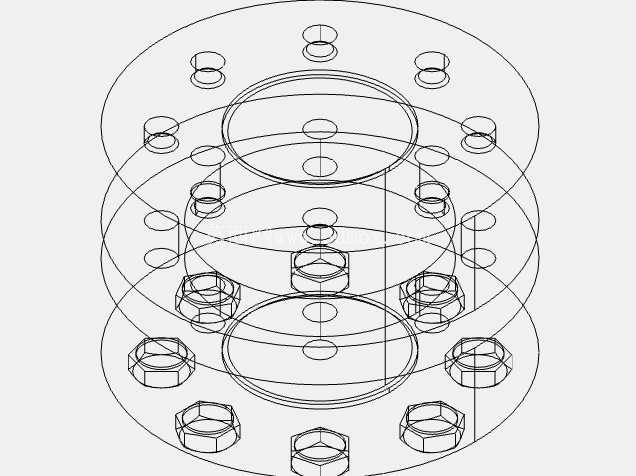

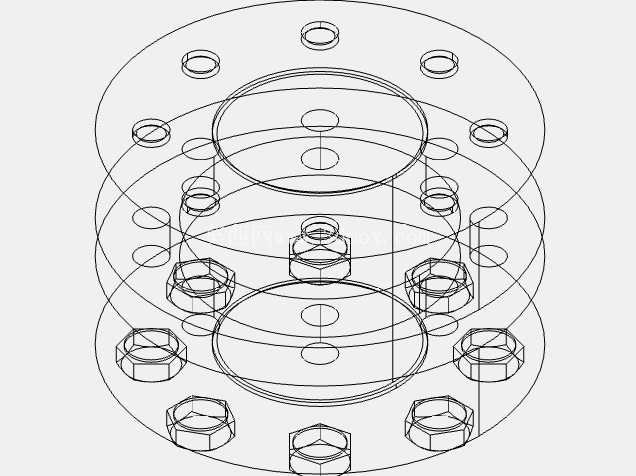

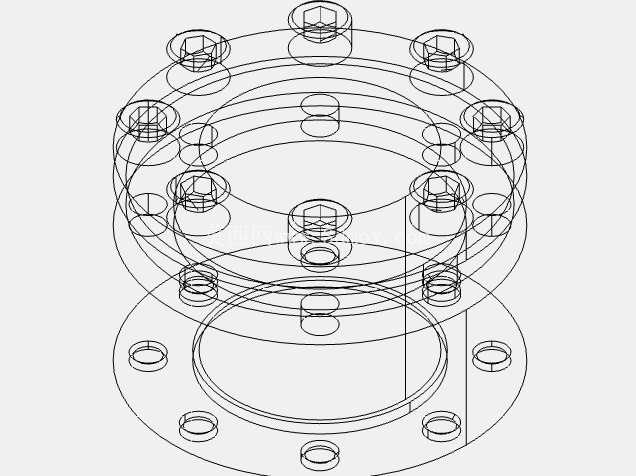

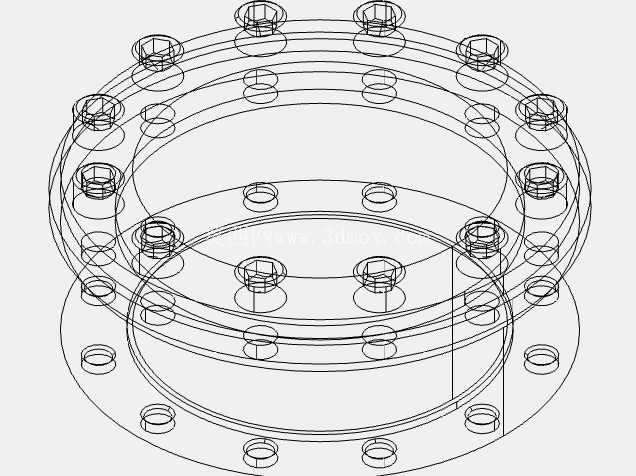

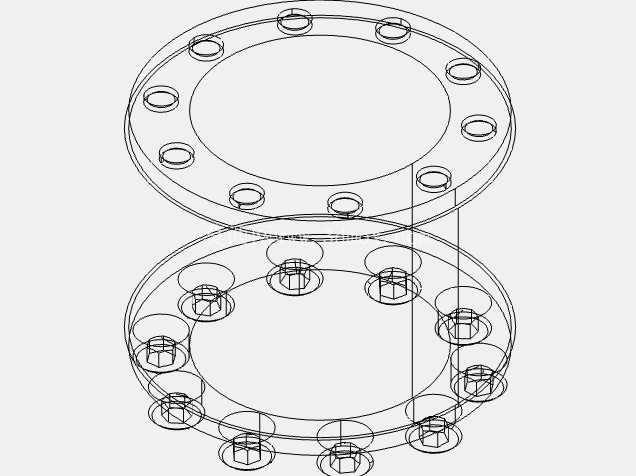

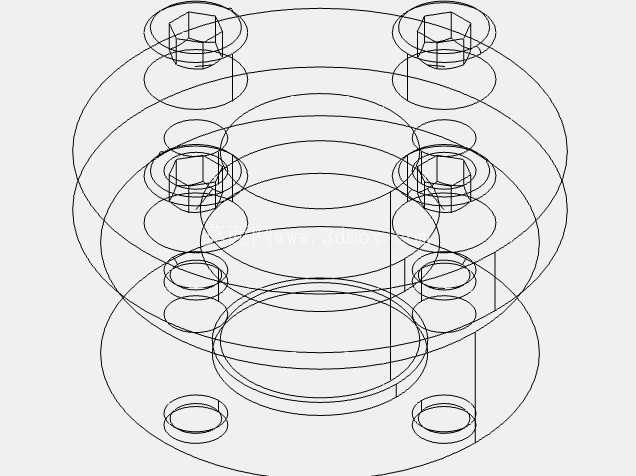

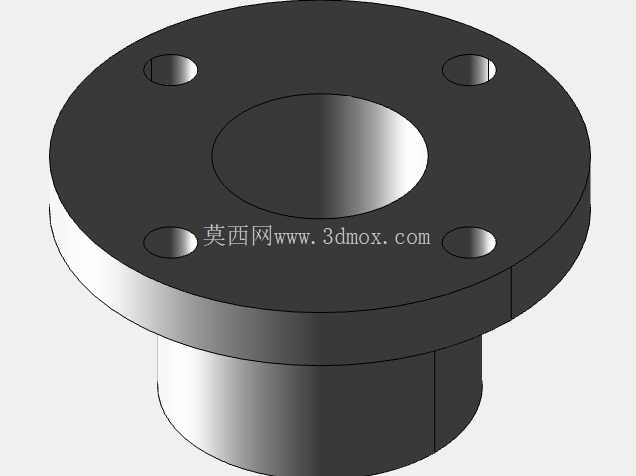

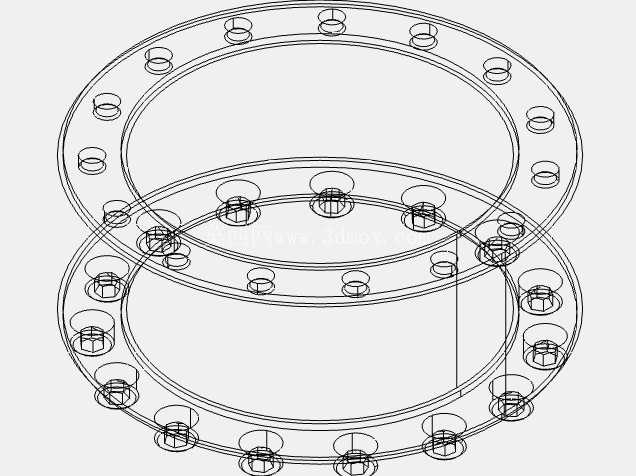

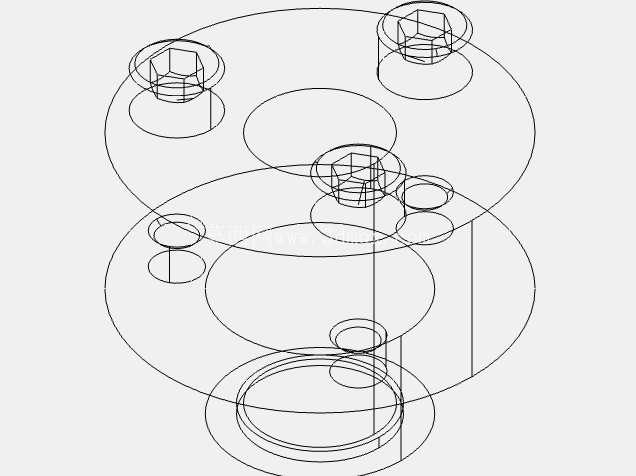

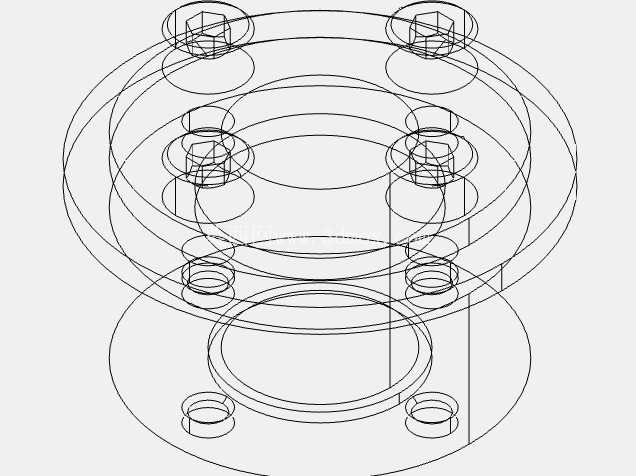

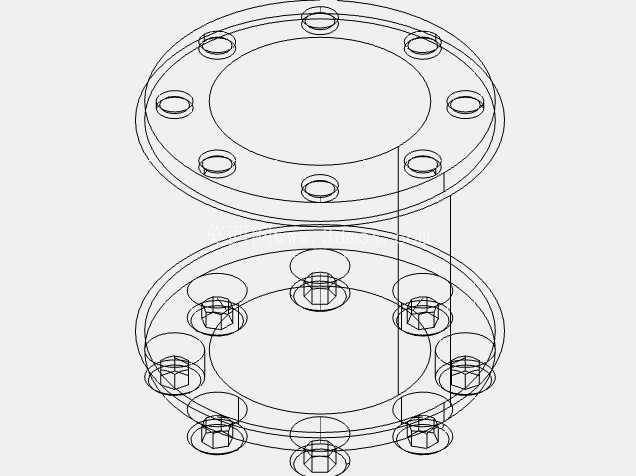

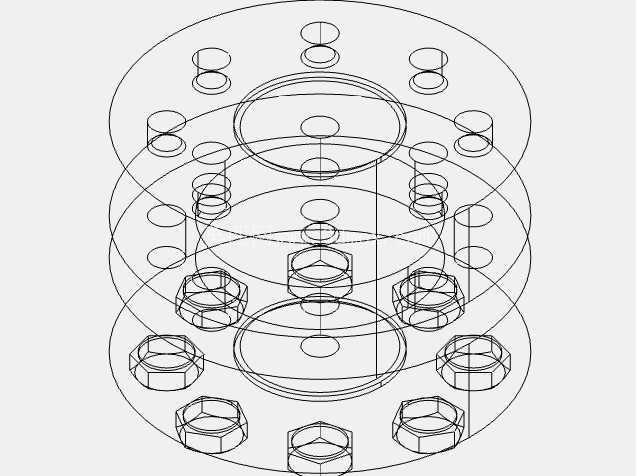

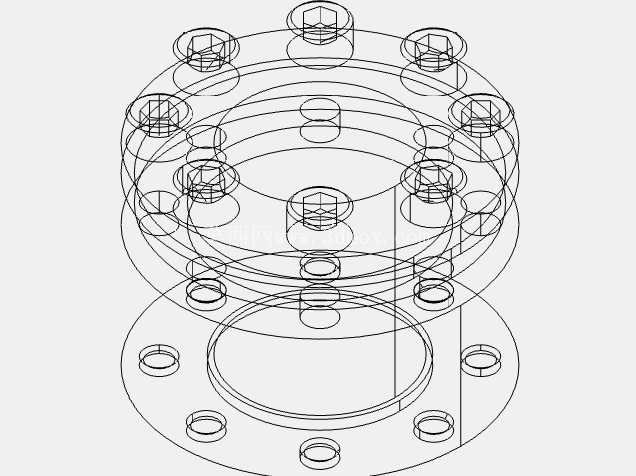

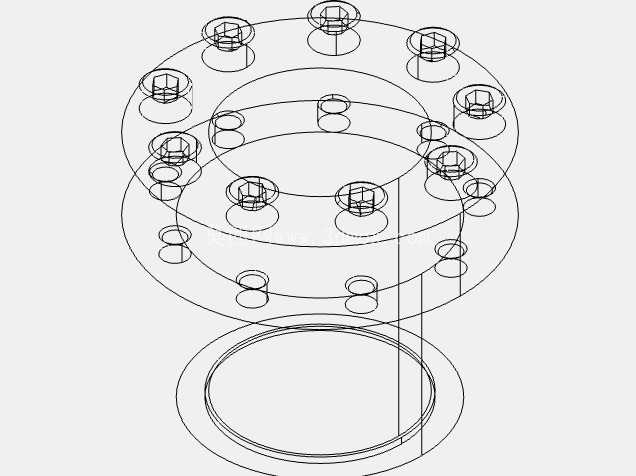

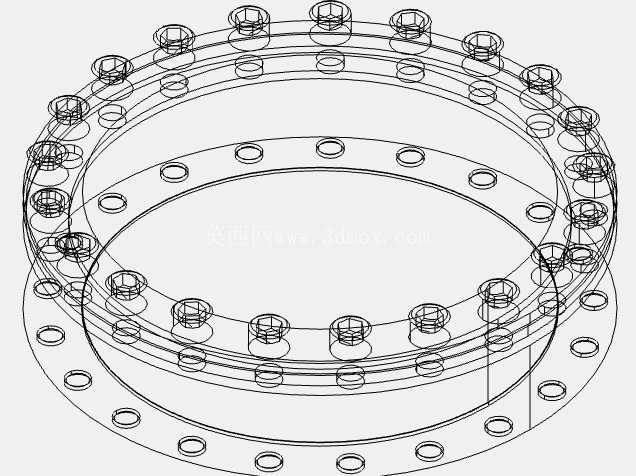

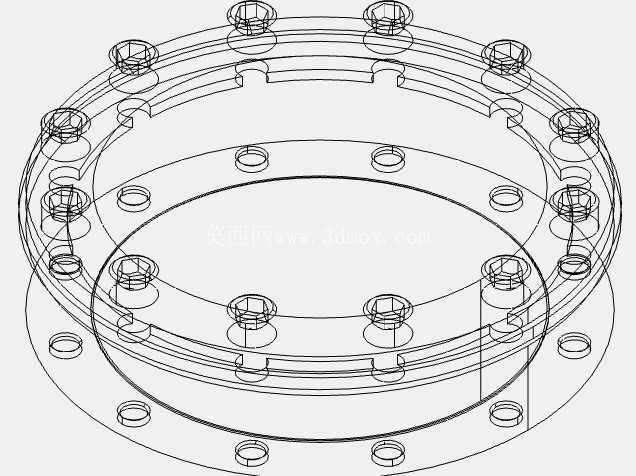

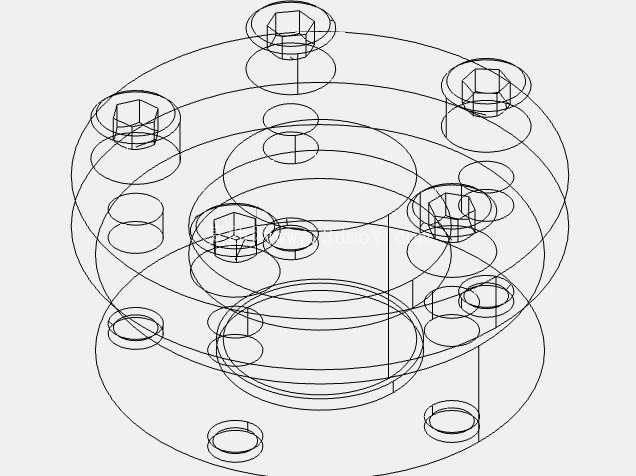

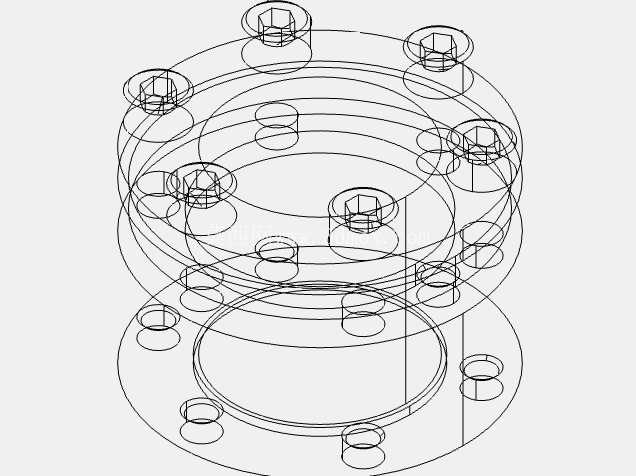

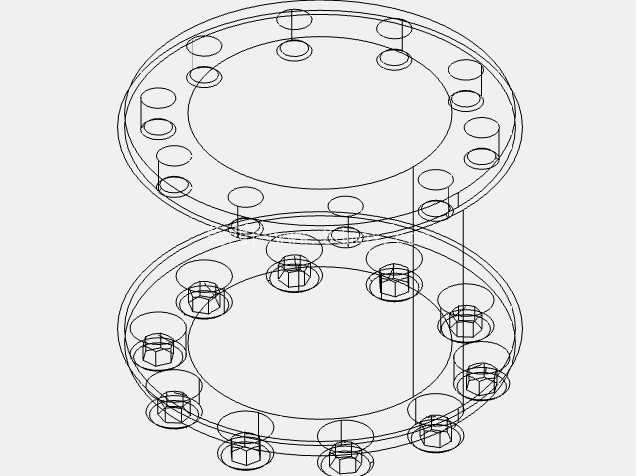

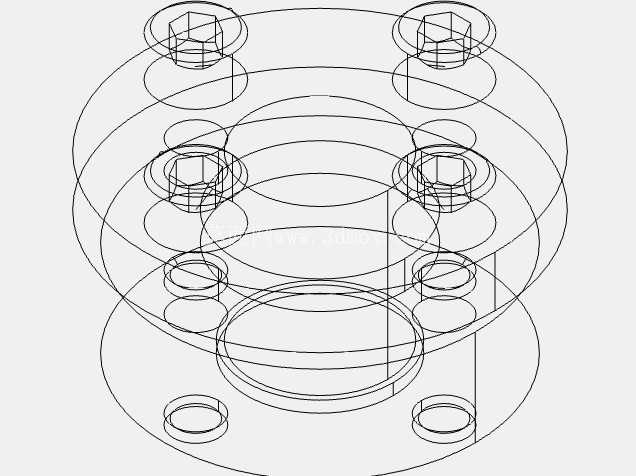

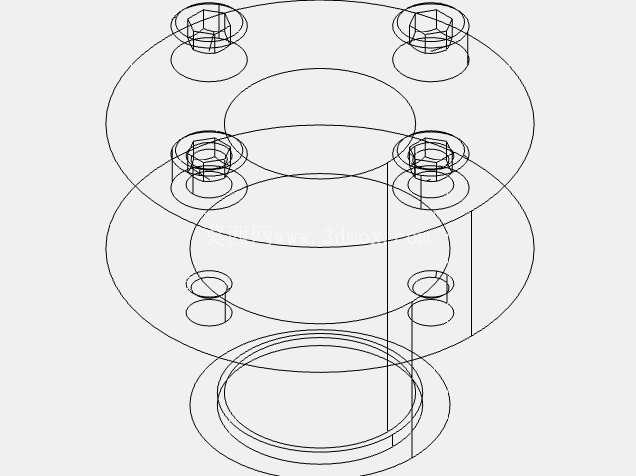

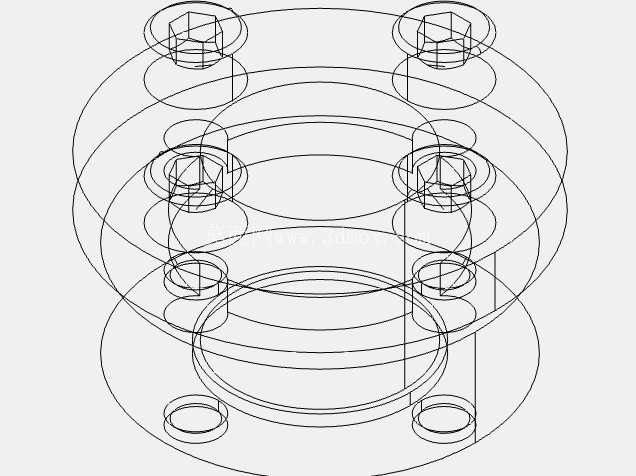

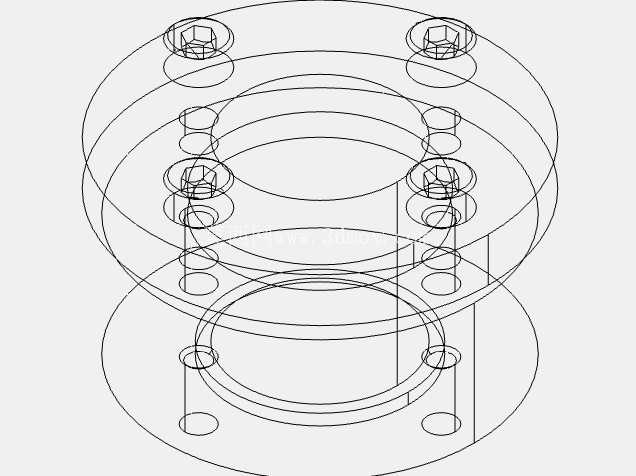

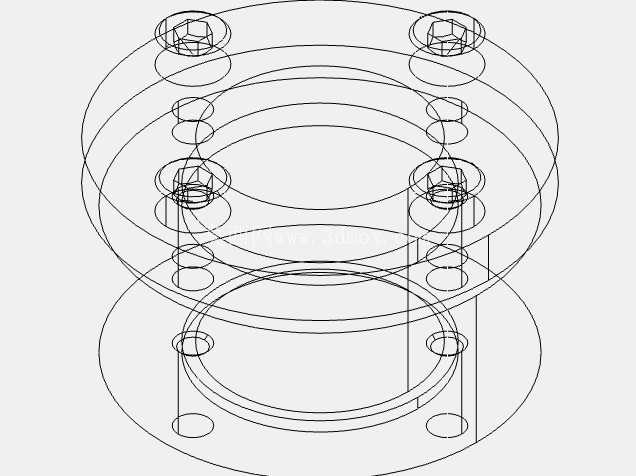

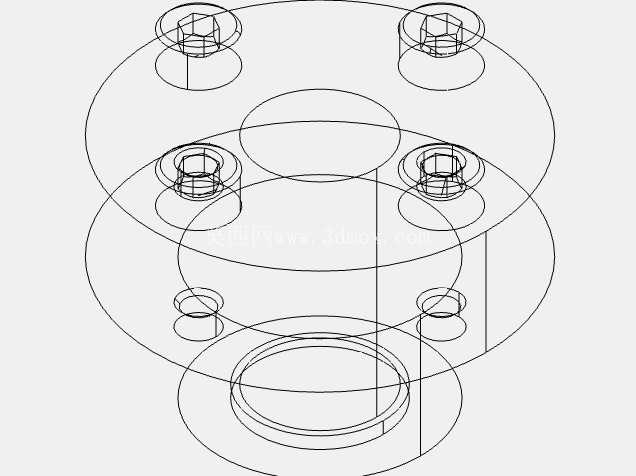

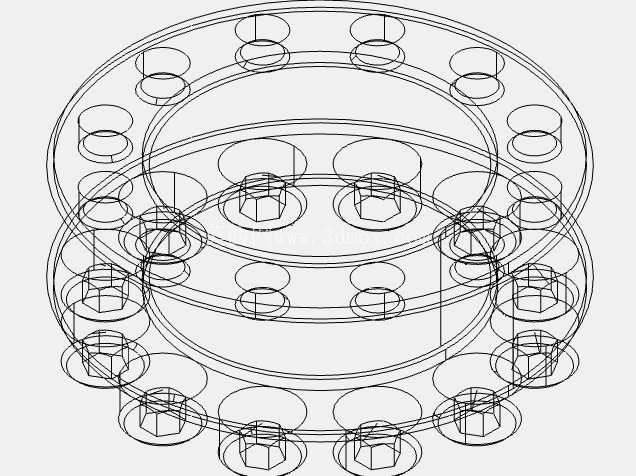

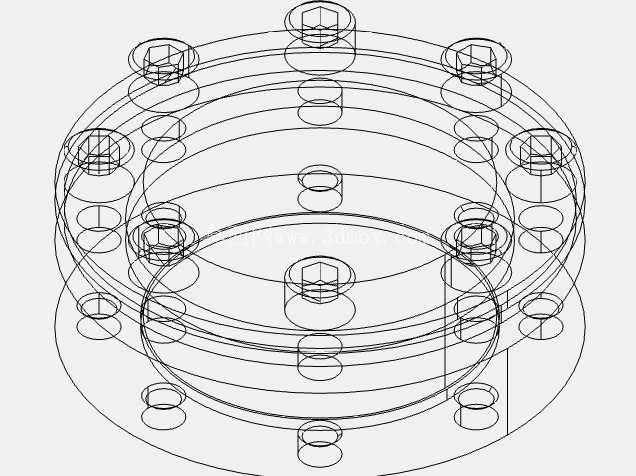

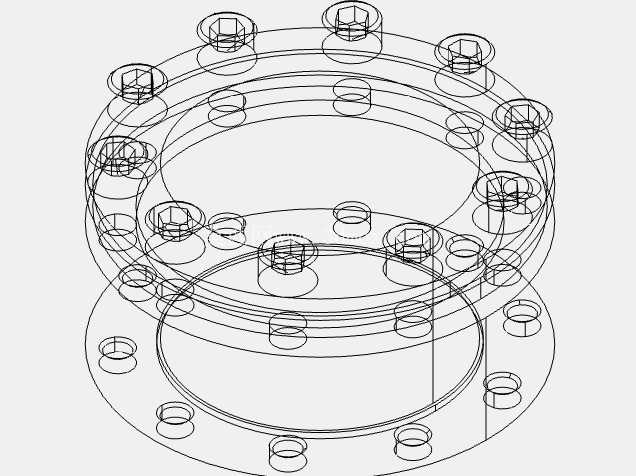

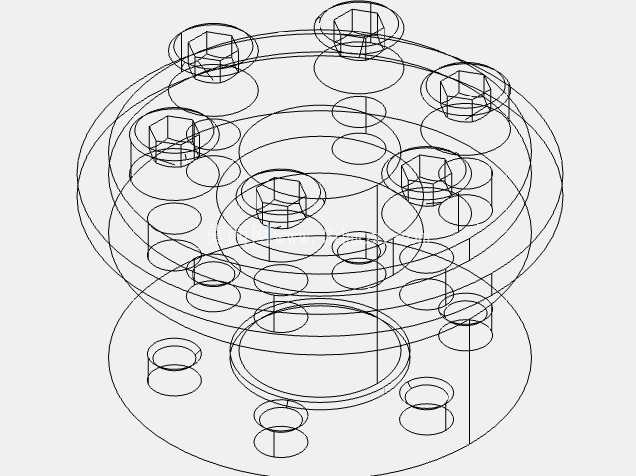

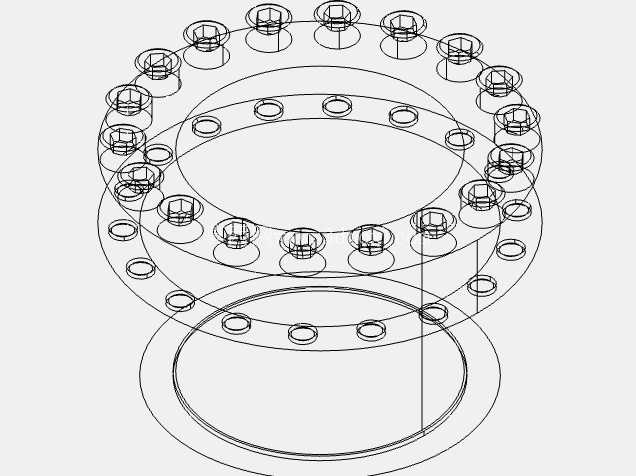

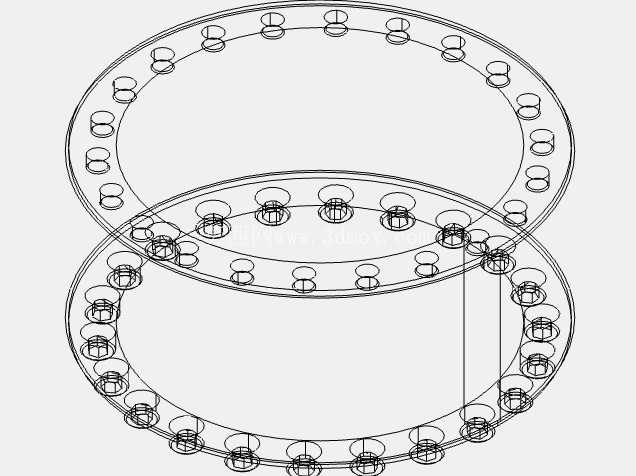

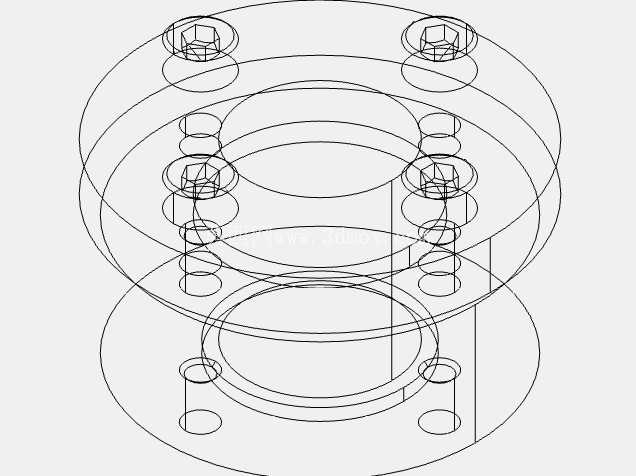

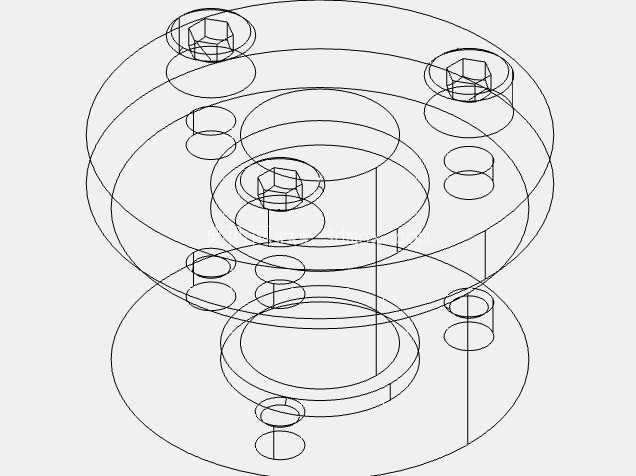

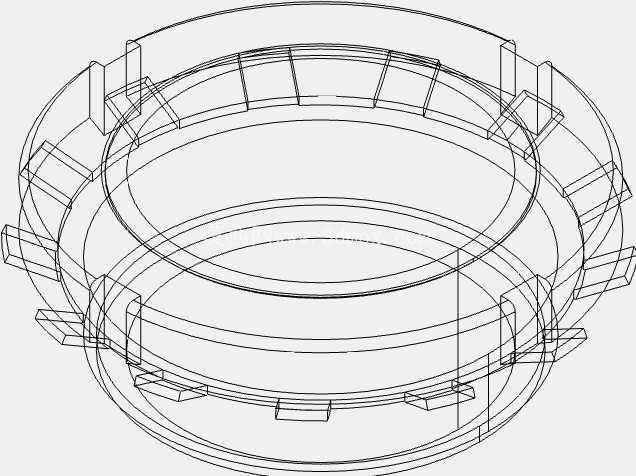

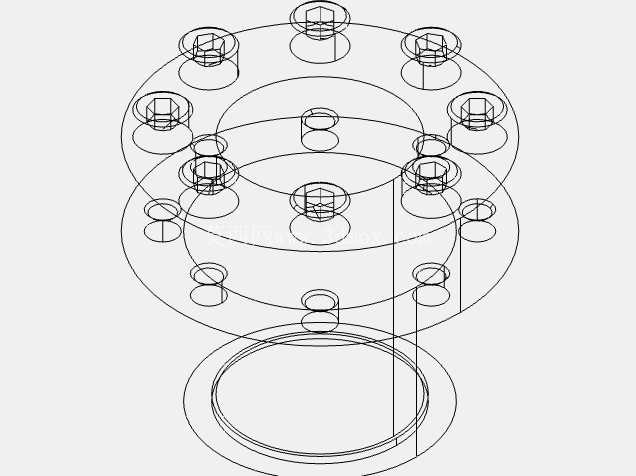

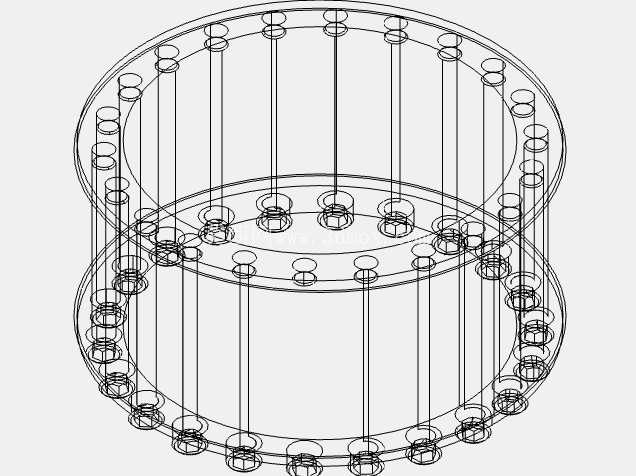

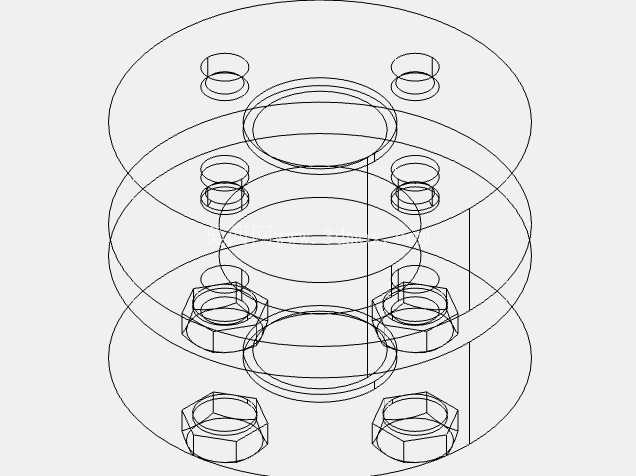

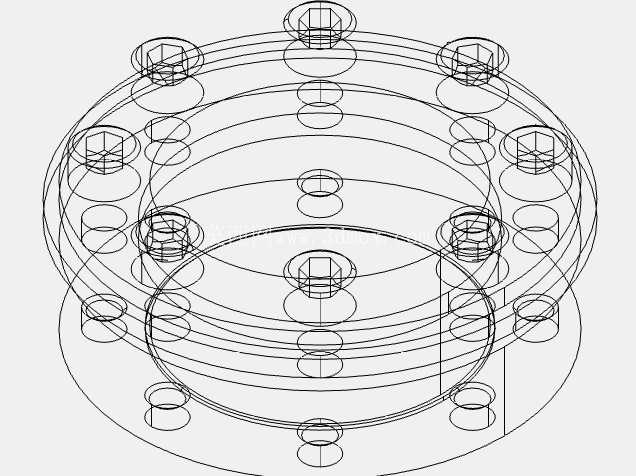

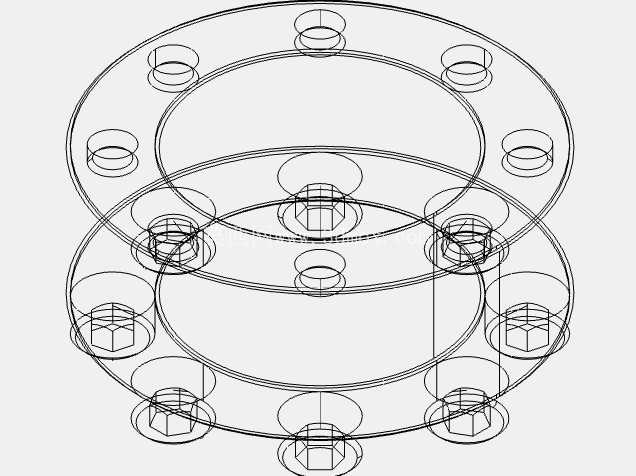

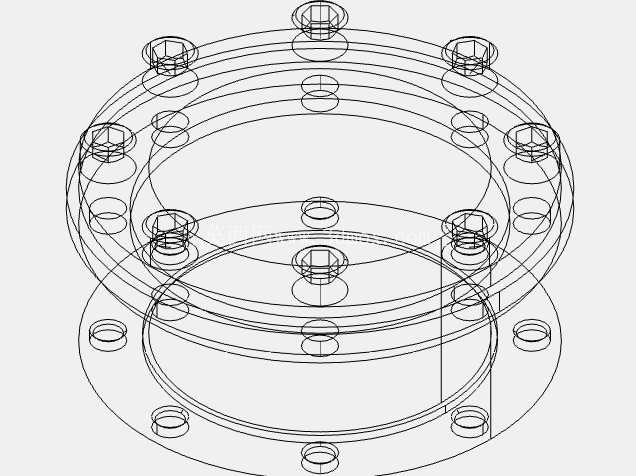

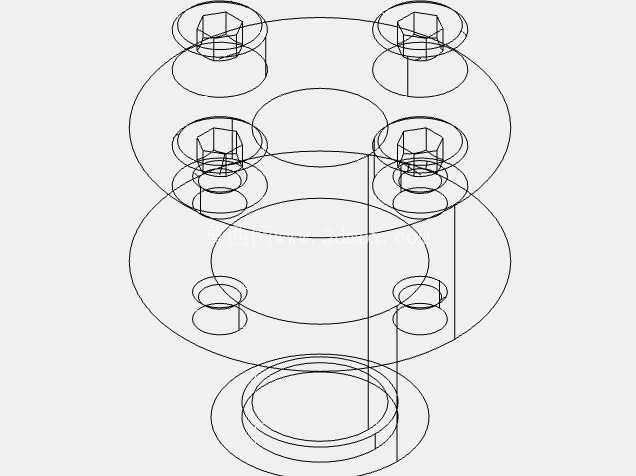

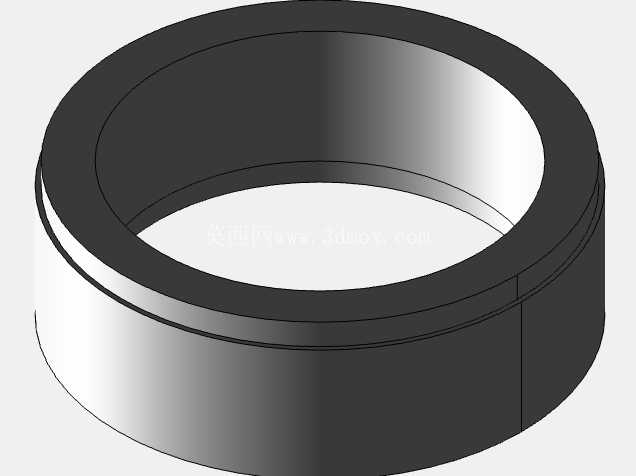

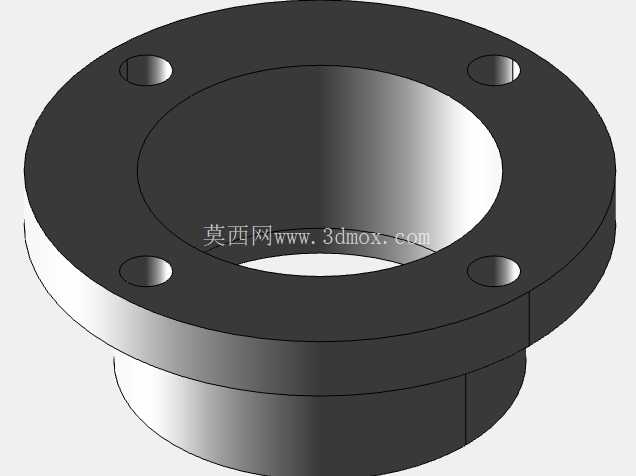

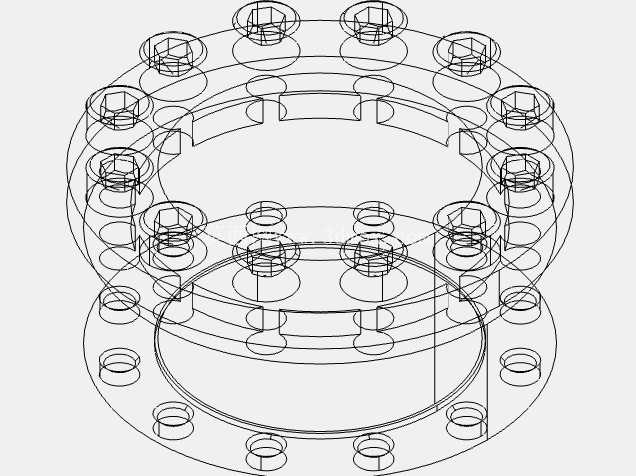

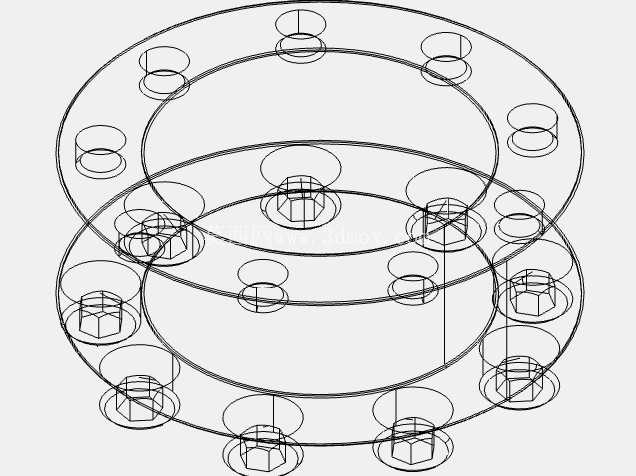

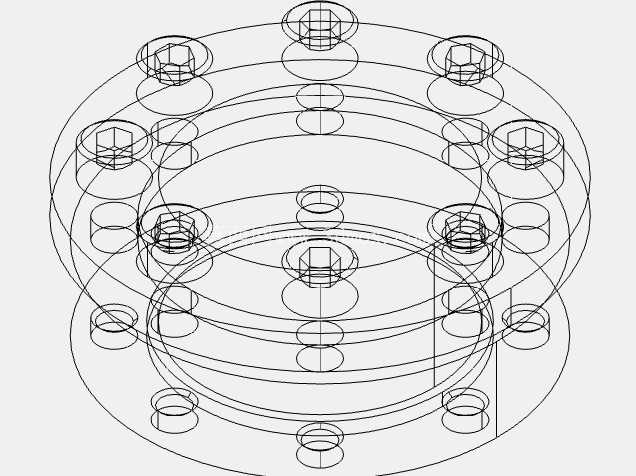

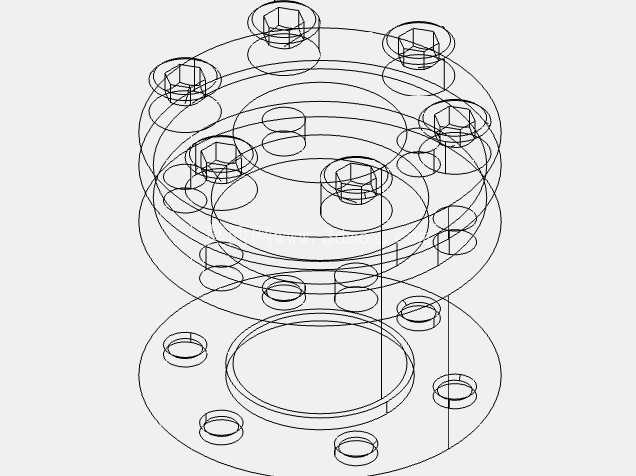

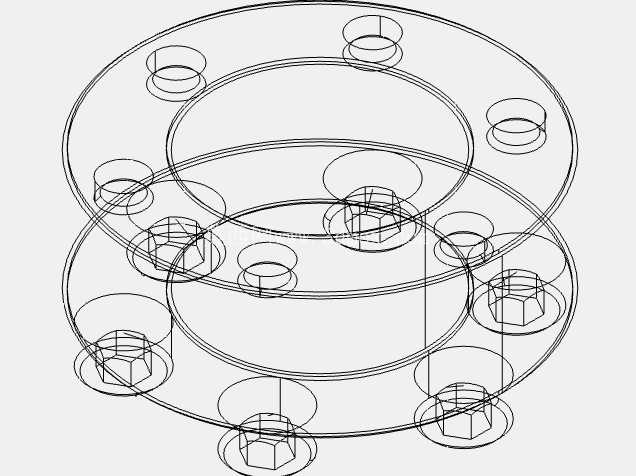

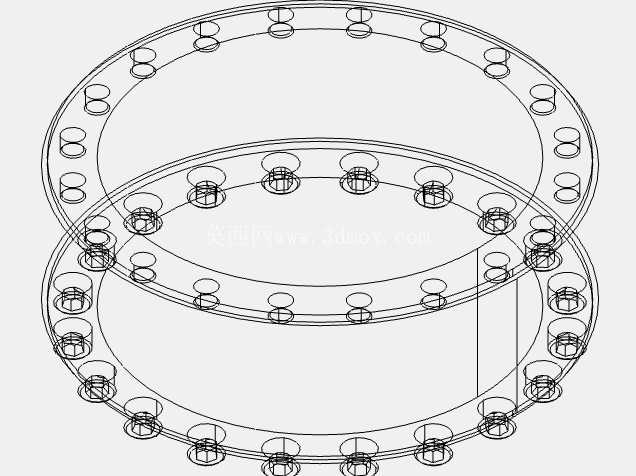

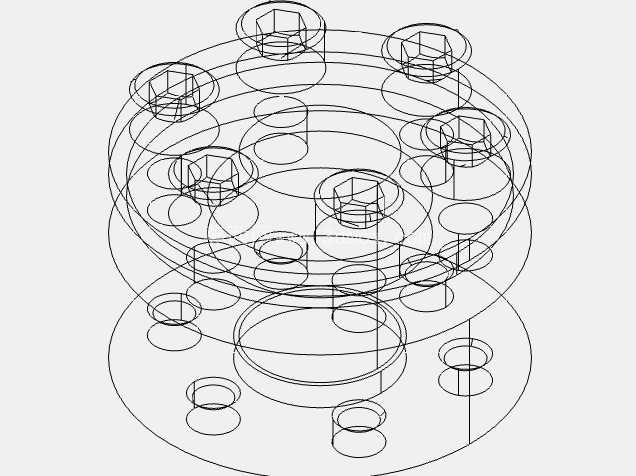

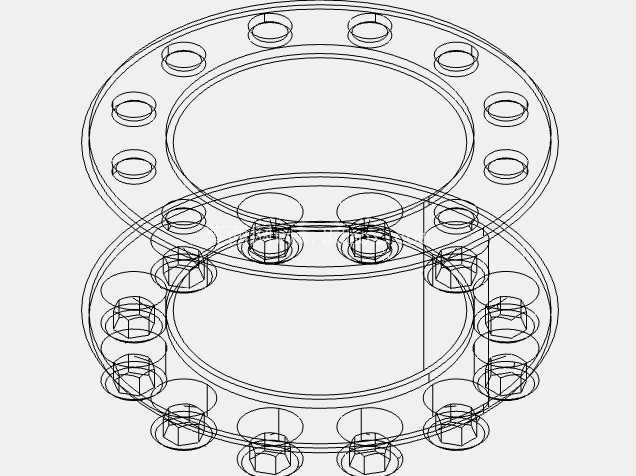

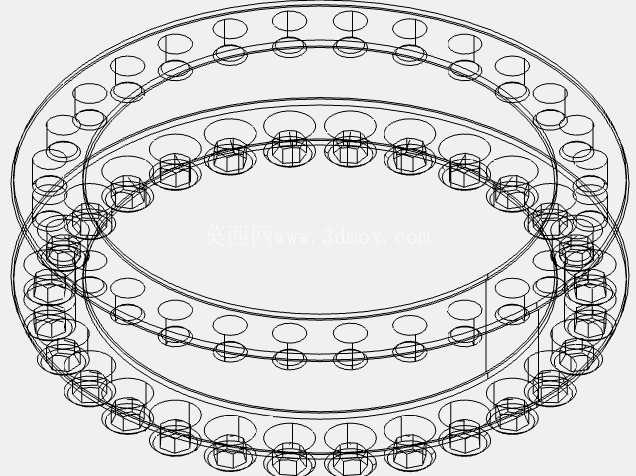

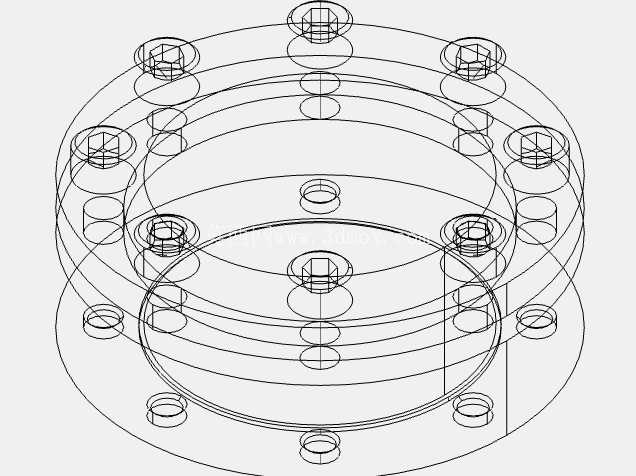

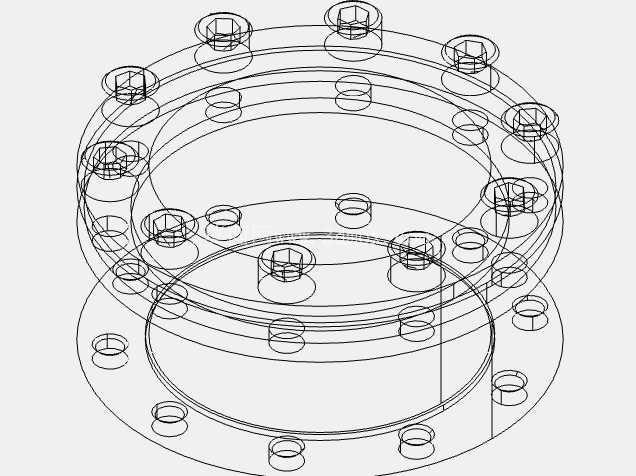

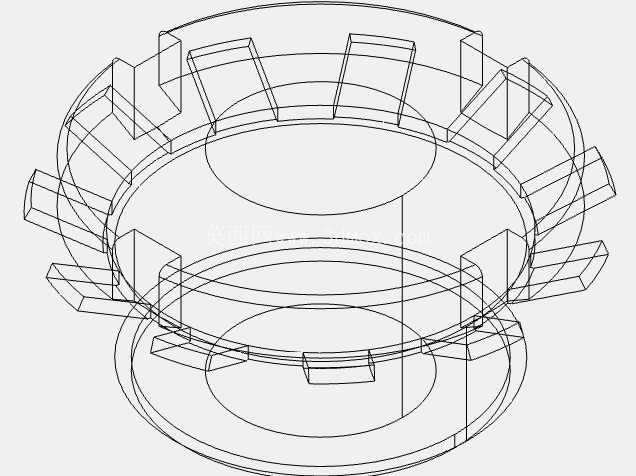

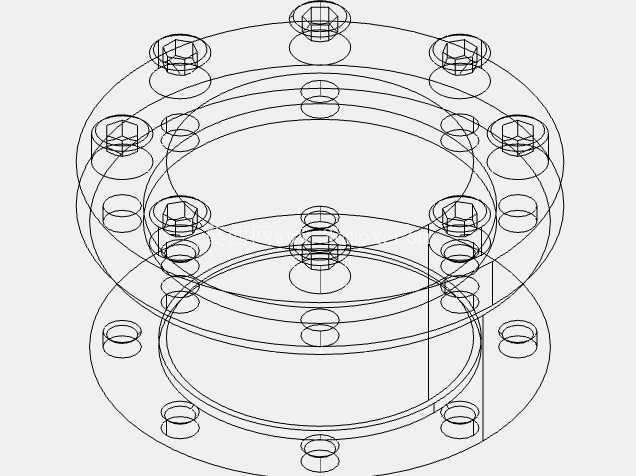

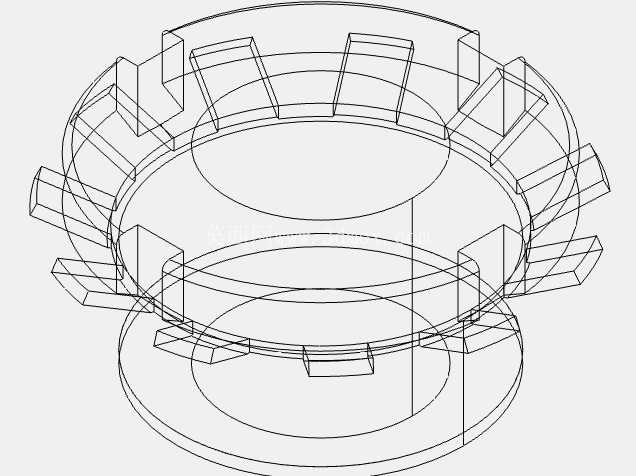

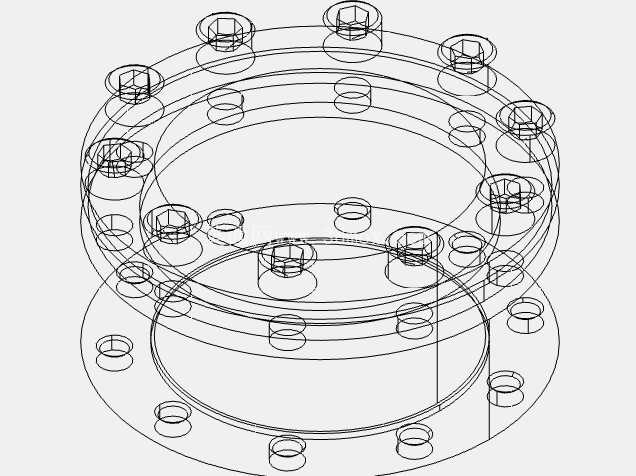

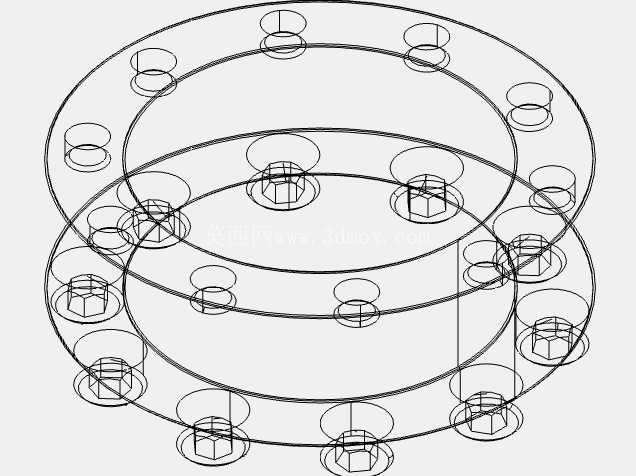

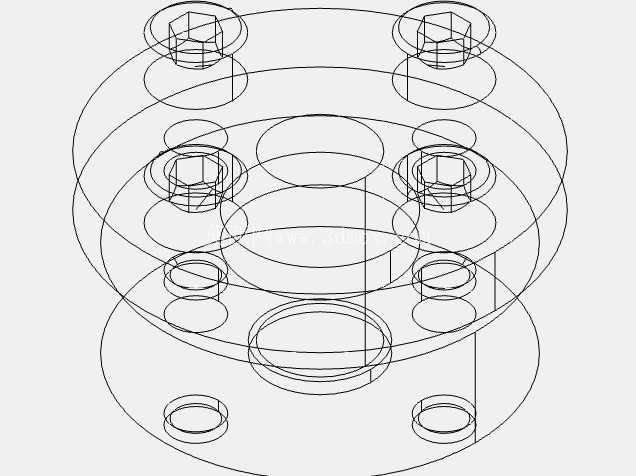

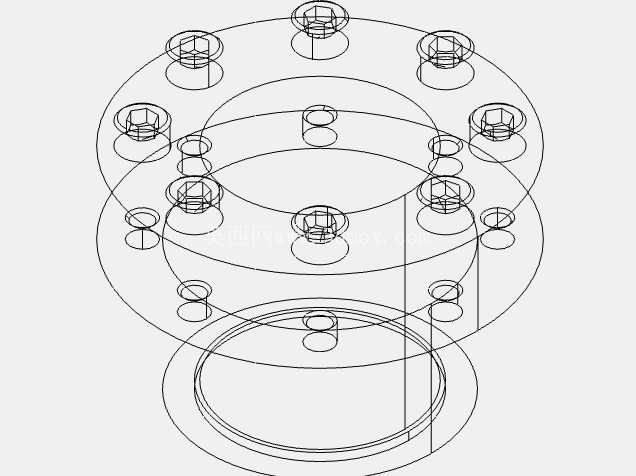

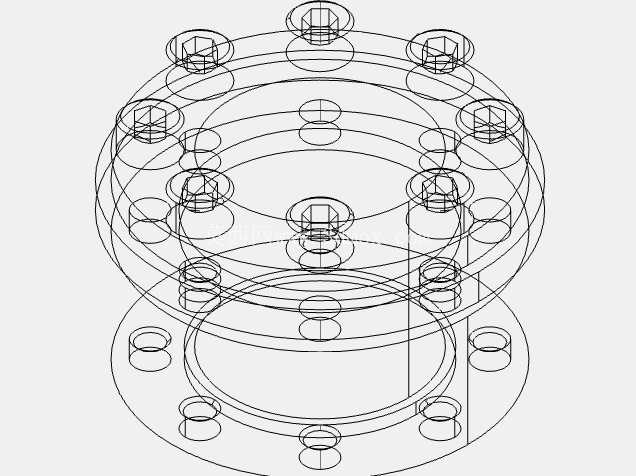

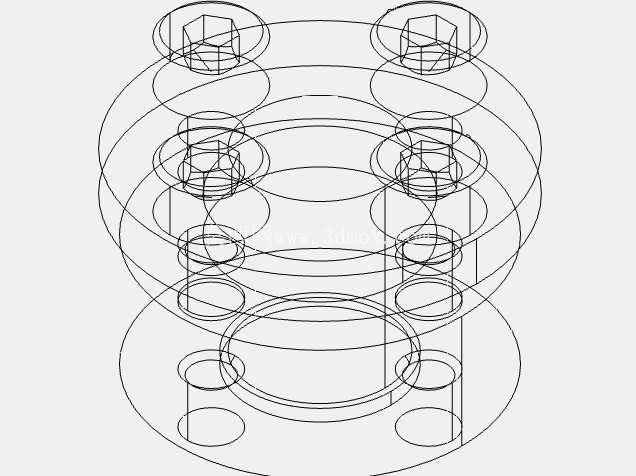

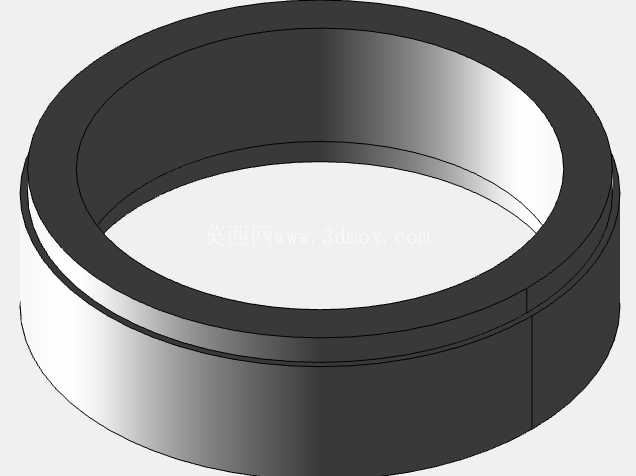

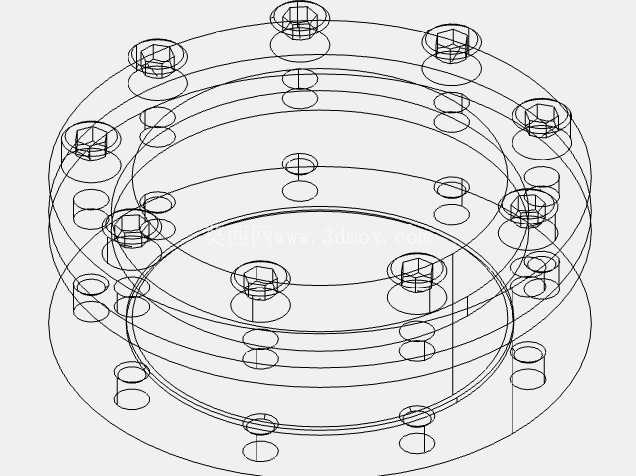

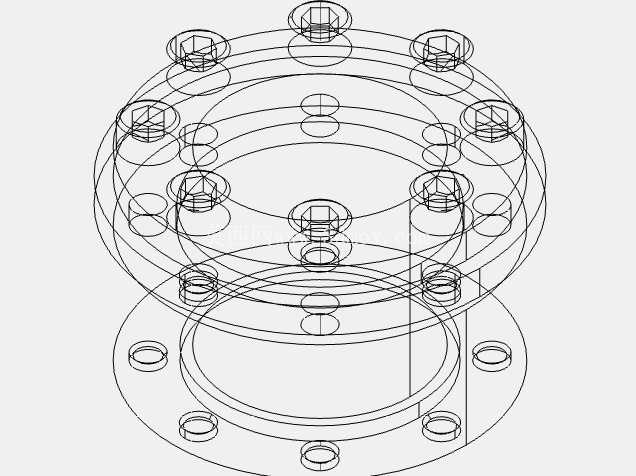

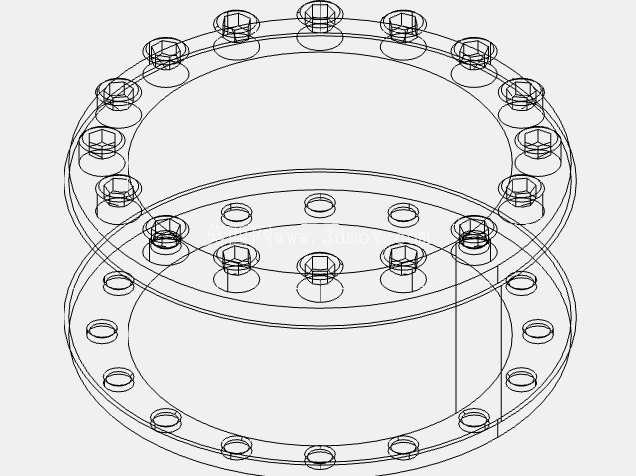

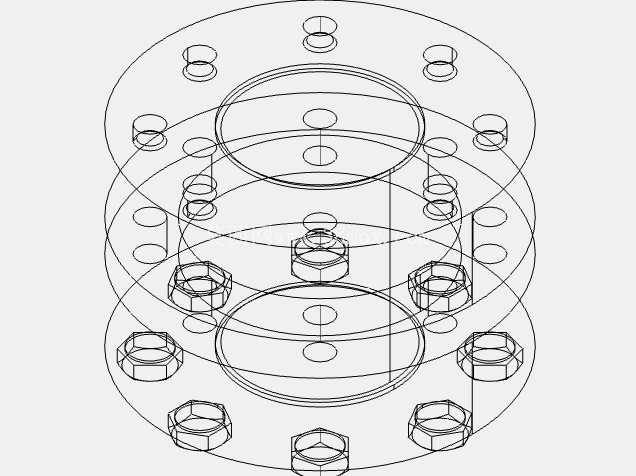

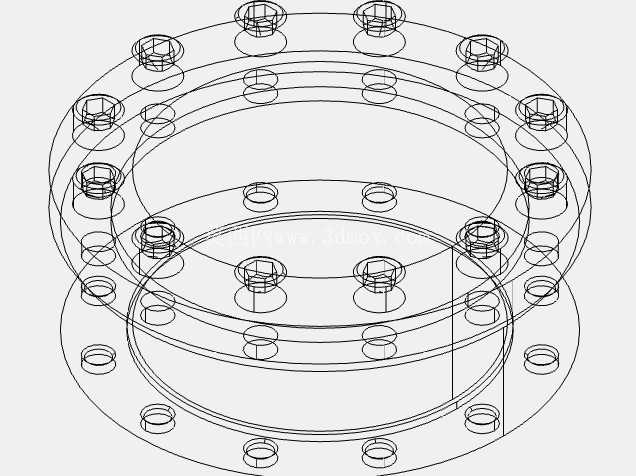

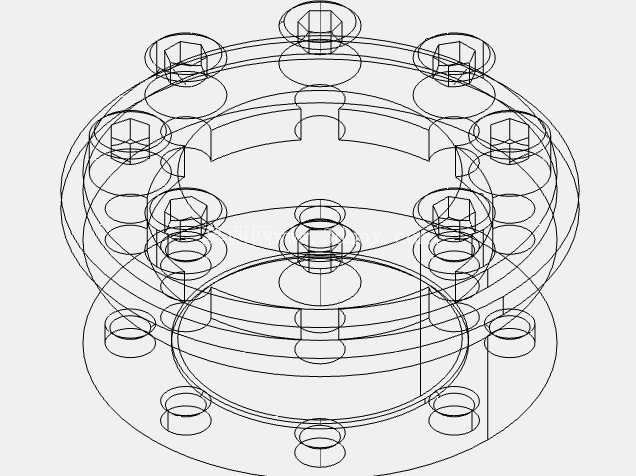

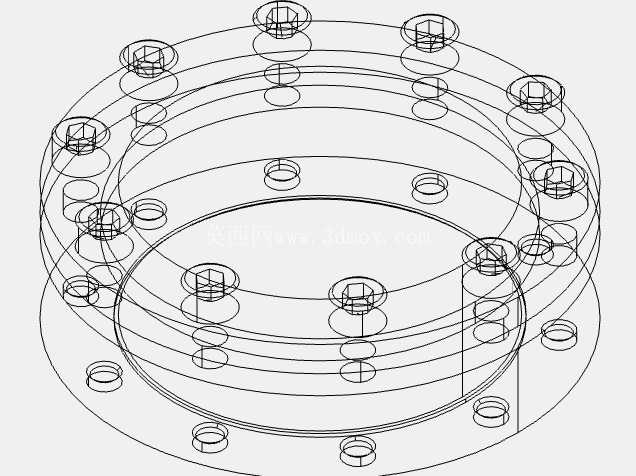

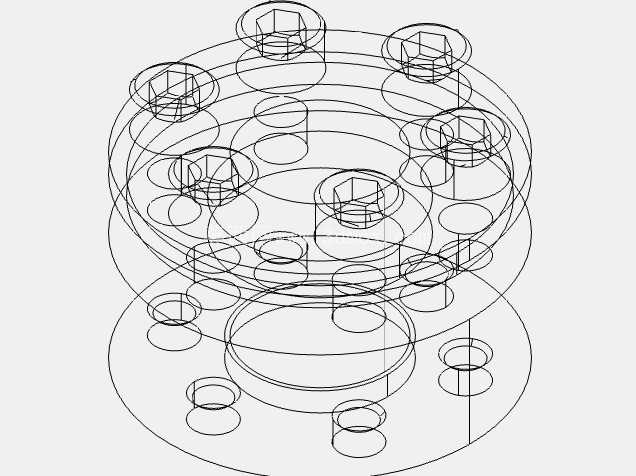

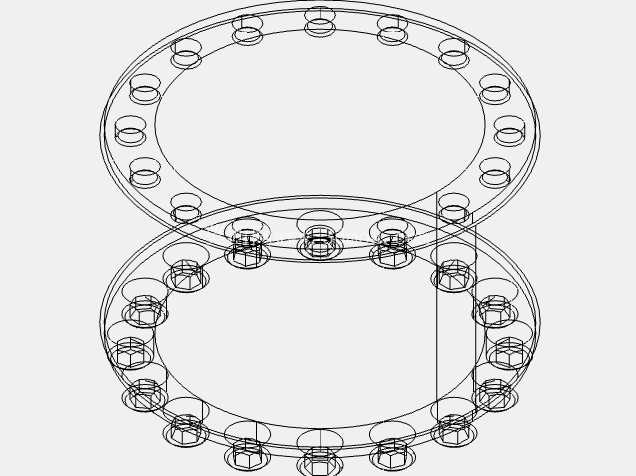

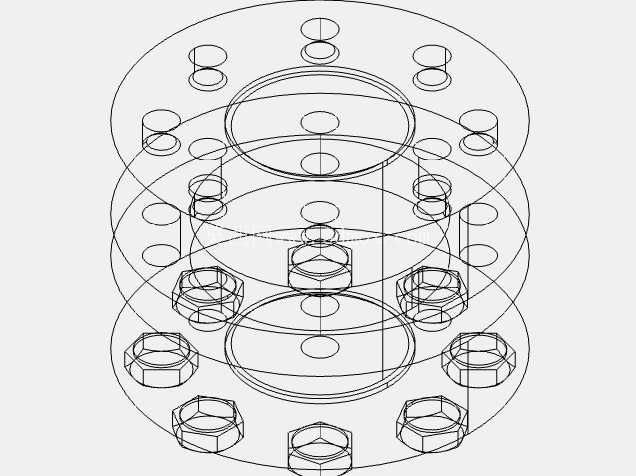

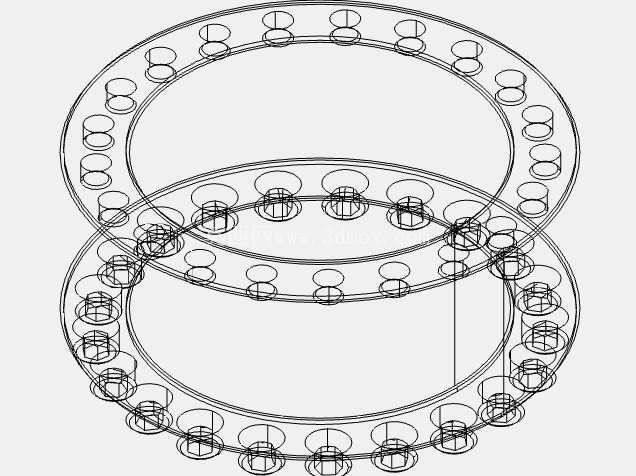

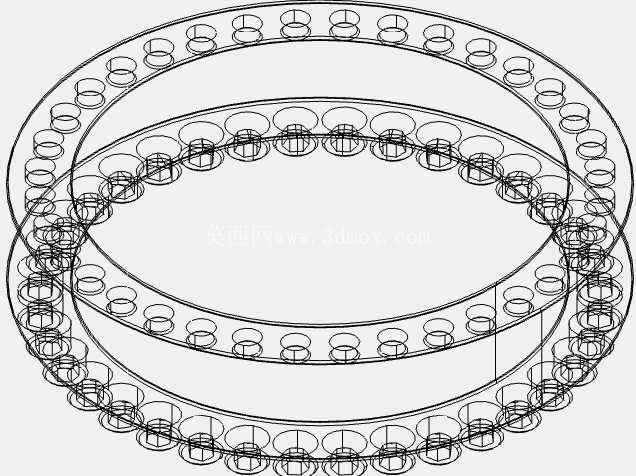

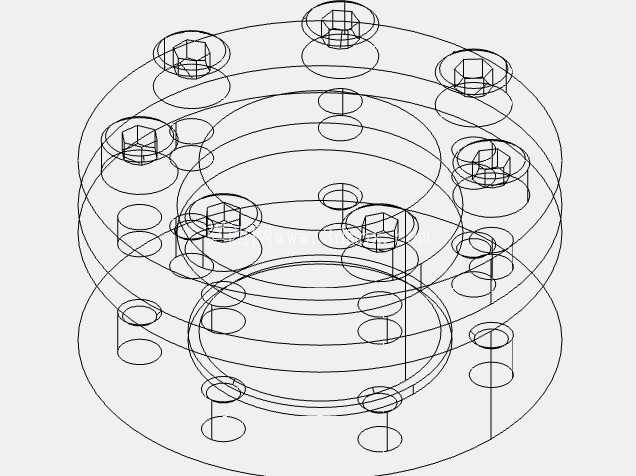

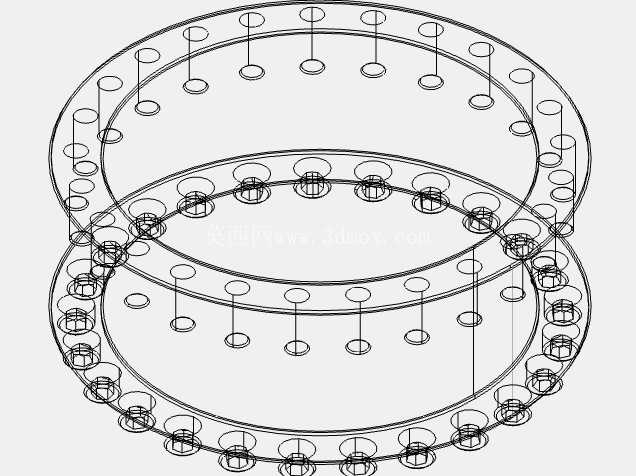

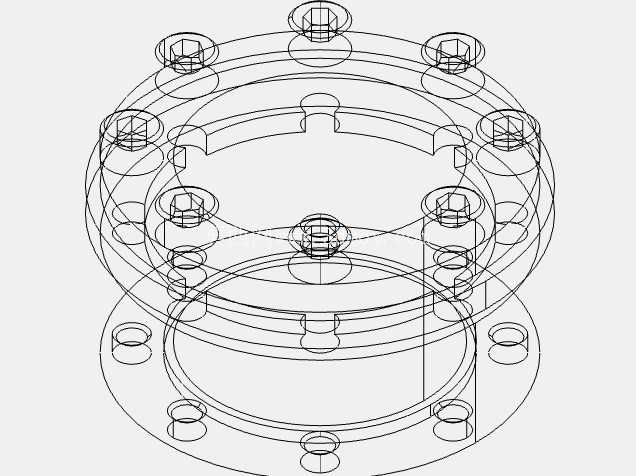

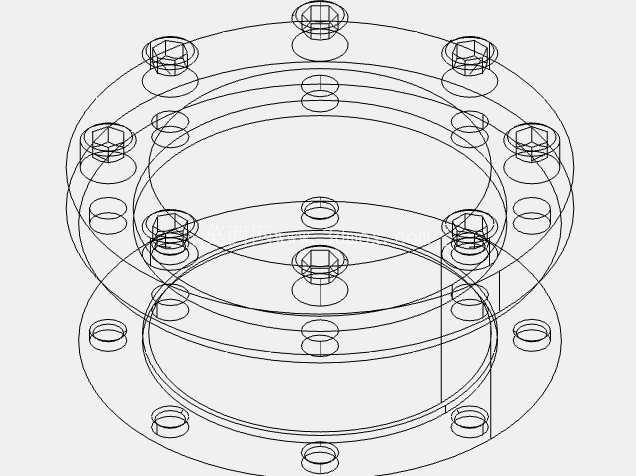

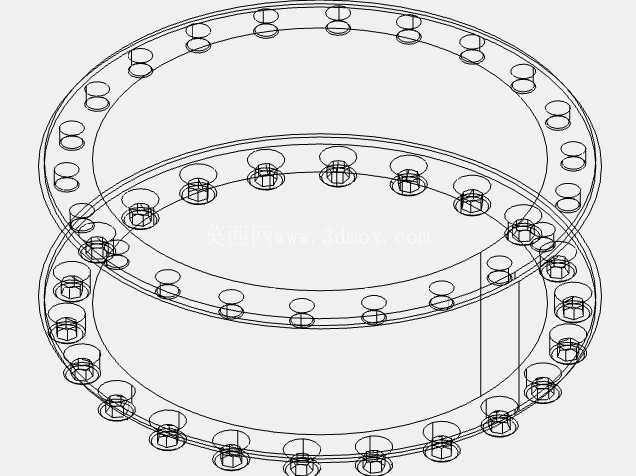

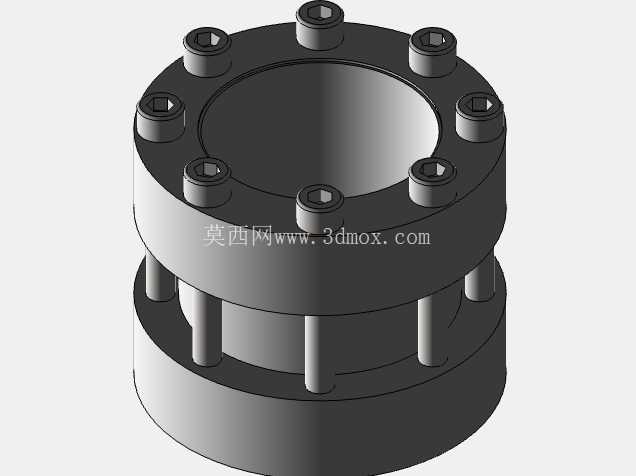

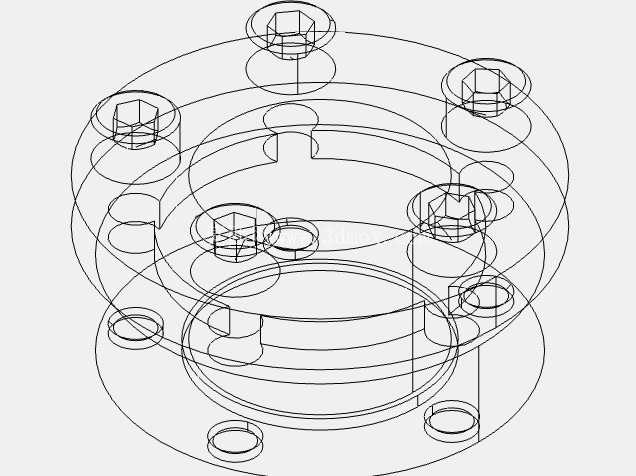

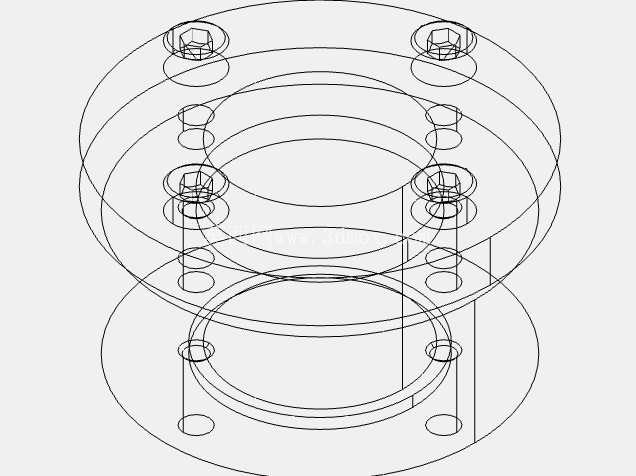

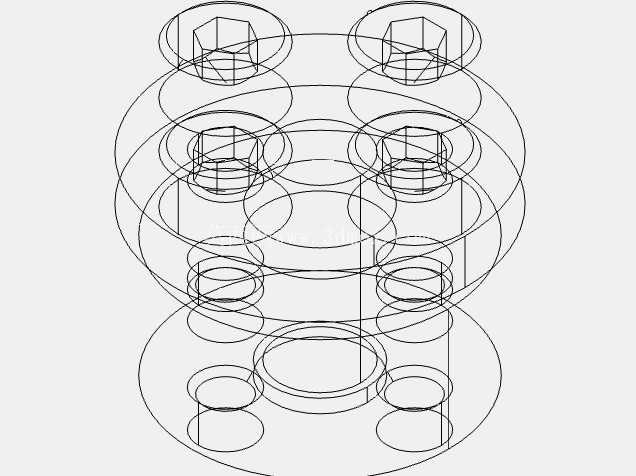

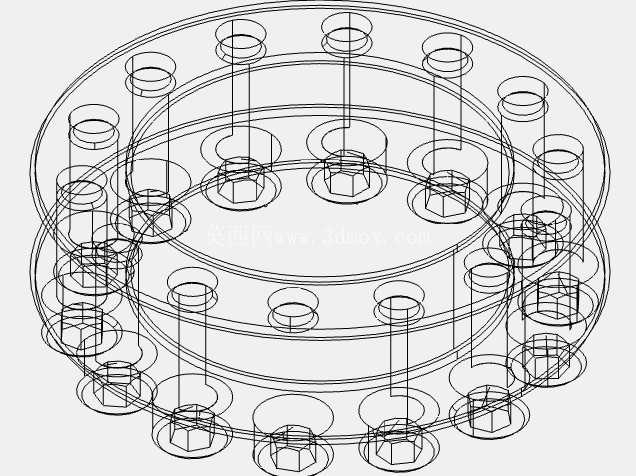

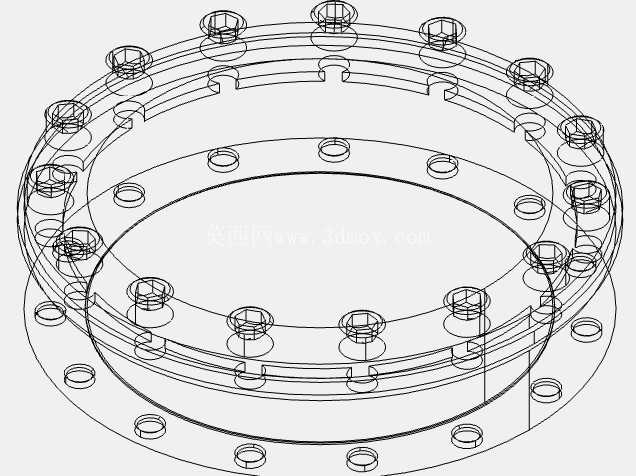

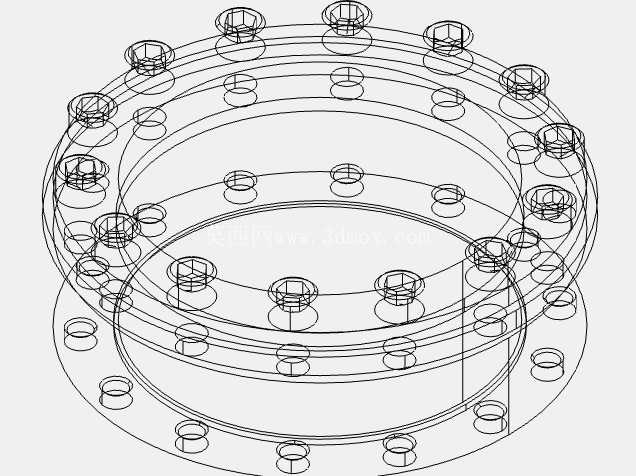

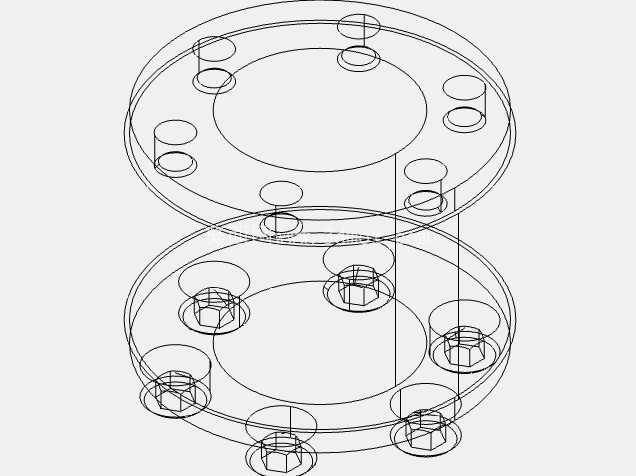

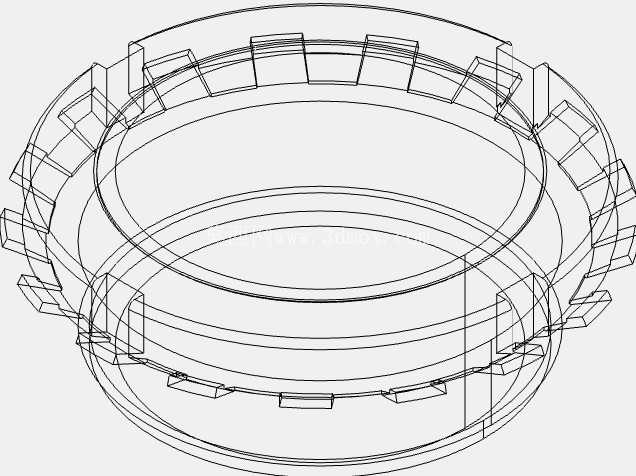

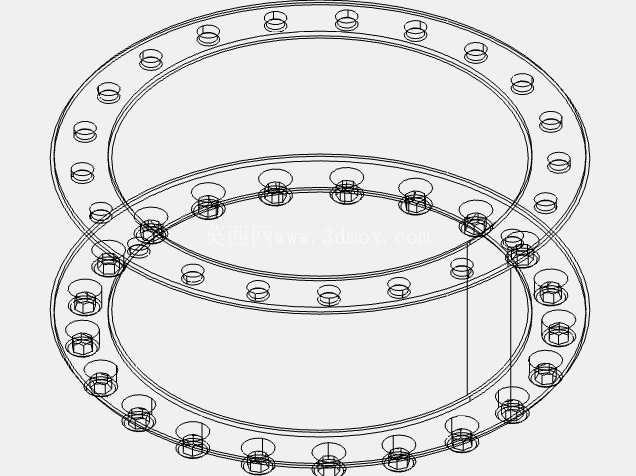

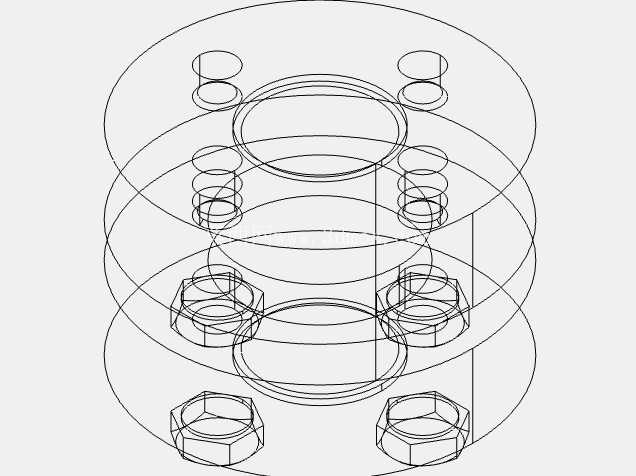

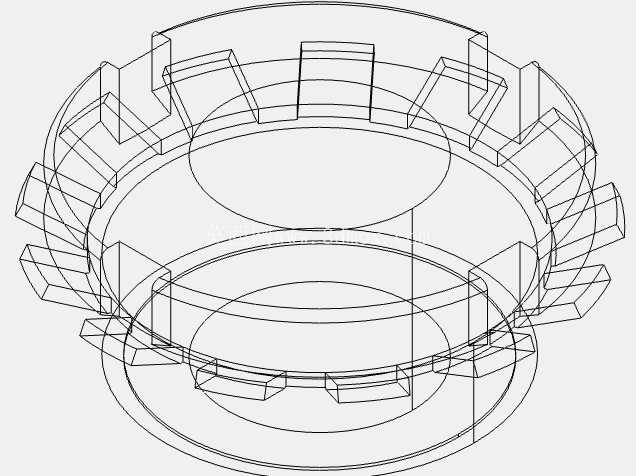

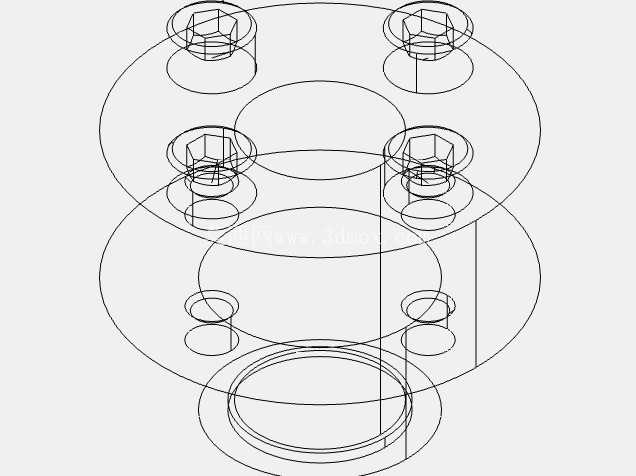

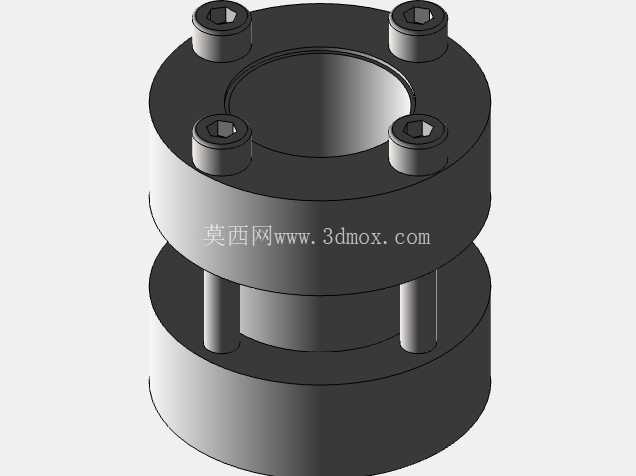

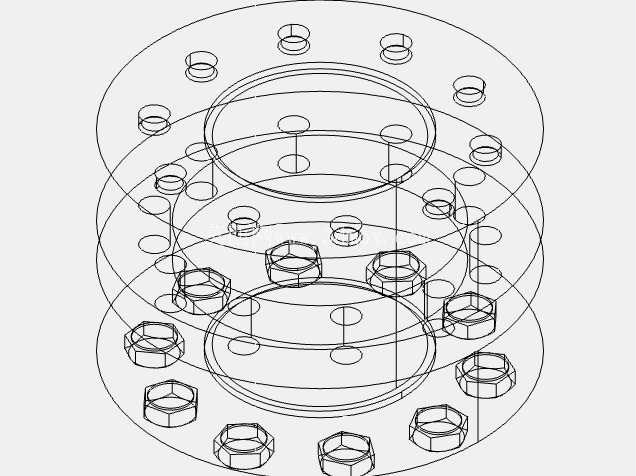

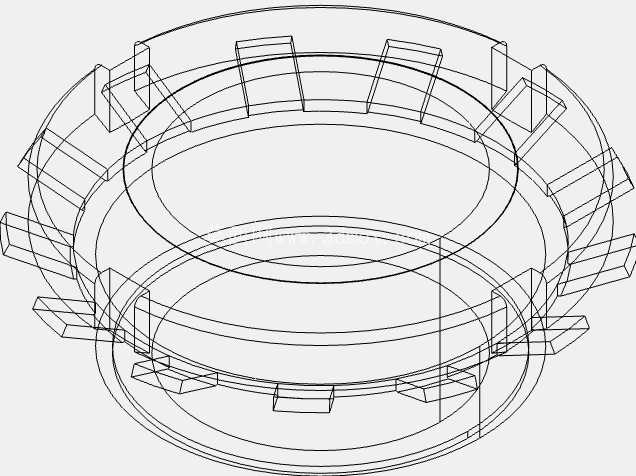

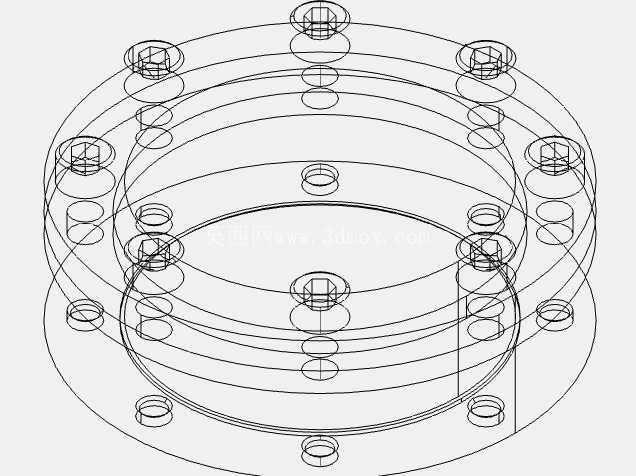

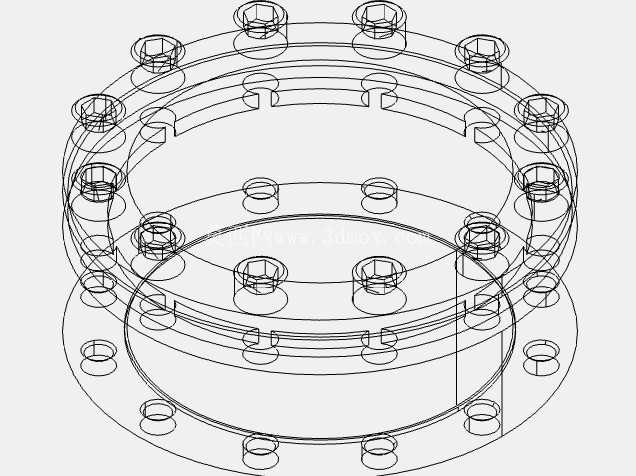

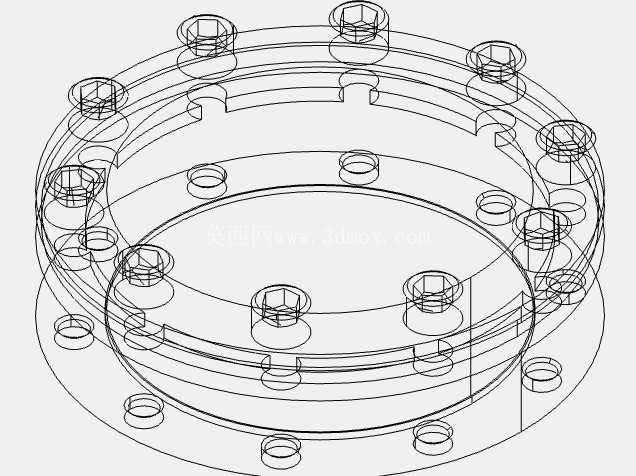

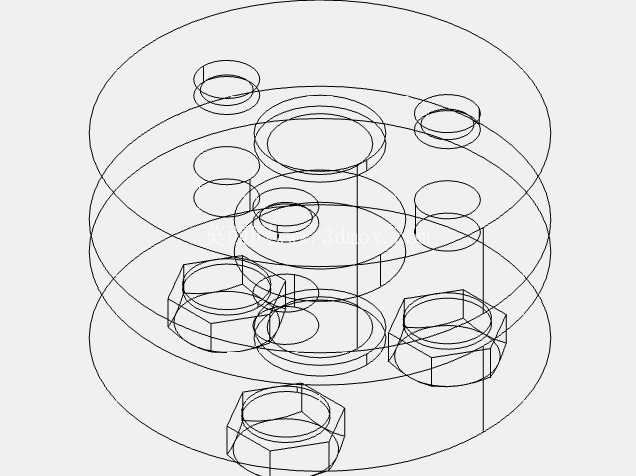

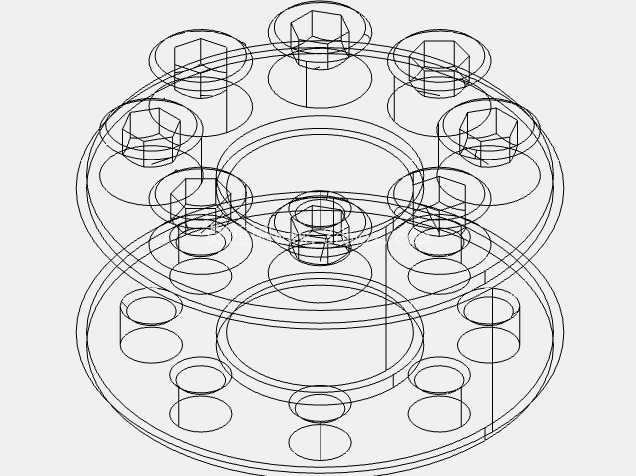

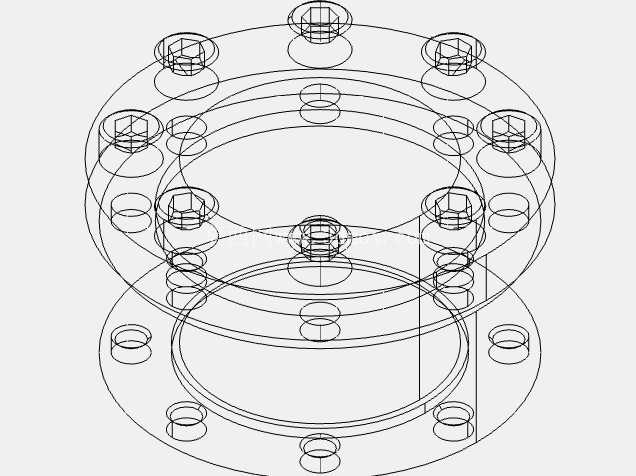

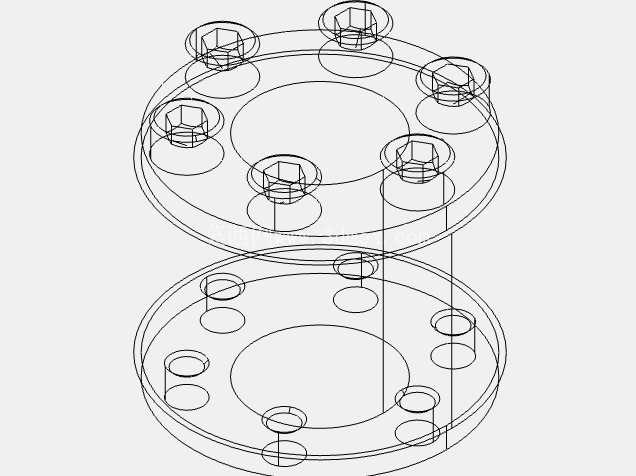

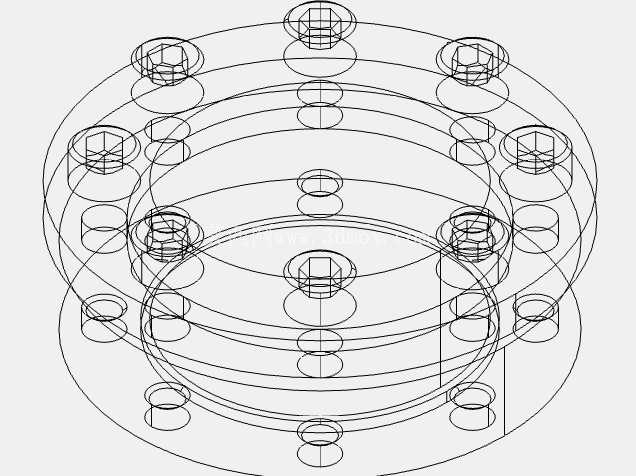

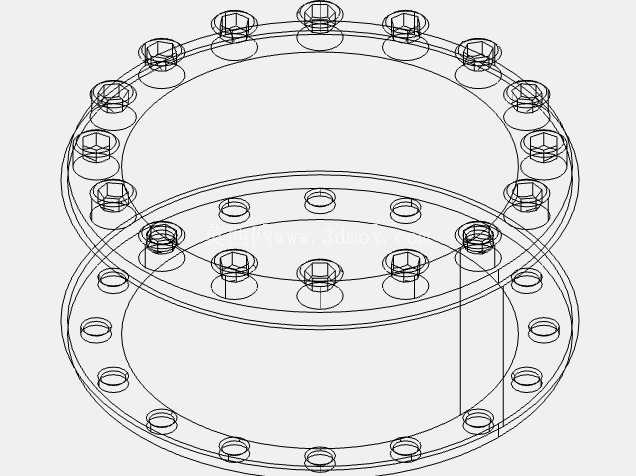

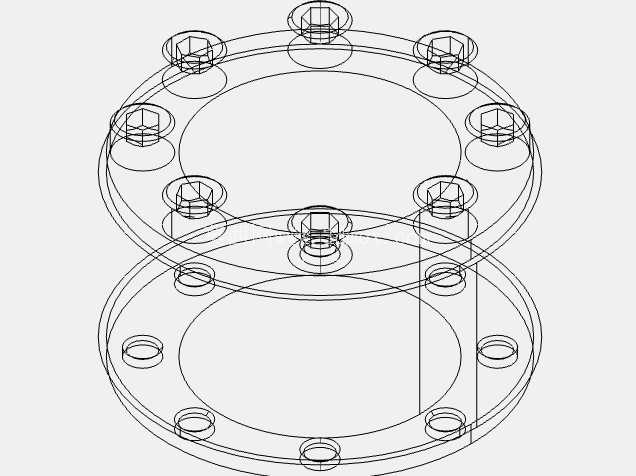

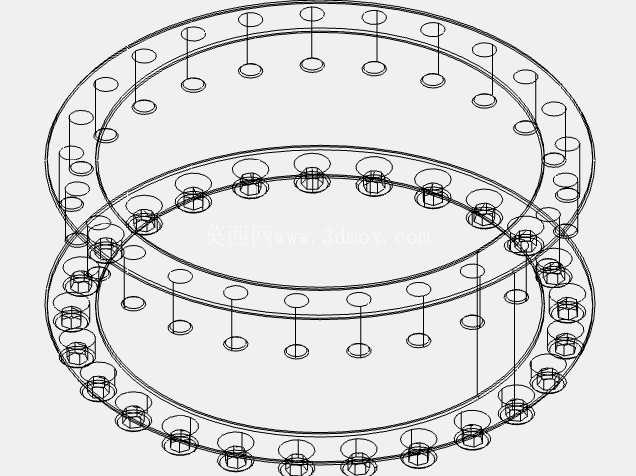

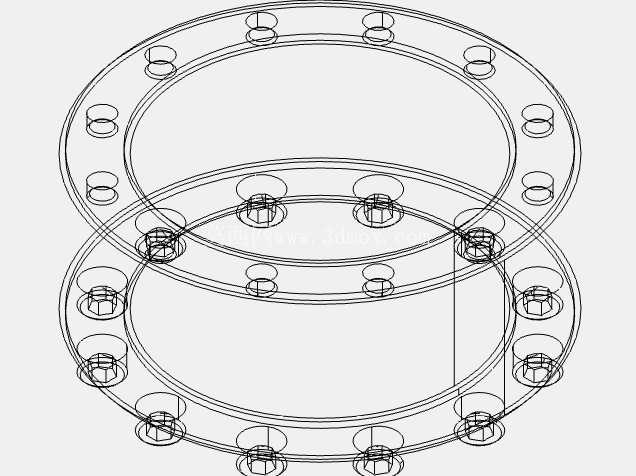

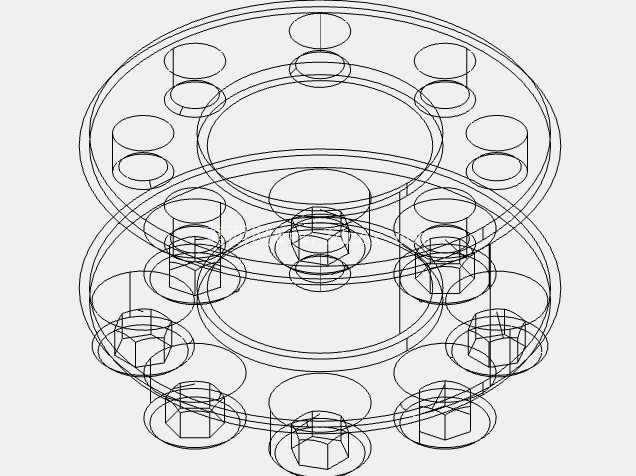

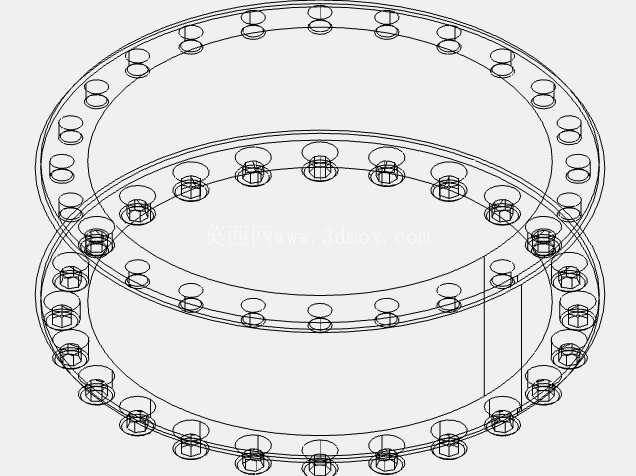

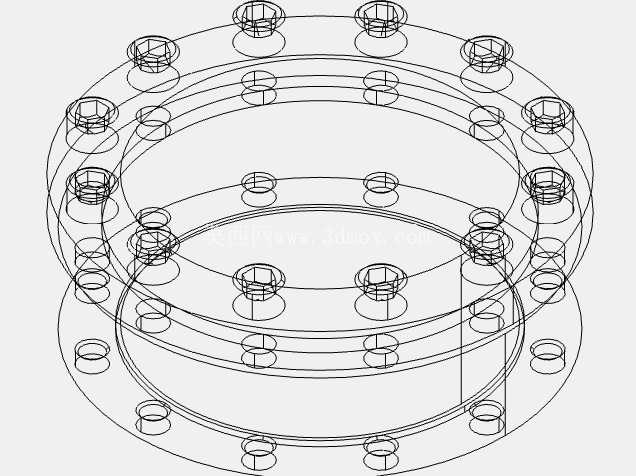

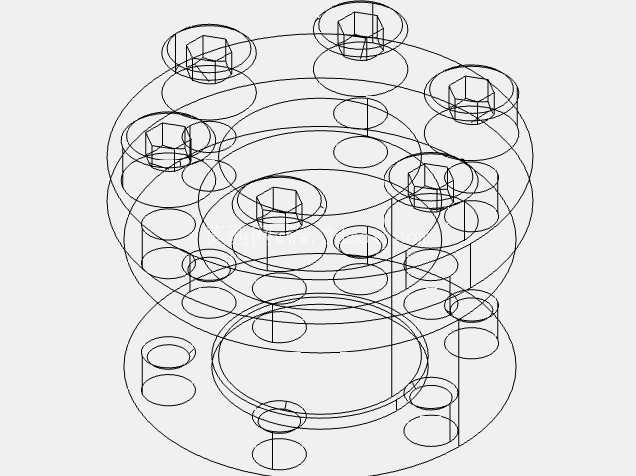

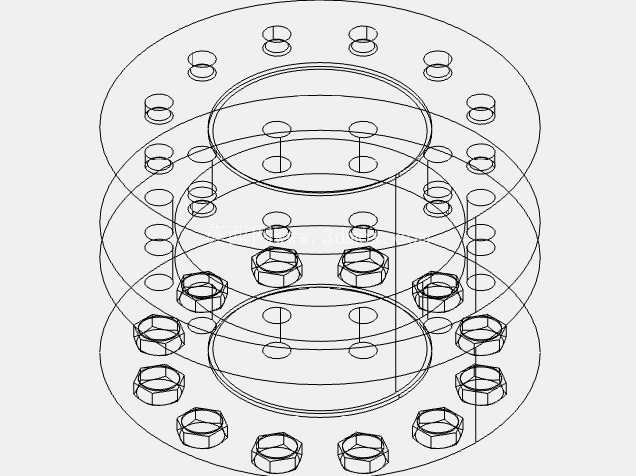

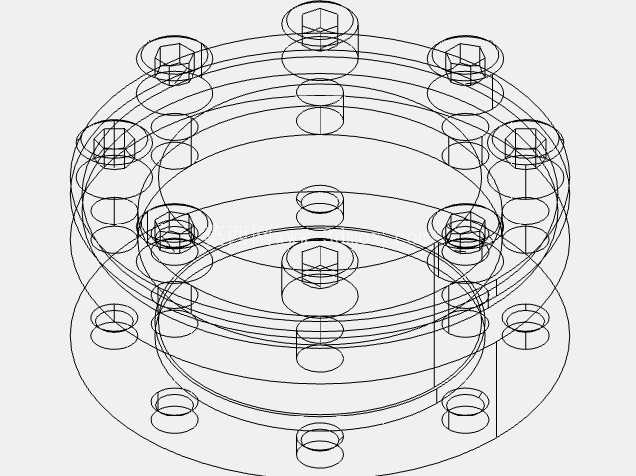

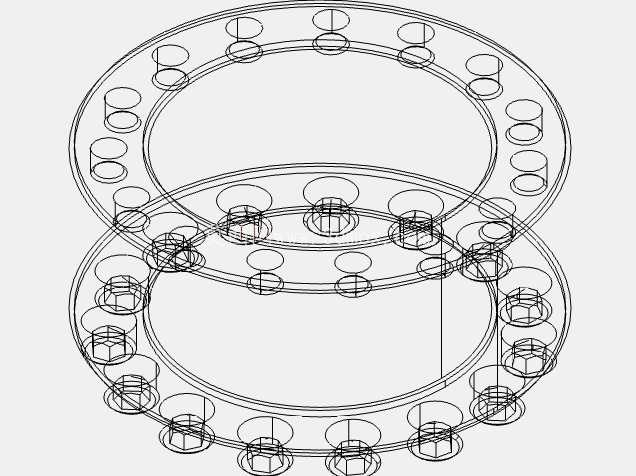

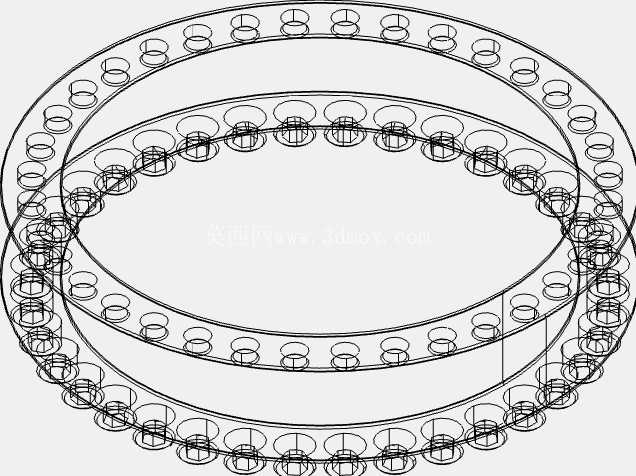

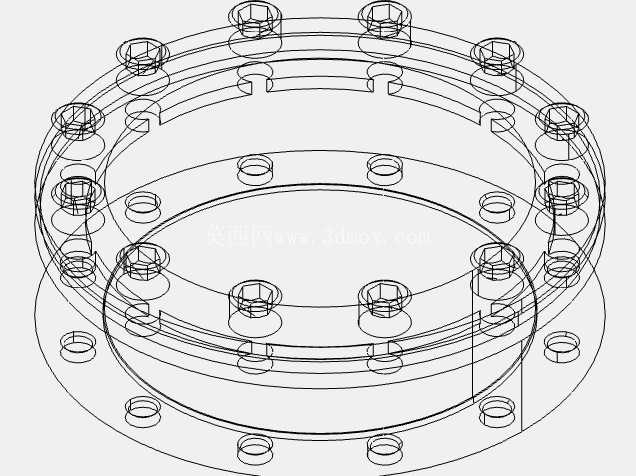

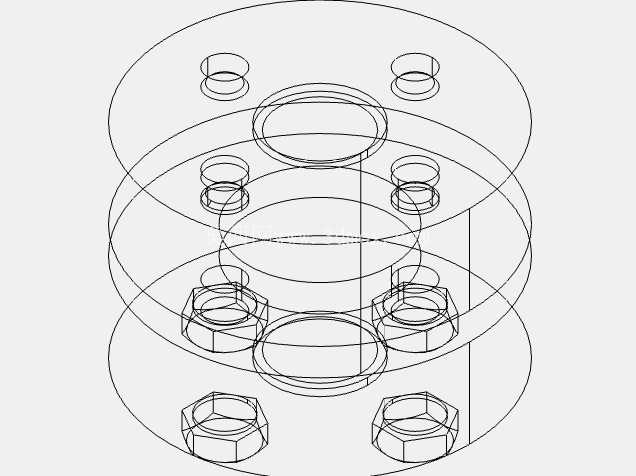

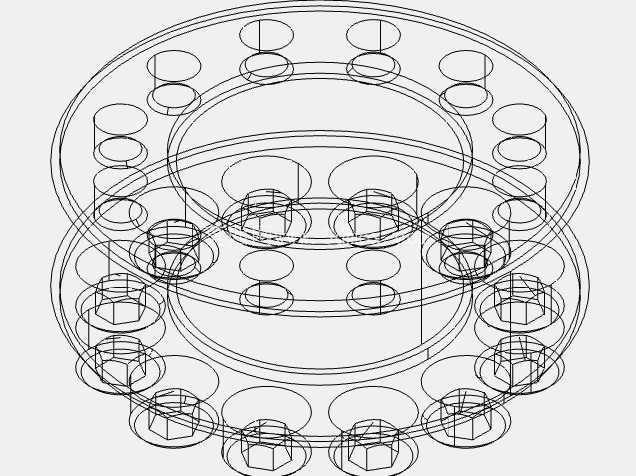

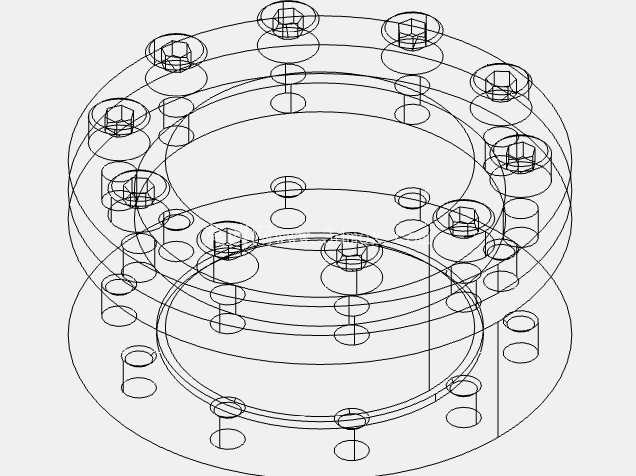

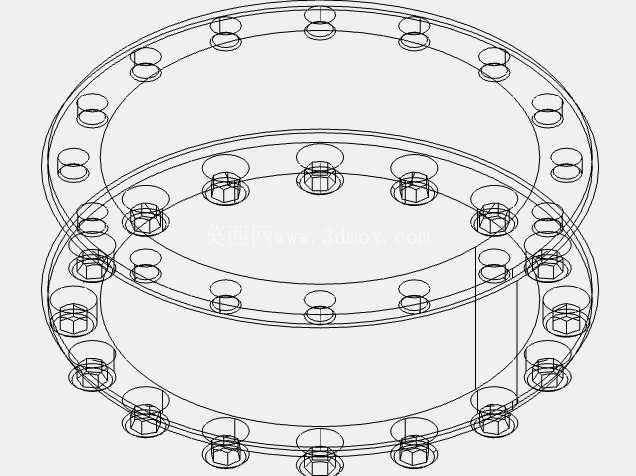

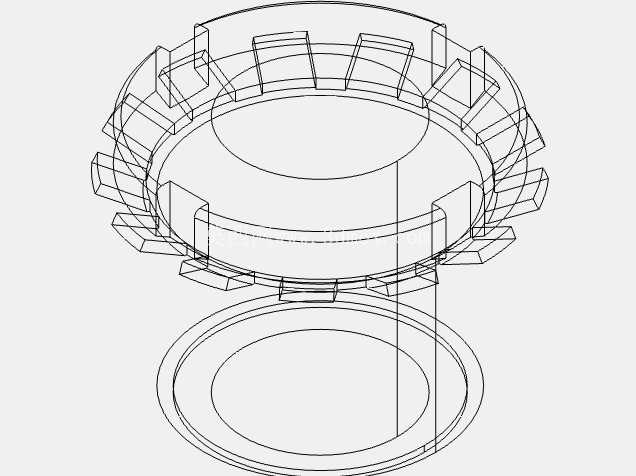

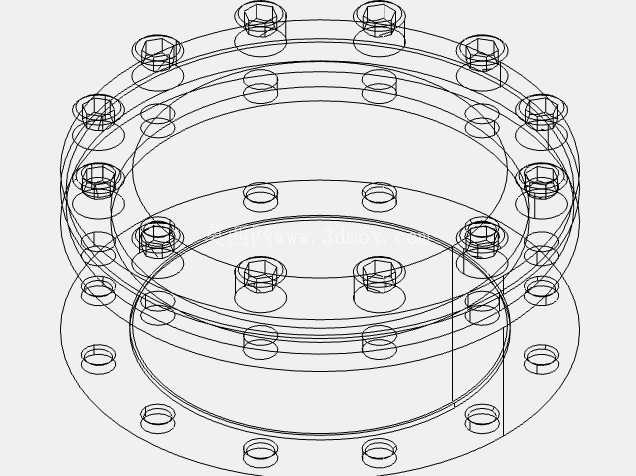

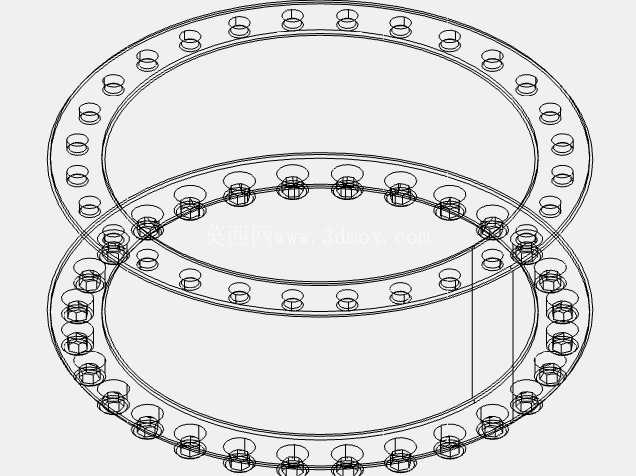

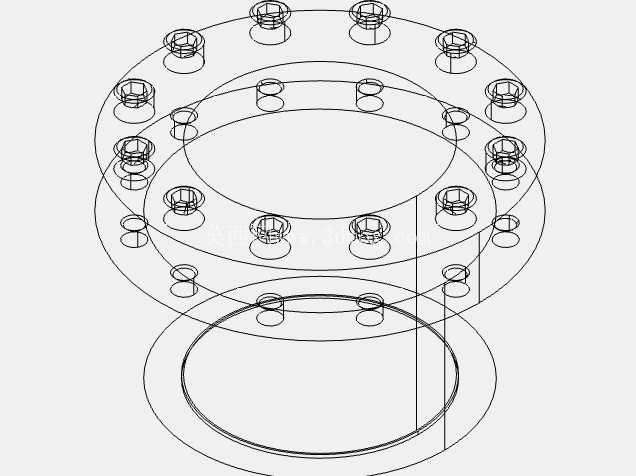

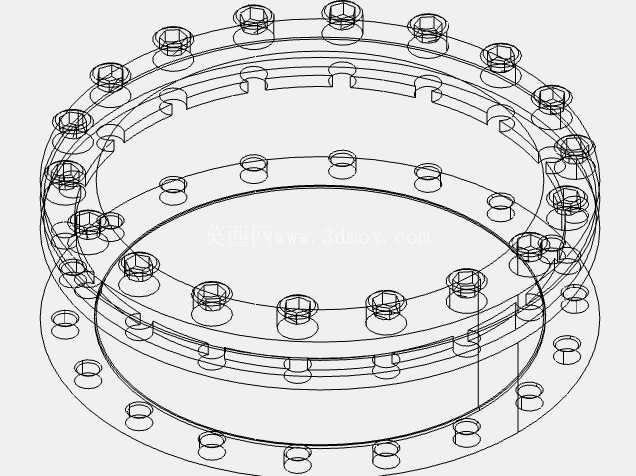

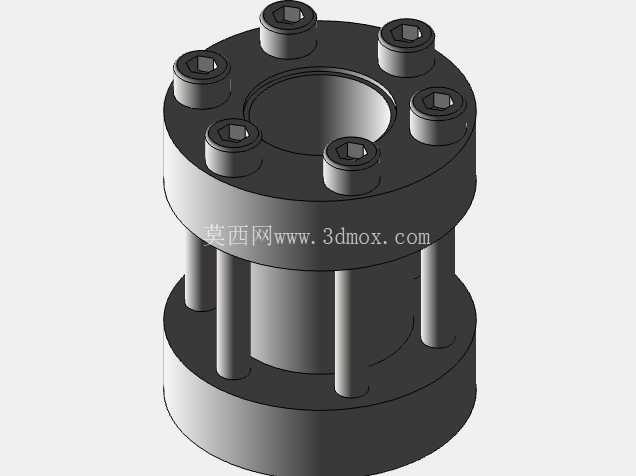

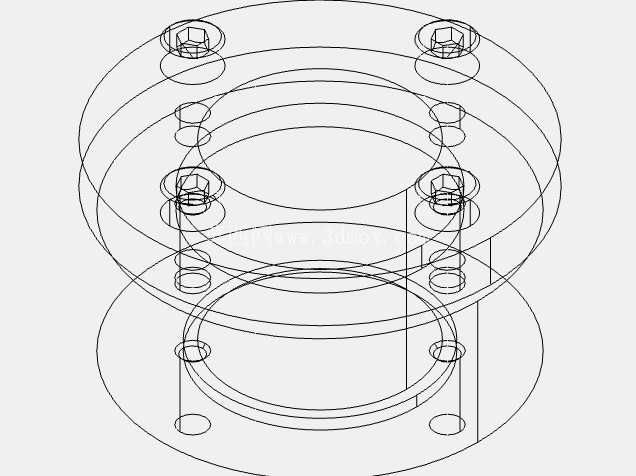

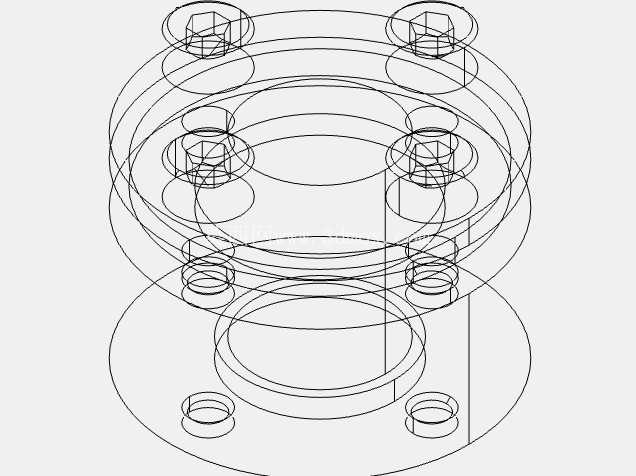

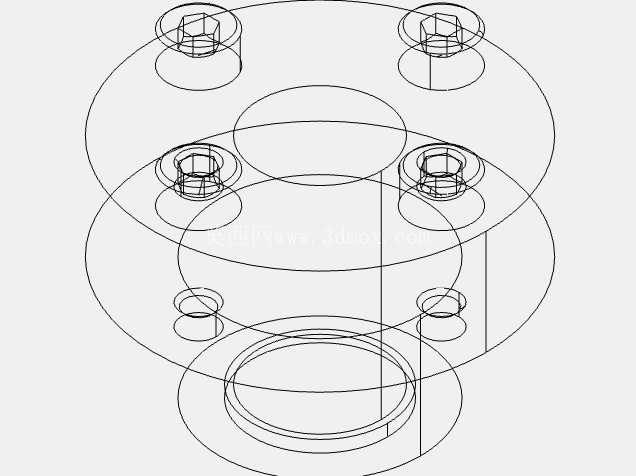

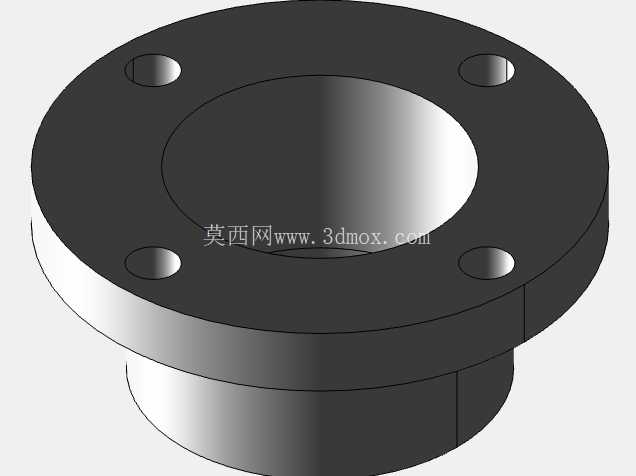

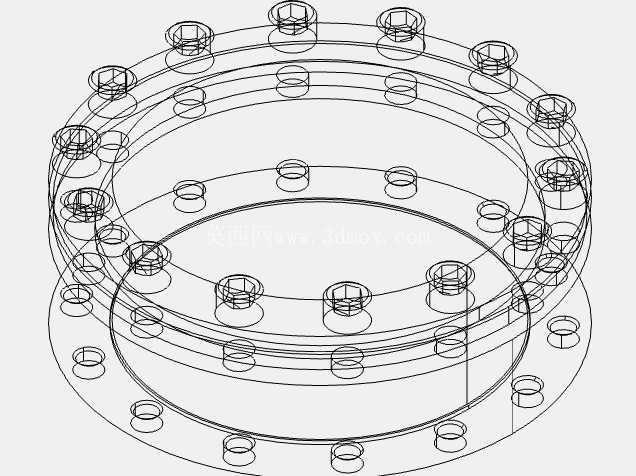

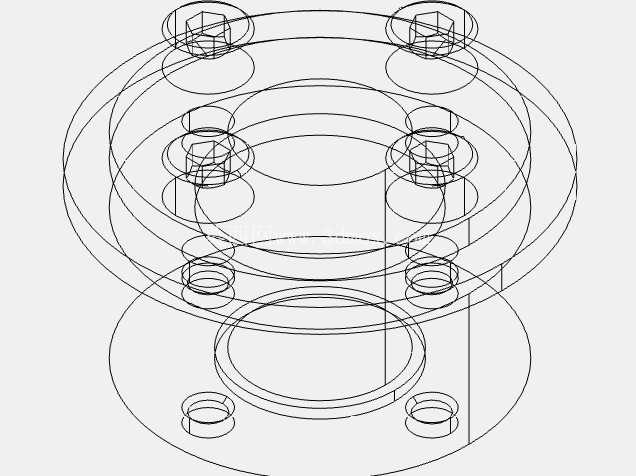

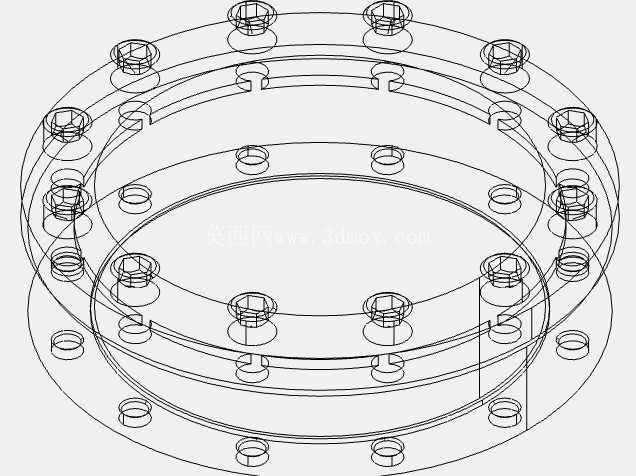

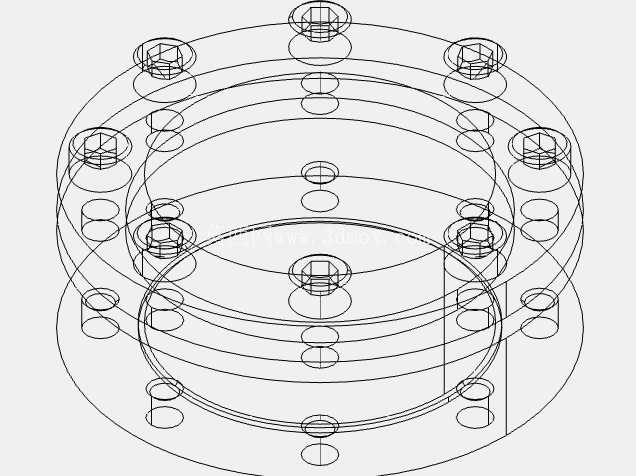

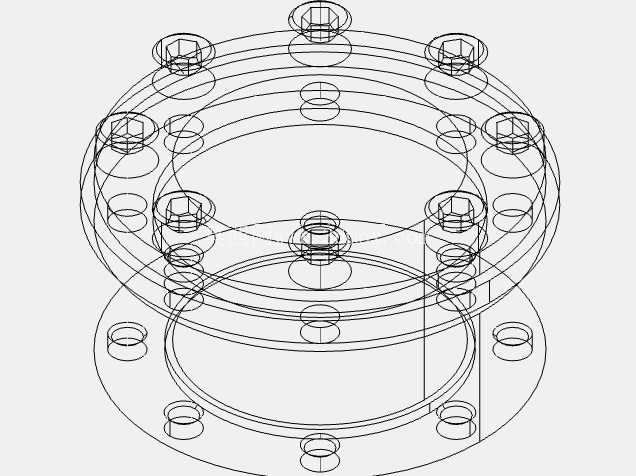

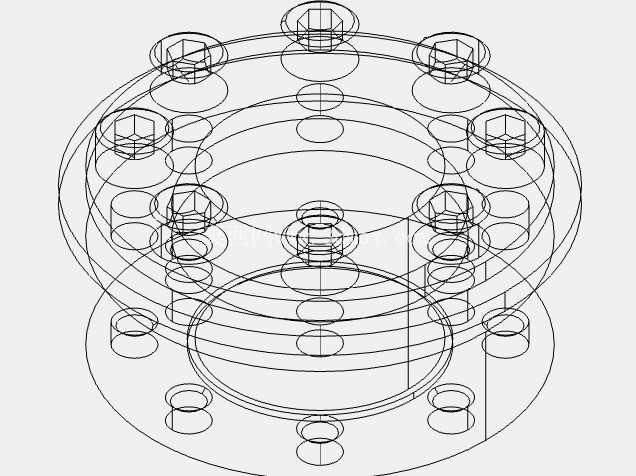

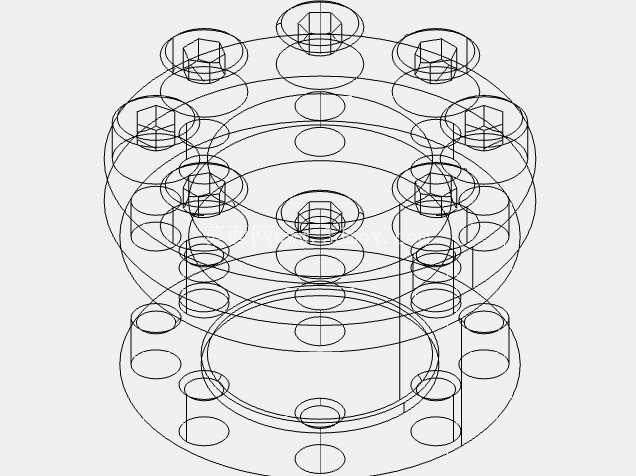

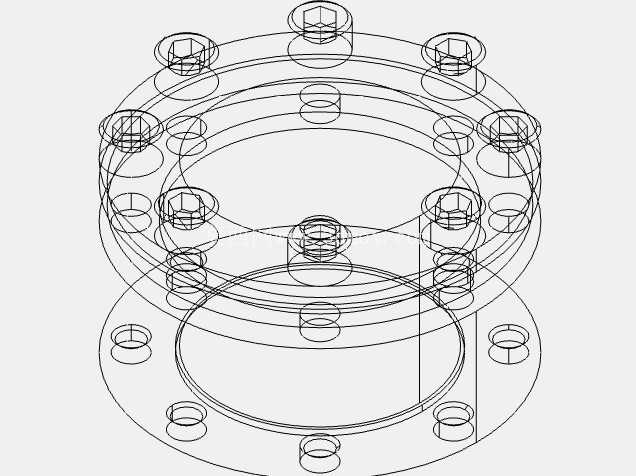

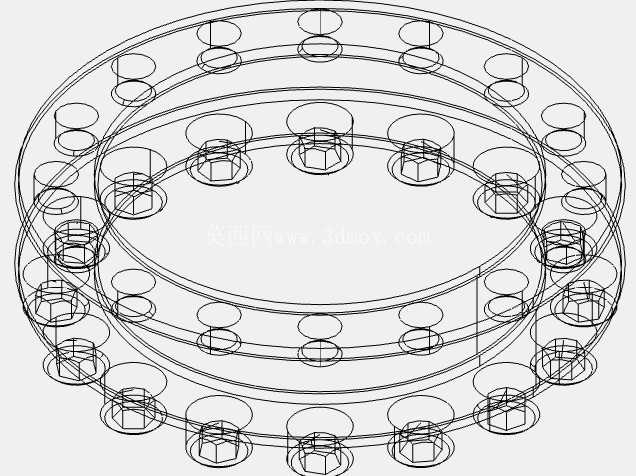

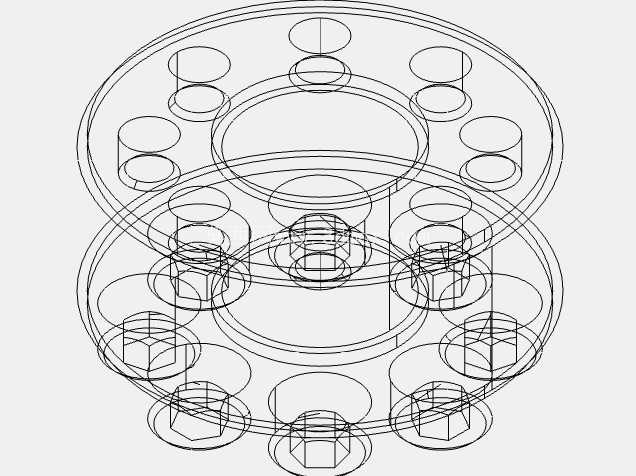

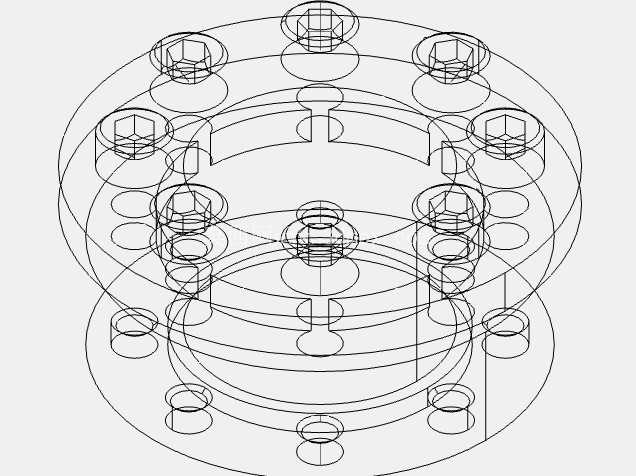

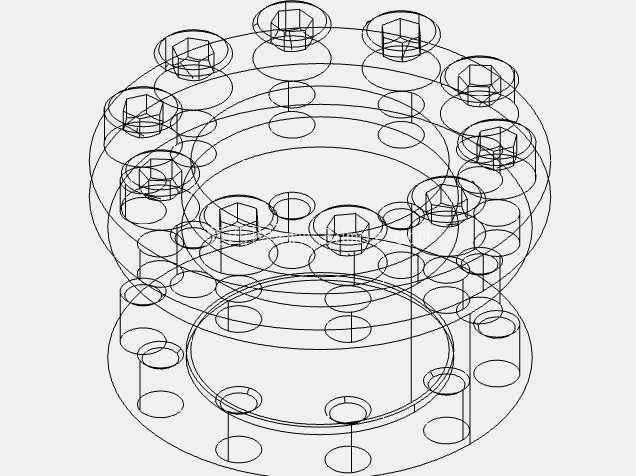

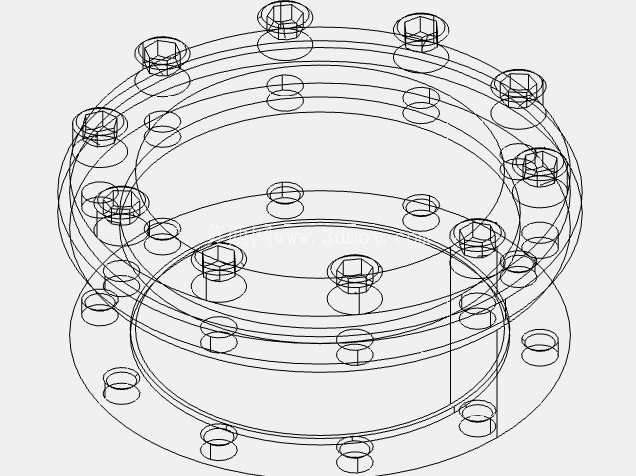

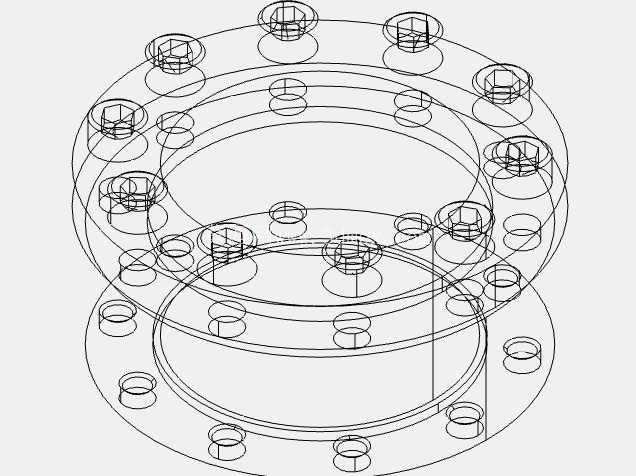

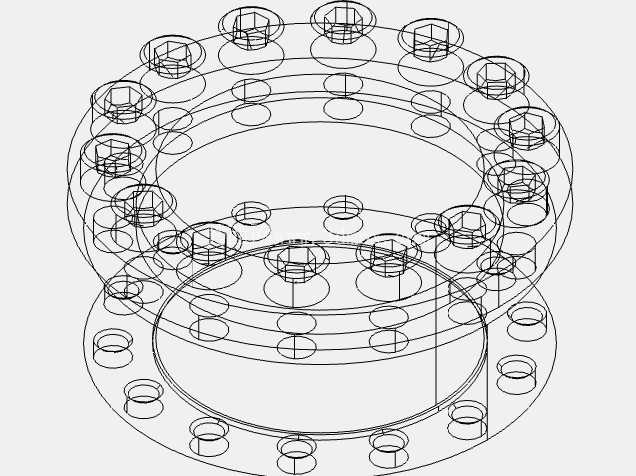

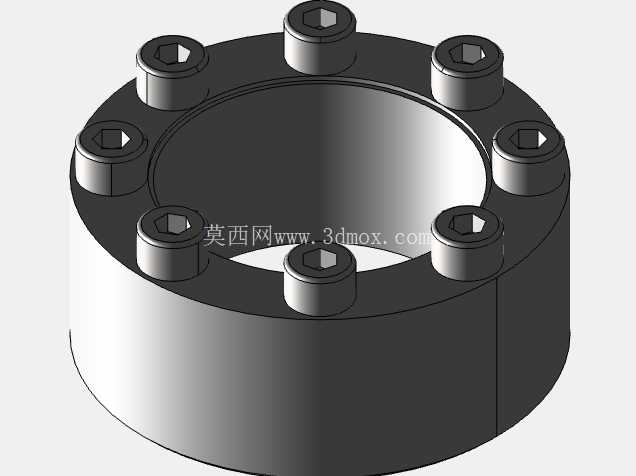

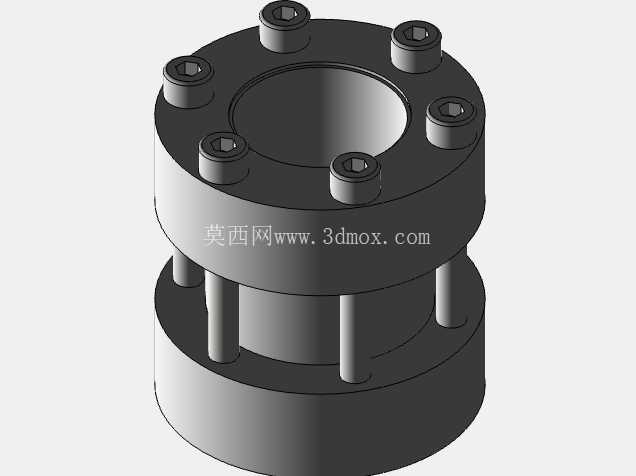

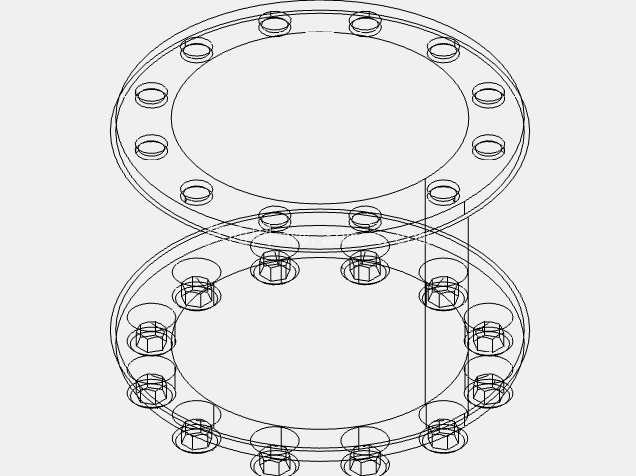

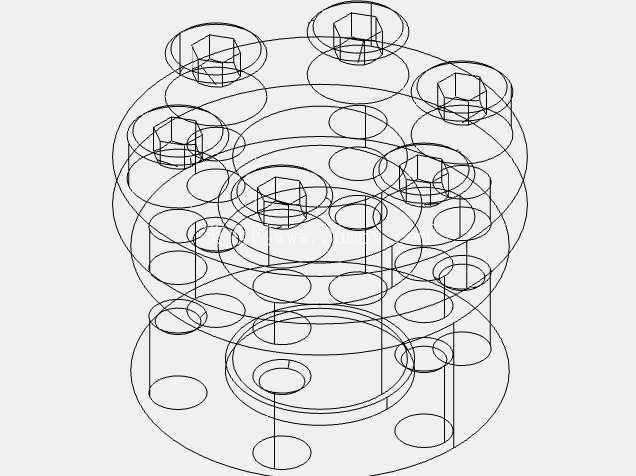

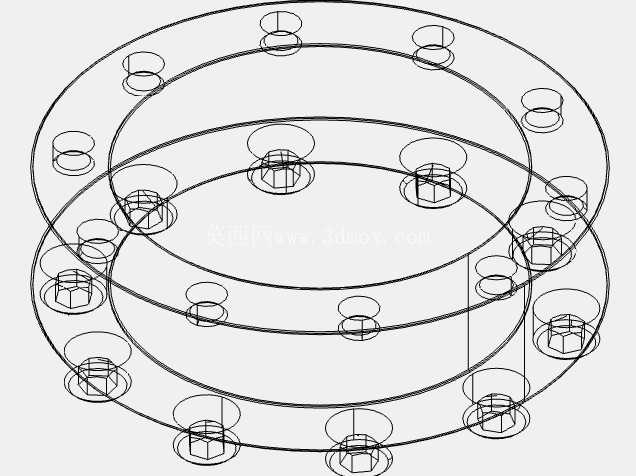

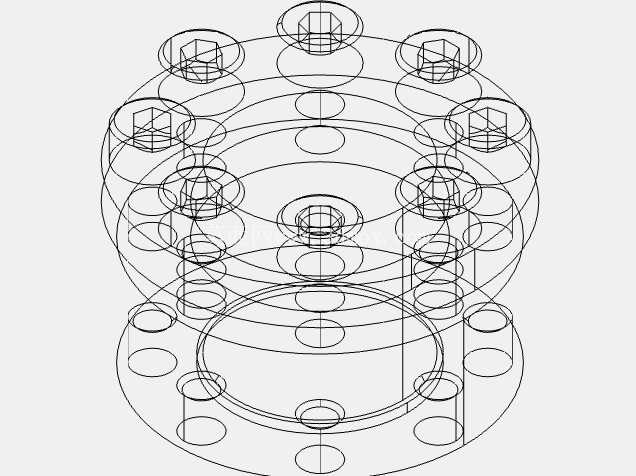

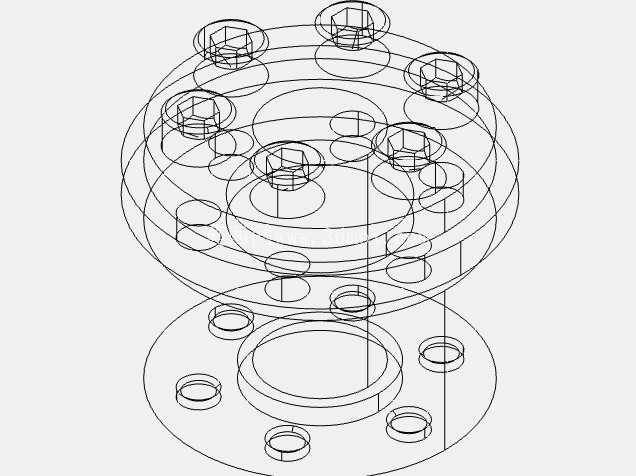

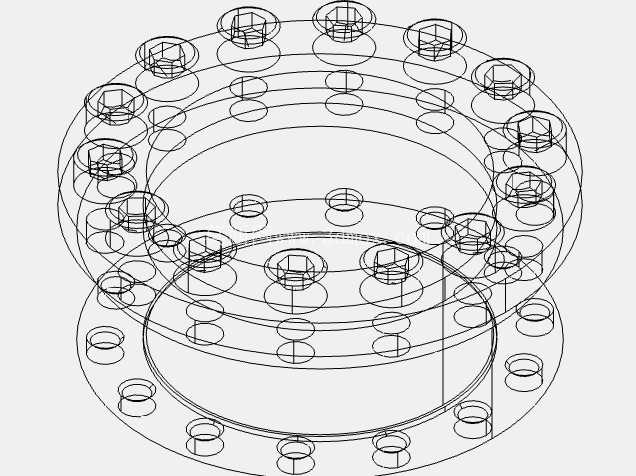

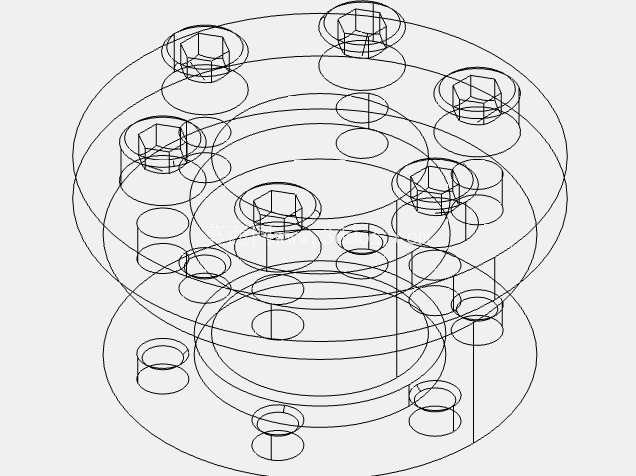

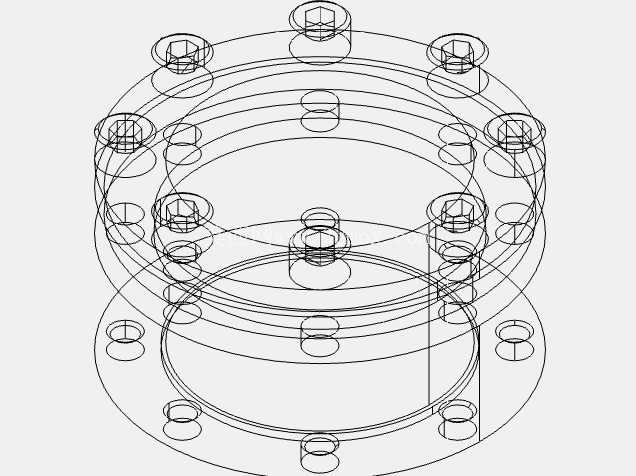

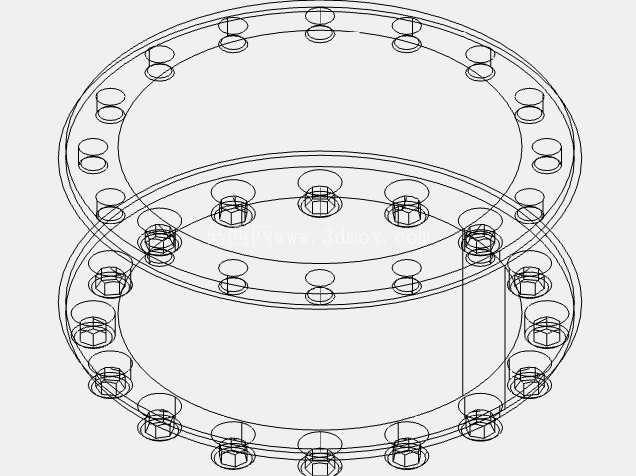

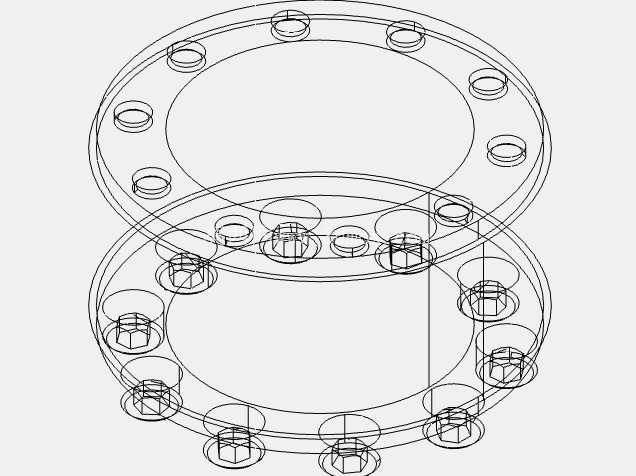

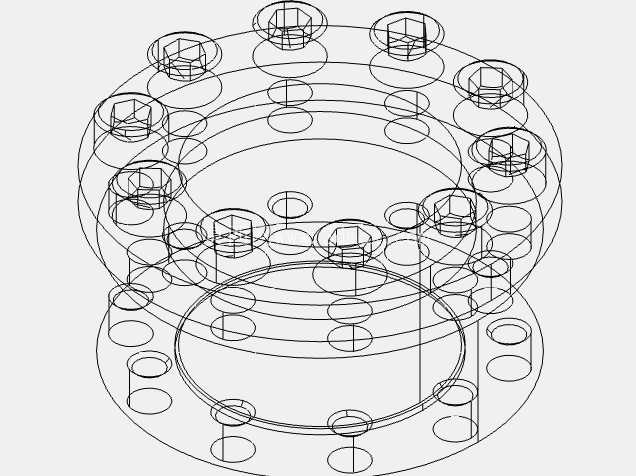

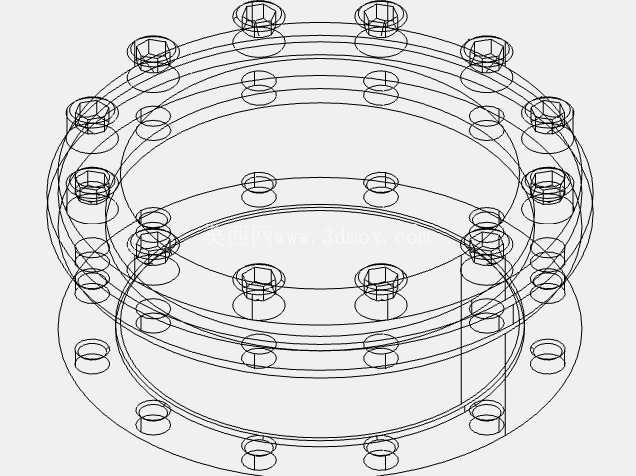

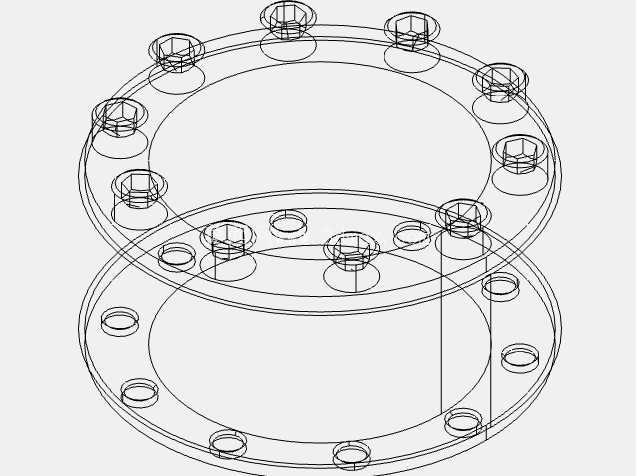

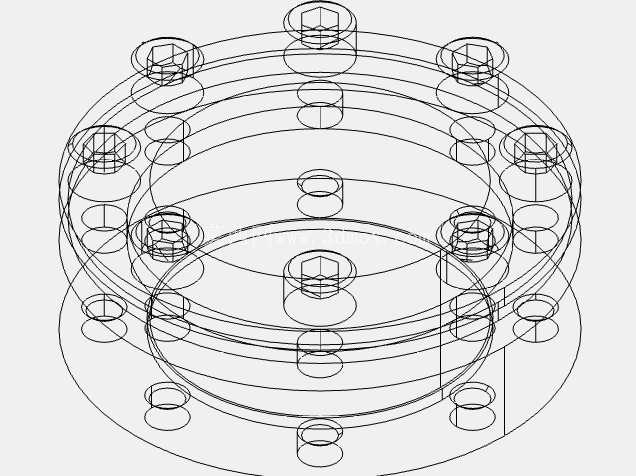

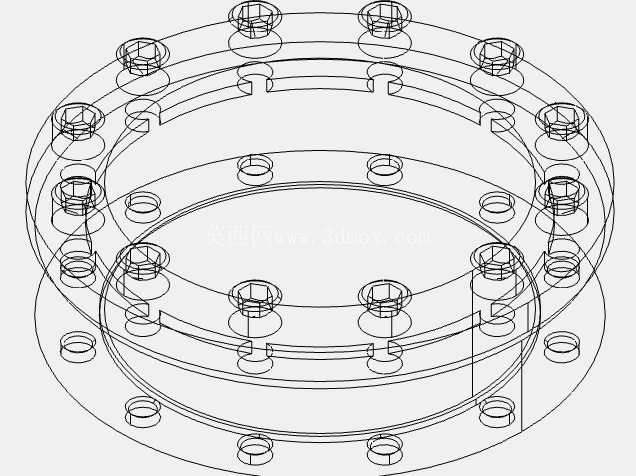

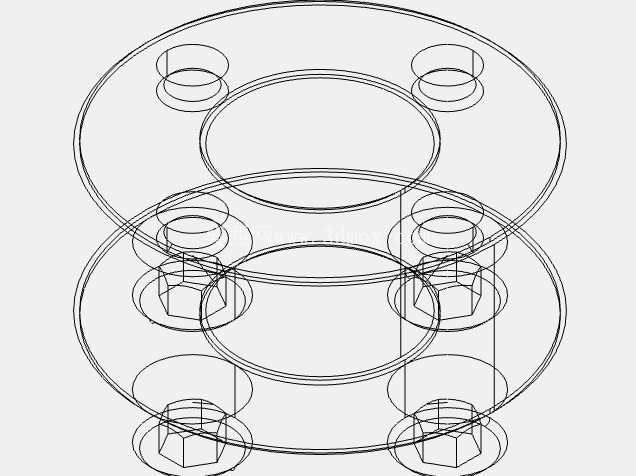

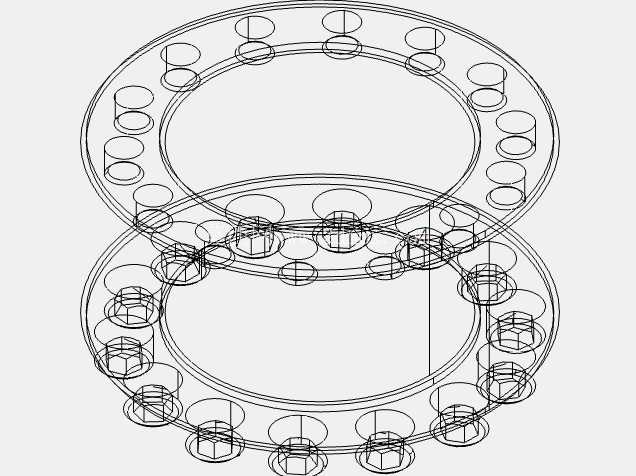

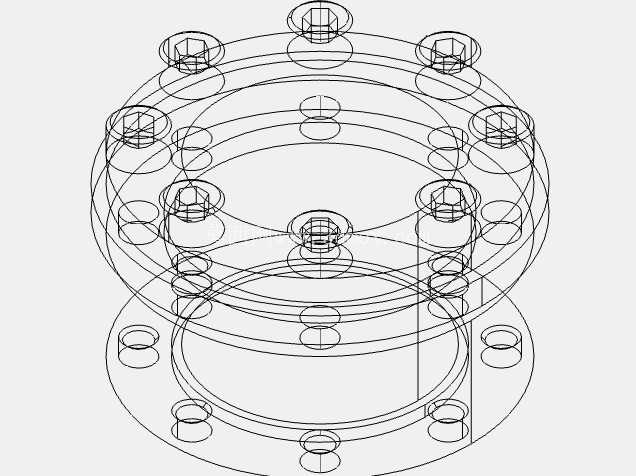

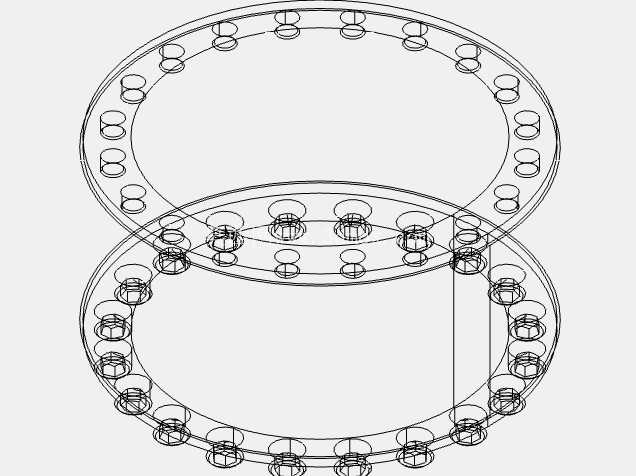

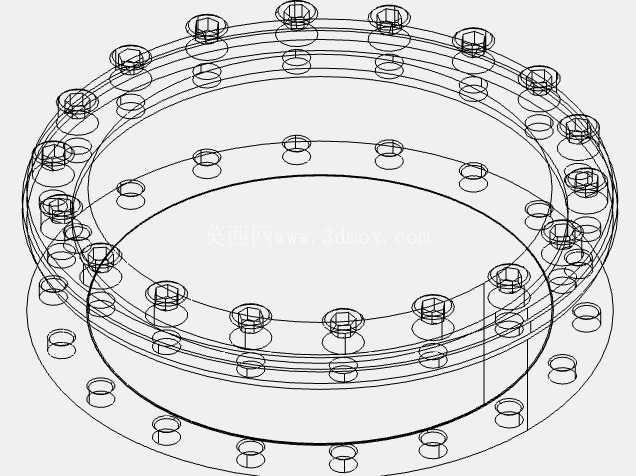

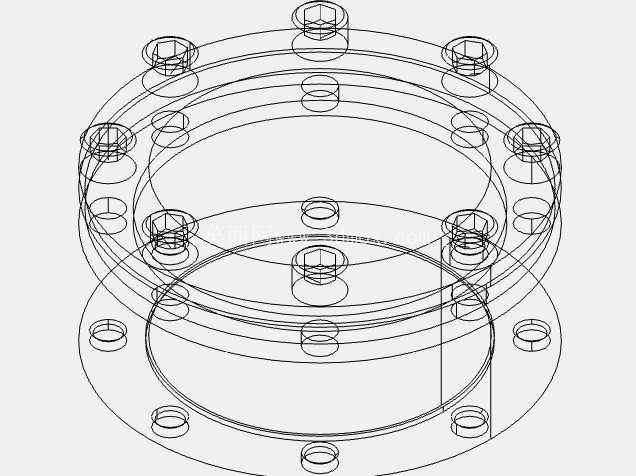

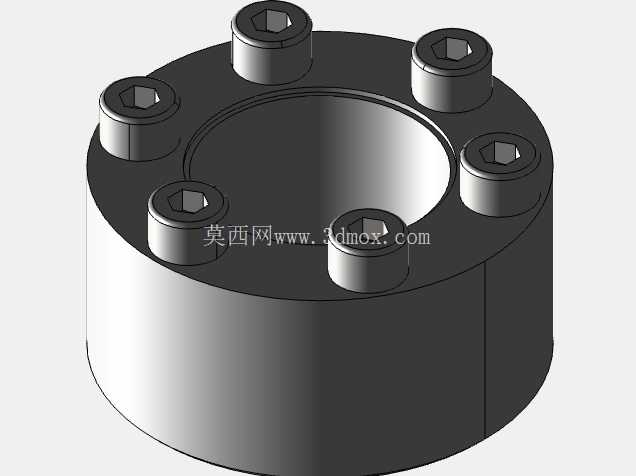

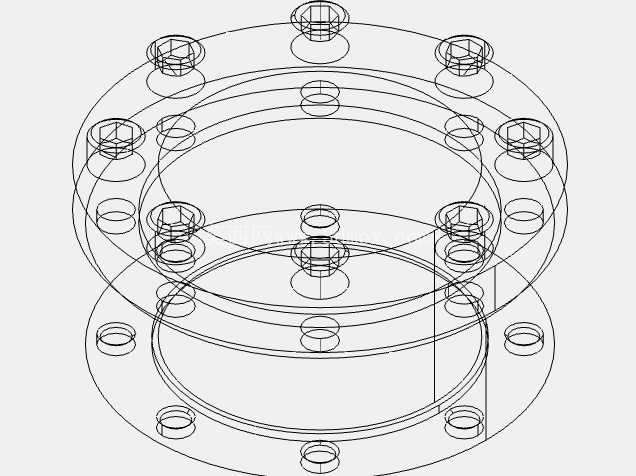

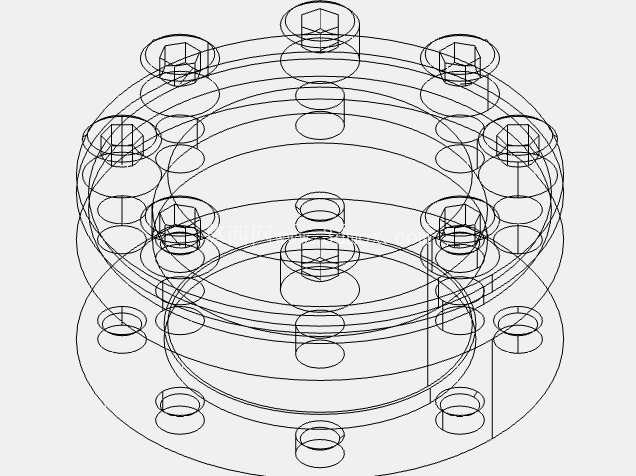

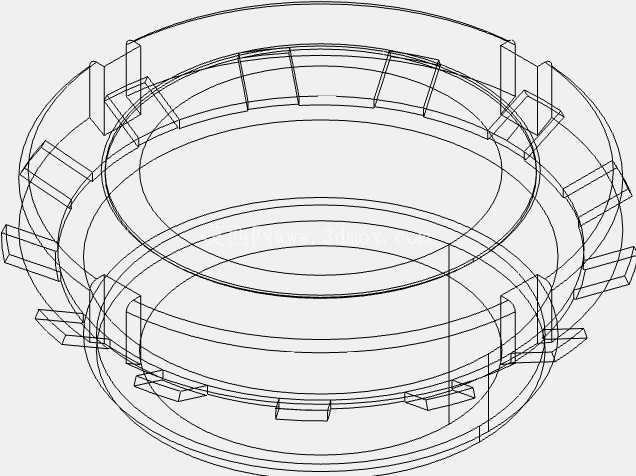

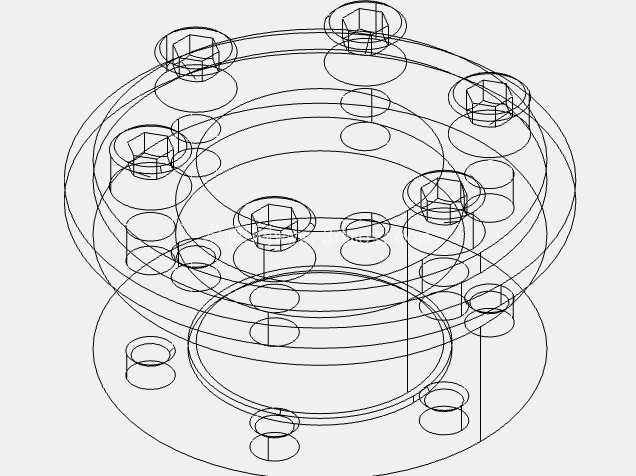

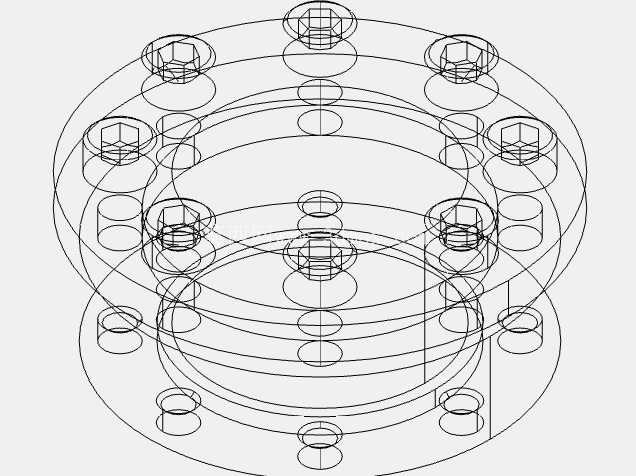

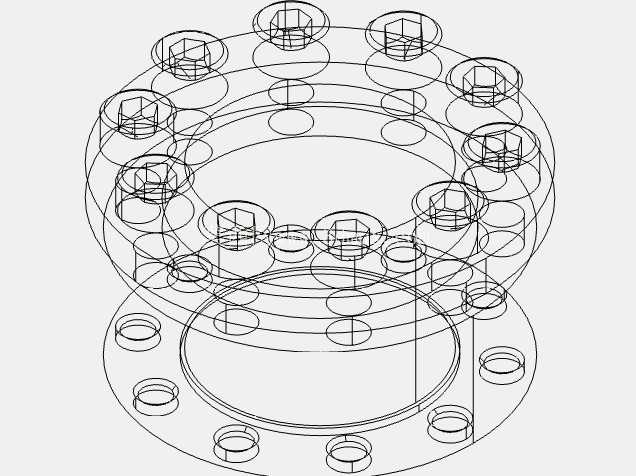

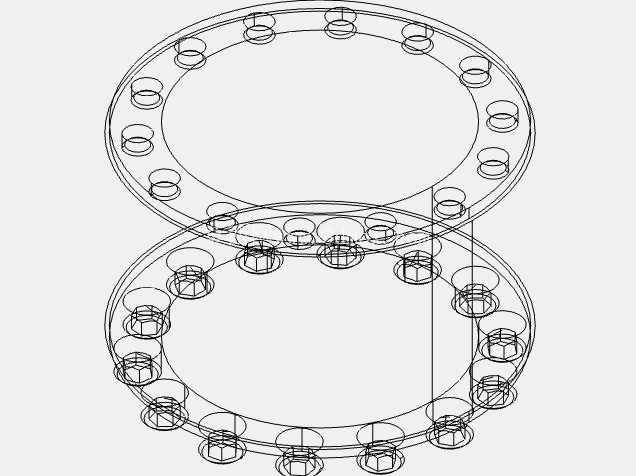

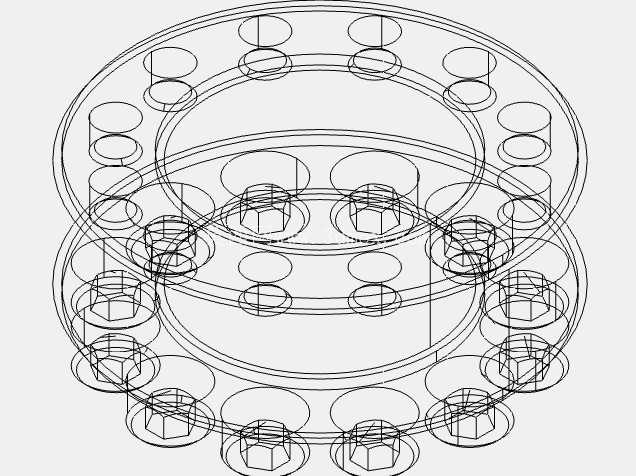

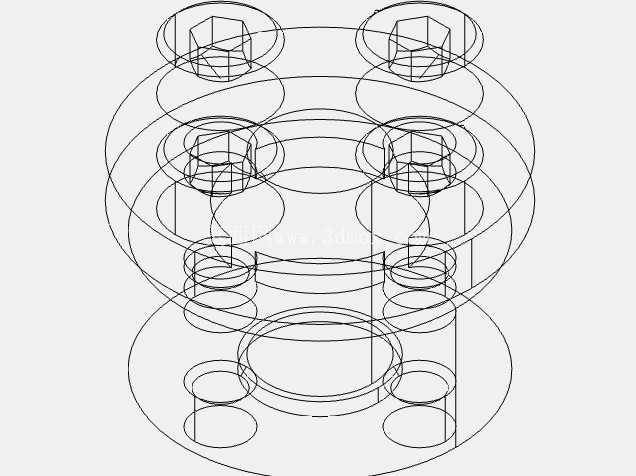

　　在精密传动、工装夹具、自动化输送线的轴系连接场景里，经常会遇到需要无键连接、可反复拆装且对中性要求极高的装配需求，普通平键连接存在应力集中、拆装后配合间隙变大、无法实现零背隙传动的问题，过盈配合连接又对装配工艺要求高，现场拆装维护难度大，这时候锥面胀紧式的锁紧组件就成了很多结构工程师的选型首选。这款锥形锁系统采用上下双法兰的对称式结构，上法兰端面均匀布置四个内六角锁紧螺钉，下法兰为支撑基座，中间通过三根均布的导向立柱实现上下法兰的同轴定位，中间的锥面配合副是整个组件的核心功能段，内孔为贯通式设计，可穿过需要连接的光轴，当拧紧上法兰的锁紧螺钉时，上下法兰沿导向立柱轴向靠拢，迫使带内锥面的外环和带外锥面的内环产生径向弹性形变，内环抱紧穿过的光轴，外环胀紧外侧的轮毂安装孔，以此实现轴和轮毂之间的无键刚性连接，完全消除传动背隙，传递扭矩的同时还能承受一定的轴向载荷。

　　从设计思路上看，这款组件没有采用传统的单锥面结构，而是通过对称式的锥面受力设计，让锁紧时的径向力分布更均匀，避免单锥面锁紧带来的轴系偏斜问题，四个锁紧螺钉采用圆周均布的排布方式，拧紧时可以按照对角顺序逐步加载，保证每个螺钉的预紧力一致，让锥面的贴合度达到最优，不会出现局部应力过大导致的锥面磨损或者形变不均的问题。三根导向立柱的设计也很有讲究，除了保证上下法兰的同轴度之外，还能承受锁紧过程中产生的周向剪切力，避免锥面副在锁紧时发生相对转动，划伤配合表面，同时立柱的直径和跨距经过匹配设计，既不会因为立柱过粗导致整体结构臃肿，也不会因为立柱强度不足在大扭矩传动时发生剪切断裂。

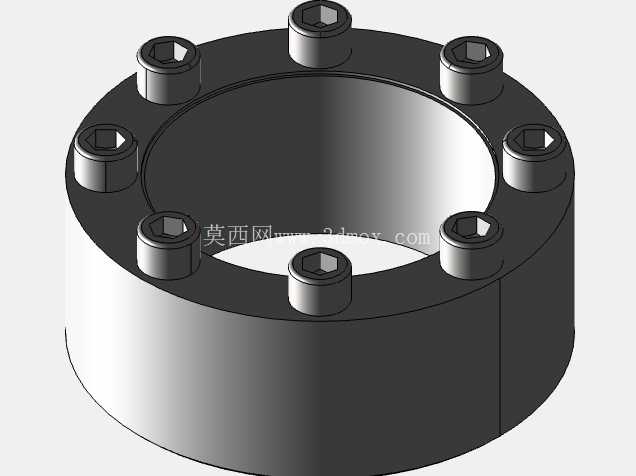

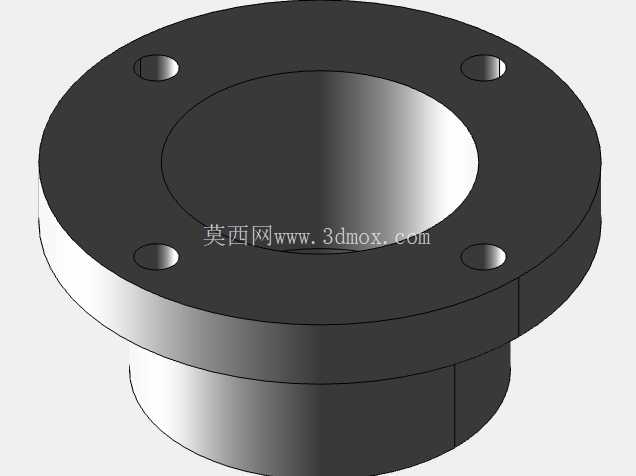

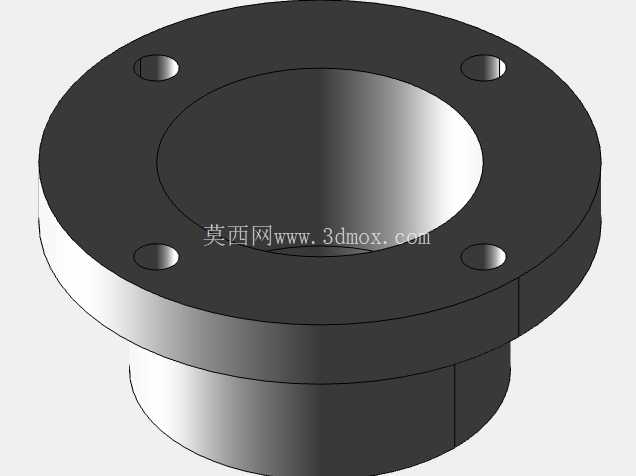

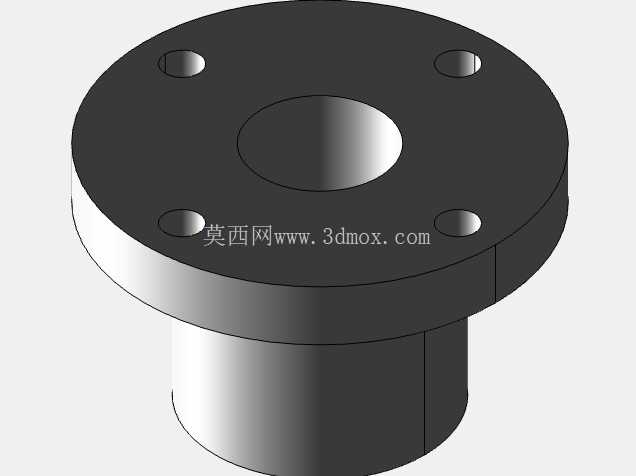

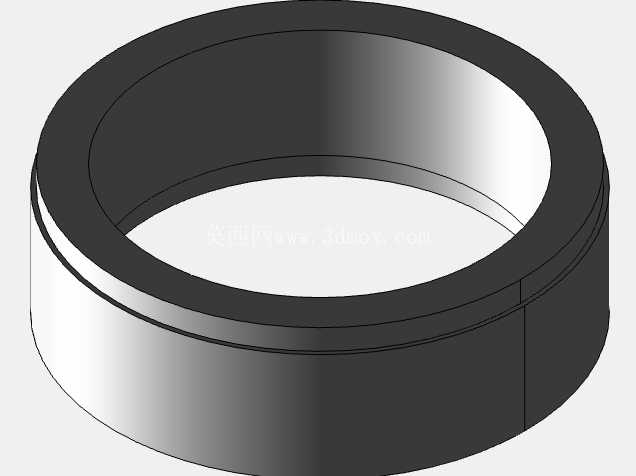

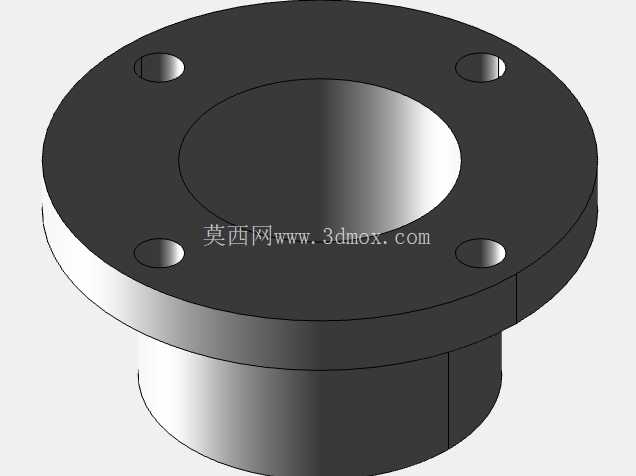

　　从安装边界来看，这款组件的外轮廓为圆柱形，最大外径是安装时需要预留的最小径向空间，上法兰的螺钉沉孔深度经过计算，拧紧后内六角螺钉的头部完全沉入沉孔内，不会突出法兰端面，不需要额外预留螺钉头部的避让空间，轴向总高度可以根据实际连接的轴径和轮毂厚度做适配，贯通式的内孔可以适配不同直径的光轴，只要内孔的抱紧范围和轴径公差匹配，就可以实现可靠锁紧，安装时不需要对轴或者轮毂做额外的键槽加工，只需要保证轴和轮毂的配合面粗糙度达到Ra1.6以上，就可以获得足够的抱紧摩擦力。

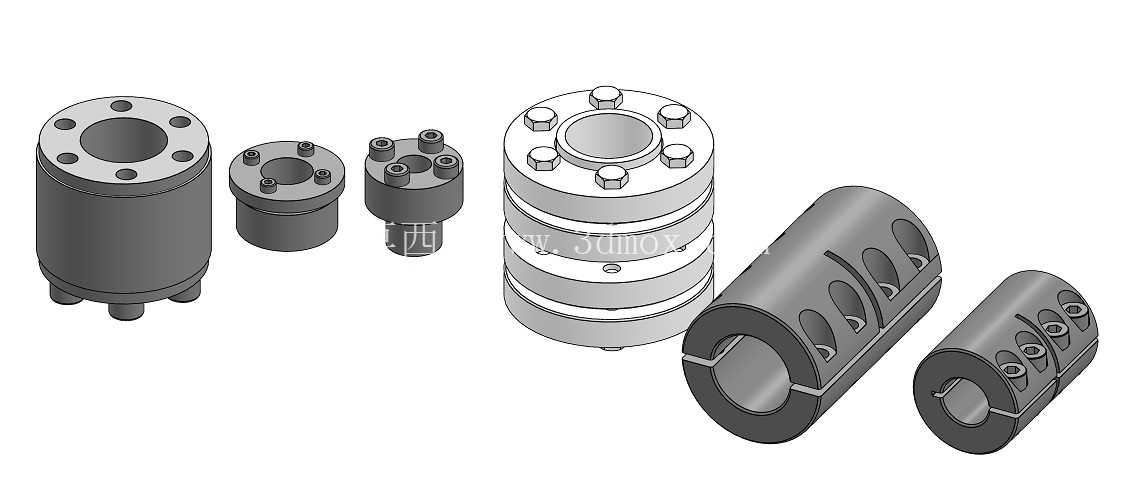

　　在实际应用中，这类锥形锁紧组件经常用在精密伺服传动的轴系连接、包装机械的辊筒安装、数控机床的夹具定位、自动化设备的凸轮机构连接等场景，相比传统的键连接，它的装配效率更高，不需要加热或者压装设备，只需要用内六角扳手按照规定扭矩拧紧螺钉就可以完成装配，拆装时只要松开螺钉，锥面副就会自动弹开，不会出现锈死或者咬合的问题，反复拆装也不会影响连接精度，对于需要经常调整位置、更换易损件的设备结构来说，这种连接方式可以大幅降低维护的时间成本。在结构细节上，锥面的锥度选择经过了反复验证，既不会因为锥度过小导致锁紧后无法拆卸，也不会因为锥度过大导致自锁性能不足，传递扭矩时出现打滑，锥面的表面经过硬化处理，硬度达到HRC45以上，长期反复锁紧也不会出现表面压痕或者形变，保证连接的可靠性和使用寿命。法兰端面的平面度控制在0.02mm以内，和轮毂、轴肩贴合时不会出现间隙，保证传动时的端面跳动控制在极小范围内，满足精密传动的精度要求。
