拟人化关节可动小型人形机器人结构

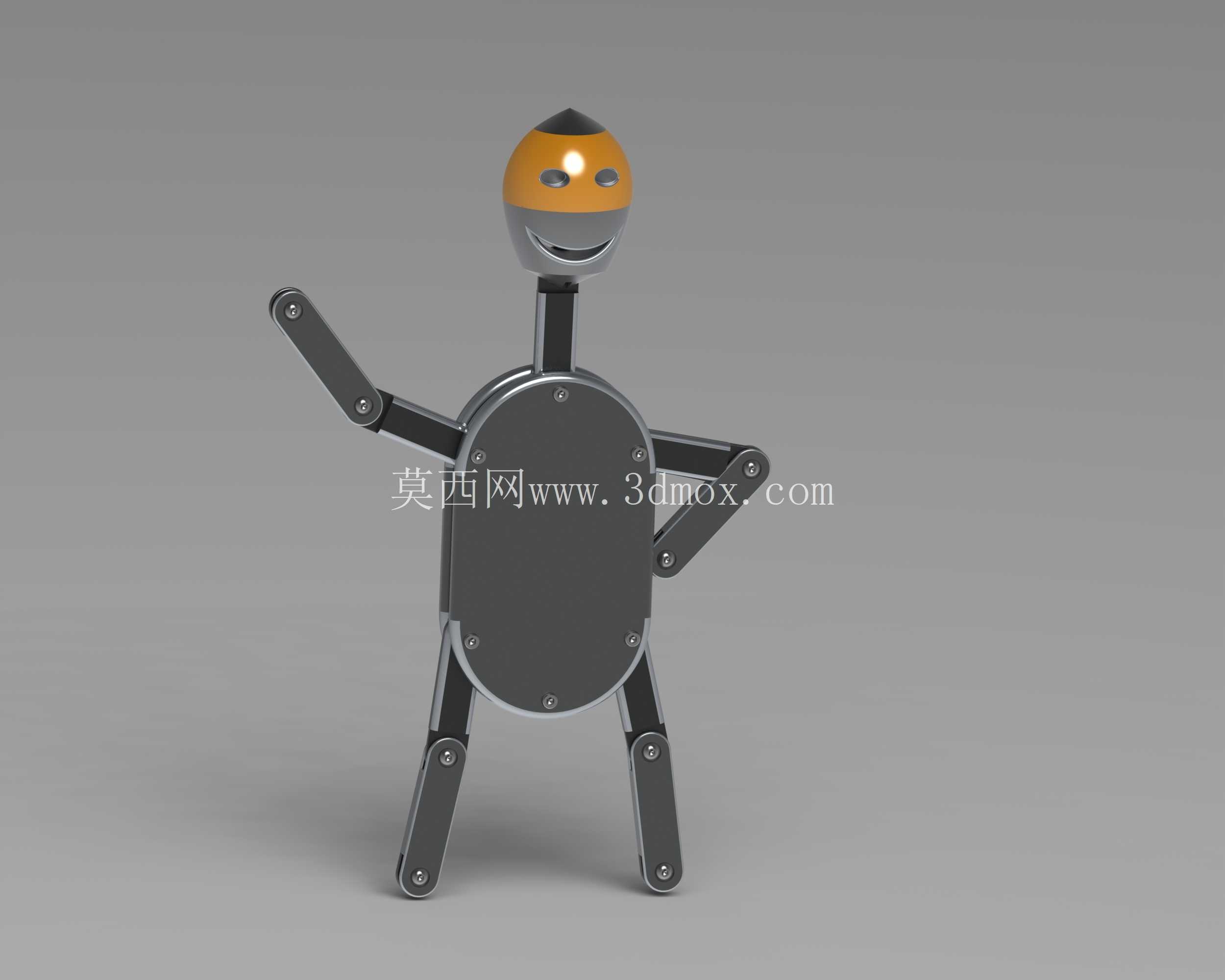

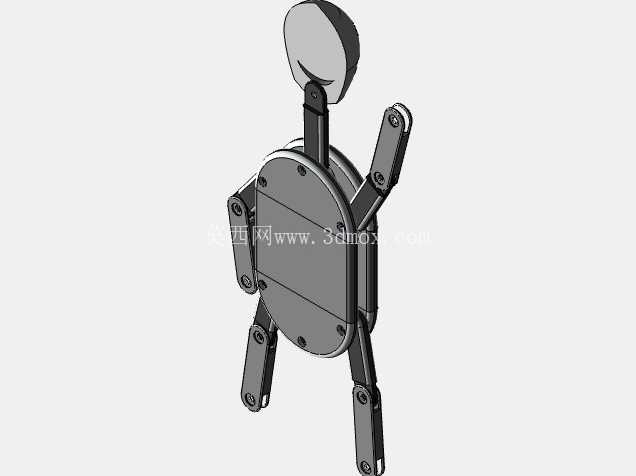

　　头部采用半球形上盖与圆柱形颈部的组合结构，颈部与躯干之间设置单自由度旋转枢轴，可实现头部左右偏转动作，头部正面预留了视觉模拟区域与表情展示位，无需额外加装装饰件即可完成拟人化神态呈现。上肢部分采用两段式连杆结构，大臂与躯干连接位置设置水平方向旋转枢轴，可实现手臂前后摆动、侧方抬升动作，大臂与小臂之间的连接枢轴可实现小臂的屈伸动作，单侧上肢设置两个运动自由度，双臂配合可完成抬手、叉腰、挥手等拟人化动作，关节枢轴处采用轴肩定位加卡簧固定的方式，既保证转动时的阻尼感适中，不会出现松垮下垂的问题，也方便后期拆解调整关节预紧力。这款拟人化小型人形结构，核心定位是科教演示与运动结构验证载体，可直接用于高校机械原理课程的连杆运动演示、青少年科创教育的机器人结构认知，也能作为桌面级互动玩具的结构原型，适配科普展项互动、机械结构教学展示等场景。从结构设计逻辑来看，整体采用模块化分件思路，躯干部分为椭圆形平板式主体，所有关节连接点均采用外露式枢轴结构，没有采用复杂的内置走线或一体化外壳设计，目的是最大化降低装配复杂度，同时让运动副的动作逻辑完全可视化，方便学习者直观理解多连杆串联结构的运动传递路径。

　　下肢部分同样采用两段式连杆结构，大腿与躯干底部的连接枢轴可实现腿部前后摆动，大腿与小腿之间的枢轴可实现小腿屈伸，足部采用平底式设计，无需额外支撑结构即可实现直立静平衡，重心经过反复校核落在双足支撑面的中心区域，静态放置时不会出现倾倒问题，运动过程中只要控制各关节的动作角度在合理范围内，即可保持动态平衡。整体结构的安装边界控制十分紧凑，直立状态下整体高度不超过200mm，躯干最大宽度不超过80mm，前后方向最大厚度不超过40mm，所有外露的枢轴端点均做了圆弧倒角处理，没有尖锐棱角，作为科教或玩具使用时可避免划伤风险。

　　各零部件的壁厚均控制在2-3mm区间，既保证了结构强度，在常规演示操作下不会出现部件断裂变形，也不会因为壁厚过大导致整体重量超标，双足支撑的接地比压经过测算，放置在普通木质桌面、塑胶展台上都不会出现压痕。结构设计时特意简化了零件种类，全身上下的结构件仅包含躯干主体、头部组件、大臂零件、小臂零件、大腿零件、小腿零件、足部零件以及标准枢轴、卡簧几类，其中四肢的同位置零件采用完全一致的设计参数，比如左右大臂、左右小臂的结构尺寸完全相同，加工时无需单独开模或调整加工参数，可大幅降低生产制造成本，装配时也不会出现零件错装的问题。

　　关节的转动阻尼通过枢轴与安装孔的配合公差实现，无需额外加装阻尼垫片或弹簧结构，装配时通过调整枢轴的压入深度即可调整阻尼大小，适配不同的动作保持需求，比如需要保持抬手姿势时，可适当调大上肢关节的阻尼，需要实现流畅摆动动作时，可适当调小阻尼。这款结构没有集成复杂的驱动模块，属于纯机械结构原型，后期可根据使用需求在躯干内部预留的空腔位置加装微型舵机、控制板与电池，即可升级为可自主运动的小型人形机器人，各关节的运动角度范围经过校核，上肢抬升最大角度可达120度，小臂屈伸最大角度可达135度，腿部前后摆动最大角度可达45度，小腿屈伸最大角度可达120度，完全满足常规拟人动作的实现需求，不会出现运动干涉问题。在实际教学场景中，这款结构可直接作为运动学建模的实例，学习者可通过测量各连杆的长度、关节转动范围，建立D-H参数模型，验证正逆运动学算法的准确性，也可通过3D打印制作实物，直观验证结构设计的合理性，排查运动过程中可能出现的干涉、卡滞问题。作为玩具原型使用时，可在头部、躯干表面加装磁吸式装饰配件，更换不同的表情面板或外壳装饰，实现不同的造型风格，外露的关节结构本身也具备较强的机械美感，可直接作为桌面摆件使用。
