迷宫竞赛用差速轮式微型走迷宫机器人

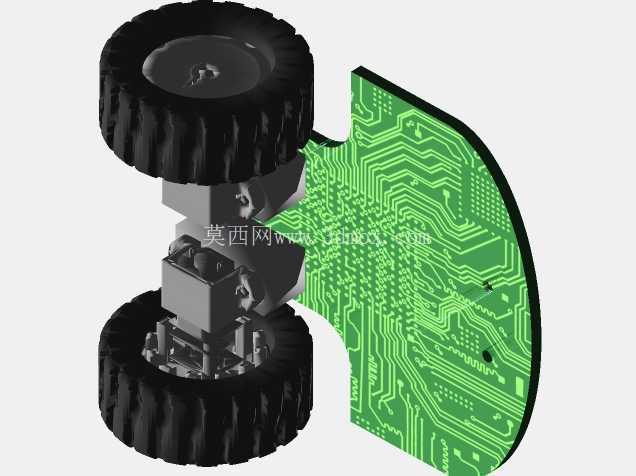

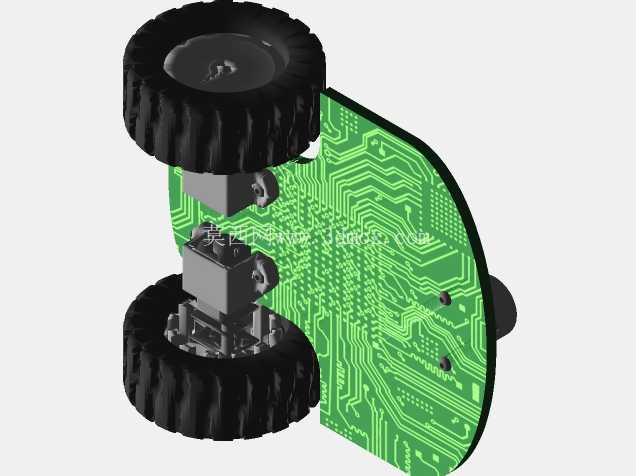

　　这款微型轮式移动装置，核心应用场景是各类迷宫求解竞技赛事，在标准化迷宫赛道内完成自主路径探索、最优路径记忆、高速冲刺走行的全流程作业，区别于常规教学类移动机器人，其结构设计完全围绕迷宫竞赛的严苛边界条件展开。从结构布局来看，装置采用上下分层的集成化设计思路，没有额外设置独立的承载底盘，直接将主控PCB板作为核心承载基体，所有驱动、传感、走行部件全部直接安装在PCB板上，最大化压缩整体结构厚度与自重，避免多余结构件带来的重量冗余与空间占用。

　　走行部分采用双侧对称差速驱动布局，左右各配置一组带深齿纹理的橡胶行走轮，轮面的凹凸齿纹专门针对迷宫赛道的哑光PVC材质地面设计，能够在急加速、急转向、高速过弯时提供足够的抓地力，避免轮面打滑导致的路径偏移、里程计计数误差；驱动单元直接将减速电机与轮组刚性连接，省去了额外的传动联轴结构，减少传动间隙带来的控制误差，电机安装位直接在PCB板上预留定位孔，通过铜柱与螺丝完成锁附，安装公差控制在0.1mm以内，保证双侧轮轴的同轴度，避免走行过程中出现跑偏问题。

　　从安装边界来看，整体外轮廓完全贴合迷宫赛道的单格尺寸设计，宽度方向预留了足够的侧边间隙，避免在迷宫巷道内行进时剐蹭两侧迷宫壁，前端预留的传感安装位可以直接插接红外测距传感器阵列，实时检测与两侧壁面、前方岔路的距离，为壁面PID算法提供实时数据支撑；尾部设置的单点支撑结构采用低摩擦系数的非金属材质，既可以平衡整机重心，避免前倾或侧翻，又不会带来过大的滑动阻力，保证走行的平顺性。设计过程中充分考虑了竞赛场景下的拆装维护需求，所有电气元件全部采用直插式安装，不需要额外的接线工序，更换损坏的电机、传感器时只需要拔下对应元件即可完成替换，不需要拆解整体结构；PCB板的轮廓采用圆弧过渡处理，没有尖锐的外凸棱角，避免在迷宫中卡滞。

　　在功能实现层面，这种集成式的结构设计能够让整机重心落在双侧驱动轮的轴心连线附近，差速转向时的转动惯量更小，能够实现原地零半径转向，在狭窄的迷宫巷道内不需要额外的转向空间即可完成方向调整，适配迷宫内部密集的岔路、死胡同场景；轮组的直径选择经过多轮迭代验证，既能够越过赛道拼接处的微小台阶缝隙，又不会因为轮径过大抬高重心，影响高速走行的稳定性。不同于常规移动机器人采用的金属或塑料底盘，直接用PCB作为承载基体的设计，能够把电路走线与结构承载合二为一，省去了底盘加工、线束排布的工序，同时降低整机重量，让驱动电机的负载更小，启停响应速度更快，在迷宫冲刺阶段能够达到更高的走行速度。整机的所有外凸部件都做了内收处理，包括传感器、供电接口、调试按键都不超出PCB的外轮廓范围，避免在行进过程中刮碰到迷宫壁面，影响走行精度；轮组的安装位置经过精确计算，左右轮的间距与迷宫巷道宽度匹配，在沿壁走行时能够保持稳定的壁面距离，不会因为轮距过宽导致转向不足，也不会因为轮距过窄导致走行时左右晃动。
