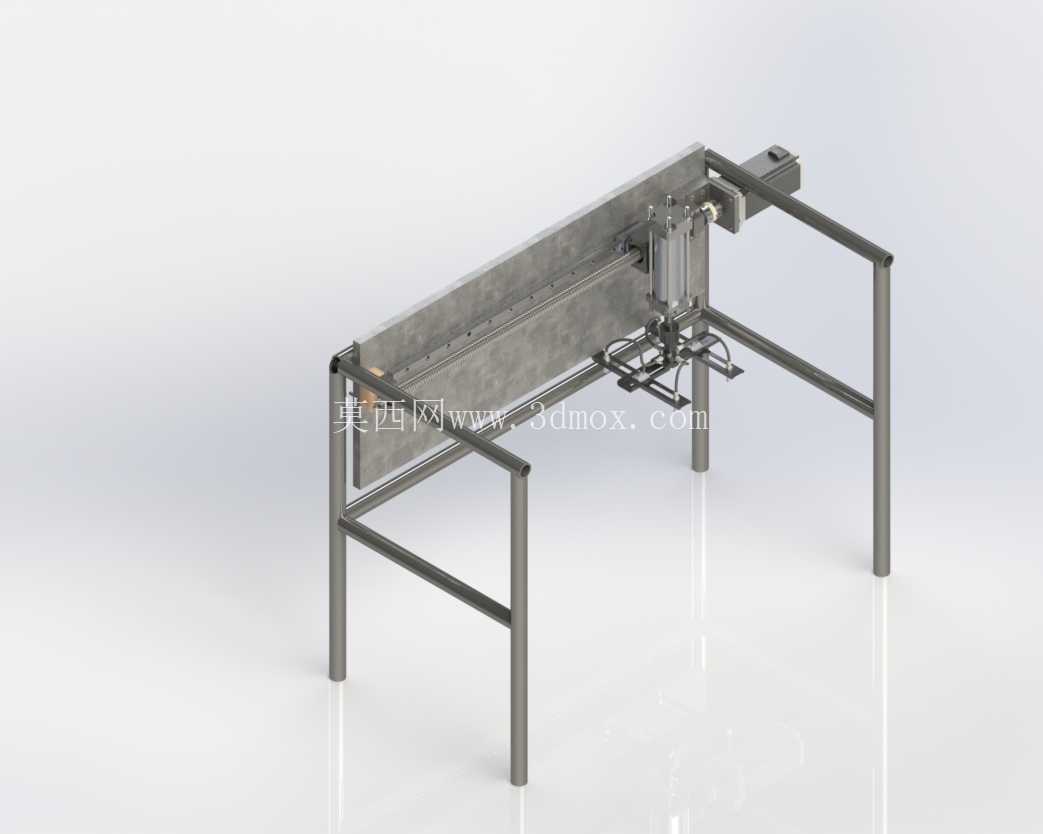

双轴真空龙门取放搬运设备结构

在3C电子小件分拣、软包装产线转序、薄型板材上下料这类需要低损伤抓取的工位上，这类双轴真空龙门结构的适配性远高于多关节机械手，尤其是在长行程、固定节拍的直线搬运场景里，龙门架构的刚性优势能直接转化为运行稳定性，不会出现悬臂结构长时间运行后的末端抖动问题。整套设备的核心运动逻辑围绕X-Y两个水平轴搭建，没有多余的自由度冗余，刚好匹配平面范围内的点位转移需求，不会为了非必要的动作空间增加结构复杂度与成本。

从实际落地的工况需求出发，设计阶段首先锁定的是抓取端的负载边界，单组吸盘阵列的最大额定负载设定在6.5kg，这个参数不是凭空选定的，而是覆盖了常见的轻薄包装盒、PCB载板、小型钣金件的单批次抓取重量，搭配多组独立控制的真空吸盘，既可以整组吸附大尺寸工件，也可以单独开启部分吸盘拾取小规格物料，避免空置吸盘的真空损耗。驱动部分没有选用成本更高的丝杆传动，而是采用皮带搭配线性导轨的组合，是因为这类搬运场景对重复定位精度的要求通常在±0.2mm区间即可满足，皮带传动的高速运行特性更适配短节拍的往复取放，线性导轨则承担了所有的径向负载，保证运动过程中滑台不会出现偏摆，哪怕是长时间连续运行，导轨的磨损量也能控制在可接受的维护周期内。

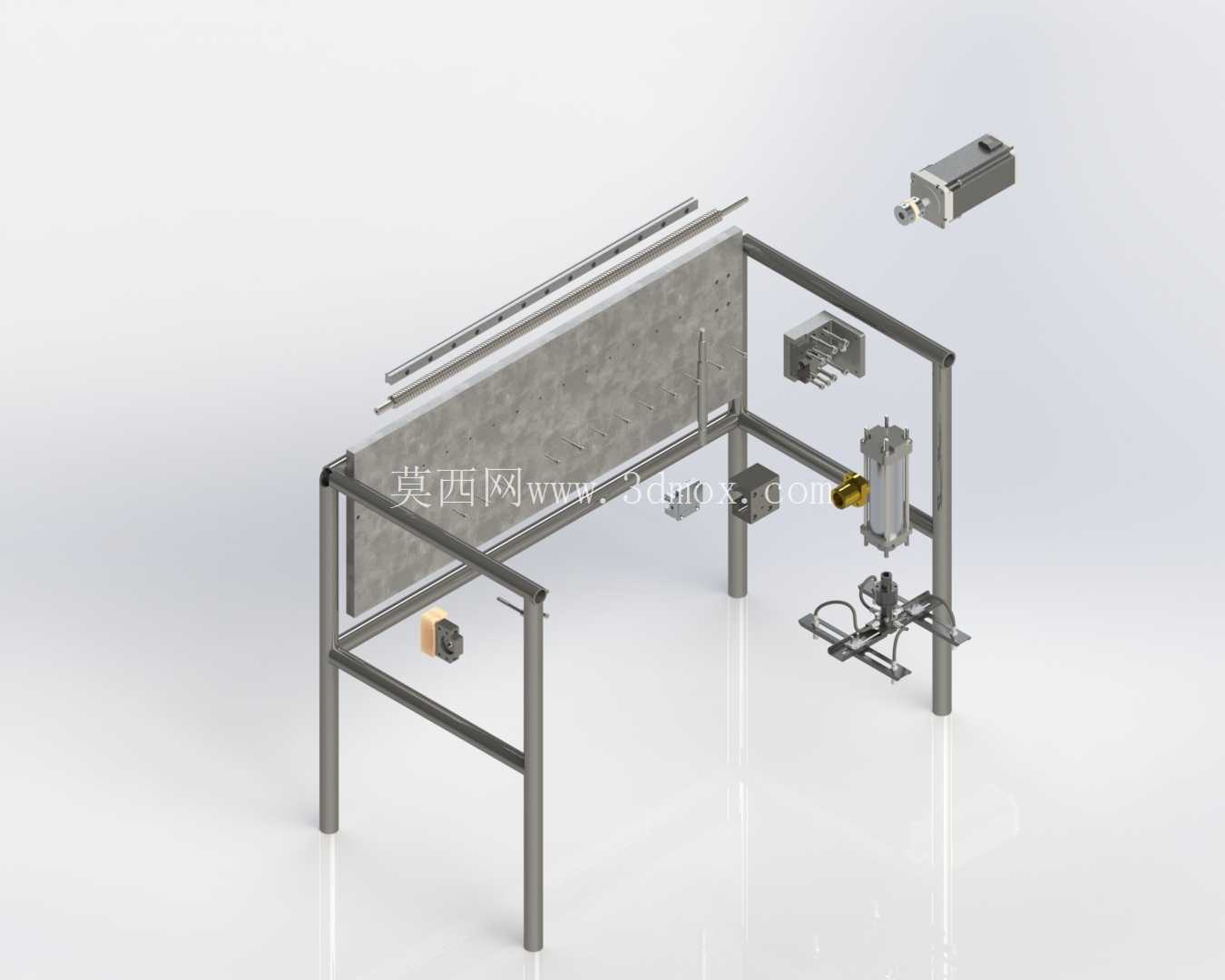

机架部分采用标准工业铝型材搭配角件拼接的结构，没有采用焊接机架，一方面是铝型材的装配精度更容易保证，不需要后续的焊接应力退火、二次铣削加工，另一方面型材的T型槽可以灵活调整各个轴系的安装位置，后续如果产线调整行程，只需要更换对应长度的型材与皮带就能完成改造，不需要重新加工整套机架。安装边界上，整套设备的支撑腿高度预留了常规输送线的通行空间，底部可以直接对接皮带线、分拣台或者包装工位，不需要额外垫高机架，设备的总宽度控制在1.2米以内，长度可以根据实际工位需求拓展，不会占用过多的产线横向空间，电控部分的安装位预留在X轴的端部滑台上，走线全部采用拖链收纳，避免运动过程中线缆拉扯、磨损。

在安全设计层面，这套结构在滑台的两个行程端点都预留了硬限位撞块与传感器安装位，和PLC控制逻辑配合实现双重限位，避免皮带断裂或者程序跑飞时滑台冲出机架；真空回路里也预留了压力检测开关，一旦吸盘出现漏气、工件掉落的情况，设备会立刻触发停机信号，避免工件砸损或者卡滞在运动路径里。和常见的单轴取放机构相比，这套双轴龙门的覆盖范围是一个完整的矩形平面，可以同时对接上下两个工位甚至多个并排的料盘，不需要额外增加旋转或者平移机构来拓展作业范围，在小负载、高节拍的平面搬运场景里，不管是采购成本还是后期维护难度，都比多关节机器人更有优势，尤其是在标准化的分拣、包装、转序工位上，这种结构的调试难度更低，普通的设备维护人员经过简单培训就能完成参数调整与易损件更换。

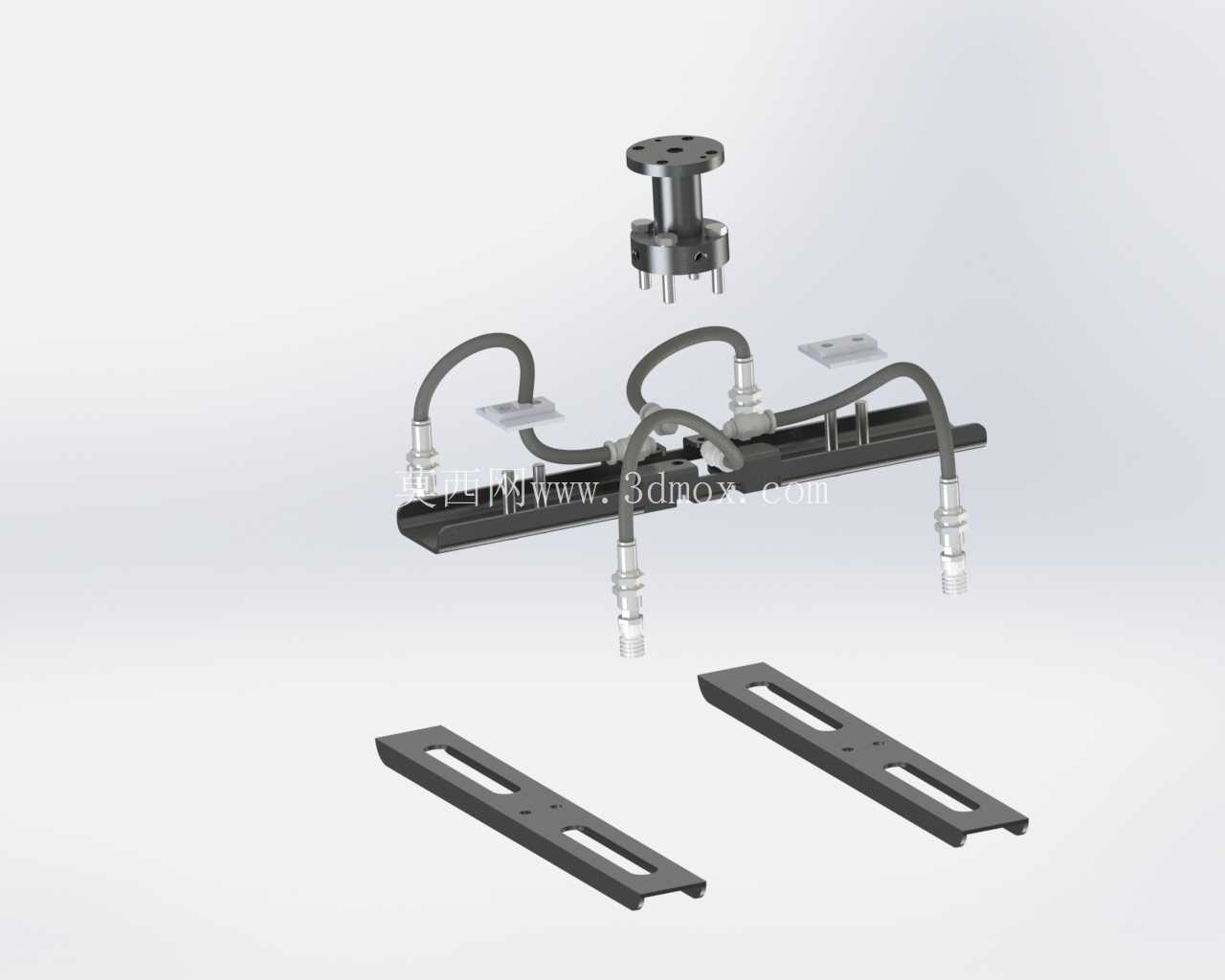

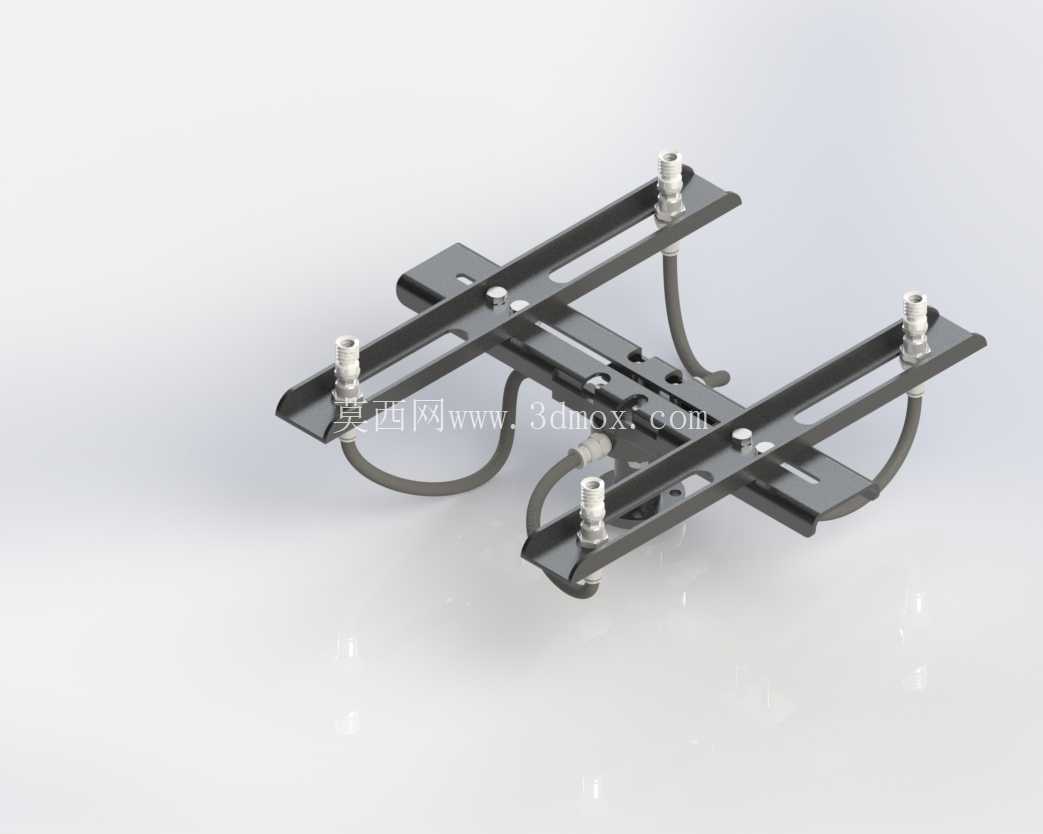

抓取端的安装板预留了通用的安装孔位，除了真空吸盘之外，也可以根据实际需求更换夹爪、磁吸头等执行元件，拓展设备的适用场景，比如换成磁吸头就可以搬运薄型铁片、小五金件，换成夹爪就可以搬运不适合真空吸附的多孔工件。整个结构的受力路径非常清晰，所有运动部件的负载最终都通过型材框架传递到四个支撑腿上，没有应力集中的薄弱点，哪怕是满负载高速运行，机架的晃动量也能控制在不影响抓取精度的范围内，不需要额外做地面锚固，安装时只需要调整四个支撑脚的水平度就能投入使用。
