硅橡胶IB盖板专用清洗设备结构设计

　　在喷涂加工生产线的日常运转中，平底类工件喷涂工序所用的硅橡胶IB盖板属于高频复用的工艺防护件，这类盖板直接贴合在平底工件底部，作用是阻隔漆雾接触工件非喷涂面，避免漆层附着在不需要涂装的区域，减少后续打磨、除漆的冗余工序。但每完成一轮喷涂作业，盖板表面就会附着大量漆雾颗粒、残留涂料以及少量车间环境中的浮尘杂质，如果直接重复使用，干结的漆屑会在后续贴合时刮伤工件底面，或是掉落在喷涂区域造成漆面颗粒瑕疵，直接影响成品涂装合格率，因此针对这类硅橡胶盖板的高效清洁，是喷涂车间辅助工序里长期存在的实际需求。

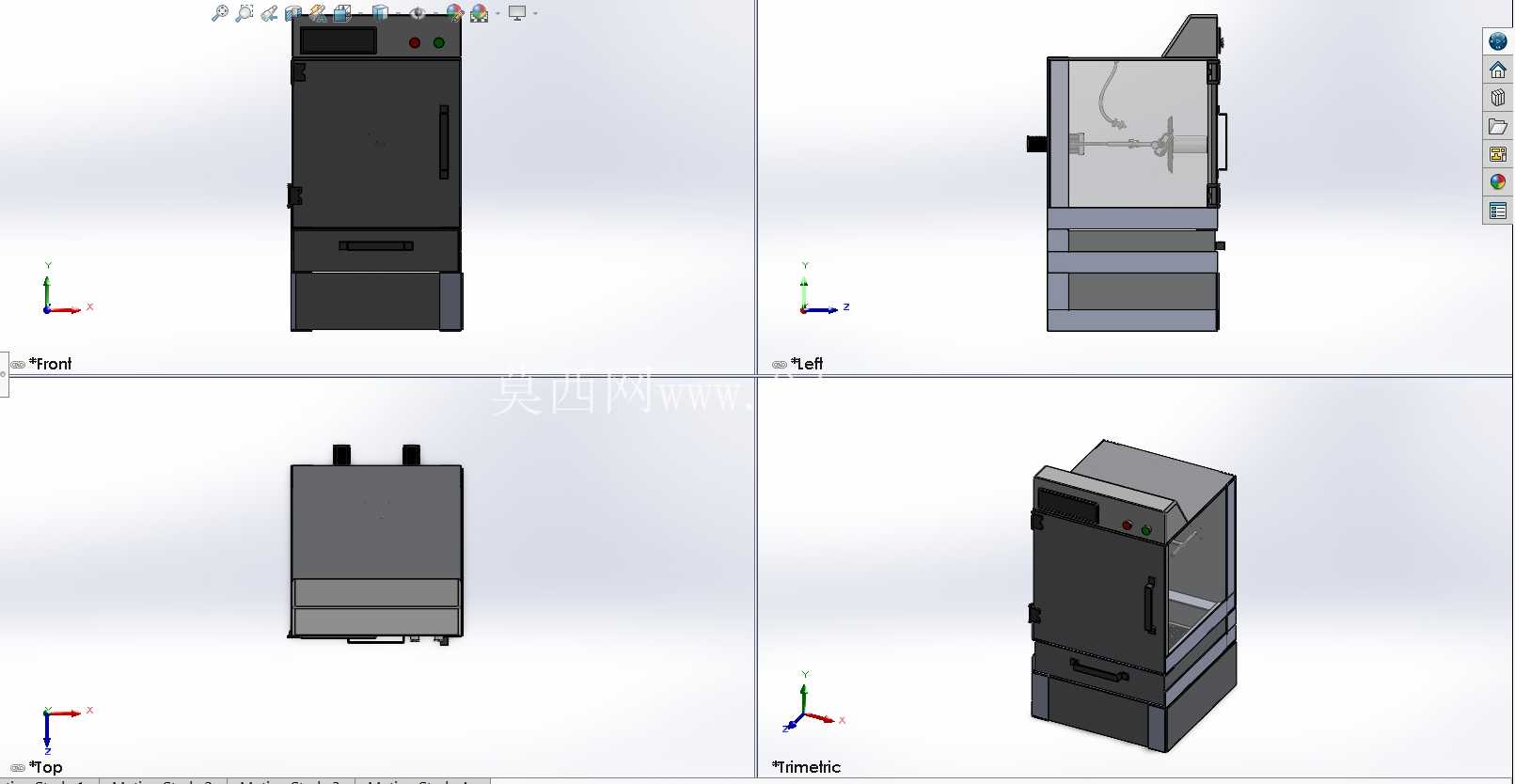

　　这款清洗设备的整体结构采用立式柜式布局，整体外框架采用方管焊接作为承载基础，外部覆盖薄钢板钣金护罩，正面设置带观察窗的密封柜门，既可以避免清洗过程中清洗介质飞溅到车间环境中，也能让操作人员直观观察内部清洗运行状态，设备底部设置抽拉式集污抽屉，用于收集清洗过程中冲刷下来的漆渣、杂质以及废弃清洗液，日常清理维护时不需要拆解设备主体，直接抽出抽屉即可完成废渣清理，降低一线操作人员的维护工作量。设备内部的清洗腔体做了密封处理，针对硅橡胶材质的特性，清洗工位采用多向喷淋结合软质毛刷辊的组合结构，避免硬质清洗结构刮伤硅橡胶盖板表面——毕竟硅橡胶材质质地偏软，一旦表面出现划痕，后续使用时就更容易积存漆渣，缩短盖板的复用周期。腔体内部设置可调节的工件放置架，能够适配不同尺寸规格的IB盖板，放置架采用镂空网格结构，保证喷淋的清洗介质能够完全接触到盖板的正反两面，不会存在清洁死角。设备的控制模块集成在柜体上部的操作面板区域，设置有运行状态指示灯、启动停止按钮以及清洗时长调节旋钮，操作人员可以根据盖板表面的漆污附着程度调整清洗周期，针对刚使用完、漆层还未完全干结的盖板可以设置短周期清洗，针对积存了干结厚漆层的盖板则可以延长清洗时长，同时调整毛刷辊的转动速率，保证清洁效果的同时减少不必要的能耗。

　　从安装边界来看，这款设备的占地面积控制在0.5平方米以内，整体高度不超过1.8米，不需要额外做地基固定，直接放置在喷涂车间的工件周转区域旁即可接入使用，设备的进水、排污接口都设置在柜体后侧下部，对接车间现有供水、排污管路不需要做复杂的管线改造，供电采用常规工业三相电即可满足运行需求，不需要额外配置专用供电线路。在设计思路上，这款设备没有采用复杂的超声波清洗结构，主要是考虑到硅橡胶盖板的清洁需求并不需要过高的清洁精度，超声波结构不仅会提升设备整体制造成本，后续的维护成本也更高，对于车间批量复用的工装件来说，性价比偏低。

　　采用喷淋加毛刷的物理清洗结构，搭配中性清洗液，既能够有效去除硅橡胶表面附着的漆雾和杂质，也不会腐蚀硅橡胶材质，延长盖板本身的使用寿命。设备的柜门设置有安全联锁开关，当柜门处于开启状态时，清洗水泵和毛刷辊驱动电机都会自动断电停止运行，避免操作人员误触运行中的内部结构造成安全隐患，符合车间设备的安全防护要求。在实际产线应用中，这类清洗设备可以直接衔接在喷涂下线工位旁，操作人员完成喷涂作业取下工件后，就可以将使用过的IB盖板直接放入清洗设备中，完成清洁后取出晾干即可再次投入使用，不需要将盖板转运到专门的清洗区域，减少了工件周转的搬运距离，也能避免盖板在转运过程中沾染额外的杂质。相比传统的人工手持喷枪冲洗、抹布擦拭的清洁方式，这款设备的清洁一致性更好，不会出现人工清洁时边角位置漏洗的问题，同时也能减少清洗液的飞溅，改善车间操作环境，降低操作人员接触化学清洗介质的概率。设备内部的管路都采用快插接头连接，喷淋头如果出现堵塞可以直接拧下更换，不需要整体拆解管路，日常的易损件更换、维护操作都非常简便，适合生产一线的运维人员快速处理故障，减少设备停机对生产节奏的影响。
