搭扣式快速压紧夹持工装结构

这类搭扣式快速压紧夹持件，在车间工装夹具、非标设备门盖锁紧、生产线工位治具上的应用频次极高，但凡需要频繁开合、快速锁紧且保持足够压紧力的工位，基本都能见到同结构的衍生款。从实际使用场景来看，它最常出现在焊接工装的工件压紧位、检测治具的盖板固定、设备检修门的快速锁止，甚至部分物流周转箱的箱盖锁紧环节，核心优势就是操作行程短，扳动一次手柄即可完成锁紧或解锁动作，相比螺栓压紧、旋拧锁扣的操作效率能提升数倍，非常适配批量作业的快节奏生产场景。

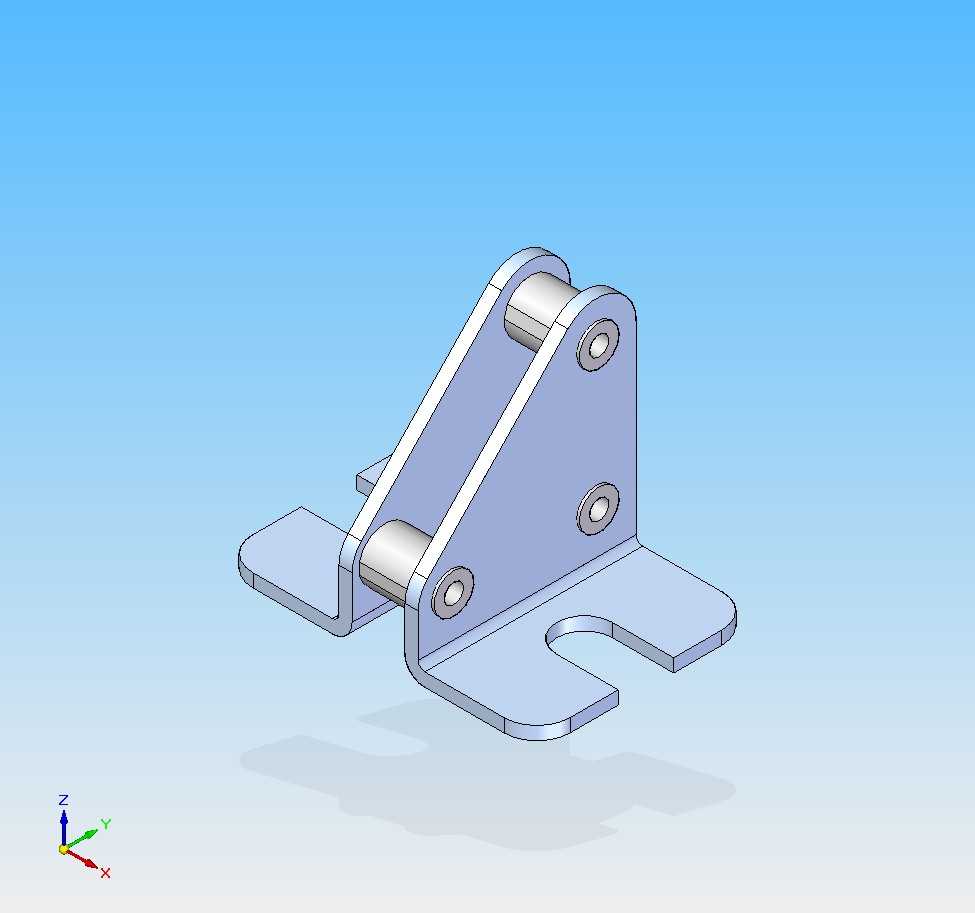

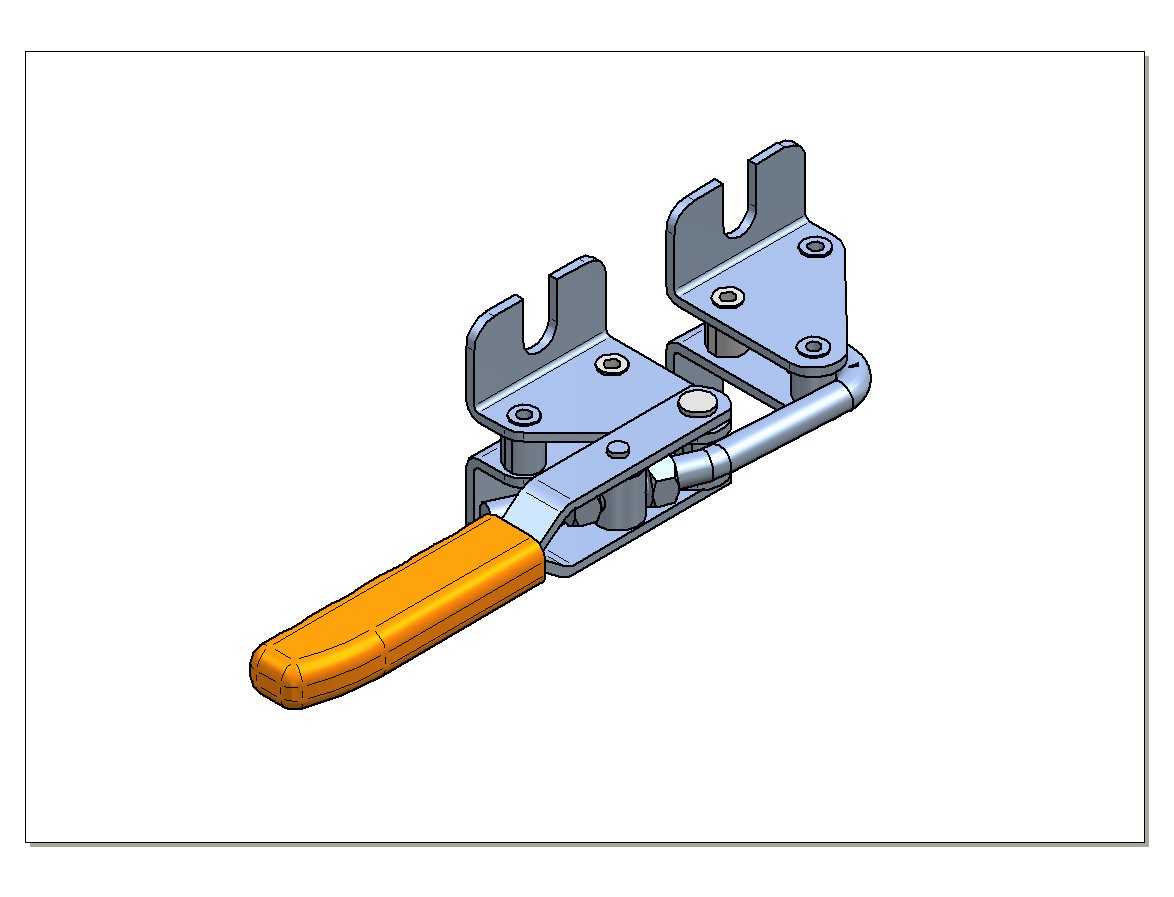

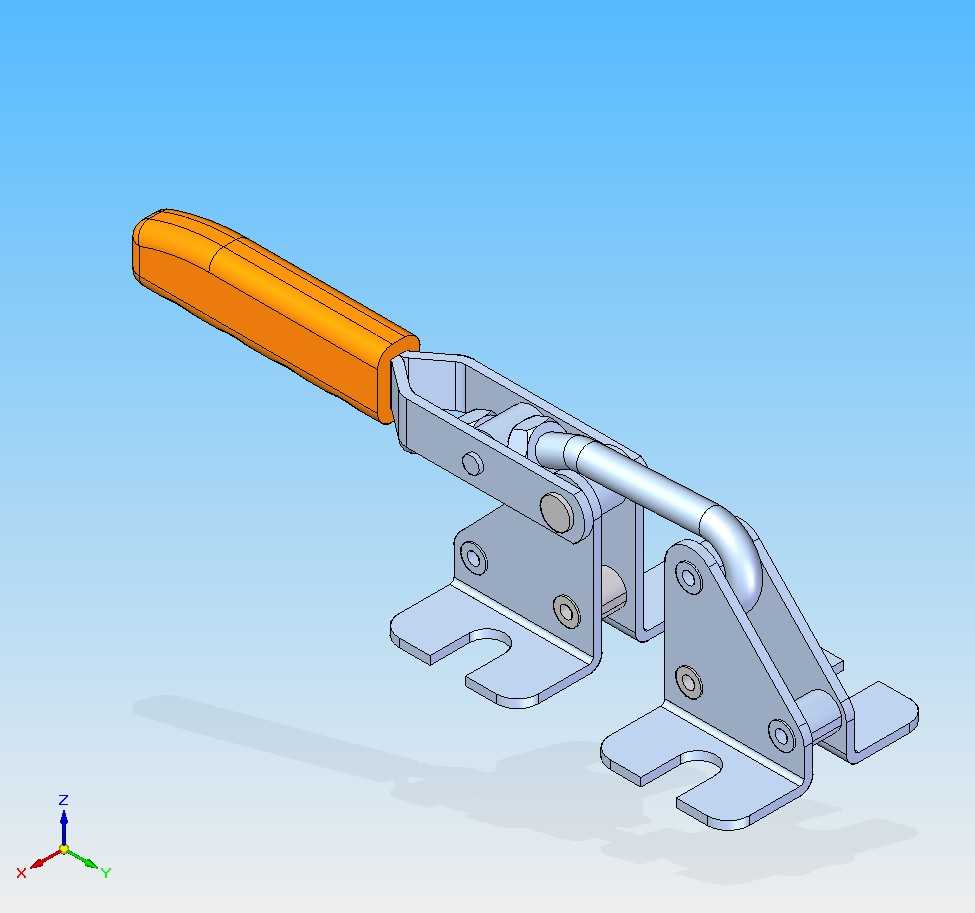

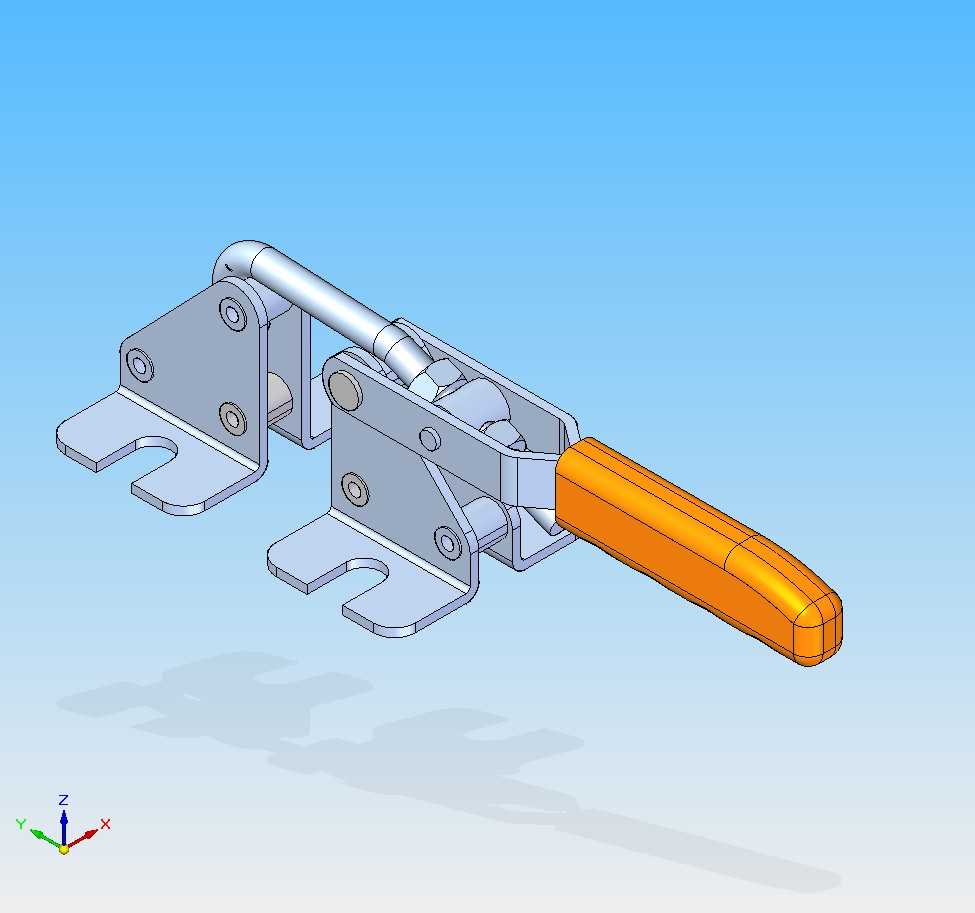

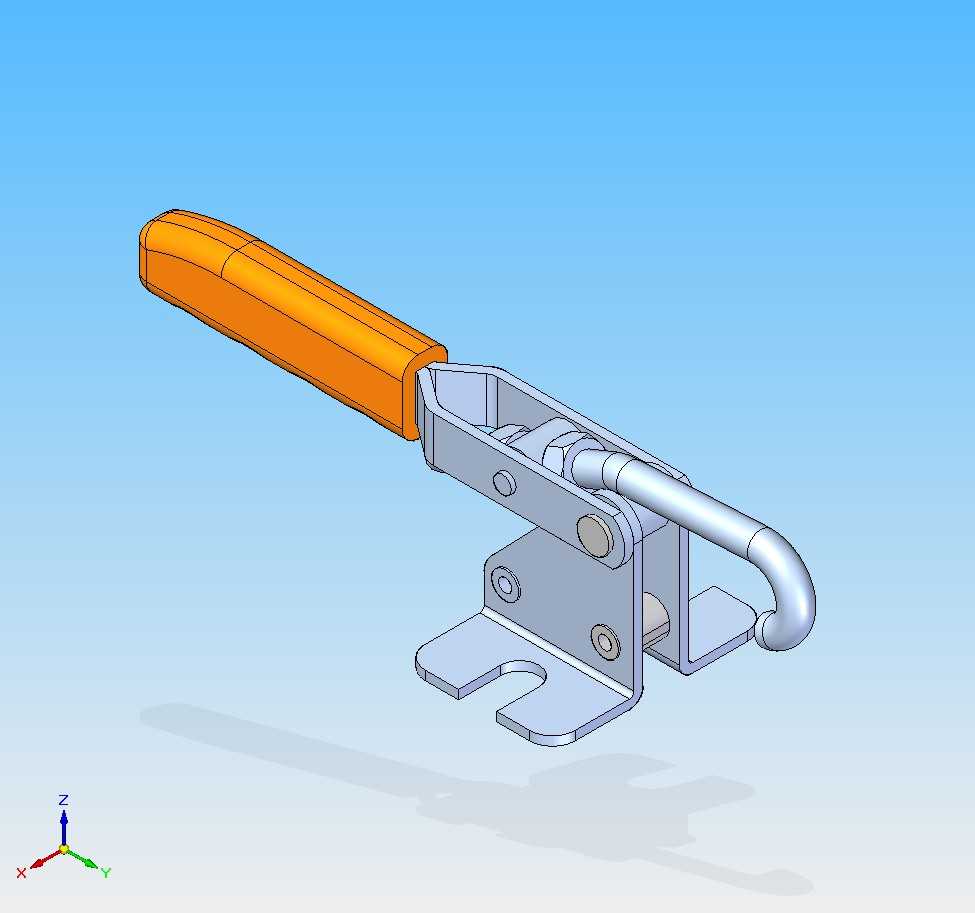

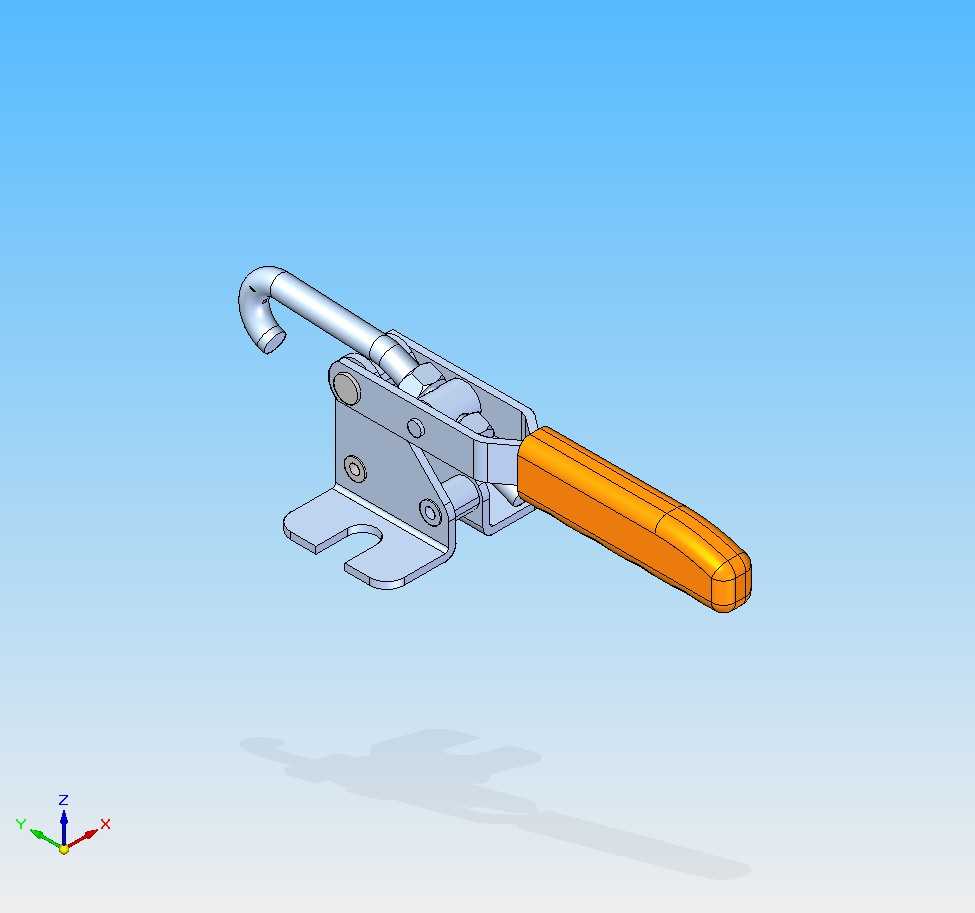

从功能特性上拆解，这款夹持件采用的是肘节过死点锁紧原理，当橙色手柄扳动到锁紧位置时，内部连杆机构会越过力学死点，此时哪怕手柄受到一定的反向振动冲击力，锁紧状态也不会自行松脱，能持续保持稳定的压紧力，不会因为设备运行振动、工件受力移位出现松脱失效的问题。两个带安装孔的固定底座，分别对应锁紧端和固定端的安装位，锁紧端的挂钩可以和配套的挂扣配合，在锁紧时自动补偿一定的装配间隙，哪怕两个安装面存在小范围的加工误差或者长期使用后的磨损间隙，也能保证锁紧到位，不会出现扣合虚位。

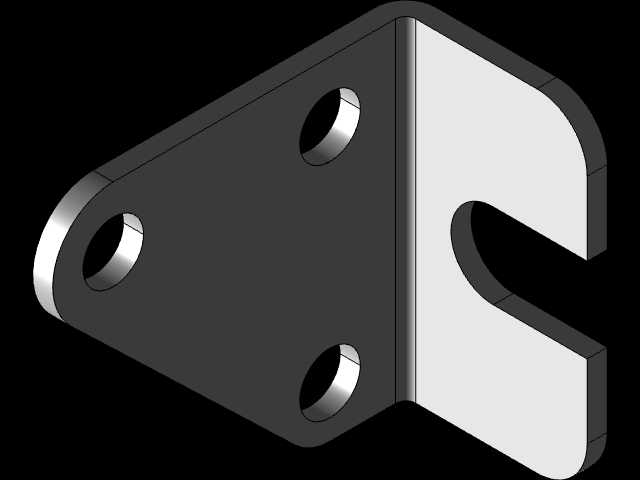

设计思路上完全围绕快装、快操、高可靠性展开，首先主体承载结构全部采用冲压钣金件加工，相比铸造件重量更轻，加工精度更容易控制，批量生产的一致性更好，表面做镀锌或者镀彩锌处理就能满足常规车间环境的防锈需求，不需要额外做复杂的表面处理。手柄部分包覆的橙色塑胶套，一方面是增加操作时的摩擦力，避免手上沾有油污时扳动手柄打滑，另一方面也能隔绝金属件的低温触感，冬季操作时不会过于冰手，同时醒目的橙色也能在设备上快速识别操作位，新员工上岗也能快速找到锁紧操作点。内部的铰接销轴全部采用带防脱结构的设计，长期反复扳动也不会出现销轴脱出、结构散架的问题，铰接位置预留了合理的配合间隙，不会因为加工公差导致扳动卡滞，同时也不会间隙过大出现锁紧晃量。

从安装边界来看，两个安装底座的孔位间距需要在设计装配时严格控制，要匹配夹钳的额定行程，安装面需要保持基本平整，避免底座安装时出现翘曲，导致锁紧时受力不均，长期使用出现底座变形。固定端的挂扣位置需要和夹钳挂钩的运动轨迹对齐，偏差不能超过2mm，否则会出现挂钩挂不上、或者扣合后压紧力不足的问题。整体安装完成后，解锁状态下手柄会自动保持在张开位置，不会因为自重下落影响工件取放，锁紧状态下手柄会贴合在底座侧面，不会突出过多占用外部操作空间，避免工位周边的物料、工具磕碰手柄导致意外解锁。

在实际选型适配时，需要根据需要的压紧力选择对应规格的型号，这款结构的压紧力属于中等载荷级别，适合压紧非金属件、薄钣金件、轻型机加工件，如果是重型工件的压紧则需要选择更大规格的同原理夹钳。安装时优先采用螺栓穿过底座安装孔固定，不建议采用焊接固定，因为焊接产生的高温会导致内部连杆变形、铰接位置退火，反而会缩短夹钳的使用寿命，也会导致锁紧行程出现偏差。日常维护只需要定期在铰接位置滴注少量润滑油，清除附着的焊渣、切屑等杂物，就能保证长期顺畅使用，不需要复杂的保养流程。
