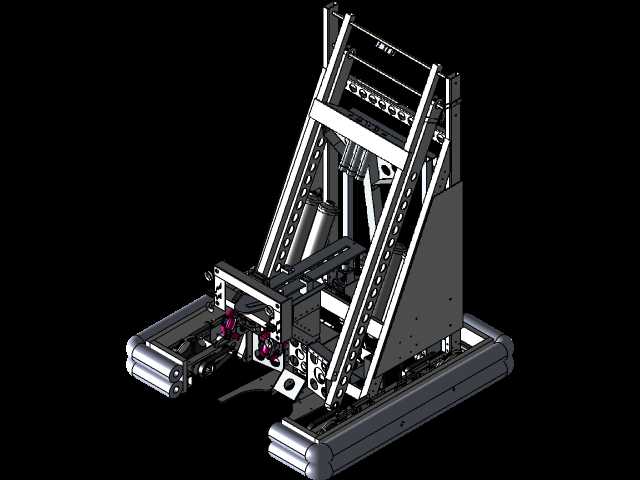

FRC赛事专用竞技作业机器人结构设计

　　从结构设计角度拆解这套竞技机器人的方案，首先要明确其核心应用场景是封闭赛场内的高强度对抗作业，需要在有限的场地边界内完成快速机动、物料拾取、抬升投放、对位作业等一系列指定任务，全程要承受对抗过程中的碰撞、瞬时冲击以及连续启停带来的结构载荷，这也是整套结构设计的核心约束前提。先看底盘部分的设计思路，采用双侧对称的轮组布局，轮系选用大接触面积的耐磨轮材，搭配低位布置的承载框架，将整机重心尽可能压低，在高速转向、侧向碰撞时能有效降低侧翻风险，底盘框架采用标准工业铝型材拼接，配合角件与内嵌紧固件连接，既保证了框架的整体刚性，又能在赛事现场快速调整轮距、更换受损轮组，不需要复杂的焊接返修工序，适配赛事紧凑的调试与维修窗口。

　　底盘的安装边界严格控制在赛事规则允许的尺寸范围内，轮组外沿不超出框架主体的投影边界，避免对抗过程中轮系直接受撞击损坏，底盘上预留了电气元件、气源组件的安装位，所有走线都设计了内嵌的走线槽，防止运动过程中线缆被剐蹭拉扯。往上看抬升作业机构，采用倾斜布置的双立柱导轨框架作为承载主体，立柱上排布了多组等距安装孔位，可以根据作业需求灵活调整执行末端的安装高度、行程限位位置，抬升驱动采用气缸配合线性导轨的组合，相比纯电机丝杠驱动，气缸的响应速度更快，能在短时间内完成抬升动作，匹配赛事快节奏的作业要求，导轨副选用高负载的线性滑轨，能承受抬升过程中偏载带来的侧向力矩，避免卡滞。

　　执行末端的安装接口做了通用化设计，可以快速更换不同的作业夹具，适配拾取球体、方块、悬挂对位等不同的赛事任务，夹具的连接部位设计了快拆结构，不需要额外工具就能完成更换，压缩现场调试的时间成本。整机的框架结构大量采用镂空减重设计，在保证结构强度的前提下尽可能降低整机自重，提升机动性能，所有受力集中的节点都做了加强筋补强，比如立柱与底盘的连接位置、导轨的固定座位置，都额外加装了三角加强板，分散冲击载荷，避免长时间对抗后出现结构变形。从安装边界来看，整机在完全收拢状态下的外廓尺寸严格适配赛事的起始区尺寸要求，抬升机构完全伸展后的作业高度覆盖赛事任务要求的最高投放点位，不会出现行程不足的问题。结构设计过程中充分考虑了维护性，所有易损部件比如轮组、导轨滑块、气缸密封件都采用标准工业件，不需要定制特殊配件就能快速更换，电气元件的安装位都预留了足够的操作空间，检修时不需要大面积拆解框架就能完成元件更换。在运动干涉校验层面，整套机构做了全行程的运动仿真，抬升机构在全行程运动过程中不会与底盘框架、轮系发生干涉，执行末端在最大负载状态下的形变量控制在允许范围内，不会因为形变导致作业对位失准。另外，整机的配重做了针对性优化，将较重的气源、电池组件都布置在底盘低位的中心区域，进一步平衡整机的重心分布，即使在大角度爬坡、急停转向的工况下，也能保持足够的稳定性。

　　框架表面没有多余的外凸结构，所有紧固件的端头都做了沉头处理，避免对抗过程中剐蹭对方设备或者场地设施，同时也减少了自身结构被勾挂损坏的概率。从结构强度校核的角度，所有铝型材的选型都经过载荷计算，对抗过程中常见的正面碰撞、侧向冲击载荷都在型材的许用应力范围内，连接部位的紧固件强度等级匹配对应位置的载荷要求，不会出现连接失效的问题。这套结构的设计逻辑完全围绕赛事场景的实际需求展开，没有冗余的结构设计，每一处孔位、每一个加强结构都对应实际的工况需求，对于同类竞技机器人、小型移动作业平台的结构设计都有实际的参考价值，尤其是在快速迭代、现场维护、载荷适配这些方面的设计处理，能给结构设计从业者提供很实际的参考思路。
