FRC赛事专用3D打印进气轮结构设计

　　在FRC机器人竞赛的气动输送与物料拾取场景中，进气轮作为前端拾取机构的核心执行部件，直接决定了机器人对赛事物料的抓取效率、输送稳定性以及复杂工况下的适应能力。这款进气轮针对竞赛场景下的快速迭代、轻量化需求以及不同摩擦特性的接触面适配要求做了针对性结构优化，区别于传统机加工金属轮组的厚重设计，整体采用分体式组合结构，轮毂部分选用ABS材质通过3D打印成型，在保证结构强度满足竞赛冲击载荷的前提下，大幅降低了轮组自身重量，减少驱动端的负载惯量，提升轮组启停响应速度。轮毂中心采用内六角孔配合法兰面安装结构，安装时可直接与标准六角输出轴配合，无需额外加工键槽，法兰端面上均匀分布6个安装孔位，可适配不同规格的连接法兰，兼容多数FRC竞赛常用的驱动电机输出端安装尺寸，安装边界预留了足够的轴向间隙，避免轮组转动时与周边支架结构产生运动干涉。

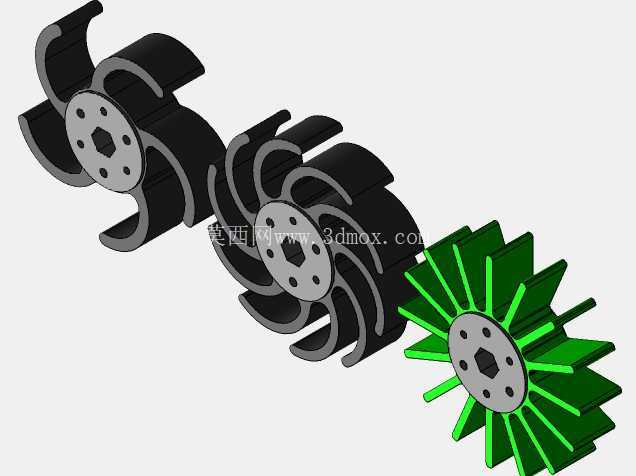

　　轮缘部分做了模块化可替换设计，图中展示的三款不同轮缘结构分别对应不同的作业场景：黑色大弧度弯叶结构适用于大尺寸轻质物料的拢取，叶片弧度经过反复调试，转动时可形成稳定的导向气流，将散落在场地表面的泡沫块、球体等物料快速引导至输送通道入口；密排弯叶结构适用于小尺寸颗粒类物料的拾取，更小的叶片间距可避免物料卡入叶片间隙，同时提升与物料的接触频次，保证输送过程的连续性；绿色直辐条结构则适用于需要较大摩擦力的接触式输送场景，轮缘可搭配Ninjatek NinjaFlex或者Cheetah材质的柔性轮胎，这类柔性耗材打印的轮胎表面具备合适的摩擦系数，既可以在接触硬质物料时提供足够的摩擦力带动物料移动，又能在碰到场地凸起或者硬碰撞时产生适量形变吸收冲击，避免轮叶断裂或者驱动电机堵转。

　　设计过程中针对3D打印的工艺特性做了大量适配优化，所有结构均采用无支撑打印的朝向设计，轮毂与轮缘的连接位置做了圆角过渡，避免打印过程中出现应力集中导致的层间开裂，轮叶的厚度均匀控制在2.5mm，既保证打印时不会出现翘曲变形，又能承受竞赛过程中常见的碰撞冲击，不会因为叶片过薄出现弯折断裂。从安装尺寸来看，轮组整体外径控制在100mm，轴向宽度40mm，中心安装孔适配8mm标准六角轴，安装孔位的节圆直径为32mm，可直接与市面上多数FRC标准的轮组支架、轴承座配合，无需额外定制安装配件。

　　在实际赛事应用中，这类3D打印进气轮的优势十分明显，参赛队伍可以根据当年赛事的物料特性、拾取机构的布局方案，快速调整轮叶的角度、数量、外形轮廓，几小时内即可完成迭代打印并上机测试，相比传统外包加工的金属轮组，大幅缩短了设计验证周期，同时分体式的结构设计让损耗件替换成本极低，当轮缘出现磨损或者碰撞损坏时，仅需重新打印轮缘部分即可，无需更换整个轮组。轮组的动平衡特性在设计阶段也做了考量，所有叶片沿圆周方向均匀分布，每个叶片的质量偏差控制在0.2g以内，高速转动时不会产生明显的径向跳动，可适配最高300rpm的工作转速，满足多数拾取机构的输送速度要求。针对不同场地的地面特性，轮组的安装高度可通过支架上的长圆孔做上下调节，调节范围在15mm以内，可根据轮胎的磨损情况、物料的直径大小灵活调整轮组与地面或者输送通道的间隙，避免间隙过大导致物料漏拾，或者间隙过小导致轮组与地面摩擦增加运行阻力。
