通讯设备用接线柱固定支撑支架结构

在通讯基站、户外通讯机柜、工业通讯终端这类设备的内部布线环节，接线部位的固定可靠性直接决定了整机长期运行的稳定性，接线柱支架正是承担这一固定功能的核心承载构件，它需要在有限的设备内部空间里，完成接线柱的定位、线缆受力的分散、以及不同电位接线端的绝缘隔离支撑，避免设备在运输震动、长期运行温变、线缆拉扯等工况下出现接线松脱、接触不良、线间短路等故障。

从实际应用场景来看，这类支架多安装在通讯设备的内部布线腔、电源输入模块旁、信号转接板侧方，既要匹配接线柱的安装孔位，也要避让周边的PCB板、走线槽、散热结构，不能占用过多的设备内部净空，同时还要保证自身有足够的结构强度，承受多根线缆接线时的拧紧力矩，以及后期运维拉扯线缆时的侧向拉力。

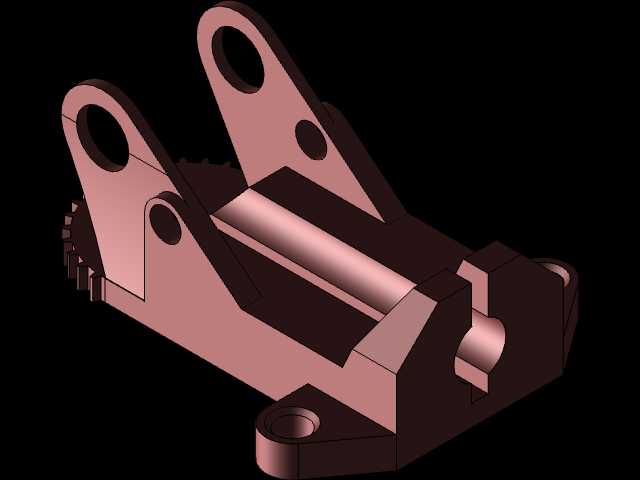

设计这款支架时，首先要考虑的是安装边界的适配性：支架底部的两个安装孔位，需要匹配通讯设备内部安装基面的预设螺柱间距，孔位周边做了局部加厚的凸台结构，避免螺丝锁紧时支架主体出现变形，同时凸台的高度刚好控制在安装基面和支架主体之间留出0.2mm的间隙，既可以抵消基面加工的平面度误差，也能防止支架安装时出现翘曲。支架主体的立板部分设置了三个不同孔径的安装孔，分别对应不同线径规格的接线柱固定需求，大孔位用于主电源回路的大电流接线柱安装，两个小孔位用于信号回路、接地回路的小规格接线柱固定，孔位之间的中心距严格按照电气安全间隙要求设置，避免不同电位的接线柱之间出现爬电距离不足的问题。

支架中部的横向承托结构，是专门为接线柱的尾部出线端设计的支撑面，接线柱锁紧后尾部会搭在这个承托面上，当外部线缆受到向下的重力或者侧向拉扯力时，力会直接传递到支架主体上，而不是全部作用在接线柱的固定螺纹上，大幅降低接线柱长期受力后滑牙、松脱的概率。承托面的边缘做了R1.5的圆角处理，避免划伤线缆的绝缘层，同时承托面的宽度刚好覆盖所有接线柱的尾部投影区域，不会出现局部悬空的情况。

支架侧边的带齿结构，是用于和设备内部的防呆定位块配合的，安装时齿形卡入定位块的对应卡槽里，不需要额外做定位标记就能快速找正安装位置，同时可以防止支架在长期震动工况下出现周向转动，哪怕固定螺丝出现轻微松动，支架也不会移位，保证接线位置的精度。立板上的两个小圆孔是辅助工艺孔，既可以用于生产加工时的装夹定位，也可以在后期运维时作为扎带的穿线孔，用于整理接线柱上引出的线缆，让内部布线更加规整。

从结构强度的角度考虑，整个支架采用了等强度的变截面设计，受力较大的安装孔周边、承托面根部都做了加厚处理，非受力区域做了适当的减薄，在保证整体结构刚性满足使用要求的前提下，尽可能控制自身重量，减少对设备内部安装基面的负载。支架的所有棱角都做了倒钝处理，没有尖锐的边角，既可以避免生产装配时划伤操作人员，也能防止高压工况下出现尖端放电的问题。

在实际选型适配时，需要先确认安装基面的螺柱间距、接线柱的外径尺寸、以及周边结构的净空高度，这款支架的整体高度控制在适配多数中小型通讯设备的内部空间，不会和上方的设备盖板、散热片产生干涉，安装时只需要在基面预设对应螺柱，将支架卡入定位槽后锁紧两颗固定螺丝即可完成安装，不需要复杂的调整工序，装配效率较高。针对户外使用的通讯设备，这款支架的结构也预留了表面处理的工艺余量，做导电氧化或者喷塑处理后，可以适应潮湿、盐雾等复杂户外工况，不会轻易出现锈蚀、强度下降的问题。
