多铰接传动摆臂结构设计

这款摆臂属于连杆传动系统中的核心受力构件，在各类需要往复摆动传递动力、转换运动轨迹的机械设备中都有广泛应用，常见于轻工自动化生产线的工件移送机构、小型动力设备的气门传动组、专用工装夹具的联动锁紧结构，也可用于非标自动化设备的行程换向单元，承担着将旋转动力转化为定角度摆动、或是将直线往复动作转化为指定轨迹运动的传动作用，工作过程中需要持续承受交变拉压载荷与周期性的冲击应力，对结构强度、铰接位同轴度、自身重量控制都有明确的工程要求。

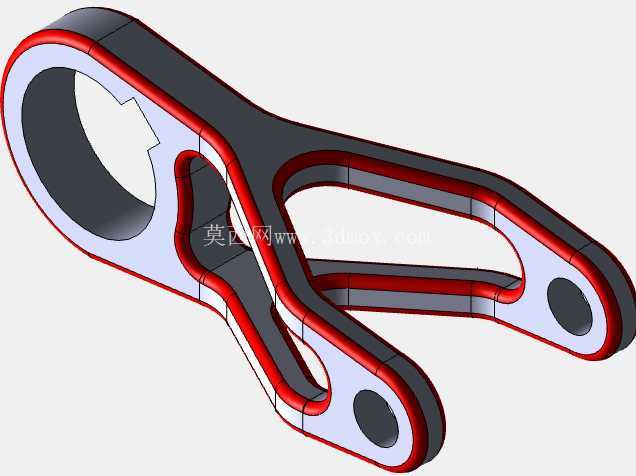

从结构设计逻辑来看，这款摆臂采用了三铰接孔的布局形式，大直径端的铰接孔作为摆动固定支点，用于与设备机架上的固定销轴配合，承担整个摆臂的支撑定位作用，孔位内壁需要与销轴保持高精度间隙配合，保证摆动过程无卡滞、无多余窜动；另外两个小直径铰接孔分别作为动力输入端与动作输出端，输入端可连接曲柄、动力推杆等主动件，输出端可连接执行端连杆、滑块或是直接带动作业工装，三个孔位的中心距经过严格的运动学仿真校核，能够保证在设定的摆动角度范围内，输出端的运动轨迹完全匹配设备的动作需求，不会出现运动干涉或是行程超差的问题。

结构细节上，摆臂主体采用了等强度的变截面设计，在铰接孔周边做了局部加厚处理，提升孔位的承压能力与抗变形能力，避免长期交变载荷下孔位出现椭圆化磨损；臂身部分采用了镂空减重结构，在不降低整体结构刚度、不影响应力传递路径的前提下，尽可能去除非受力区域的多余材料，有效降低了摆臂自身的转动惯量，减少动力输入端的驱动负载，同时也能降低摆动过程中的惯性冲击，提升整个传动机构的运行平稳性。臂身的轮廓过渡全部采用大圆角顺滑衔接，避免直角结构带来的应力集中问题，从根源上降低长期交变载荷下出现疲劳裂纹的风险，所有棱边都做了倒角处理，既方便加工过程中的装夹定位，也能避免装配过程中锐边划伤操作人员或是损坏配套密封件。

安装适配层面，三个铰接孔的孔径尺寸、孔位中心距都按照通用传动件的安装边界做了适配设计，大端铰接孔可适配常用的标准衬套与销轴，两个小端铰接孔可配套标准关节轴承或是连接销，不需要额外做定制化改型就能直接匹配多数同规格连杆传动机构的安装尺寸。摆臂的整体厚度控制在合理范围内，既保证了足够的侧向刚度，避免摆动过程中出现侧向形变导致孔位偏磨，也不会占用过多的设备安装空间，适合在布局紧凑的小型传动机构中使用。材质适配性上，当前结构既可以采用铸造工艺成型后做孔位精加工，也可以采用高强度铝合金铣削加工满足轻量化需求，还可以根据重载工况需求更换为合金结构钢材质做调质处理，不同工艺下的结构余量都在设计阶段做了预留，不需要大幅修改结构就能适配不同的加工工艺与载荷需求。

在实际装配调试过程中，需要重点保证三个铰接孔的轴线平行度误差控制在允许范围内，否则会导致摆臂摆动过程中出现卡滞、附加侧向力，加剧铰接位的磨损，缩短整个传动机构的使用寿命；铰接位的润滑槽设计也可以根据实际使用需求在孔端预留位置，方便定期加注润滑脂降低摩擦损耗。这款摆臂的运动轨迹经过反复校核，在全行程摆动过程中不会与周边的机架、其他传动构件发生干涉，安装时只需要保证固定支点的销轴与机架安装面垂直，就能快速完成装配调试，不需要做复杂的位置调整，能够有效缩短设备的装配与维护周期。
