FRC竞赛机器人模块化承载框架结构设计

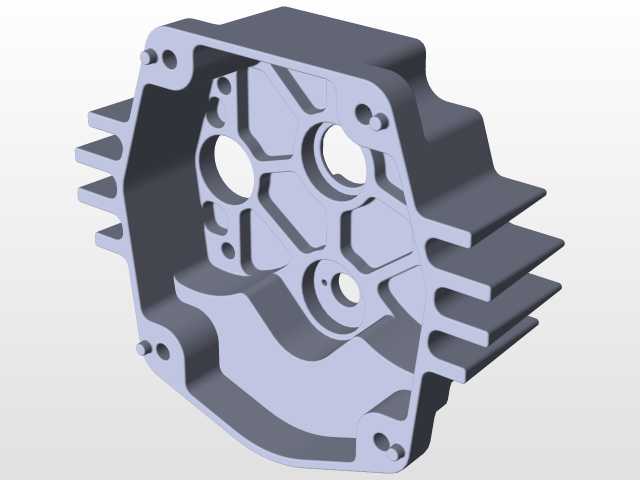

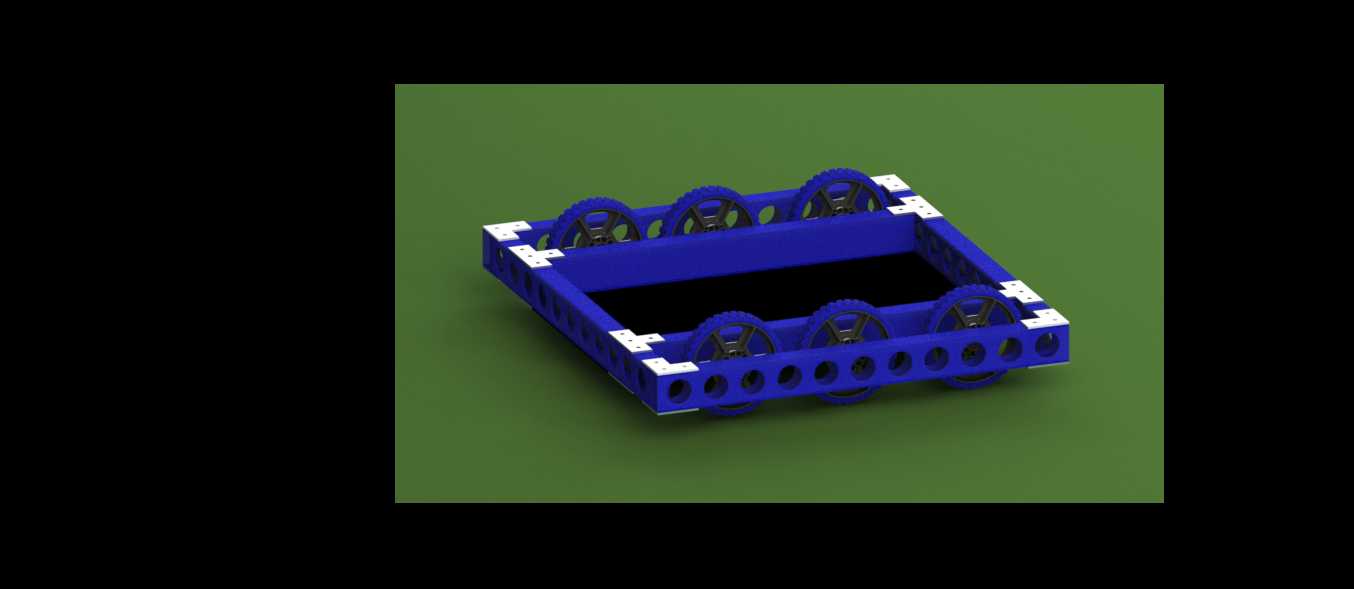

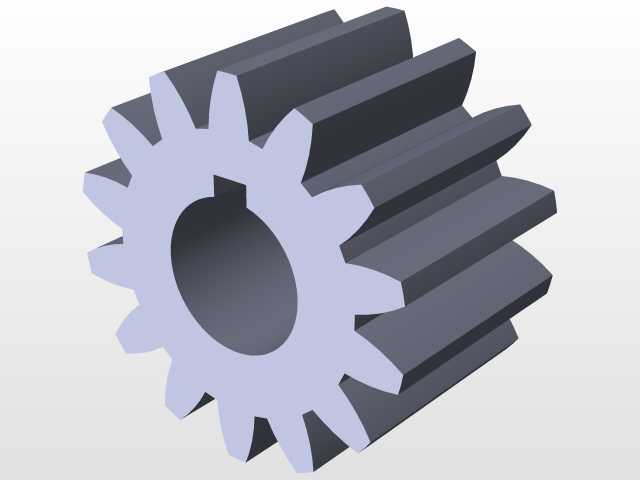

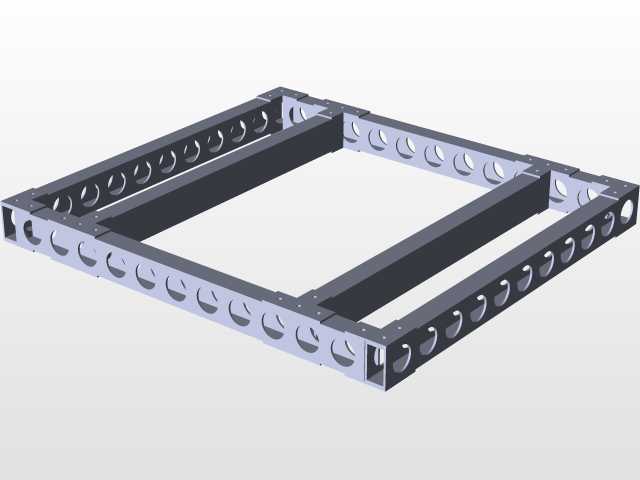

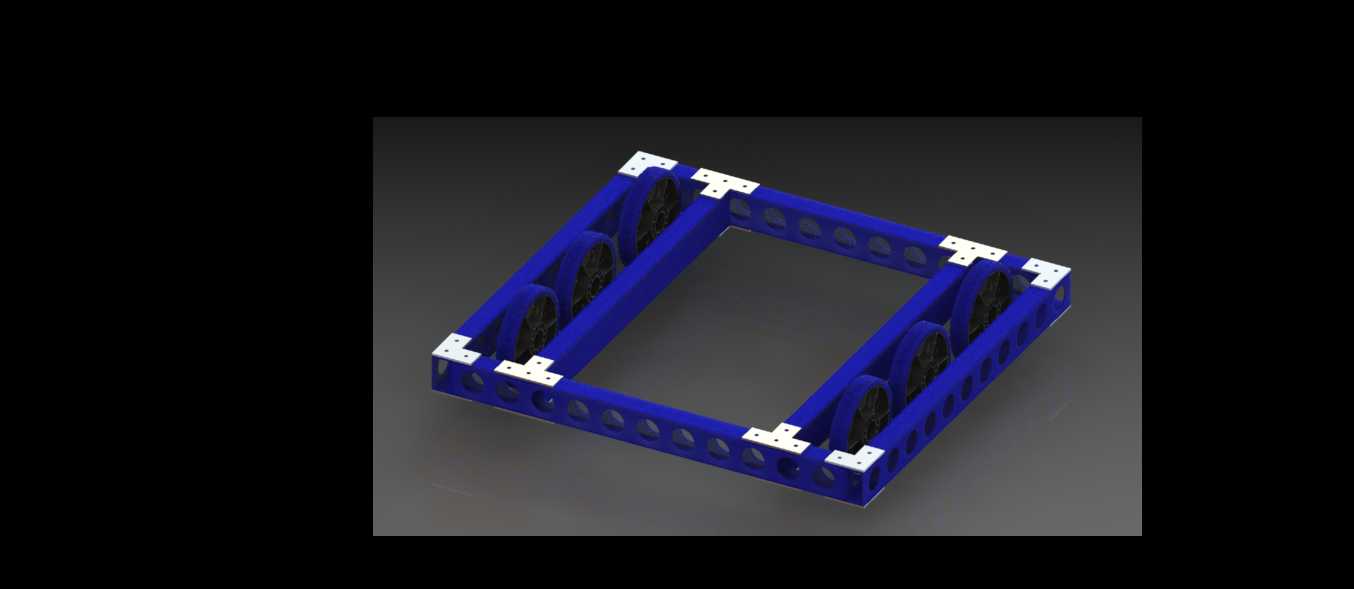

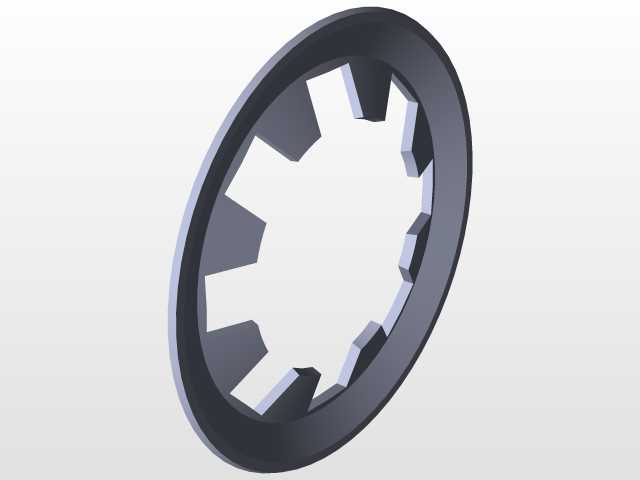

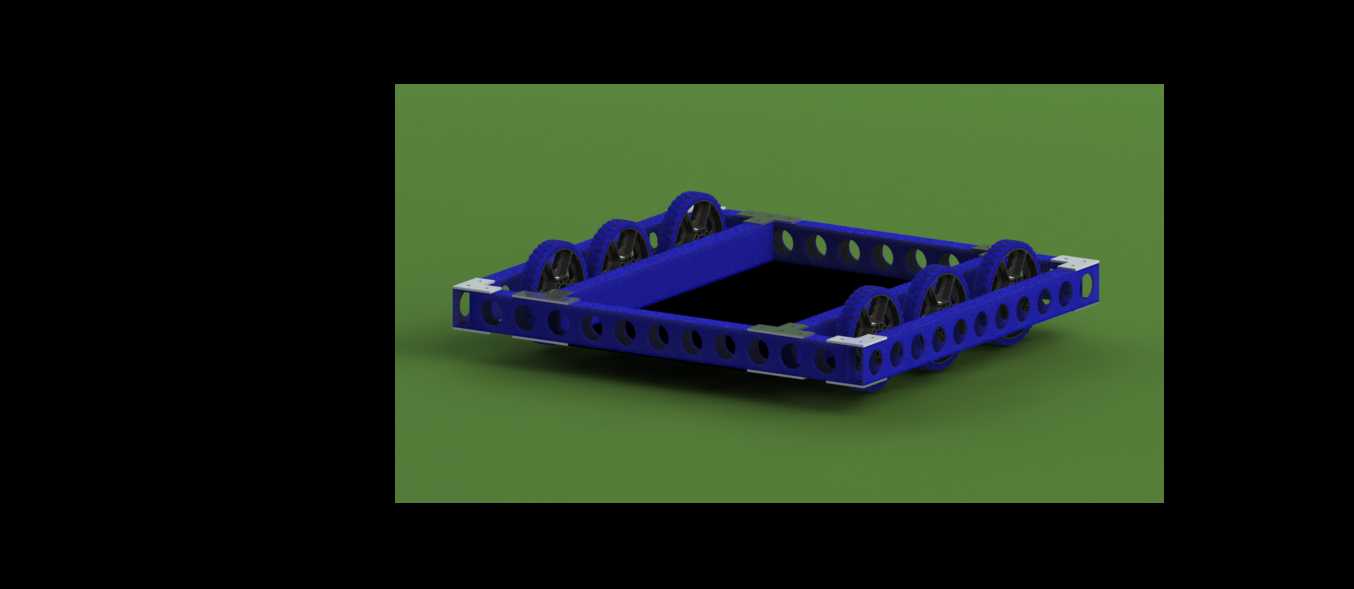

　　这套结构是面向FRC机器人竞赛场景开发的核心承载框架，作为整台机器人的基础安装基体，需要承接竞赛过程中各类执行机构、动力单元、控制模块、电池组件的安装固定，同时要应对对抗赛中频繁的碰撞、急停、变向加速带来的冲击载荷，设计阶段优先考量了结构刚性与轻量化的平衡。从结构形式来看，整体采用矩形围框式布局，主体框架选用镂空式型材拼接，型材侧壁开设连续的减重孔，在不降低截面抗弯模量的前提下尽可能削减非必要材料重量，适配FRC竞赛对整机重量的严格限制。框架四角采用L型连接角件做加固处理，角件与型材之间通过标准紧固件连接，既保证拼接位置的连接强度，也方便赛事现场的快速拆装调整，应对赛前调试、赛中故障维修的快速拆装需求。

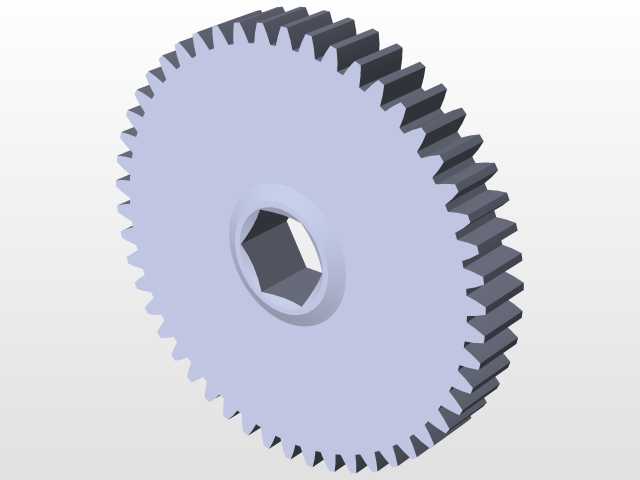

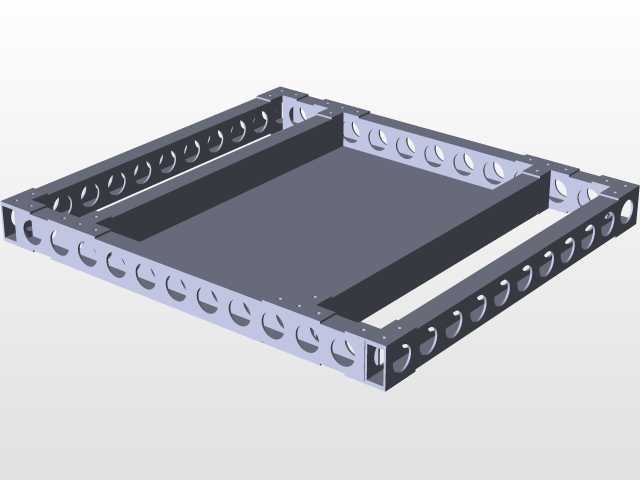

　　框架内侧设置了多组纵向支撑肋，肋板上预留了多组安装孔位，可根据不同赛季的任务需求，灵活调整上层执行机构、传感器组件的安装位置，不需要对主框架做二次打孔加工，降低现场改装的加工难度。设计过程中首先确定了框架的外轮廓边界，要匹配竞赛规则中对机器人启动尺寸的限制，保证赛前检录时整机尺寸符合赛事要求，框架内部预留的中空区域，一方面可以容纳电池、主控制器等大体积核心部件，降低整机重心，提升对抗过程中的运行稳定性，另一方面也为后续加装物料拾取、投射等功能机构预留了充足的安装空间。连接角件的安装面做了沉孔设计，紧固件安装后表面不突出角件平面，避免赛中与其他机器人对抗时出现勾挂，也能防止突出的紧固件碰撞变形后影响拆装。

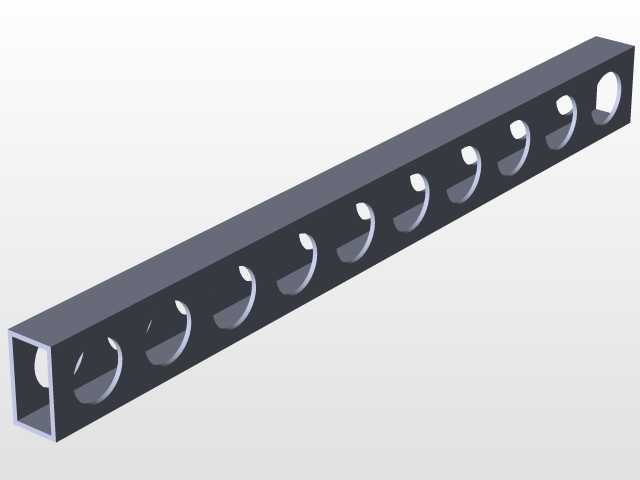

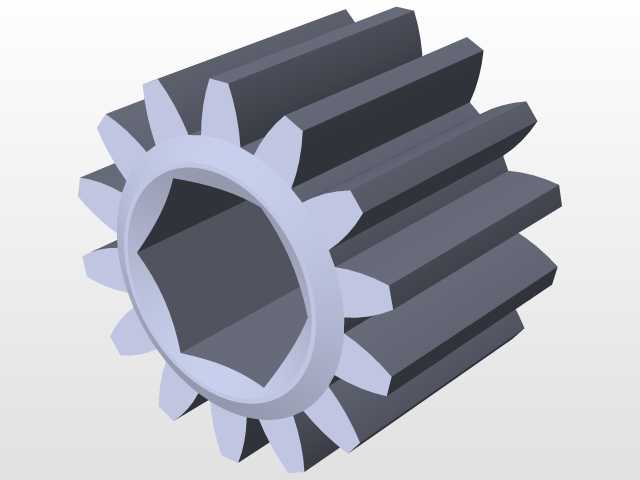

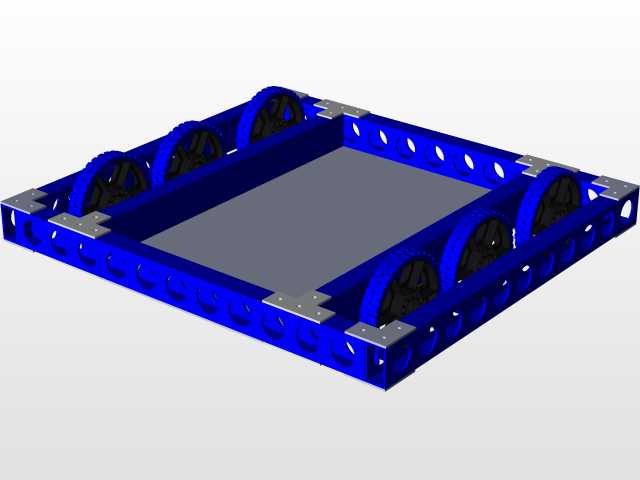

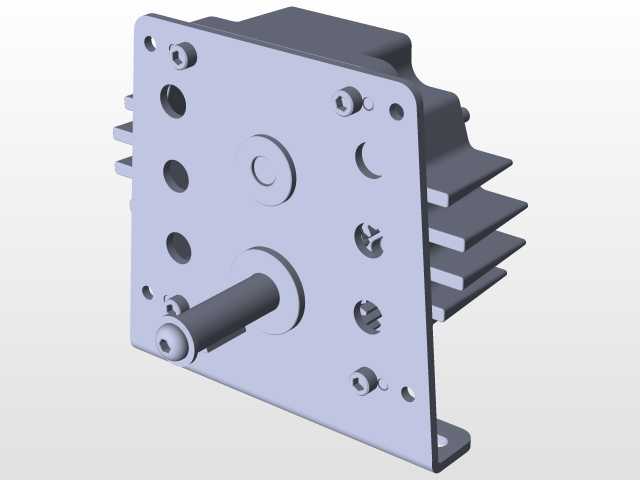

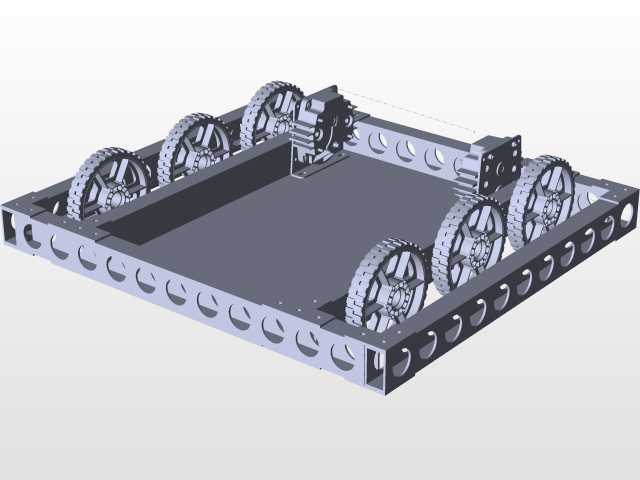

　　型材上的减重孔采用等间距排布，孔位边缘做了圆弧过渡，避免应力集中导致框架在受冲击时出现开裂，纵向支撑肋的位置经过受力仿真校核，对应框架受力变形量最大的区域做补强，保证整框在承受侧向碰撞时的形变量控制在允许范围内，不会因为框架变形导致内部安装的电子元件接插件松脱、传动机构卡滞。框架的上下平面都预留了统一间距的安装孔阵列，上层可以直接安装任务执行机构、云台等组件，下层可以安装行走轮组、驱动电机、悬挂组件，孔位采用标准化间距设计，和市面上常用的FRC机器人标准配件孔位兼容，不需要额外制作转接件就能完成配件安装。

　　在实际赛事场景中，这类框架结构除了作为承载基体，还要承担碰撞过程中的力传导作用，当机器人与其他参赛机器人、场地护栏发生碰撞时，冲击力会通过框架型材均匀分散到各个连接节点，避免局部应力集中导致结构损坏，镂空的型材结构也能在碰撞发生时通过微小的弹性形变吸收部分冲击能量，降低冲击对内部精密电子元件的影响。设计时也考虑了加工便利性，所有型材零件都采用常规的板材切割工艺即可加工，不需要复杂的五轴加工或者特殊成型工艺，参赛队伍可以根据自身的加工条件快速制作出成品，连接用的紧固件全部采用标准件，赛前备件储备也更方便，不需要定制特殊规格的连接件。框架的拼接公差控制在合理范围内，保证安装后上下平面的平面度满足行走机构、执行机构的安装精度要求，不会因为框架拼接的平面度误差导致轮子接地不实、执行机构运行卡顿等问题。针对赛事中常见的框架磕碰损坏问题，所有连接节点都设计成可单独更换的结构，某一个角件或者某一段型材损坏后，只需要拆除对应位置的紧固件就能更换损坏零件，不需要整体更换整个框架，大幅降低赛事中的维修成本和维修时间。
