双天线拟人化小型人形机器人结构设计

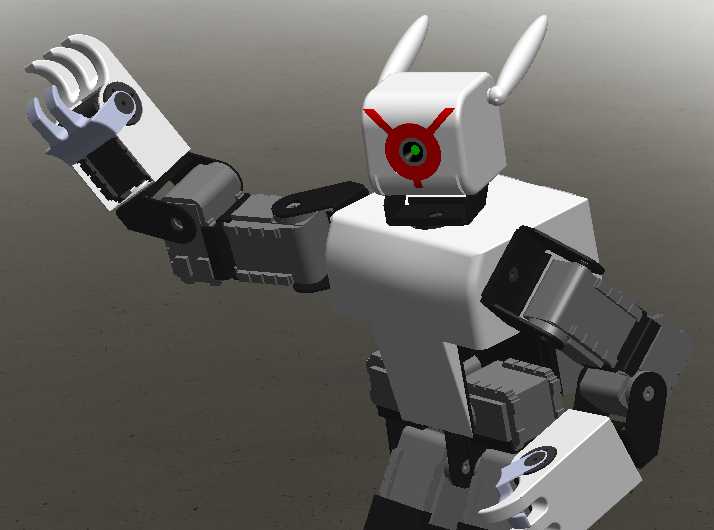

这款双天线造型的小型人形机器人结构，主要面向青少年科创教育、机器人竞赛入门实训以及桌面级智能交互终端场景设计，整体结构围绕模块化拆装、运动自由度拓展两个核心方向搭建，能够适配常规舵机驱动方案，满足基础步态演示、上肢动作交互的功能需求。从实际应用层面看，该结构可直接作为中小学机器人课程的实操载体，学生可通过拆分躯干、手臂、头部各模块，理解串联关节的运动逻辑，也可加装视觉传感器、语音交互模块，改造为展厅导览、桌面陪伴类的小型智能设备，在高校机器人工程专业的课程设计中，也能作为仿生运动算法验证的硬件载体，降低从零搭建结构的重复工作量。

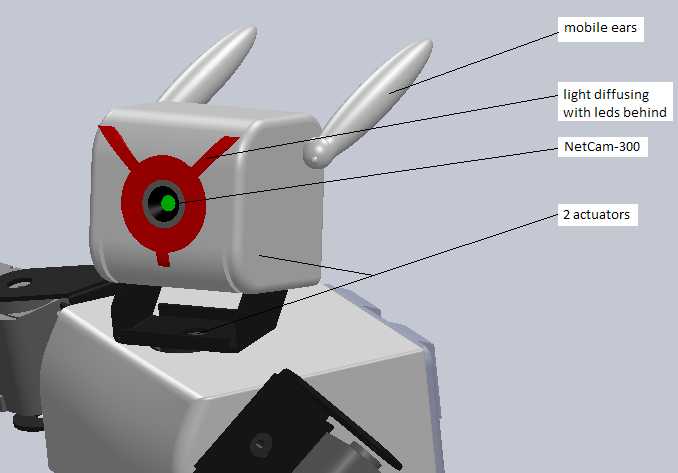

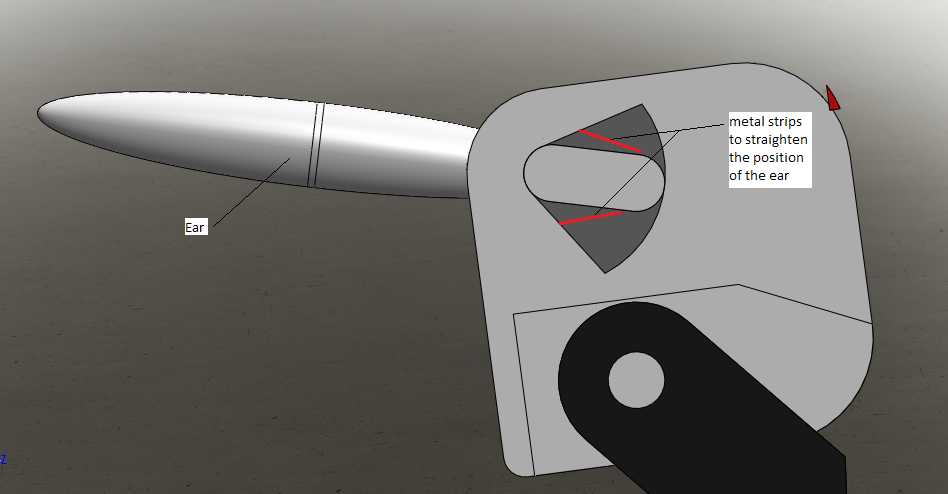

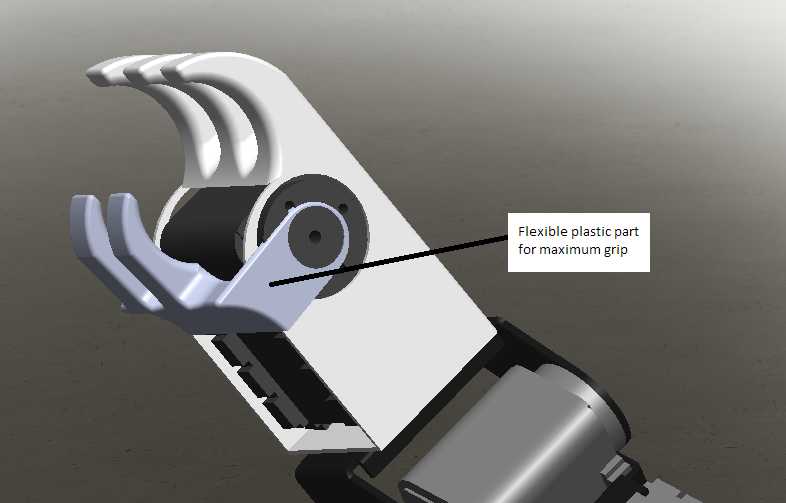

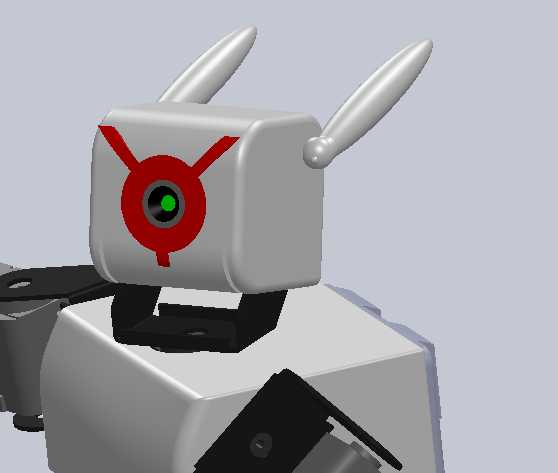

设计过程中优先考虑了装配的容错性，躯干主体采用方块式堆叠结构，没有复杂的曲面倒扣，所有连接位都预留了0.2mm的装配间隙，即便是采用FDM3D打印工艺制作零件，也不需要额外做支撑打磨就能完成拼装。头部的双天线造型并非单纯的装饰结构，内部预留了直径6mm的穿线孔，可外接红外传感器或者通讯天线，头部正面的圆形标识位刚好适配常规20mm直径的单目摄像头模组，摄像头安装位做了15度的仰角调节余量，能够匹配不同身高使用者的交互视角。上肢部分采用了多段式串联关节设计，肩部、肘部、腕部都预留了标准9g舵机的安装槽，每个关节的转动范围都做了机械限位，肩部可实现前后120度、左右90度的摆动，肘部弯曲角度可达140度，腕部预留了360度旋转的安装空间，末端的夹持手爪采用仿人手指分段结构，指节处做了圆弧过渡，既能够抓取直径10-50mm的规则物体，也能完成挥手、指示等拟人化动作，手爪的指面预留了防滑垫粘贴槽，可粘贴1mm厚的橡胶垫提升抓取摩擦力。

从安装边界来看，整机直立状态下高度约280mm，肩宽约160mm，躯干主体厚度约80mm，所有关节的转动行程都不会超出躯干外围30mm的范围，放置在桌面使用时不会因为动作幅度过大碰倒周边物件。躯干内部预留了50mm*80mm*20mm的控制板安装仓，可容纳常规的Arduino控制板或者小型STM32开发板，电池仓设计在躯干下部重心位置，能够平衡上肢动作带来的重心偏移，提升站立状态的稳定性。腿部结构采用与上肢同源的关节设计逻辑，髋部、膝部都预留了舵机安装位，当前版本的腿部结构可实现基础的站立支撑，若需要拓展行走功能，只需在对应关节加装舵机，调整重心配重金属块的位置即可，不需要重新修改躯干主体的结构。

外壳部分采用分块式设计，每个外壳零件都通过卡扣与内部的结构骨架连接，不需要额外打胶或者使用过多螺丝固定，拆装单块外壳的时间不超过30秒，方便后期调试内部线路、更换电子元器件。所有走线槽都设计在结构骨架的内侧，线路不会外露在关节运动路径上，避免关节转动时夹断线路，手臂内部的走线槽宽度为8mm，可同时容纳4根舵机线与2根传感器信号线，满足后续功能拓展的走线需求。在结构强度方面，所有受力的关节连接位都做了2mm的加厚处理，舵机安装位周边设计了加强筋，即便是频繁做抬手、摆臂动作，也不会出现连接位开裂的问题，外壳零件的平均壁厚为1.5mm，在保证整体重量控制在800g以内的前提下，能够承受日常实训操作中的轻微磕碰，不会因为小幅度跌落就出现零件碎裂的情况。
