Shapeoko3直线轨道车厢板适配结构

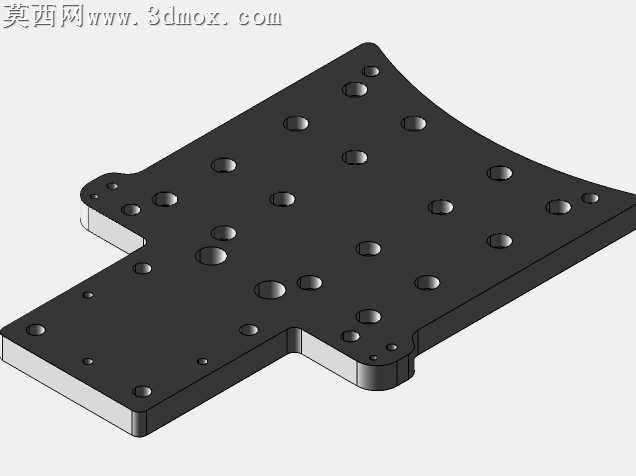

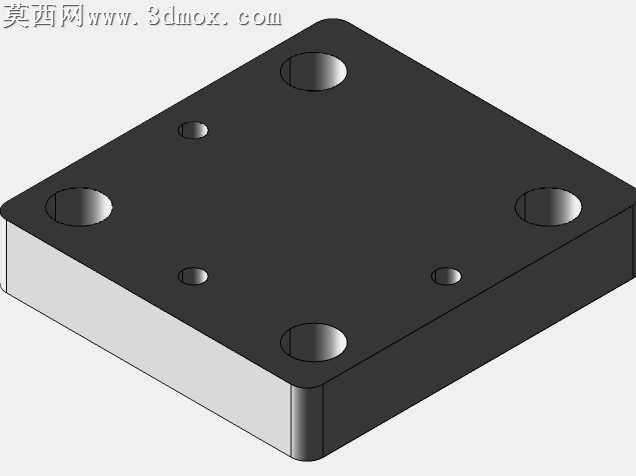

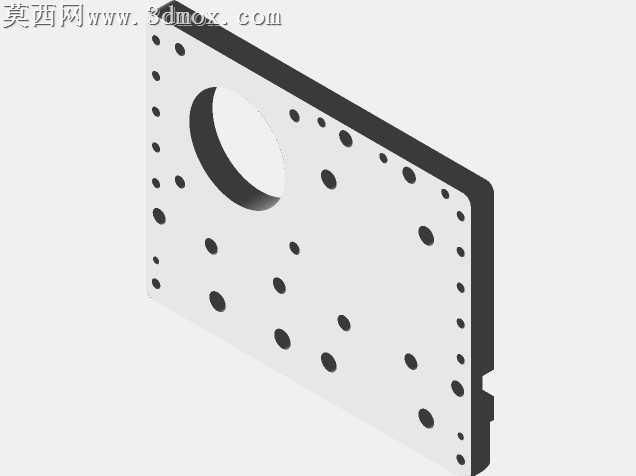

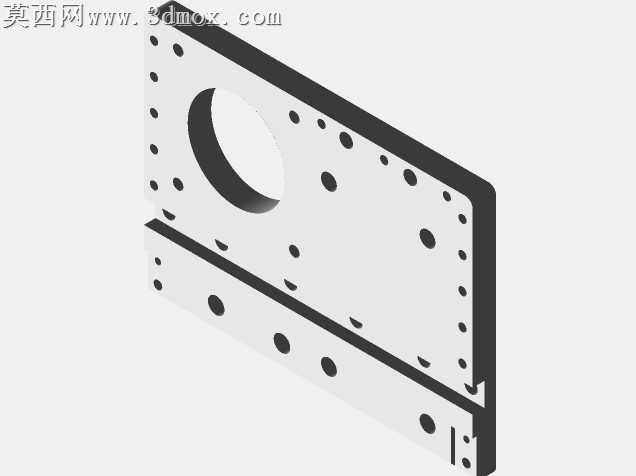

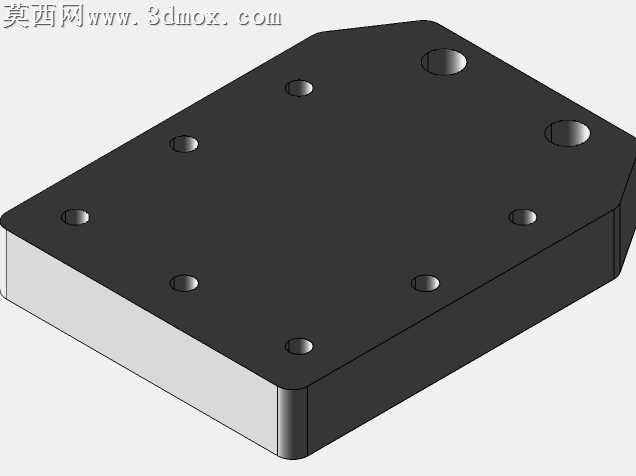

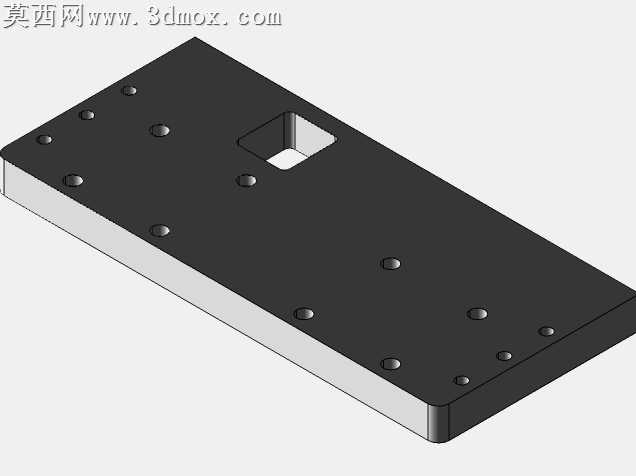

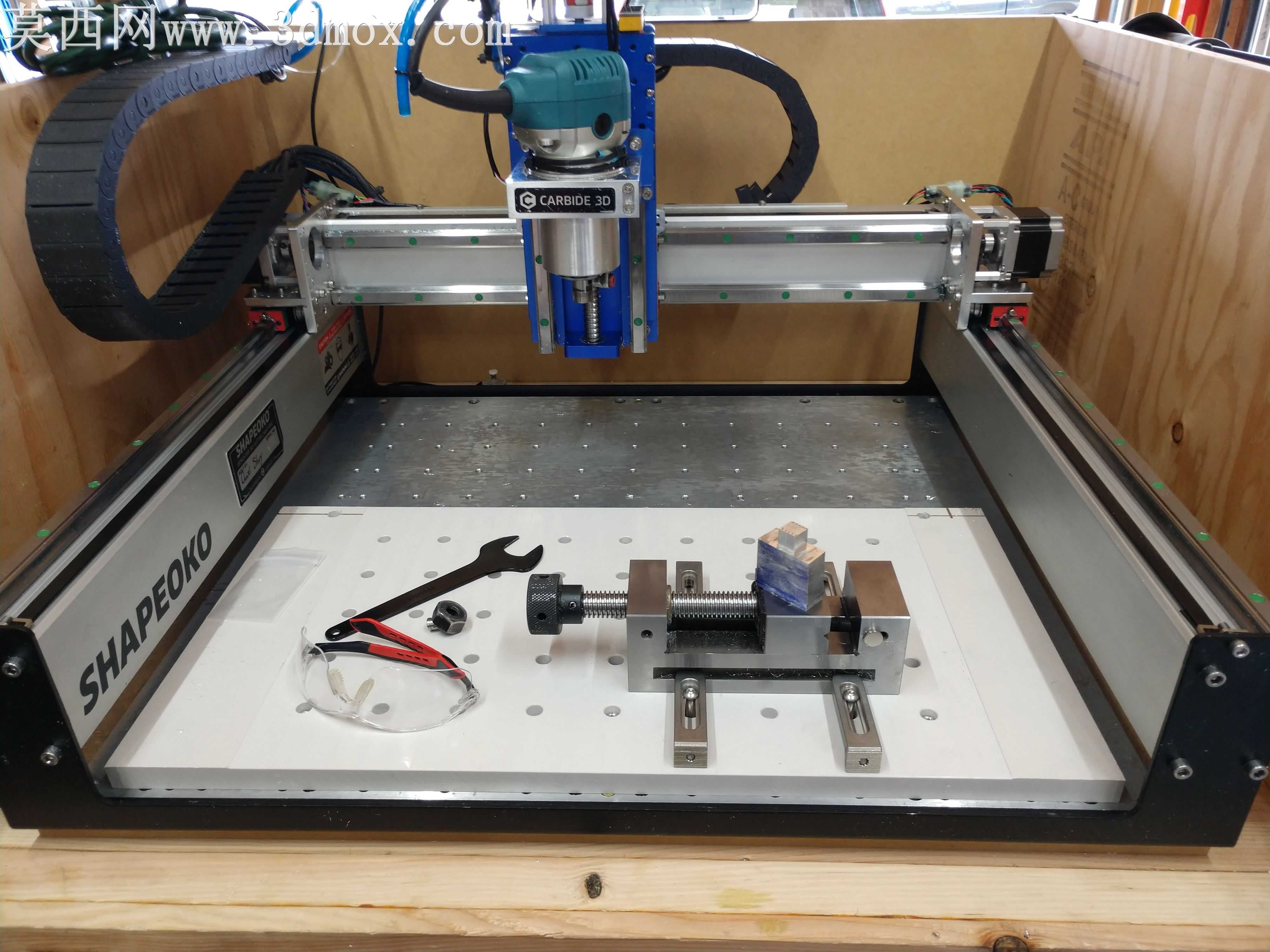

本模型为Shapeoko3数控雕刻机的直线轨道车厢板适配改装结构，整体建模过程严格遵循实际机械装配的尺寸公差要求，先以基准坐标系定位设备原有安装孔位，再逐一完成各适配零件的参数化建模，确保所有安装孔位、配合面的尺寸与原设备完全匹配。建模阶段针对线性运动转换结构做了重点优化，将原机的运动结构转换为适配HG15线性轨道的安装形式，同时保留GT2 9mm皮带传动轴的安装位，保证传动精度与原有结构的兼容性。模型完整还原了所有紧固件的安装位置与规格，包括用于托架固定的M4x14mm螺丝、用于板件连接的M5x14mm螺丝、用于SO3皮带夹固定的M6x18mm螺丝、用于铝型材挤压件固定的M8螺丝、用于皮带托辊固定的M5x25mm螺丝、用于步进电机安装的M5x20mm螺丝等，所有螺纹孔、沉头孔的尺寸均按照对应紧固件的标准参数建模，避免装配干涉。针对YHGR15R 598mm线性轨道、HGH15CA车厢块、高公差差车厢和挤压板用铝料等核心运动部件，建模时严格控制配合公差，导轨安装面的平面度公差在模型中做了对应标注，保证滑块运动的顺畅度。X轴部分的HDZ V轮位置、步进电机位置的适配结构也做了精细化建模，V轮的安装槽、电机的定位止口尺寸完全匹配对应配件的安装要求，同时预留了0.5mm的调整垫片安装位，方便实际装配时的间隙调整。渲染阶段采用金属材质模拟铝型材机架的磨砂氧化质感，导轨部分采用高反光金属材质还原直线导轨的光滑表面，塑料皮带、绝缘电线等部件分别赋予对应材质，整体渲染效果清晰展示各部件的装配关系与结构细节，方便使用者理解改装结构的安装逻辑。整个设计思路围绕低成本改装、高精度适配展开，所有适配零件均可采用常见的铝型材加工工艺制作，无需特殊定制的非标配件，在保留原机主体结构的前提下，通过加装适配托架实现直线导轨的升级，有效提升原设备的运动刚性与加工精度，减少运动过程中的抖动偏差。
