防疫人员通道自动喷雾消毒室结构设计

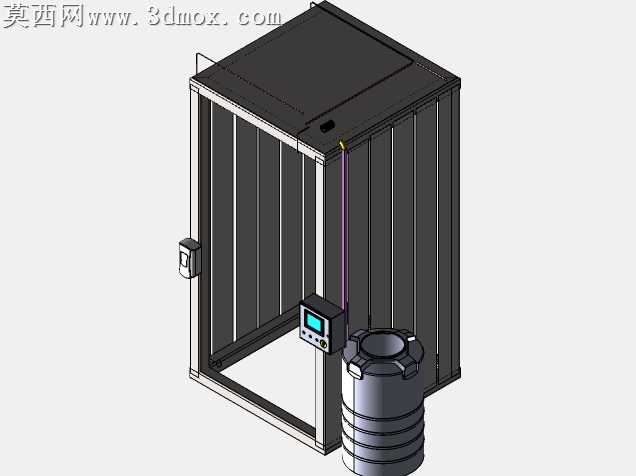

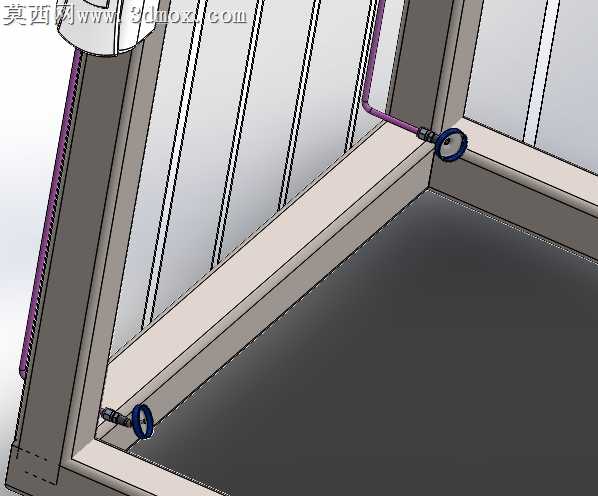

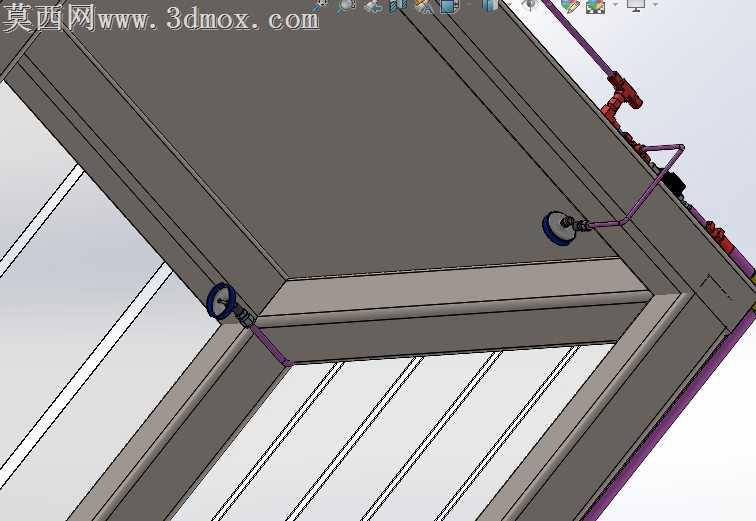

本作品为面向防疫场景设计的人员通行自动消毒室三维模型，整体采用框架式结构搭建，在三维建模过程中优先保证结构装配逻辑的合理性，所有零部件均按照实际加工与装配尺寸进行1:1还原，可直接用于方案验证与结构优化参考。模型主体框架采用不锈钢矩形方管作为支撑构件，建模时对管材的拼接节点、固定位做了精细化处理，还原了实际加工中的焊接、螺栓连接的结构细节，框架外围设置PVC软帘作为围挡，建模时通过半透明材质参数调整还原软帘的半透、垂坠质感，既保证消毒区域的相对密闭，又不影响人员正常通行。消毒供给系统部分，建模还原了200L大容量储液桶的结构，桶身的加强筋、液位标识位、进出液接口都做了细节刻画，配套的12V60W微型水泵按照实物比例建模，还原了泵体的进出水口、接线端结构，管路部分区分了不同管径的进出水管路，分别对应1.3英寸直径进液管与0.5英寸直径出液管路，管路沿框架顶部排布的走线、固定卡扣都做了细节还原，顶部排布的雾化喷嘴按照均匀覆盖通行区域的原则布置，建模时还原了喷嘴的雾化喷口结构，可直观展示喷雾覆盖范围。感应与控制部分，在入口侧设置超声波传感器，建模还原了传感器的探测端、安装支架结构，配套的控制单元箱体设置在入口侧便于操作的高度，箱体上的显示屏、操作按键都做了细节建模，同时在入口侧设置免洗手消毒装置，满足人员手部消毒的配套需求。渲染阶段采用工业产品写实渲染风格，金属框架赋予拉丝不锈钢材质，储液桶采用半透明工程塑料材质，PVC软帘调整为半透磨砂质感，管路区分不同颜色标识进液、出液管路，通过光影调整突出各部件的结构层次，清晰展示整个消毒室的工作逻辑：当超声波传感器检测到人员进入时，控制单元启动水泵，将储液桶内的消毒溶液通过管路输送到顶部喷嘴，形成全覆盖的消毒喷雾对人员周身进行消毒，同时入口处的手消毒装置可提供手部消毒服务，整套结构无需人员手动操作，可实现全自动通行消毒，有效降低接触感染风险，适用于医院、厂区、社区入口等防疫场景的人员消毒需求。
