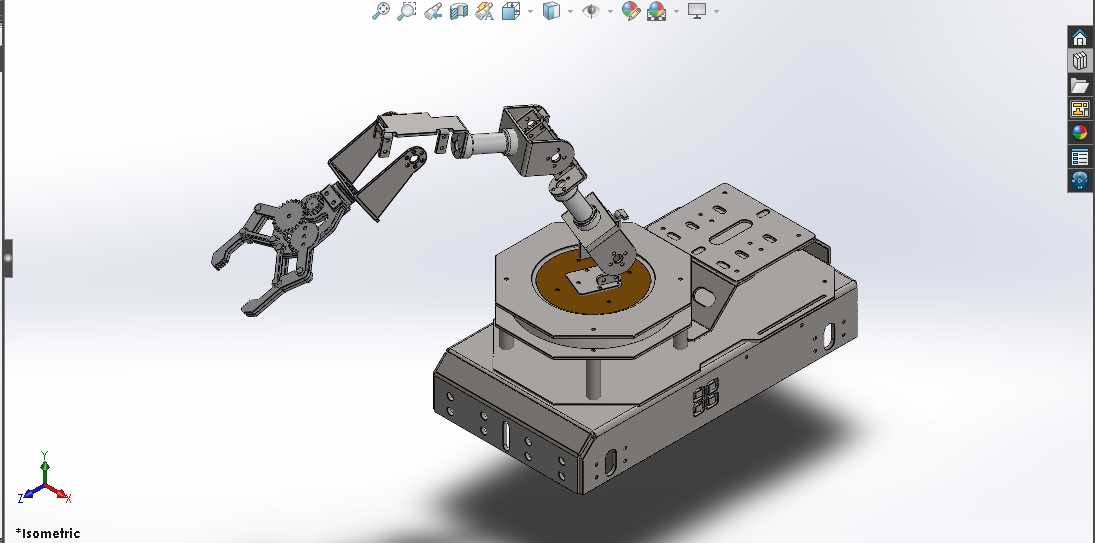

轮式移动机器人底盘与多自由度机械臂结构

　　这套结构的设计初衷是覆盖室内外轻型作业场景的移动操作需求，常见的应用场景包括厂区物料周转、仓储小件分拣、实验室样本转运、户外巡检点位的简易操作等，区别于固定工位的工业机械臂，搭载行走底盘的结构可以突破作业半径限制，完成跨区域的操作任务。从功能特性来看，底盘部分采用差速轮系布局，左右驱动轮独立配装传动结构，前后端设置随动万向轮，保证转向时的灵活性与行走稳定性，底盘上层预留了标准安装孔位矩阵，可以根据实际需求加装传感器支架、电池仓、控制箱等附属部件，安装边界做了圆角过渡处理，避免行走过程中剐蹭周边障碍物。

　　机械臂部分采用多关节串联构型，从底座回转关节开始，依次配置大臂俯仰关节、小臂俯仰关节、末端回转关节，每个关节的连接位置都设计了标准的法兰接口，可根据作业负载需求更换不同扭矩的传动组件，末端法兰预留了通用安装螺孔，能够适配夹爪、吸盘、简易检测探头等不同类型的执行末端。设计过程中优先考虑了结构的模块化拆分，底盘与机械臂的连接采用快装式定位结构，不需要复杂的调试就可以完成机械臂在底盘上的固定，日常维护时可以单独拆分底盘行走部分或者臂体部分进行检修，不需要整体拆解设备。

　　尺寸设计上，底盘的整体宽度控制在常规通道通行的允许范围内，能够顺利通过宽度800mm以上的室内门廊与厂区通道，底盘离地间隙做了针对性优化，可以应对不平整的硬化路面、小坡度坡道以及车间常见的减速带，不会出现底盘剐蹭地面的情况。机械臂完全展开后的作业半径覆盖底盘周边1.2米范围，收回状态下臂体折叠放置在底盘中部上方，不会超出底盘的外轮廓边界，避免行走过程中臂体碰撞周边物体。结构受力方面，底盘的承载框架采用对称式梁结构，重心落在轮系支撑的中心区域，机械臂在最大伸展状态下的倾覆力矩经过核算，配合底盘下部预留的配重安装位，在额定负载下不会出现侧翻风险。

　　关节位置的走线全部采用内部穿腔设计，外部没有裸露的线缆，既可以避免行走和作业过程中线缆被剐蹭拉扯，也能让整体外观更规整，减少积灰对线缆的侵蚀。底盘的轮系安装座设计了可调张紧结构，长期使用出现传动间隙时，可以通过调整张紧量消除回程误差，保证行走定位精度。机械臂的每个关节都设置了硬限位结构，在软件限位失效的情况下，硬限位可以阻挡关节超行程转动，避免臂体碰撞底盘或者自身结构造成损坏。这套结构可以作为移动操作类机器人的基础载体，设计人员可以根据具体的作业场景，在现有结构基础上调整轮径大小、臂体长度、关节配置数量，快速适配不同的负载与作业范围要求，不需要从零开始搭建整体结构框架，能够大幅缩短同类产品的开发周期。在实际选型适配时，需要注意根据作业场景的地面情况选择对应的轮胎材质，室内平整地面可以用硬质橡胶轮降低行走噪音，户外非硬化路面可以更换充气胎提升减震性能；机械臂部分如果需要更大的负载能力，可以在现有关节连接结构基础上加大臂体的型材截面，提升整体结构刚性，不需要改动底盘的核心安装接口。
