户用小型沼气发生处理成套装置结构

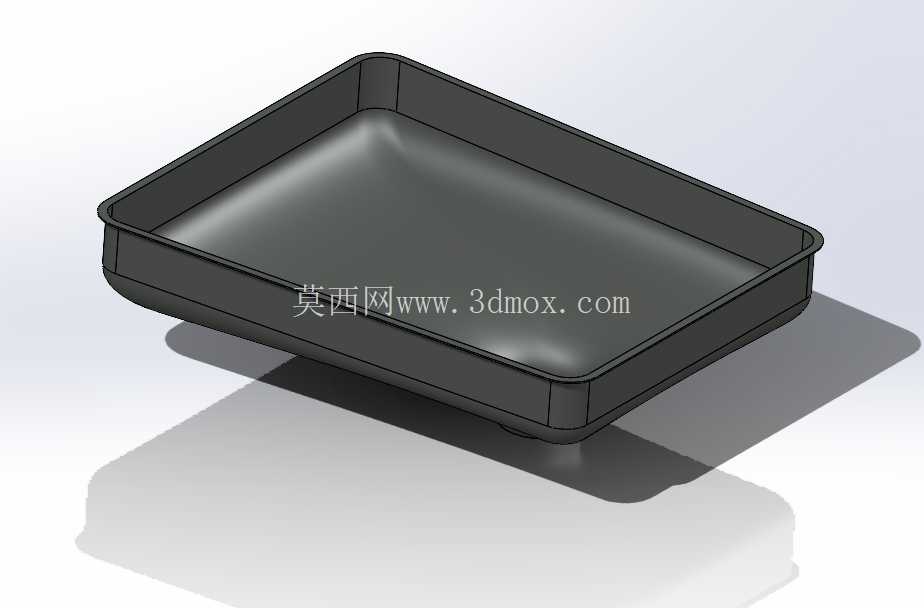

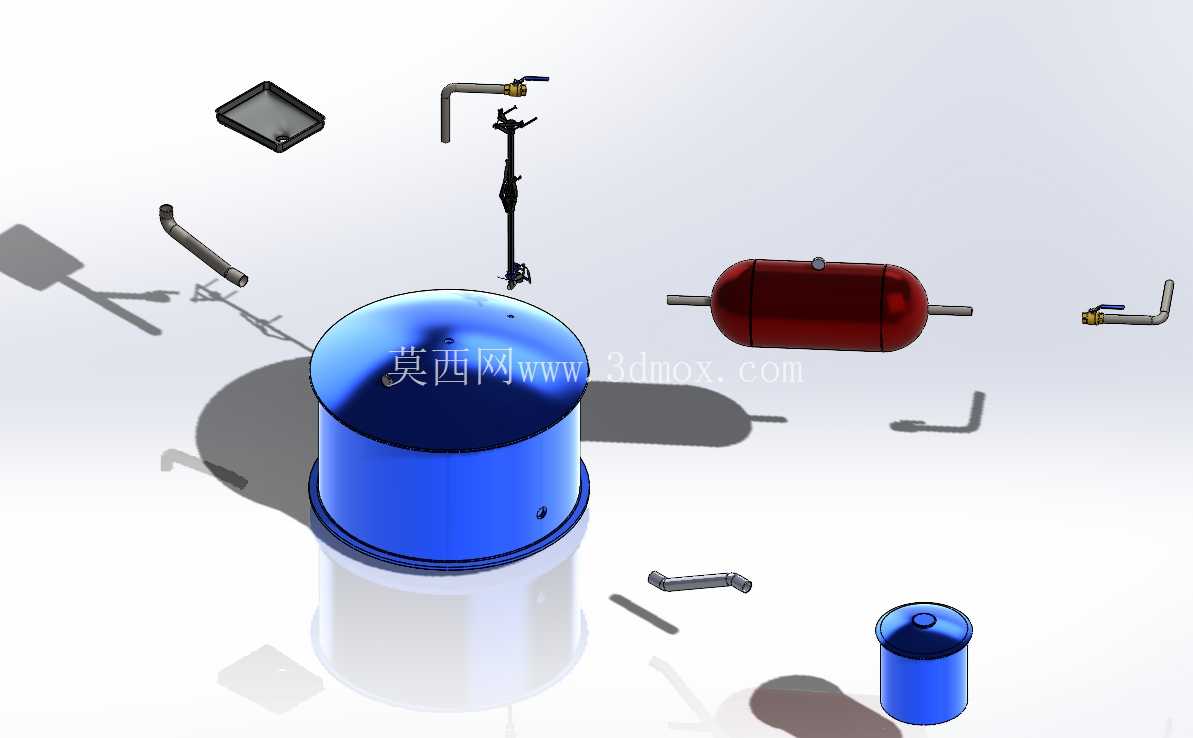

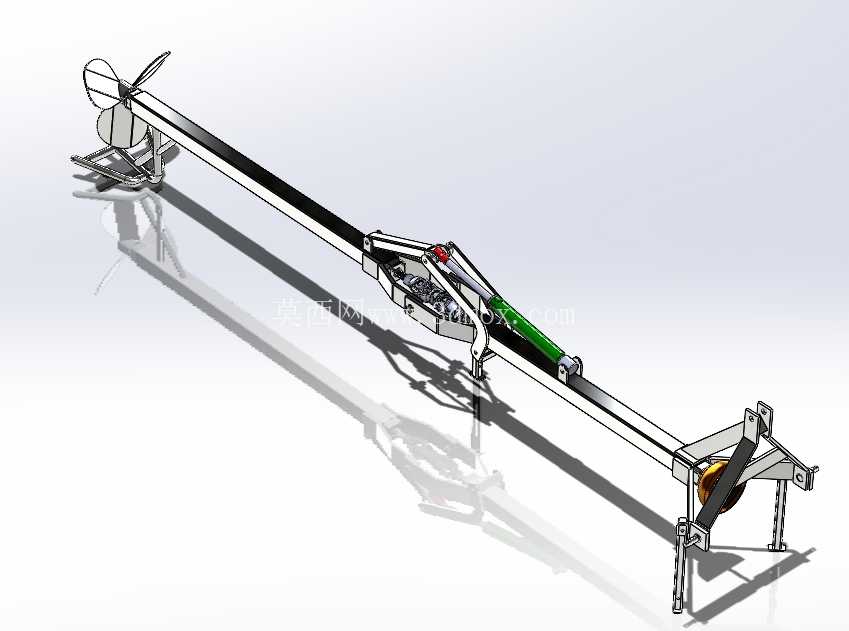

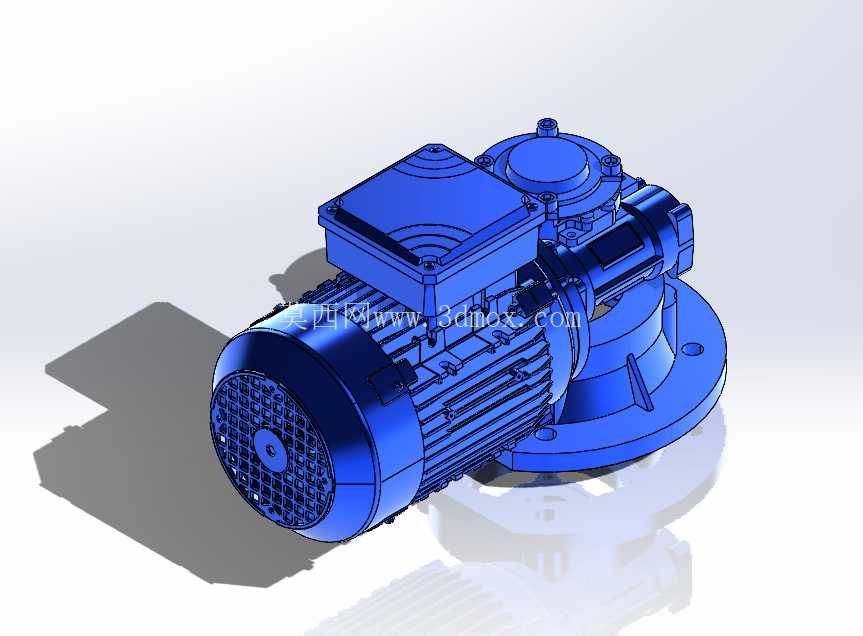

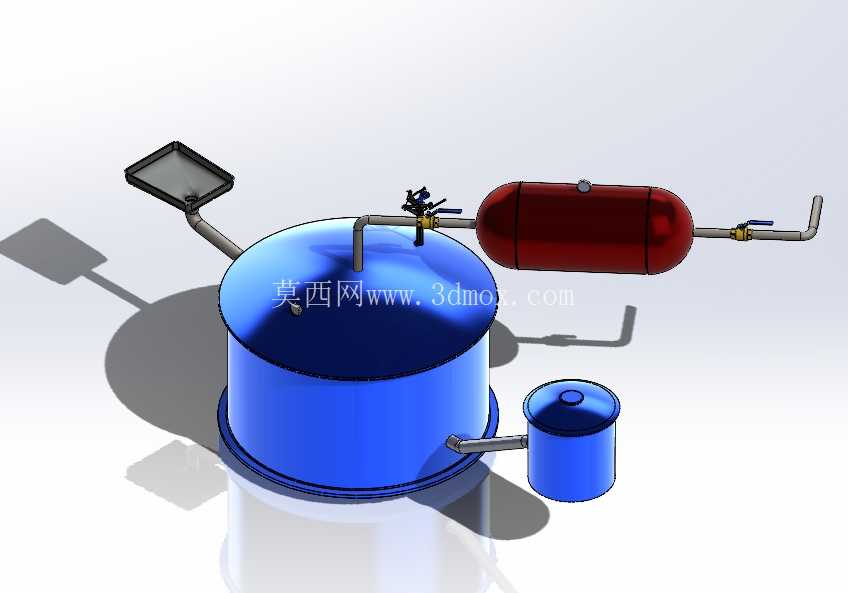

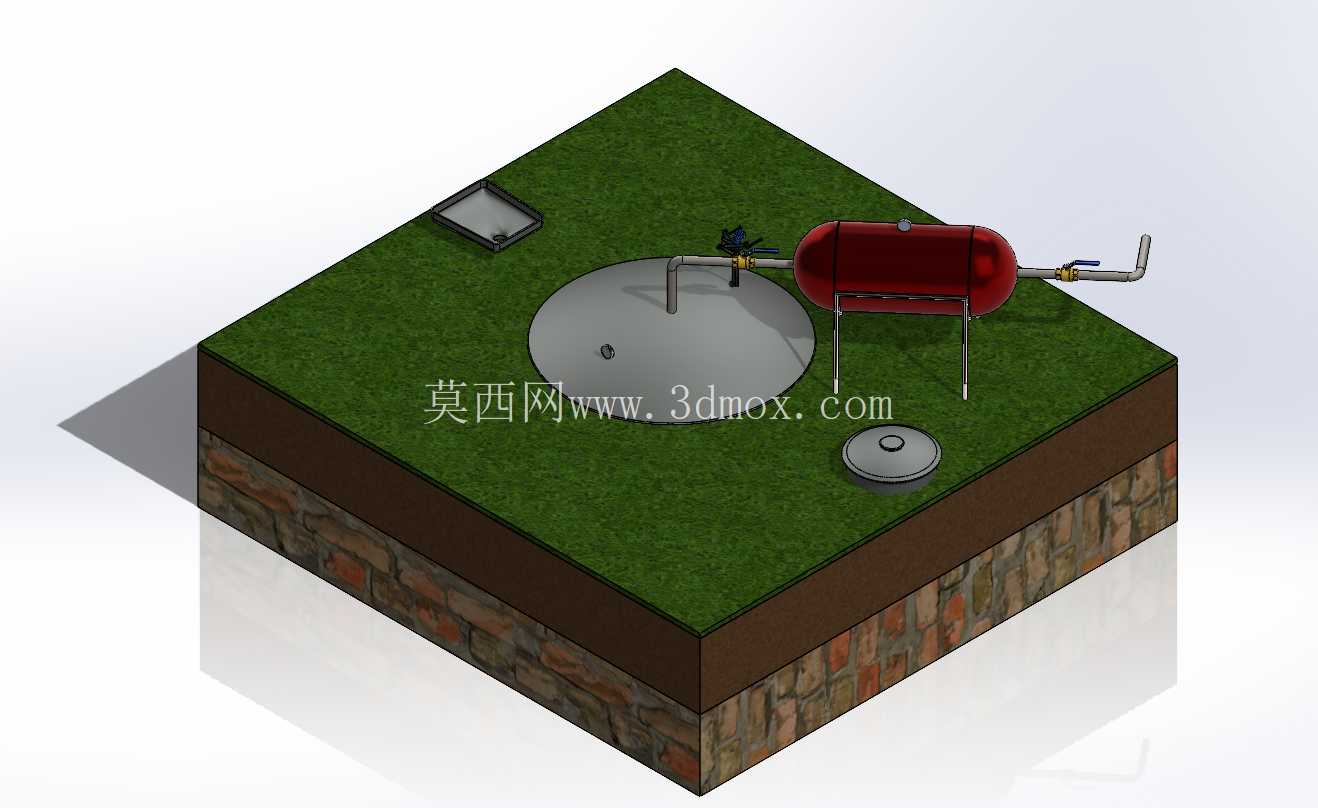

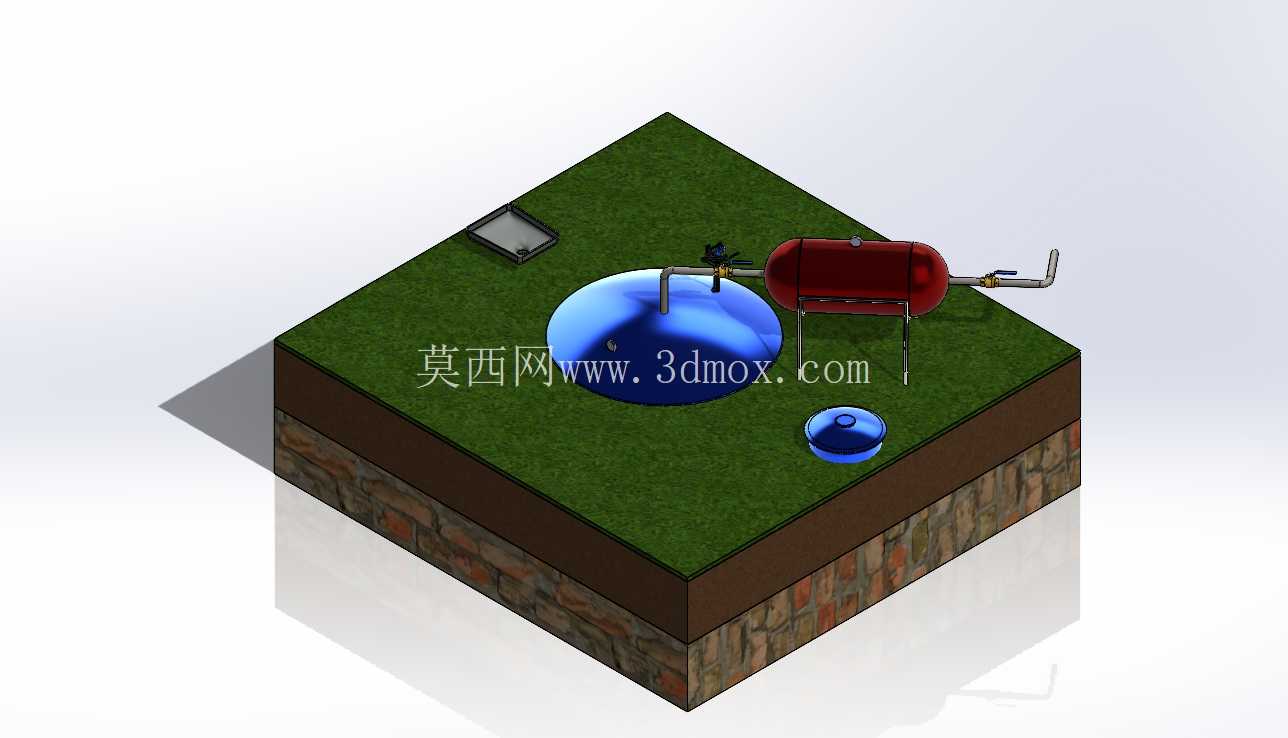

　　这套户用沼气处理装置的三维结构，完全贴合农村分散式户用清洁能源供给的实际场景，针对单户3-5口人的日常炊事用气需求做了适配，没有照搬大型工业化沼气工程的冗余设计，所有部件的布局都围绕农户庭院的狭小安装空间做了优化。从安装边界来看，整套装置的地埋消化池部分采用圆形浅地埋结构，开挖深度控制在1.8米以内，避开北方冻土层的常规埋深要求，地面露出的操作区域仅占4平米左右的庭院边角空间，不需要额外占用耕地或者大面积硬化场地，储气单元直接架设在消化池旁的地面草坪区域，支架高度控制在1.2米，既方便日常阀门操作，也不会遮挡庭院采光，管路走线全部沿地面做浅埋固定，避免农户日常活动踩踏造成管路破损。

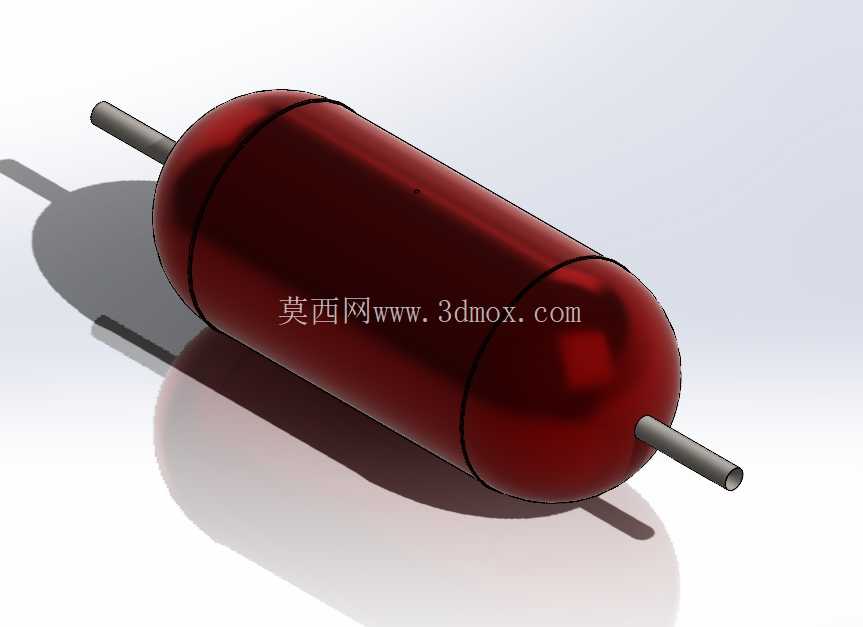

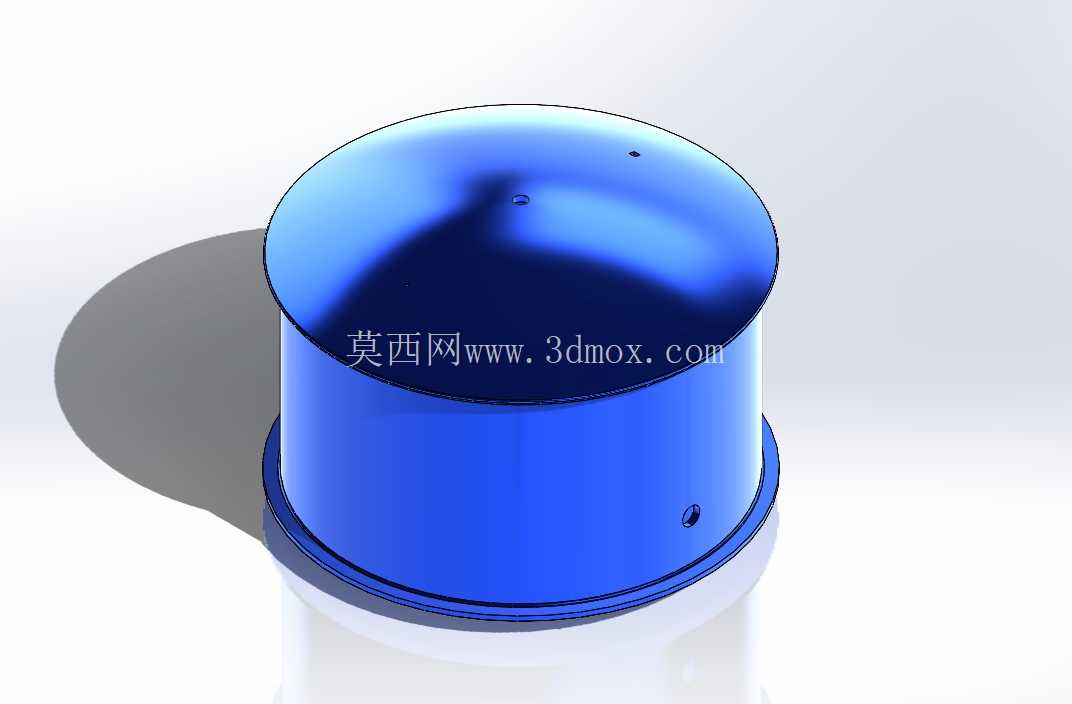

　　从功能设计逻辑上，地埋式的消化池主体承担有机质厌氧发酵的核心功能，顶部设置两个检修口，大口径的主检修口用于前期投料、后期清掏沼渣，小口径的观察口用于日常查看发酵液位、采集沼液样本，进料口直接对接农户的厕所、畜禽圈舍的排污管路，不需要额外设置动力提升装置，依靠重力流就能把人畜粪便、厨余废弃物送入发酵腔，减少日常运维的动力消耗。旁侧架设的卧式承压储气罐承担沼气缓存、稳压的作用，因为厌氧发酵产气量会随环境温度、投料量出现波动，储气罐的容积按照单日最大产气量的1.2倍设计，能够抵消早中晚炊事用气高峰的气压波动，保证灶具供气压力稳定，不会出现火苗忽大忽小的情况。

　　管路系统的设计做了多重安全考量，消化池引出的输气管首先接入凝水装置，排走沼气携带的冷凝水，避免管路积水堵塞气路，之后依次接入阀门组、脱硫净化单元的预留接口，最终接入储气罐，储气罐的进出气端都设置了止回结构，防止回火引发安全隐患，末端的输出管路直接对接农户厨房的供气管道，所有管路的转弯半径都做了圆弧过渡，减少气路阻力，阀门的操作高度全部设置在距离地面0.8米的位置，成年人站立就可以完成开关操作，不需要弯腰或者登高。

　　在结构细节处理上，消化池的池壁采用砖混复合结构做了示意，外层是砖砌围护结构，内层做密封防渗处理，既保证池体结构强度，承受周边土壤的侧压力，也能避免发酵液渗漏污染地下土壤，池顶的覆土种植草坪，和庭院景观融为一体，不会破坏庭院的整体整洁度。储气罐的支架采用三点支撑结构，每个支脚都做了混凝土预埋墩的安装位，能够抵御常规的大风天气，避免罐体倾覆，罐体本身采用卧式椭圆封头结构，相比立式罐体重心更低，安装稳定性更好，也更适合户用场景的低高度安装需求。

　　这套结构在设计的时候充分考虑了农村地区的运维能力，所有易损部件都采用市面通用的标准件，不需要定制特殊配件，农户日常只需要定期观察气压、清理凝水，半年到一年清掏一次沼渣即可，不需要复杂的专业运维技能。发酵产生的沼渣沼液可以直接作为农田、菜园的有机肥料，形成废弃物处理、能源供给、有机肥生产的闭环，完全适配农村散户的生产生活场景，相比传统的露天沼气池，这套带稳压储气单元的结构供气稳定性提升明显，也避免了传统沼气池气压过高导致的渗漏、气压过低无法供气的问题，所有外露部件都做了防锈防腐的结构预留，能够适应户外露天的日晒雨淋环境，整体使用寿命可以达到15年以上，安装的时候只需要按照三维模型的定位尺寸开挖基坑、固定支架、连接管路即可，不需要现场反复调整管路走向，能够大幅降低现场安装的施工难度，减少安装过程中的材料浪费。
