机加工用气动攻丝夹持卡盘结构

在批量螺纹加工的生产场景里，气动攻丝卡盘是连接攻丝动力头与丝锥的核心执行部件，常见于台式攻丝机、多轴攻丝组合机床、自动化攻丝专机的末端执行端，承担着丝锥夹持、扭矩传递、浮动补偿的核心作用，和普通钻夹头不同，攻丝作业需要卡盘在丝锥切入工件螺纹底孔时，具备微量的轴向浮动余量，避免刚性进给导致丝锥崩齿或者螺纹乱牙，这也是这类气动卡盘和常规夹持类配件最核心的设计差异。

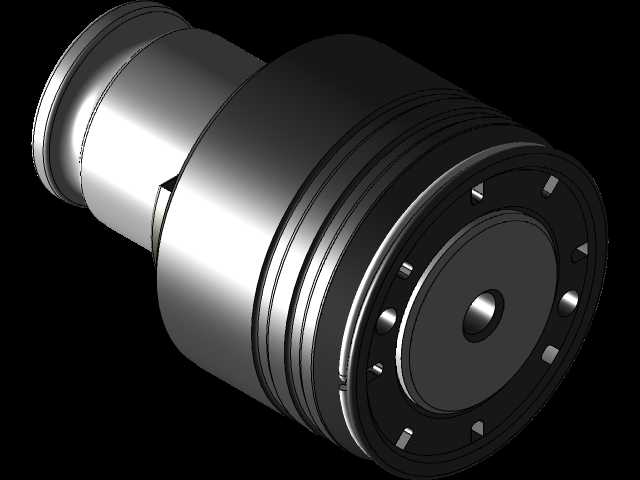

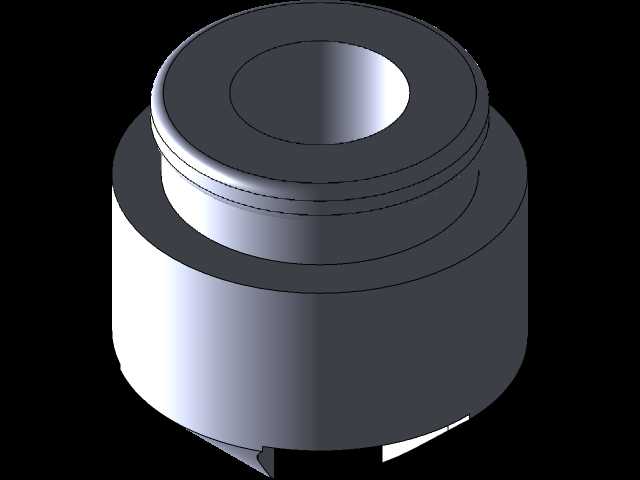

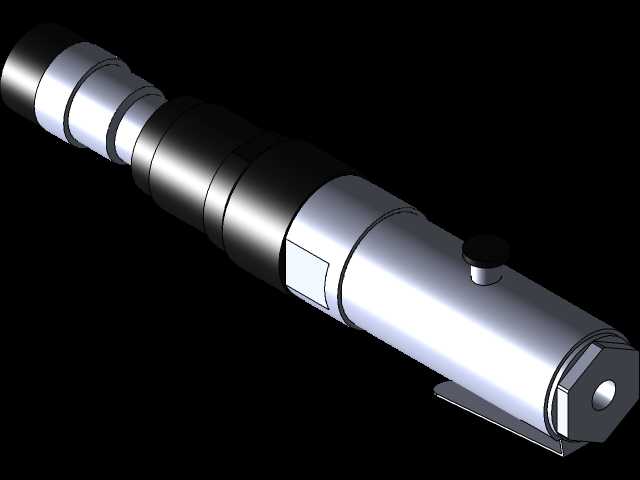

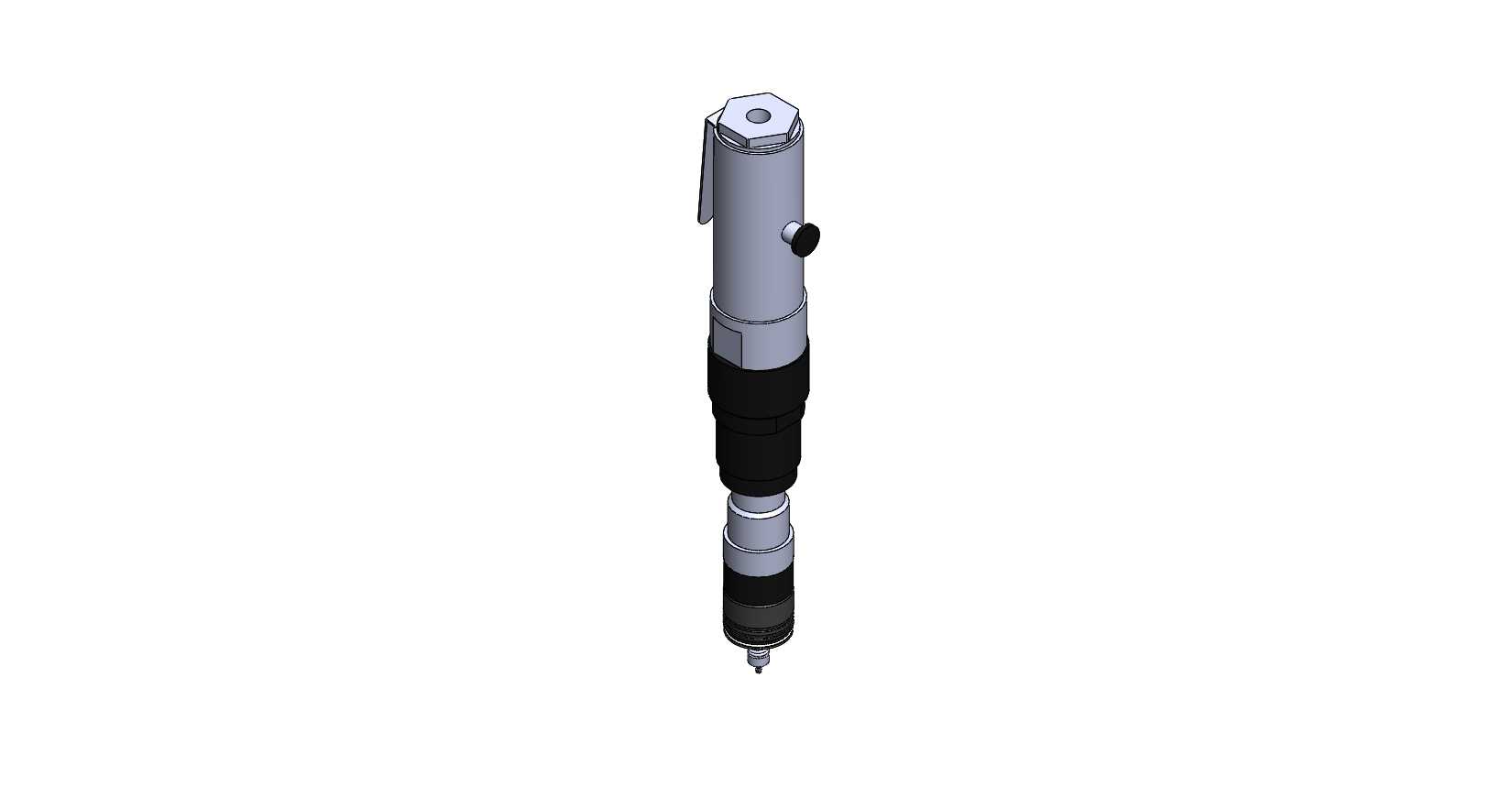

从结构设计逻辑来看，这款卡盘采用阶梯式圆柱外形，主体分为上下两个同轴圆柱段，下段直径更大，作为卡盘的主体基座，内部集成气动活塞、夹爪驱动机构、扭矩传递钢珠结构，上段直径收窄，是夹爪的伸出端，顶部的内孔是丝锥安装位，孔壁做了高精度的研磨处理，保证丝锥柄装入后的同轴度，同轴度公差控制在0.02mm以内，避免攻丝时出现螺纹牙型偏斜、螺距累积误差超差的问题。卡盘的外圆柱面做了发黑防锈处理，配合加工面的精车纹理，既可以在车间多切削液、多油污的环境下长期使用不生锈，也能保证安装时和设备主轴孔的配合精度。

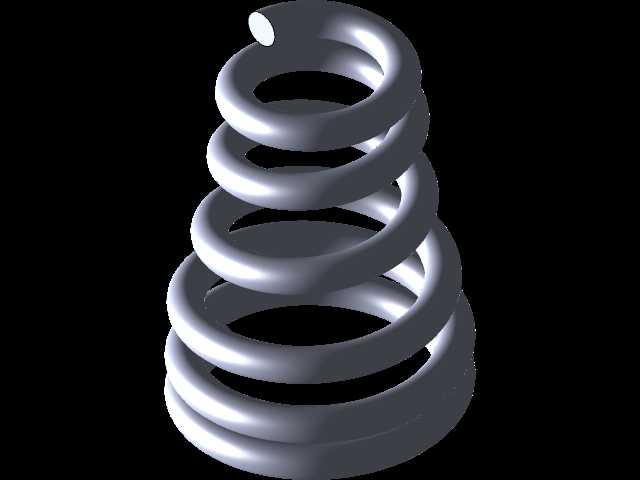

实际使用场景中，这类卡盘的安装边界需要和攻丝设备的主轴参数匹配，下段大圆柱的外径是安装定位基准，通常和设备主轴的内孔采用H7/h6的间隙配合，侧面配有紧定螺钉孔，安装时将卡盘装入主轴孔后拧紧紧定螺钉，即可完成周向和轴向的固定，不需要额外制作过渡连接法兰，适配市面上绝大多数常规规格的气动攻丝机主轴。卡盘的夹持动作依靠压缩空气驱动，接入0.5-0.7MPa的压缩空气后，内部活塞推动夹爪向内收缩，夹紧丝锥的四方柄或者圆柱柄，断气后夹爪在复位弹簧的作用下松开，可快速更换不同规格的丝锥，相比手动扳手拧紧的钻夹头，换刀时间可以缩短70%以上，非常适合批量加工中频繁换刀的生产节奏。

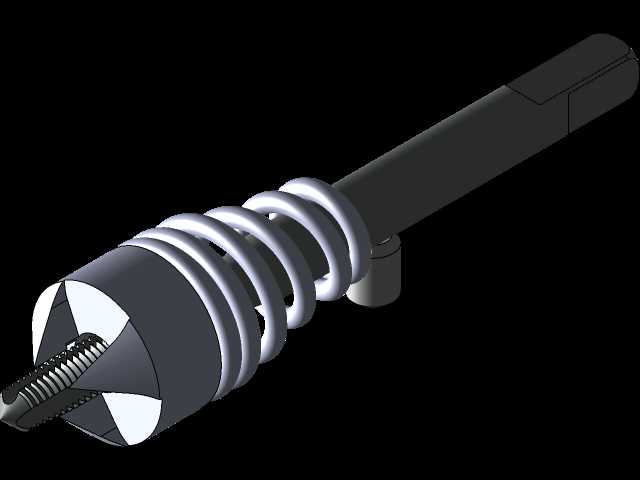

功能设计上，这款卡盘内部集成了扭矩过载保护结构，当丝锥磨损、碰到工件硬点或者底孔钻偏导致攻丝扭矩超过设定值时，内部的钢珠会打滑脱开，切断主轴到丝锥的扭矩传递，避免丝锥折断在工件里，减少工件报废和丝锥损耗。同时卡盘内部预留了1-2mm的轴向浮动间隙，当攻丝进给量和丝锥螺距存在微小误差时，卡盘可以顺着丝锥的导入轨迹轴向微量移动，不需要设备进给系统完全匹配丝锥螺距，降低了设备进给系统的控制精度要求，也能有效避免攻丝时出现的烂牙、牙型瘦薄等质量问题。

从结构细节来看，卡盘的阶梯过渡位置做了R角圆弧过渡，避免应力集中，在频繁启停、正反转切换的攻丝作业中，不会因为应力集中导致卡盘本体开裂。夹爪采用合金工具钢淬火处理，硬度达到HRC55-60，夹持丝锥柄时不会出现打滑、夹痕过深的问题，长期使用夹爪磨损后也可以单独更换，不需要整体更换卡盘，降低了生产现场的易损件成本。卡盘的气道接口做在主体侧面，采用标准的快插气管接头，现场接气管时不需要额外加工接头螺纹，直接插入对应规格的气管即可完成气路连接，安装维护十分便捷。

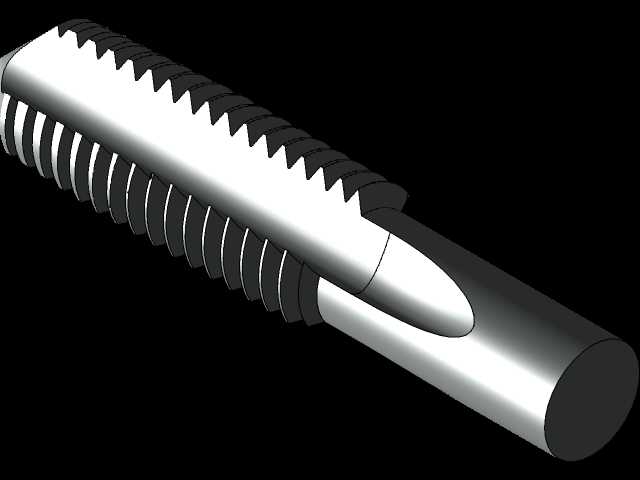

在通讯设备零部件、小型五金件、电子产品结构件的攻丝加工场景中，这类小规格气动攻丝卡盘的使用频率极高，因为这类零件的螺纹规格普遍在M2到M8之间，丝锥直径小、刚性差，很容易折断，依靠这款卡盘的浮动补偿和过载保护功能，可以大幅提升小螺纹加工的合格率，减少人工换锥、清理断丝锥的辅助时间。和液压驱动的攻丝卡盘相比，气动驱动的结构响应速度更快，夹持动作在0.2秒内即可完成，而且不需要配套液压站，整体结构更紧凑，适合安装在空间有限的多轴攻丝机上，一台多轴攻丝机可以同时安装多个同规格的卡盘，一次进给即可完成工件上多个螺纹孔的同步加工，生产效率比单轴攻丝提升数倍。

设计这款卡盘的三维模型时，需要重点保证各个同轴圆柱面的同轴度、夹爪安装槽的对称度、内部活塞腔的尺寸精度，这些形位公差直接决定了卡盘装配后的夹持精度和使用寿命。建模时需要把内部的气道、活塞腔、夹爪滑槽、钢珠安装位的细节都完整还原，不能只做外部的外形结构，因为现场做设备改造、易损件替换测绘时，需要拿到完整的内部结构尺寸才能加工替换零件，这也是工业类三维模型和外观渲染模型最核心的区别——所有尺寸都要符合实际加工和装配的要求，每一个倒角、每一个退刀槽的尺寸都要对应实际加工工艺，不能随意绘制。比如卡盘下端面的安装定位止口，深度和直径尺寸都要和标准攻丝机主轴的止口尺寸匹配，否则现场安装时会出现装不进去或者配合间隙过大导致同轴度超差的问题；夹爪的行程要匹配对应规格丝锥的柄部直径范围，保证最小规格和最大规格的丝锥都能可靠夹紧，不会出现夹不紧或者夹爪行程不够的问题。
