手动外螺纹加工板牙套丝工具装配结构

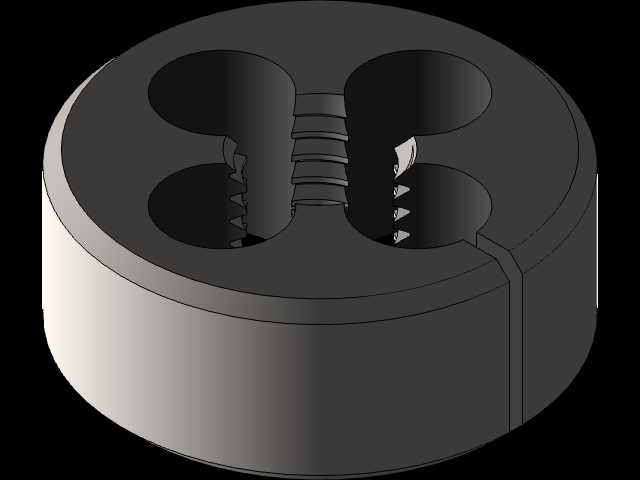

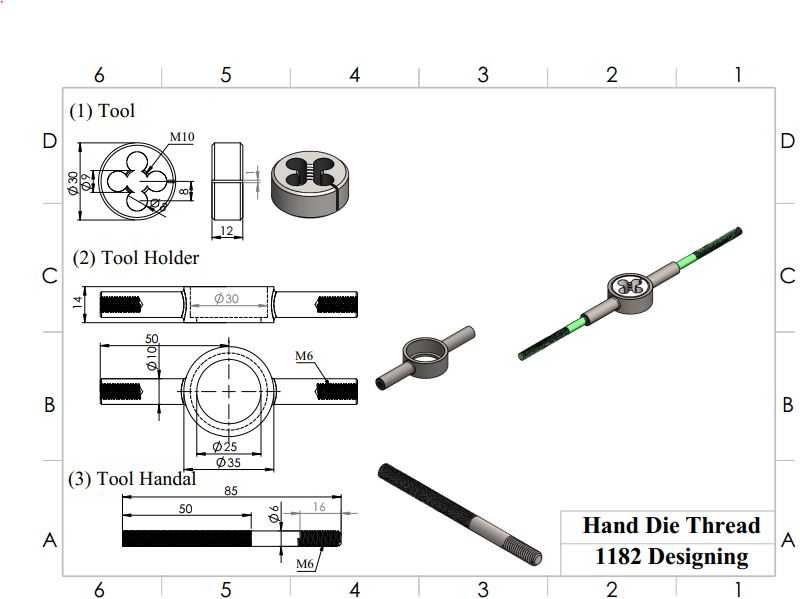

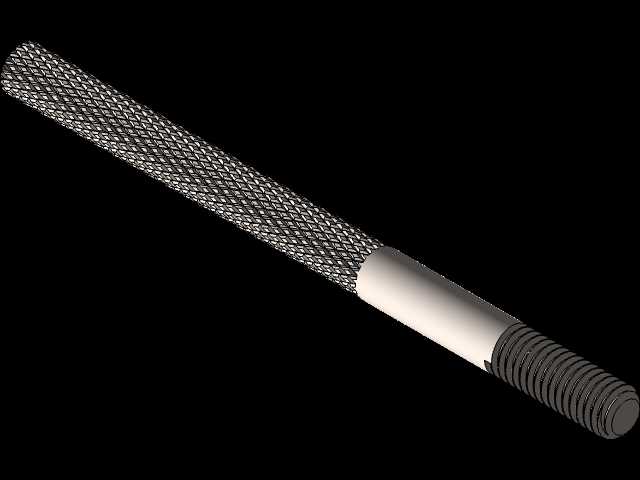

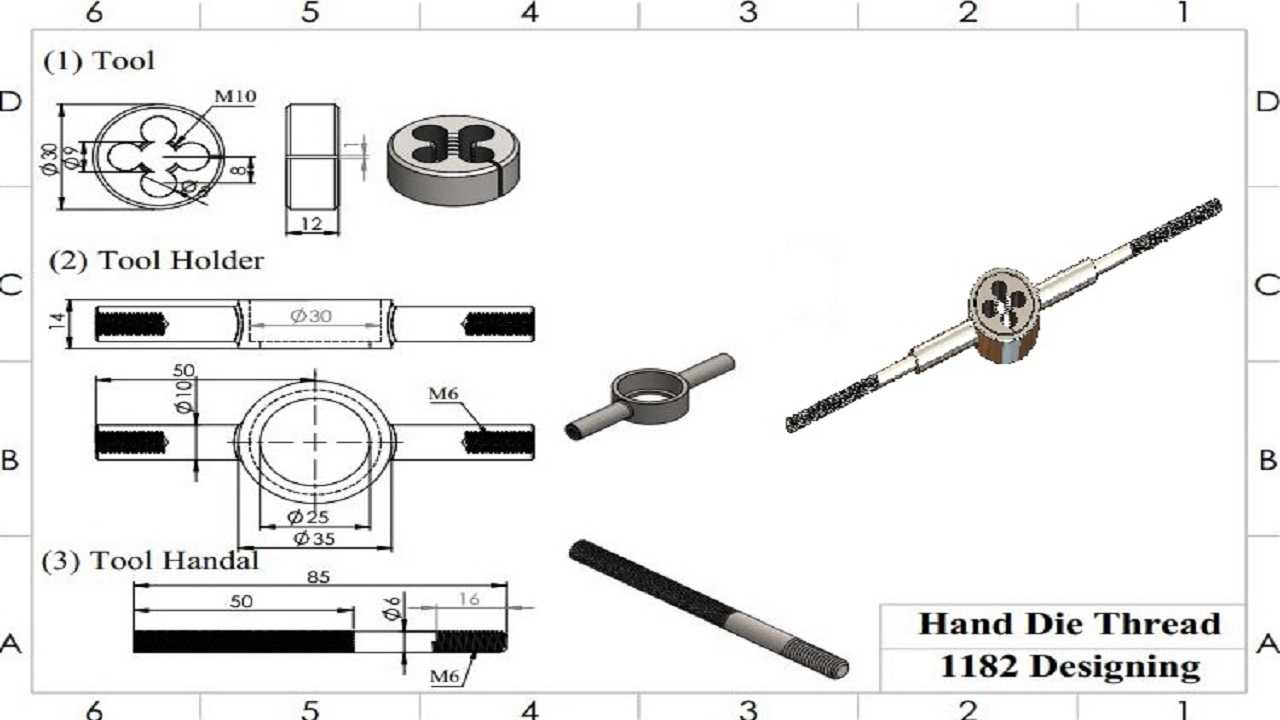

　　从结构设计逻辑来看，整个工具分为板牙固定座、对称加长力臂、板牙锁紧组件三个核心部分，板牙固定座的中心是与对应规格板牙外径匹配的安装沉孔，圆周方向均匀分布3个锁紧螺钉位，安装板牙时将板牙的校准锥面朝工件进给方向放入沉孔，拧紧三个锁紧螺钉即可限制板牙的周向转动与轴向窜动，保证套丝过程中板牙不会跟转或偏斜。对称布置的加长力臂是这套工具的施力结构，力臂与固定座采用过盈配合加横向销钉的连接方式，避免大扭矩施力时力臂与固定座连接处发生松脱，力臂的长度设计需要平衡扭矩输出与操作空间：力臂过短会导致套丝时需要施加的手动力过大，加工大规格螺纹时操作人员发力困难；力臂过长则会导致工具整体回转半径过大，在狭窄的设备安装间隙内无法完成整周旋转，适配M10规格板牙的力臂长度通常控制在单臂120-150mm区间，既保证普通操作人员单手即可施加足够的切削扭矩，也能适配大部分现场安装的狭窄空间边界。在设备维保、小批量五金件加工、现场管线安装这类场景里，经常会遇到需要现场加工外螺纹的工况，尤其是没有电动套丝设备、加工批量极小、作业空间受限的场合，手动螺纹板牙套丝工具是一线装配、维保人员最常用的手持加工器具。这套装配结构的核心功能，是通过对称施力的铰手结构带动固定规格的板牙旋转，在圆棒类工件外圆上切削出标准牙型的外螺纹，不需要复杂的设备装夹，单人即可完成操作。板牙本身的结构设计也直接决定套丝的加工质量，这套装配里选用的是标准圆板牙，端面带有45度的切削导入锥，导入锥部分的牙型是不完整的切削齿，负责在套丝初始阶段逐步切入工件外圆，避免整圈牙型同时接触工件导致切削阻力过大、板牙崩齿；板牙中间段是完整的校准齿，负责将切削出的牙型修整到标准螺纹尺寸，保证加工出的螺纹与同规格螺母能够顺畅旋合，配合间隙符合通用五金螺纹的公差要求。

　　在实际建模装配过程中，需要重点保证几个配合面的公差匹配：首先是板牙与固定座沉孔的配合，采用H7/h6的间隙配合，既保证板牙能够顺利放入沉孔，不会因为加工公差导致板牙装不进去，也能限制板牙在沉孔内的径向晃动量，避免套丝时板牙偏心导致加工出的螺纹牙型偏斜、螺距不均；其次是两个力臂的同轴度要求，两个力臂的轴线需要与固定座的中心轴线垂直相交，偏差控制在0.1mm以内，否则旋转施力时工具会出现偏摆，不仅会加大操作人员的发力负担，还容易导致套丝时螺纹烂牙、板牙崩齿。

　　从实际使用的场景边界来看，这套手动套丝工具主要适配公称直径M3到M12的普通公制外螺纹加工，加工工件的抗拉强度不超过600MPa，也就是常见的Q235圆钢、紫铜棒、铝合金棒这类常用五金材料，对于硬度更高的不锈钢、合金钢工件，手动套丝的切削阻力过大，不仅操作费力，还很容易导致板牙崩齿，并不适用。在现场作业时，使用这套工具套丝需要先将工件端部倒角15-20度，方便板牙导入锥对准工件中心，套丝过程中每旋转1/2周需要反向回转1/4周，将切削产生的铁屑折断排出，避免铁屑挤在板牙槽内刮伤已加工的螺纹表面，同时需要加注适量的切削液降低切削阻力，延长板牙的使用寿命。

　　整个装配结构没有复杂的传动组件，所有零件都是常见的五金加工件，固定座采用45号钢调质处理后表面发黑防锈，力臂采用普通冷拉圆钢表面镀铬处理，锁紧螺钉采用标准的内六角紧定螺钉，整体结构简单可靠，维护成本极低，即使在没有专业加工设备的野外作业现场、设备安装工地，也能快速完成小规格外螺纹的现场加工，是五金装配、设备维保、管线安装场景里不可或缺的手动加工工具。在三维建模过程中，除了完成各个零件的实体建模，还需要按照实际装配顺序添加配合约束，模拟板牙装入固定座、锁紧螺钉拧紧、力臂与固定座连接的完整装配流程，同时可以通过干涉检查验证各个零件之间是否存在装配干涉，保证设计的结构能够实际加工组装，不会出现零件装不上、运动卡滞的问题。
