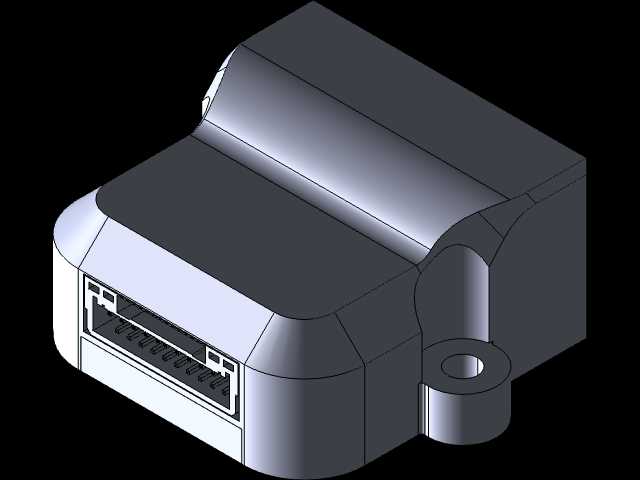

在多旋翼、固定翼无人机飞控系统的外设布线场景中,PWM分线板承担着飞控核心与舵机、电调等执行机构之间的信号中转分配作用,是飞控外设拓展环节中不可缺少的连接部件。这款适配Pixhawk 6c飞控的外置PWM分线板,在设计阶段完全依托实物测绘完成建模,测绘过程采用最小刻度0.1mm的游标卡尺完成全尺寸测量,保证模型与实物的尺寸偏差控制在机械加工可接受的公差范围内,能够直接用于结构适配验证、安装空间校核以及配套外壳的二次开发工作。

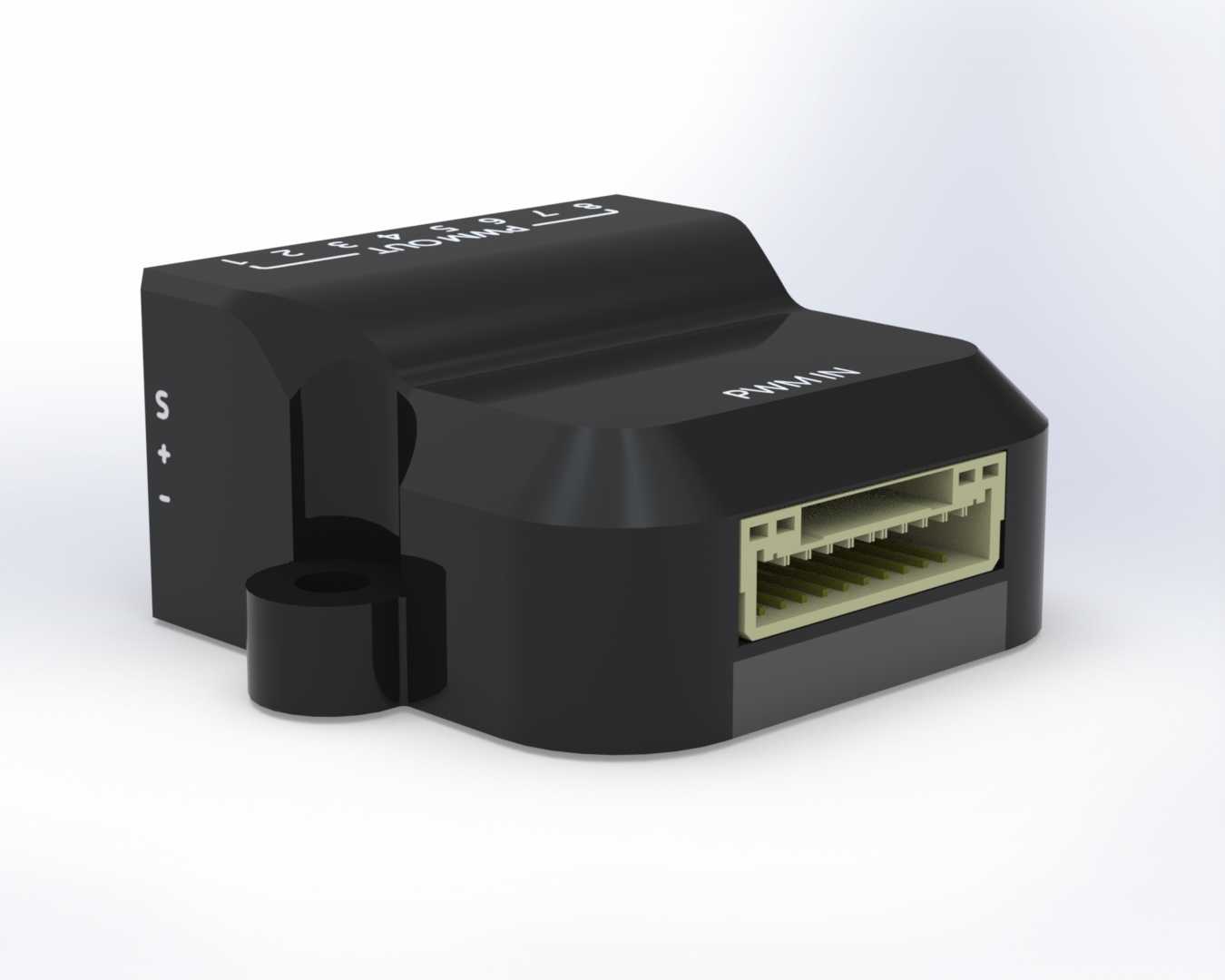

从实际使用场景来看,这类分线板主要解决飞控本体PWM输出端口数量不足、布线杂乱的问题,飞控输出的单路PWM输入信号进入分线板后,可拓展为8路独立的PWM输出通道,能够同时连接8组舵机或者电调信号端,满足多旋翼无人机多个动力单元、舵面执行机构的信号连接需求,尤其适配旋翼数量较多的多旋翼机型、带多个舵面的固定翼航模以及需要拓展多个外设的垂直起降无人机使用。分线板侧面预留的信号输入端口采用防反插结构设计,端口旁丝印清晰标注正负极与信号引脚定义,避免现场布线时出现接反引脚导致的飞控端口烧毁、外设无响应等问题,降低外场调试的接线失误率。
结构设计层面,分线板外壳采用一体化注塑成型的结构思路,外壳边角全部做R2圆角过渡处理,既能够避免尖锐边角在安装过程中划伤线材、划破操作人员手部,也能提升外壳整体的抗冲击性能,在无人机发生轻微炸机、磕碰时,外壳不会因为应力集中出现开裂破损,保护内部的PCB电路板与焊接引脚不受外力损坏。外壳一侧设计有带安装孔的固定耳,安装孔内径适配常用的M2尼龙螺丝或者自攻螺丝,固定耳与分线板主体采用加强筋连接,能够承受安装时的螺丝锁紧力,不会因为拧紧螺丝出现固定耳断裂的问题。安装时可通过固定耳将分线板固定在无人机机架的碳板、设备舱安装位上,避免飞行过程中因为机身振动导致分线板移位、线材拉扯松脱。

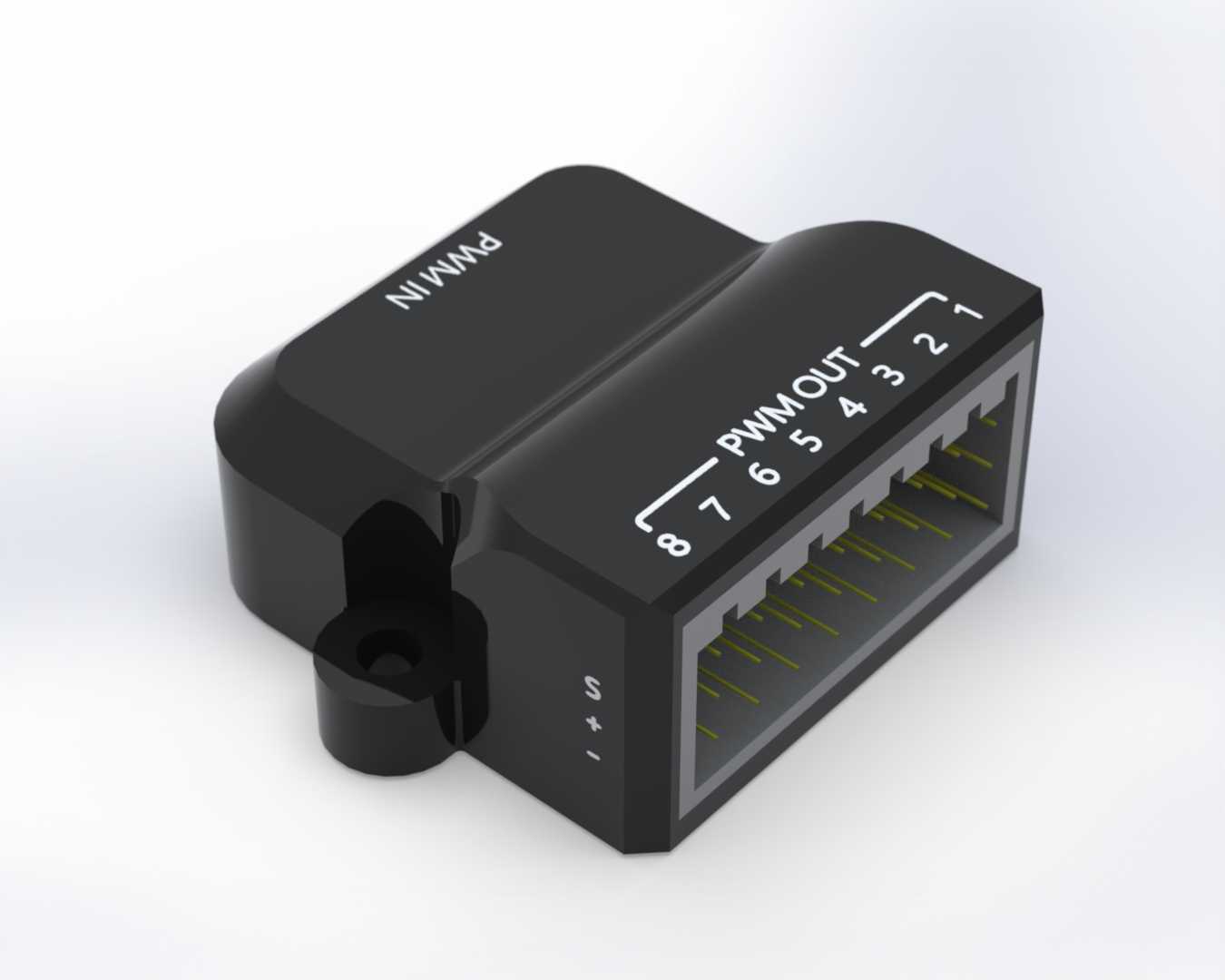

输出端口区域采用沉台设计,8路输出端口整齐排列在沉台内部,端口旁依次丝印1-8的通道序号,每个通道对应独立的信号引脚,沉台深度刚好匹配标准杜邦插头的插入深度,插头插入后不会因为机身振动出现松脱、接触不良的情况,保证飞行过程中信号传输的稳定性。外壳顶面分别丝印PWM IN与PWM OUT标识,清晰区分输入与输出区域,即使是首次接触该部件的调试人员,也能快速识别端口功能,无需对照说明书反复确认接线位置。外壳侧面还预留了细小的散热缝隙,内部PCB工作时产生的热量可通过缝隙自然散出,长时间连续工作也不会出现积热导致的信号漂移、元件损坏问题。

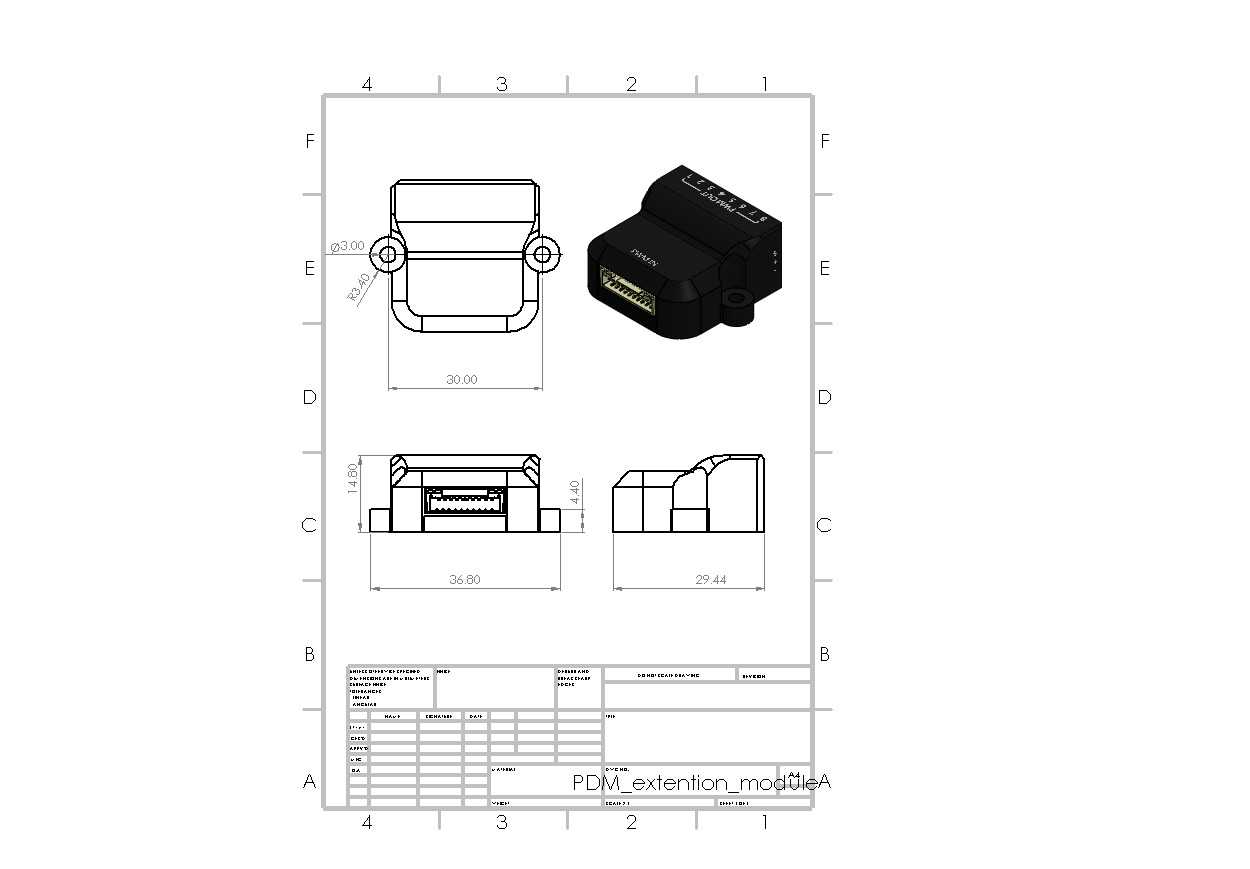

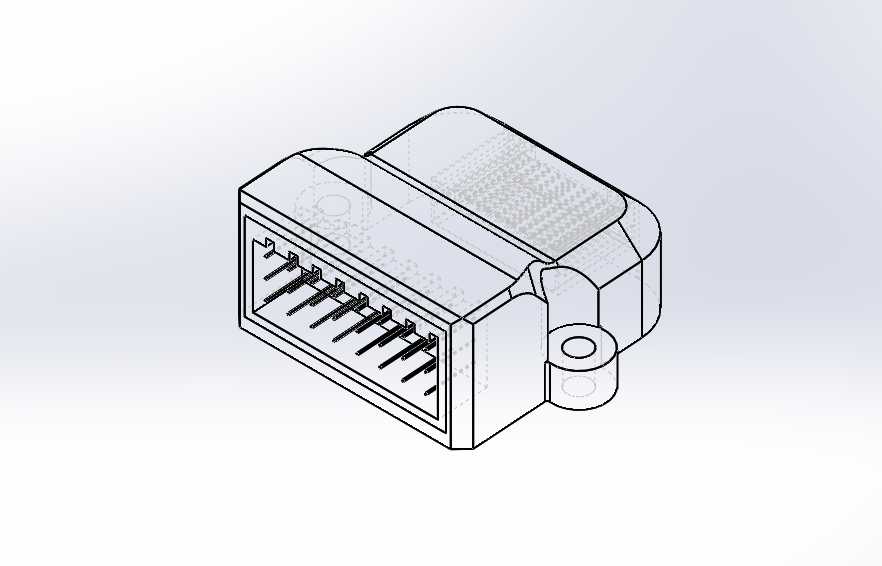

建模过程中,除了还原分线板的外部轮廓、安装结构、端口位置之外,还对内部的PCB安装卡槽、引脚避让空间做了1:1还原,卡槽的尺寸公差按照注塑件的常规脱模斜度做了预留,若需要基于该模型开模生产配套外壳,可直接提取模型的外壳结构进行模具设计,无需再次对实物进行测绘。安装边界方面,分线板整体外形紧凑,长度、宽度、高度均控制在小型无人机设备舱的可容纳范围内,固定耳的位置设计避开了常见机架的碳板加强筋、走线槽位置,安装时不会和机架上的其他部件产生干涉,无论是新机型设计阶段的设备布局规划,还是现有机型的外设升级改造,都可以直接调用该模型进行虚拟装配,提前排查安装干涉、线材长度不足等问题,减少实际装机时的反复调整工作量。
从信号传输的可靠性设计来看,分线板内部的走线采用等长设计思路,保证每一路输出的PWM信号延迟控制在极小范围内,不会因为信号路径长度差异导致不同通道的执行机构动作不同步,这一点对于多旋翼无人机的动力一致性控制尤为重要,能够避免因为信号延迟导致的机身抖动、动力输出不均衡等问题。外壳内壁设计有定位柱,PCB装配时可通过定位柱快速定位,不需要额外打胶固定,提升装配效率的同时也方便后期的维护拆解,若内部元件出现损坏,可直接拆开外壳更换PCB,不需要整体更换分线板,降低使用成本。
