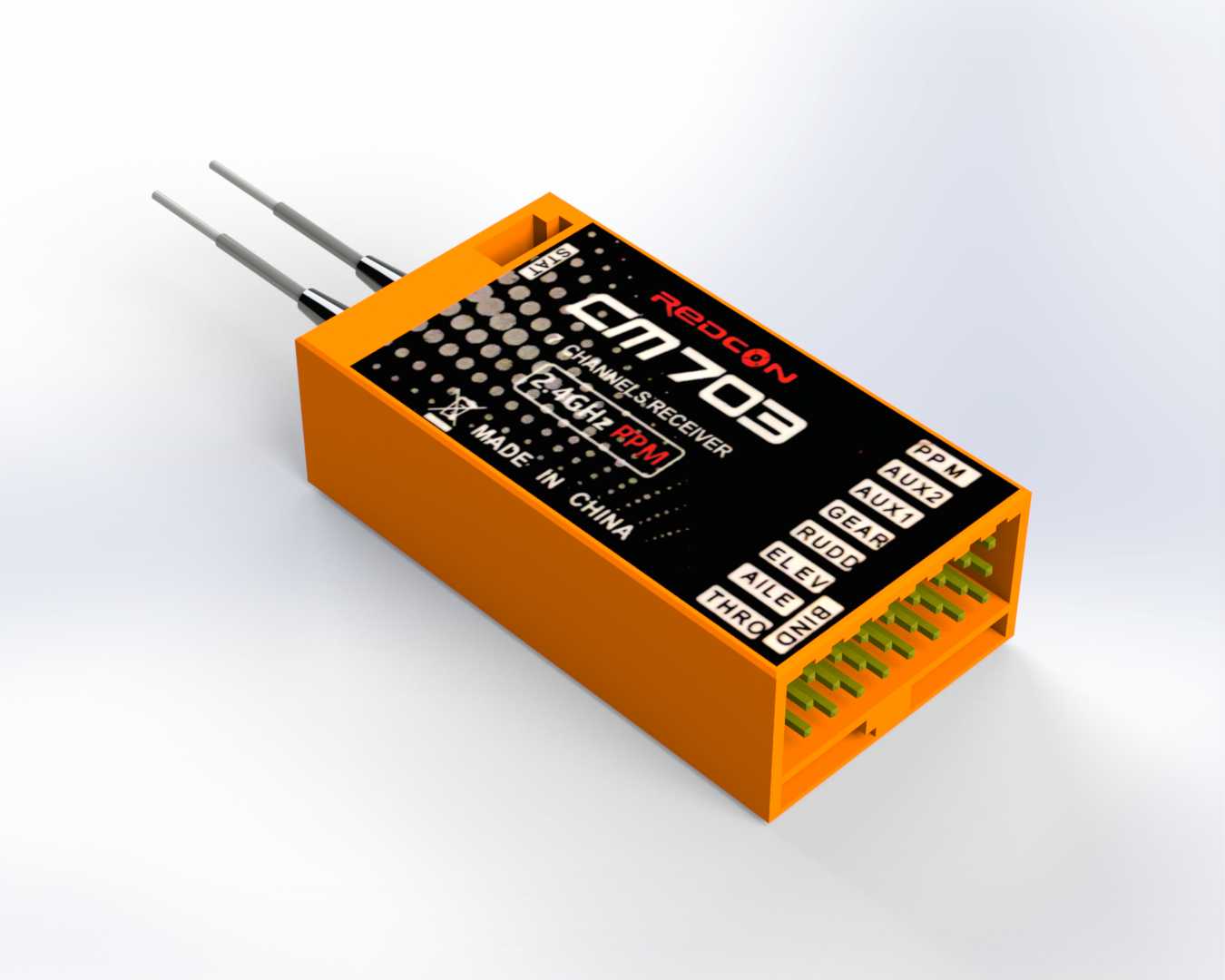

CM703七通道2.4GHz航模PPM信号接收机

项目分类:通讯工具类 发布时间:2026-01-21 ID:1130620
  • CM703七通道2.4GHz航模PPM信号接收机
  • CM703七通道2.4GHz航模PPM信号接收机
  • CM703七通道2.4GHz航模PPM信号接收机
  • CM703七通道2.4GHz航模PPM信号接收机

在航模与小型无人机的遥控链路搭建场景中,接收机作为地面端发射信号的机载接收终端,直接决定了操控指令的传输稳定性与响应延迟表现,这款七通道2.4GHz PPM接收机正是针对中小型固定翼、多旋翼航模的操控需求设计的信号接收部件。从实际使用场景来看,这类接收机普遍适配入门级到进阶级的航模飞控系统,PPM信号输出模式可以通过单根信号线传输全部通道的舵机控制指令,相比传统PWM逐通道接线的方式,能够大幅减少机载布线的复杂度,降低机身内部线束整理的难度,尤其适合内部安装空间局促的小型航模使用。

从功能特性上看,该接收机工作在2.4GHz公共频段,采用PPM脉冲位置调制方式输出控制信号,七个独立通道可以同时覆盖航模的油门、方向、升降、副翼四个基础操控通道,剩余三个通道可预留用于起落架收放、航灯控制、云台俯仰等附加功能的信号传输,足够满足绝大多数中小型航模的通道数量需求。2.4GHz频段的信号传输具备较强的抗同频干扰能力,在常规户外飞行场景下,能够在数百米的有效控制距离内保持信号稳定,避免邻频遥控设备的信号串扰,降低航模失控的风险。

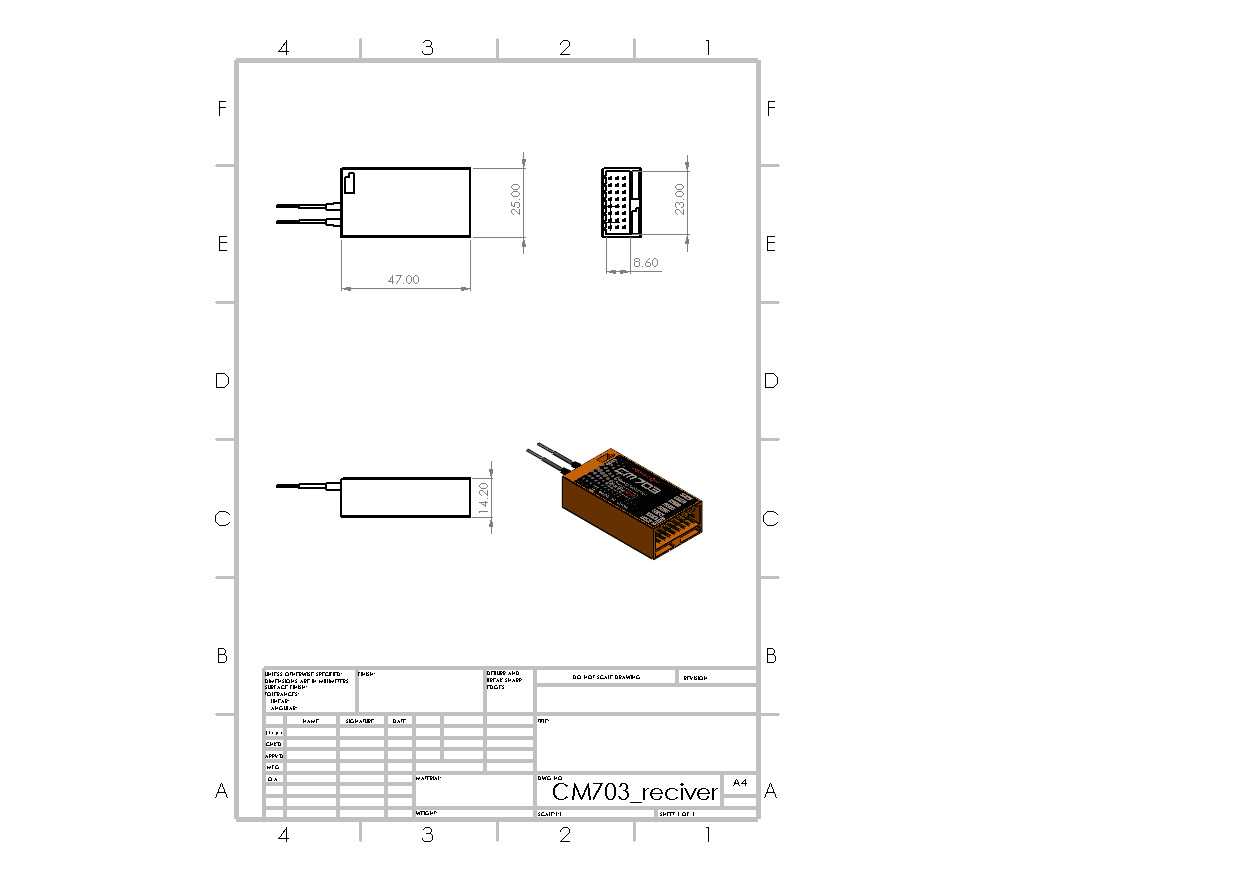

设计过程中,结构工程师优先考虑了机载安装的空间适配性,整体壳体采用长方体紧凑型布局,所有尺寸参数均基于最小刻度0.1毫米的游标卡尺完成测绘校准,确保外形尺寸的公差控制在航模安装的允许范围内。从工程图纸标注的尺寸边界来看,接收机主体长度控制在47毫米区间,宽度与厚度均适配常规航模设备舱的安装间隙,侧面预留的接线端口采用统一间距排布,既方便舵机与飞控的接线插拔,也能避免接线后端口处线束过度弯折导致的接触不良问题。天线部分采用引出式设计,安装时可根据机身材质调整天线摆放角度,避开碳纤维板、金属结构件对2.4GHz信号的屏蔽区域,保证信号接收的灵敏度。

从安装适配的角度考虑,接收机壳体的侧面与底面均预留了双面胶粘贴或扎带绑定的安装位,没有设计突出的安装耳结构,进一步压缩了整体占用空间,能够适配不同布局的航模设备舱安装需求。壳体表面的通道标识采用清晰的丝印标注,现场接线时无需对照说明书即可快速识别各通道的信号定义,减少航模组装过程中的接线错误概率。内部电路板的布局与外壳结构做了匹配设计,所有电子元器件均布置在壳体内部的限位槽内,避免航模飞行过程中的振动导致元器件移位或引脚脱焊,提升飞行过程中的设备可靠性。

在结构细节处理上,接收机的外壳接缝处采用卡扣式装配,无需额外螺丝固定,既减轻了自身重量,也方便后期维修时的壳体拆解。信号输出端口采用标准的2.54mm间距排针,适配市面上绝大多数航模舵机与飞控的接线插头,无需额外制作转接线材,降低了航模组装的配件成本。整体重量控制在较低区间,安装在小型航模上不会带来明显的额外负载,不会对航模的飞行重心配平造成过多负担,对于对重量敏感的小型室内航模或微型无人机也具备较好的适配性。
