X射线关节无损检测专用机器人结构

项目分类:工业机器人 发布时间:2026-01-21 ID:1130613
  • X射线关节无损检测专用机器人结构
  • X射线关节无损检测专用机器人结构
  • X射线关节无损检测专用机器人结构
  • X射线关节无损检测专用机器人结构
  • X射线关节无损检测专用机器人结构
  • X射线关节无损检测专用机器人结构

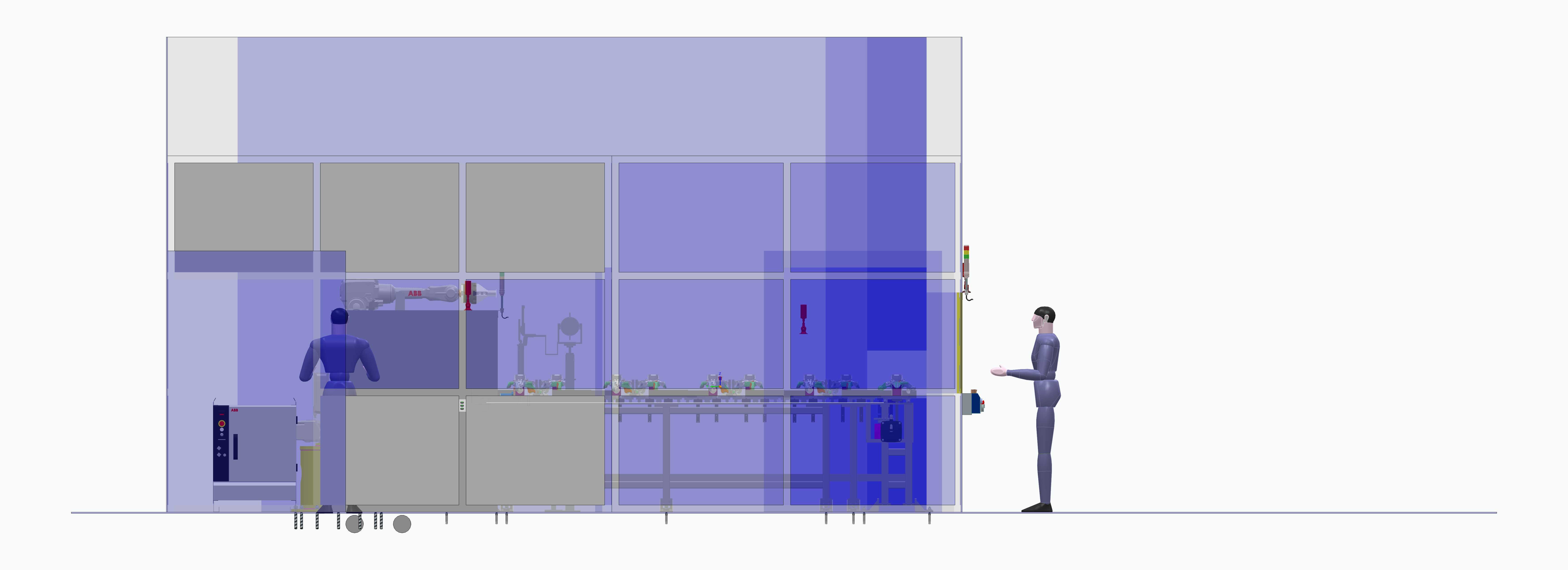

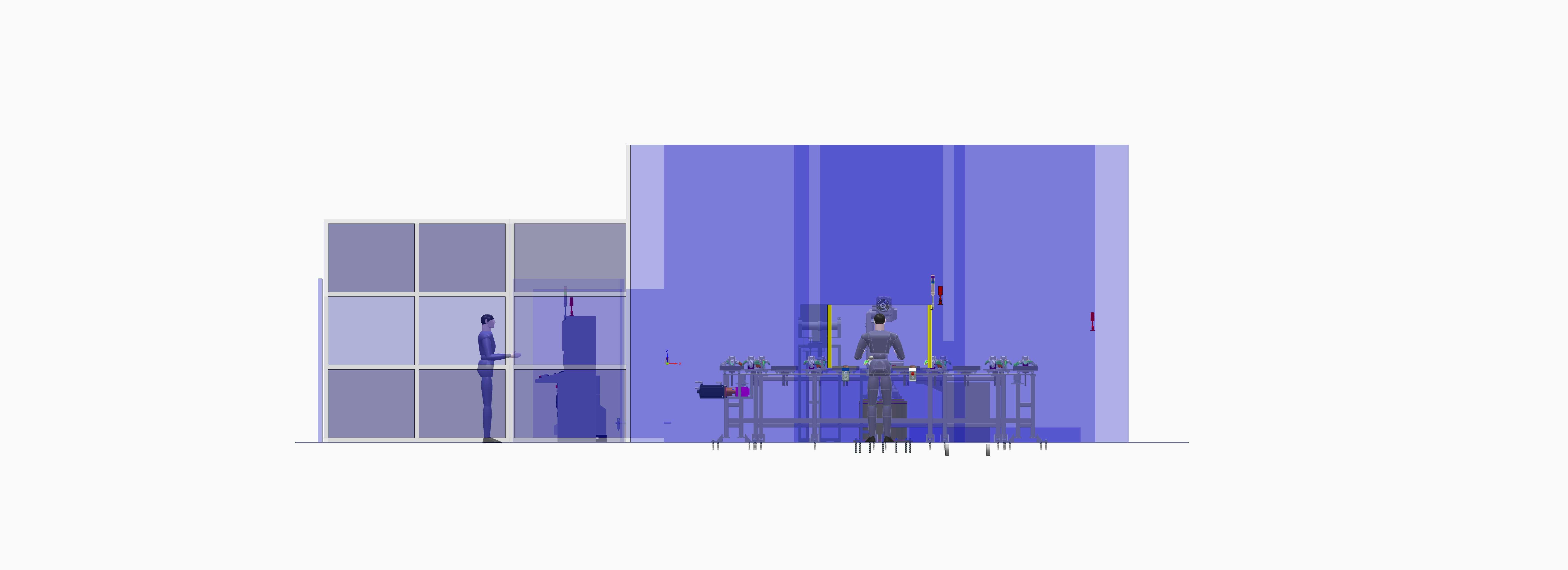

这套检测机器人的结构设计,核心围绕X射线关节无损检测的实际作业场景展开,在做整体布局前,首先要考虑的是检测工位的辐射防护边界——X射线检测作业要求设备主体与操作人员操作区之间必须预留足够的铅防护屏安装空间,因此机器人的作业臂展范围被严格限定在防护铅房内部的2.2米×1.8米作业区间内,避免机械臂运动过程中触碰防护层,或是超出射线有效投照范围造成检测漏区。从实际检测流程来看,待检测的关节类工件多为金属材质,重量从几公斤到三十公斤不等,涵盖汽车转向节、工业机械臂关节、工程机械铰接关节等不同品类,因此机器人末端的夹持机构采用了可快换的V型块夹爪设计,夹爪的开合行程覆盖20mm到320mm的工件直径范围,夹持面镶嵌聚氨酯防滑垫,既可以保证夹持稳定性,又不会在工件表面造成夹痕,影响工件后续的表面处理工序。

在运动结构设计上,这套机器人采用六轴串联关节构型,前三轴负责大范围内的位置调整,后三轴负责末端检测姿态的精准微调,重复定位精度控制在0.08mm以内,完全满足X射线检测时的成像位置精度要求——毕竟X射线成像的焦距偏差超过2mm就会造成图像几何畸变,直接影响内部缺陷的判定准确率。考虑到X射线检测时需要让射线束从不同角度穿透工件关节的各个截面,机器人的运动轨迹做了专门的路径规划预留,支持环形扫查、螺旋扫查、定点多角度投照三种基础运动模式,操作人员只需要在示教器中输入工件的关键尺寸参数,就可以自动生成对应的检测运动路径,不需要逐点手动示教,能大幅降低批量检测时的调试工作量。

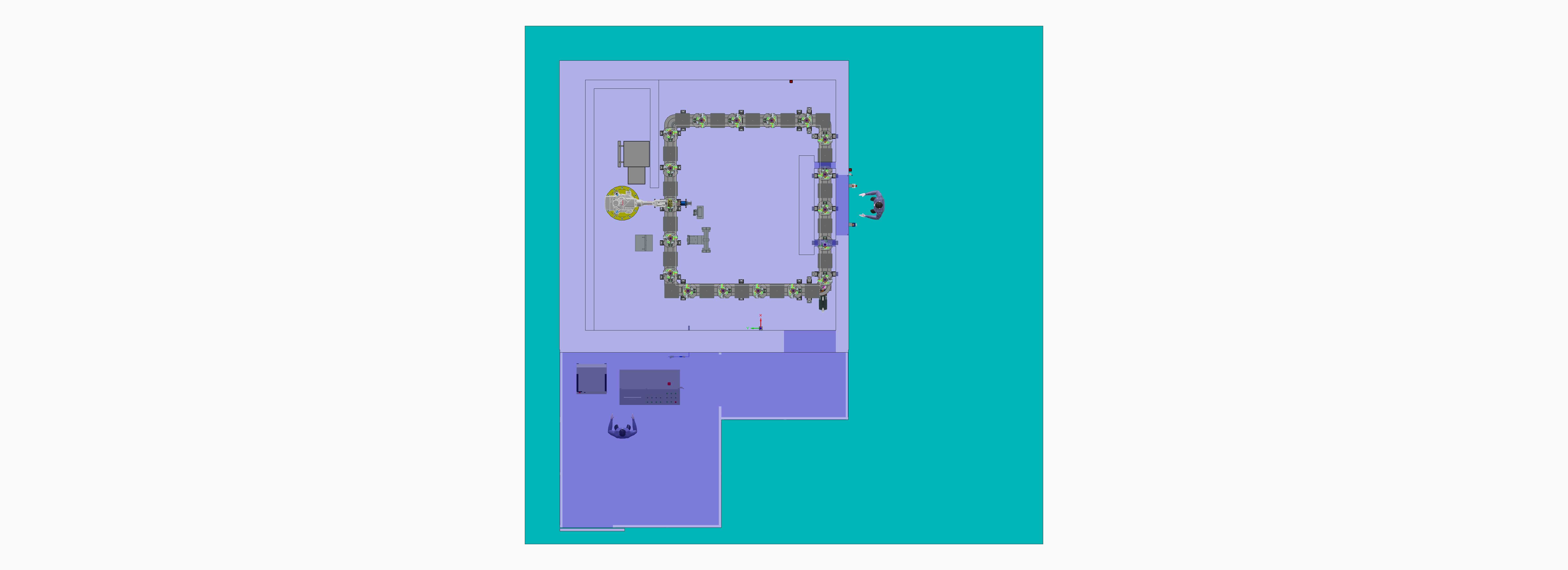

设备的整体安装底座采用了加厚钢板焊接结构,底座与地面之间设计了M16的膨胀螺栓安装孔位,安装时需要保证底座平面的水平度误差不超过0.1mm/m,避免机器人长期重载运动时出现底座偏移,影响检测精度。底座内部预留了线缆走线腔,机器人的动力线缆、信号线缆、末端夹持机构的气路管线全部从内部走线,既可以避免运动过程中线缆剐蹭,也能减少X射线对线缆外层的辐照老化,延长线缆的使用寿命。在机器人作业区域的侧方,专门设计了工件放置台的对接接口,放置台高度与机器人底座上表面齐平,距离机器人第二轴旋转中心的水平距离为1.2米,这个距离是经过反复测算的:既在机器人的最优作业半径范围内,减少臂体过度伸展带来的刚性衰减,又能方便操作人员在防护铅房外通过输送线将待检工件送到上料位置,不需要进入辐射区域。

从结构刚性的角度考虑,机器人的大臂、小臂部分都采用了箱型焊接结构,内部布置了加强筋板,在保证整体重量控制在合理范围的前提下,将臂体的末端变形量控制在0.1mm以内,避免运动到极限位置时臂体颤动造成X射线成像模糊。关节处的密封结构采用了双重迷宫密封加耐辐照橡胶密封圈的设计,既可以阻挡检测环境中可能存在的金属粉尘、切削液残留进入关节减速器,也能耐受长期低剂量X射线辐照,不会出现密封圈过早老化开裂的问题。另外,在机器人的第六轴法兰盘上,除了夹持机构的安装接口,还预留了X射线成像板的辅助安装位,当需要对特殊结构的关节做贴近式成像时,可以直接将小型成像板固定在法兰上,和工件同步运动,获得更清晰的检测图像。

在安全防护设计上,机器人的各个关节都设置了软限位和硬限位双重保护,软限位在控制系统中设置,提前5度触发减速停止,硬限位采用机械挡块加行程开关的结构,防止软限位失效时臂体超程运动撞到铅房内壁或者射线源装置。同时,机器人的控制系统和铅房的门机联锁装置做了信号对接,一旦铅房防护门没有完全关闭锁紧,机器人就无法启动检测程序,从硬件层面避免辐射泄漏的安全隐患。整个设备的布局没有多余的外凸结构,所有管线接头都做了沉头设计,避免积灰,也方便日常的清洁维护,毕竟检测车间的环境要求相对整洁,过多的外凸结构会增加清洁工作量,也容易残留杂物影响设备运行。
