差速轮式机器人追踪承载底盘结构

这款差速轮式移动底盘的结构设计，核心面向厂区物料转运、产线工位协同、仓储区域巡检等需要自主移动追踪的作业场景，区别于常规AGV的固定路径运行逻辑，该底盘预留了目标追踪传感组件的安装位，可搭配视觉、激光或UWB定位模块实现动态目标跟随，适配离散制造车间里的物料随线配送、设备巡检点位自动跟进等灵活作业需求，无需铺设磁条、二维码等固定导引标识，能适应生产现场布局频繁调整的使用工况。

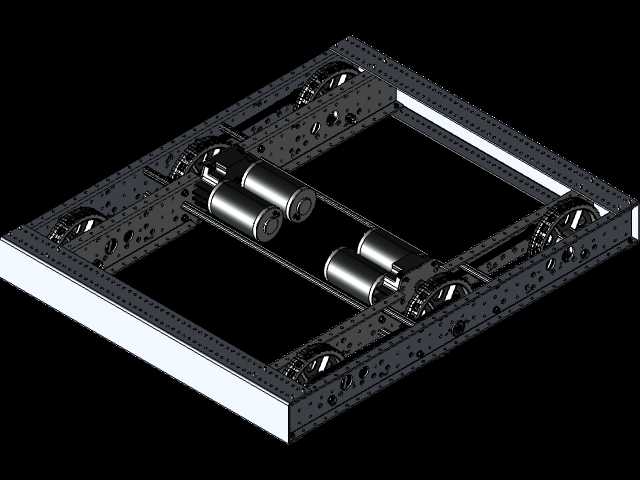

从功能实现逻辑来看，底盘采用双侧对称差速驱动布局，左右两侧各配置两组驱动轮单元，通过两侧轮组的转速差实现直行、转向、原地回转等动作，相比单组差速轮的结构，四轮接触的布局能大幅提升承载稳定性，避免单侧轮组受力过大出现打滑、侧倾的问题。框架主体采用多孔位铝型材拼接结构，型材表面的标准安装槽可根据搭载设备的尺寸需求灵活调整安装点位，不需要额外打孔焊接，上层搭载面预留了充足的平整安装空间，可固定机械臂、物料载台、检测仪器等不同功能的上装模块，适配不同场景的功能拓展需求。

设计阶段优先考虑了现场安装与维护的便捷性，驱动轮组采用模块化安装设计，每个轮组的驱动电机、传动齿轮、轮体都集成在独立安装座上，通过螺栓直接固定在底盘框架的侧部安装位，出现轮组磨损、电机故障时可直接整体拆卸更换，不需要拆解整个底盘框架，能大幅缩短现场维护的停机时间。传动部分采用直齿轮啮合传动，齿轮间隙控制在合理范围，既保证传动效率，也能抵消部分路面颠簸带来的冲击，避免硬连接导致的齿轮崩齿问题。电池仓设置在底盘框架的中部空腔位置，重心落在底盘几何中心附近，能避免搭载上装设备后出现重心偏移，保证行走过程的稳定性，电池仓采用抽拉式安装结构，可快速更换动力电池，适配长时间连续作业的需求，不需要等待电池充电。

外形尺寸方面，底盘整体采用矩形框架结构，长宽尺寸控制在可通过常规车间通道、电梯门的范围，高度方向压缩了轮组与框架的堆叠尺寸，保证整体重心偏低，在带载转向时不会出现侧翻风险。安装边界上，框架四周预留了防撞传感器、边缘触边的安装槽位，上层安装面的孔位按照标准工业安装间距排布，可兼容多数工业级上装设备的安装尺寸，底部离地间隙满足车间环氧地坪、轻微起伏水泥路面的通行需求，不会出现底盘剐蹭地面的问题。两侧驱动轮的安装位置经过受力校核，保证每个轮组的接地压力均匀，在额定承载范围内不会出现个别轮组悬空打滑的情况，同时框架的侧部预留了走线槽位，所有驱动电机、传感器的线缆可通过型材内部空腔走线，避免线缆外露被剐蹭拉扯，提升整机运行的可靠性。

在实际工况适配性上，该底盘的结构强度经过冗余设计，框架型材的壁厚、连接螺栓的强度均按照额定承载的1.5倍安全系数选型，可满足常规工业场景下的搭载需求，轮体采用高耐磨聚氨酯材质，行走时噪音低，不会损伤车间环氧地坪地面，同时具备一定的减震效果，能过滤路面微小颠簸，保证上装精密检测设备的运行稳定性。转向控制上，差速驱动的逻辑可实现最小转弯半径为零的原地回转，能在狭窄的车间通道、设备间隙之间灵活转向，不需要预留过大的转弯空间，提升了空间利用率，适合布局紧凑的生产车间使用。
