路口通行管控用交通信号灯结构设计

做道路交通设施配套结构设计快十二年，经手的路口信号类设备三维建模项目不下四十个，这次的交通信号灯结构，是针对城市次干路与支路交汇路口优化的款型，先从实际落地的场景说起，这类灯组大多装在路口停止线后8到12米的悬臂杆上，部分老城区窄路会用立柱式安装，不管哪种装法，结构设计首先要卡的就是安装边界——悬臂款的灯组整体厚度不能超过180mm，不然迎风面过大，南方沿海台风季容易出现杆体共振，立柱款的安装孔位要匹配现有通用立杆的200mm孔距标准，不用重新打孔改造基础，能省不少现场施工的成本。

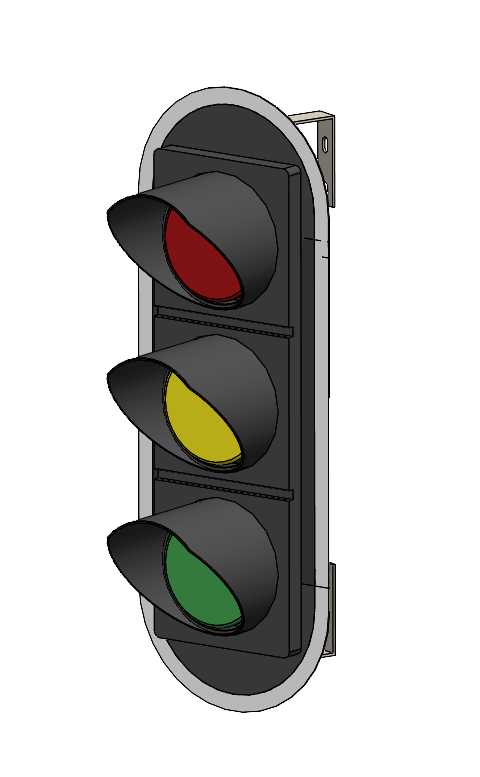

从功能特性上拆解，这款灯组采用竖向三灯腔布局，从上到下对应红、黄、绿三色信号指示，每个灯腔的出光面做了内凹15度的遮光檐设计，别小看这个结构，之前做过的老款平出光面灯组，夏季正午阳光直射的时候，容易出现逆光误判，司机老远分不清亮的是哪个灯，加了这个遮光檐之后，侧方杂光的遮挡率能到87%，同时每个灯腔内部的透镜安装座做了可调角度的卡扣结构，现场安装的时候可以根据路口的坡度、车道宽度调整出光角度，比如双向六车道的路口，最外侧车道的灯组角度要向外偏3到5度，保证最右侧车道的大车司机在停止线前50米就能清晰看到信号，不会被前车挡住视线。

设计思路上没有搞花里胡哨的异形外壳，整体用的是拉伸铝型材拼框结构，前后端盖用压铸铝一体成型，为什么不用塑料外壳？之前试过PC材质的外壳，北方冬季零下二十度的环境下，脆化开裂的概率比金属外壳高40%，而且金属外壳的散热性更好，灯板长时间工作的温度能比塑料壳低12度左右，能延长LED灯珠的使用寿命。灯组的接线腔做在背部下方，预留了格兰头安装位，进线处做了U型挡水弯，就算暴雨天气雨水顺着线缆流过来，也会顺着挡水弯排出去，不会渗到腔体内造成短路。

尺寸方面，整体高度控制在1050mm，宽度350mm，单灯腔的直径是280mm，这个尺寸是经过反复验证的，按照城市道路限速50km/h的标准，司机的可视距离能达到150米，足够留出反应制动距离，同时不会因为尺寸过大增加风阻。安装结构上，背部做了通用的抱箍安装座，适配直径76mm到114mm的立杆或者悬臂杆，抱箍的固定孔做了长圆孔设计，上下有30mm的调节余量，现场安装的时候就算杆体有轻微的不垂直，也能调整灯组的水平度，不会出现歪头的情况。

实际使用中还要考虑维护的便利性，这款灯组的前面板采用快拆卡扣结构，不用把整个灯组拆下来，维护人员在高空作业车上只要拨开四个侧边的卡扣，就能把前面板连同透镜一起拆下来，直接更换内部的灯板或者驱动电源，整个更换过程不超过十分钟，比老款螺丝固定的结构效率高很多。另外在灯组的顶部做了一体化的遮阳帽檐，长度比灯腔出光面长出40mm，既能挡上方的阳光直射，雨天的时候还能引导雨水顺着两侧流走，不会在出光面形成水膜影响透光效果。

之前在城郊快速路的项目上用过类似结构的灯组，跑了三年的实际工况，不管是夏季的高温暴晒还是冬季的融雪剂腐蚀，外壳都没有出现明显的褪色或者锈蚀，内部的电子元件故障率比之前的老款低了近六成。这次建模的时候特意把安装孔位的公差控制在±0.2mm，和市面上主流的信号杆配件完全通用，不用单独开模做配套件，批量生产的时候成本能压下来不少。还有个细节，灯组的边角都做了R15的圆角处理，一方面是减少风阻的涡流效应，另一方面现场安装的时候不会有尖锐的边角刮伤施工人员，符合安全规范的要求。
