机加工夹持用台钳结构设计方案

在常规机加工、钳工装配、小型工件修配的作业场景里，台钳是工位上不可或缺的基础夹持部件，不管是台式钻床的进给定位、锉修作业的工件固定、还是小型零件的攻丝、铰孔工序，都需要依靠台钳提供稳定的夹持力，避免工件在受力过程中出现位移、翘曲，最终影响加工精度甚至引发安全隐患。这套台钳的设计从实际工位使用需求出发，没有做冗余的花哨结构，所有结构设计都围绕夹持稳定性、操作便捷性、长期使用的耐用性三个核心维度展开。

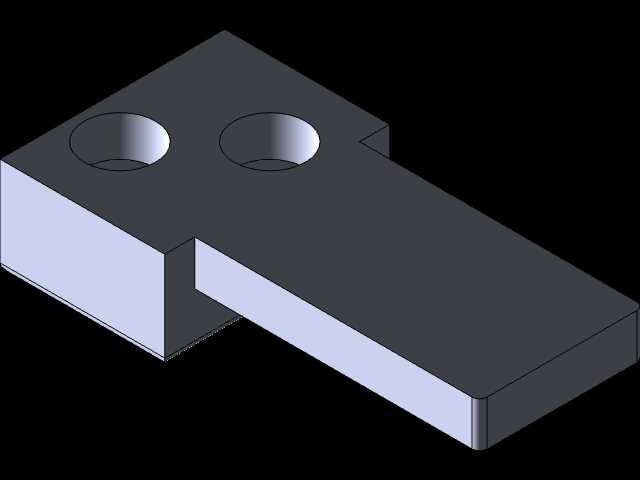

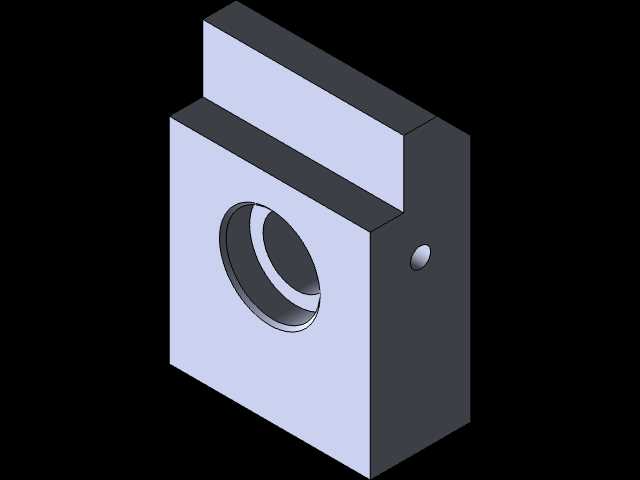

从结构布局来看，这套台钳采用经典的丝杠传动夹持结构，固定钳身与活动钳身的配合导轨采用矩形截面设计，相比燕尾形导轨，矩形导轨的接触面积更大，承载侧向力矩的能力更强，当工件承受钻削、锤击类的偏载力时，钳身不会出现卡滞或者偏移的问题。导轨的配合间隙预留了0.02-0.05mm的调整空间，长期使用出现磨损后，可以通过钳身侧面的调整镶条重新预紧配合间隙，不需要整体更换核心部件，大幅降低了工装的维护成本。夹持工作面设计了可更换的钳口板，钳口板表面加工有交叉网纹，增大与工件接触面的摩擦力，针对不同材质的工件，还可以更换铜质、尼龙材质的软钳口，避免夹持过程中在工件已加工表面留下压痕，满足精加工零件的装夹需求。

设计过程中重点校核了钳身的结构强度，固定钳身的底座部分设置了四个对称分布的安装孔，可以通过T型螺栓直接固定在钳工工作台或者机床工作台上，安装孔的位置尺寸适配通用工位的T型槽间距，不需要额外加工过渡转接板就能完成安装。活动钳身的行程设计覆盖了常规小型零件的夹持范围，丝杠采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的传动效率适中，自锁性能可靠，当夹持力达到作业需求后，不会因为加工过程中的振动出现丝杠回转、夹持力松脱的问题。钳身的主体结构采用铸铁材质的设计思路，铸铁的减震性能优异，能够吸收钻削、锉修过程中产生的振动，既能够提升加工过程的稳定性，也能减少振动传导到工作台产生的噪音。

在功能细节上，这套台钳的丝杠端部设计了可拆卸的摇臂结构，摇臂的握持部分做了滚花处理，操作时不容易打滑，当需要快速调整钳口开合距离时，可以直接拉开摇臂的插销快速移动活动钳身，接近工件后再通过螺纹传动施加夹持力，不需要全程转动摇臂进给，大幅提升了工件装夹的效率。固定钳身的底座与钳体之间设计了回转刻度盘，能够根据加工需求调整钳身的水平回转角度，刻度盘的最小刻度为1度，调整到目标角度后可以通过两侧的锁紧手柄快速锁死，满足斜向孔加工、斜面修配类的特殊装夹需求。钳口的夹持面与底座安装面的垂直度控制在0.02mm以内，平行度控制在0.03mm以内，能够保证装夹后工件的定位精度，减少后续加工的找正时间。

从实际使用的边界条件来看，这套台钳的整体外形尺寸适配常规中小型钳工工位的安装空间，不会占用过多的工作台面，底座的安装面做了精铣处理，安装后与工作台面的贴合度良好，不会出现局部悬空导致的夹持不稳问题。设计过程中也充分考虑了可制造性，所有零部件的加工工艺都适配常规的机加工流程，没有特殊的难加工结构，钳身的铸造拔模斜度设置合理，机加工工序的装夹基准统一，能够有效控制生产过程中的加工成本，丝杠、螺母这类易损件都采用标准件通用尺寸，后期更换不需要单独定制配件。整套结构没有多余的复杂机构，日常维护只需要定期在导轨、丝杠的配合面加注润滑脂，就能保证长期使用的操作顺畅度，适合在加工车间、维修工位、实训教学场景中长期使用。
