邦迪奥利帕维西1018锥齿轮传动箱

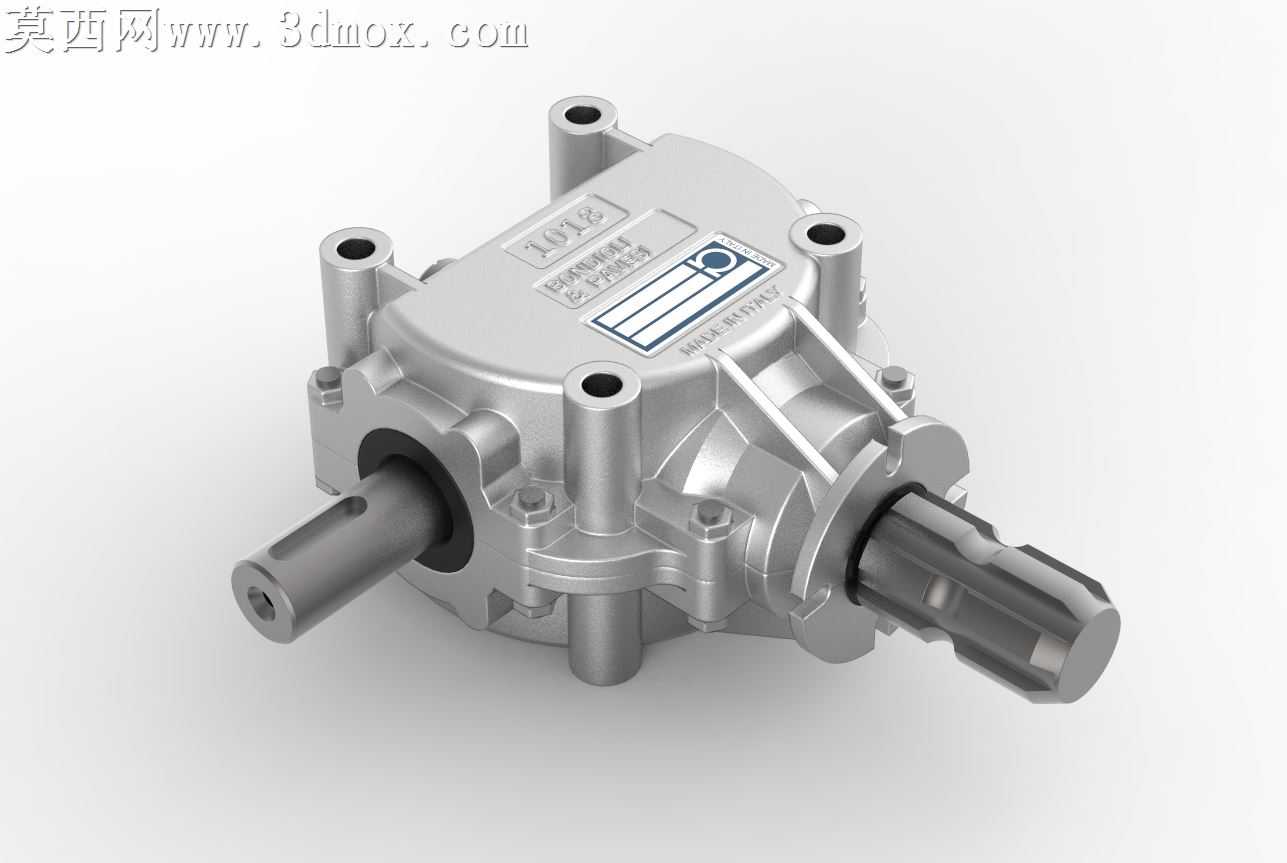

该作品为锥齿轮传动箱的三维建模成果，建模过程严格参照实物实际尺寸进行1:1比例还原，整体采用一体化外观建模思路，未对内部齿轮、轴承等装配零件做拆分建模，完整呈现了成品传动箱的外部结构特征。建模阶段首先通过测绘获取传动箱各部分的轮廓尺寸，先搭建箱体主体的基础曲面框架，对箱体上的安装凸台、定位孔柱、轴伸出口等特征逐一进行特征建模，保证各安装位的位置精度与尺寸公差符合实物的装配要求；针对箱体表面的铭牌区域、分型合模线、螺栓安装沉孔等细节特征，均做了精细化的特征还原，避免外观细节的缺失。材质设置阶段，为箱体主体赋予了铸铝合金材质，调整材质的粗糙度参数模拟压铸成型后的哑光金属质感，对伸出的两根传动轴赋予调质钢材材质，区分轴身加工面与非加工面的光泽差异，轴端的密封胶圈、箱体上的标识铭牌分别赋予橡胶、覆膜金属材质，通过材质分层提升模型的真实感。渲染阶段采用工作室柔光布光方案，主光源从斜上方45度投射，搭配两侧补光消除结构暗部的死黑区域，开启环境光遮蔽效果突出箱体各凸台、孔洞的结构层次感，背景选用浅灰色渐变背景突出主体模型，最终渲染效果清晰呈现传动箱的整体造型与细节特征。该模型完整还原了锥齿轮传动箱的外部安装接口、轴伸尺寸、箱体轮廓，可用于机械设计教学演示、传动系统布局参考、产品外观展示等场景，建模过程中对安装孔位的中心距、轴伸的直径与伸出长度、安装法兰的孔位分布均做了尺寸校验，保证模型的尺寸准确性，能够为相关传动部件的选型、布局设计提供直观的三维参考。
