直齿锥齿轮传动件精密结构设计

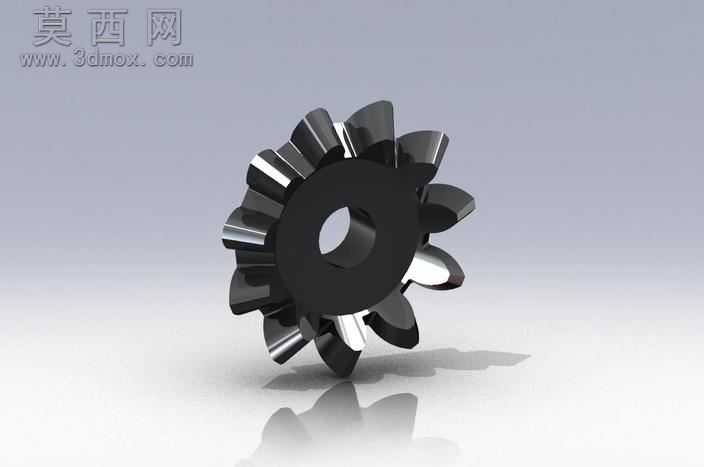

小模数直齿锥齿轮在低速轻载传动场景里，最容易被忽略的加工痛点是齿根圆角与安装孔同轴度的偏差，很多新手设计的锥齿轮在台架试运转时，会出现单齿啮合应力集中导致的崩齿问题，根源就在于齿根过渡曲面没有匹配铣削加工的走刀路径，强行做了理论上的锐角过渡，实际加工时刀具根本无法成型，反而会在齿根留下不规则的加工刀痕，成为应力断裂的起始点。这款锥齿轮的齿根位置做了半径0.3mm的圆弧过渡，完全适配立式铣床的指状铣刀走刀轨迹，加工时不需要额外做电极清角，普通三轴铣床就能完成齿形粗加工，后续留0.1mm的余量做磨齿精加工就能达到IT7级的齿形精度，不需要定制专用成型刀具，能把单件加工成本压缩四成左右。安装孔与齿坯基准面的垂直度控制在0.02mm以内，孔壁做了H7级的公差配合，和传动轴装配时不需要额外配磨衬套，常温下压装就能保证同轴度，不会出现运转时的径向跳动问题。齿顶的倒角做了15度的斜角处理，不是常规的45度直倒角，这个角度能避免齿轮啮合时的齿顶干涉，尤其是在配对锥齿轮安装距存在微小偏差的时候，斜角能引导轮齿平稳滑入啮合位置，不会出现卡滞、打齿的情况。轮齿的背锥面做了0.2mm的退刀槽设计，磨齿加工时砂轮能顺利退刀，不会在齿面端部留下磨削台阶，啮合时的接触斑点能均匀分布在齿面中部，不会出现偏载磨损。齿坯的端面做了0.5mm深的凹台设计，装配时和轴肩贴合不会因为端面的微小毛刺导致安装倾斜，不需要装配前反复修磨端面，能缩短现场装配的调校时间。齿面的粗糙度要求控制在Ra1.6，非配合面的粗糙度放宽到Ra6.3，平衡了加工成本和传动效率，轻载工况下传动效率能稳定在96%以上，日常维护只需要定期涂抹锂基脂润滑，不需要复杂的油路循环系统，很适合用在小型农机、轻工输送设备的换向传动结构里。
