150T吨位薄板折弯加工设备三维设计

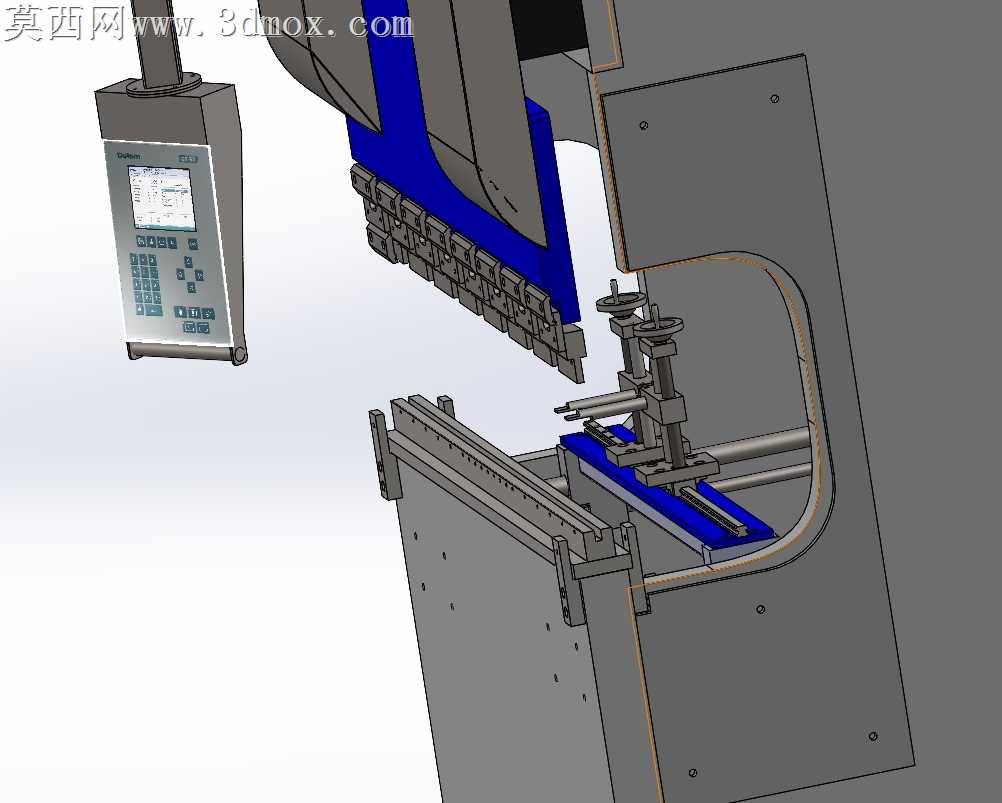

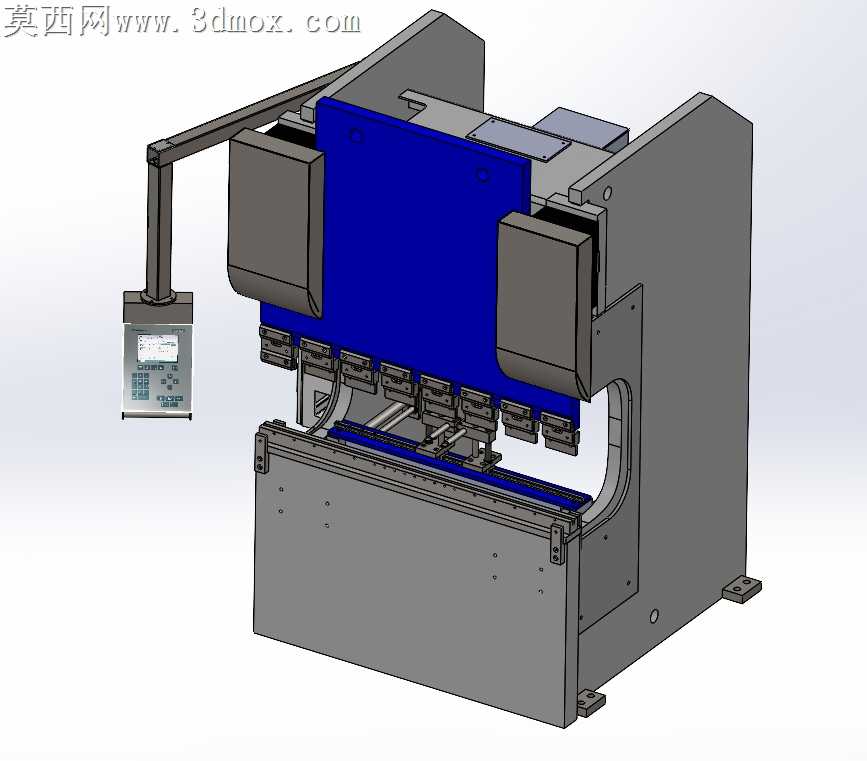

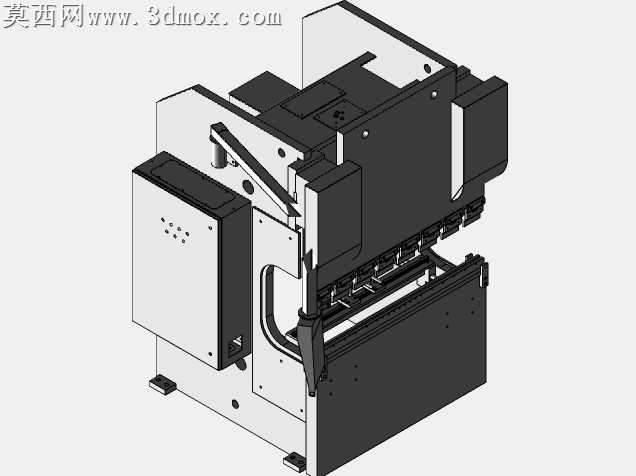

本作品为150T规格薄板折弯加工设备的三维设计模型，建模过程严格遵循实际折弯设备的生产制造逻辑，采用自顶向下的装配设计思路完成整体结构搭建。建模阶段首先完成主机身框架的结构绘制，机身采用厚钢板焊接成型的C型开式结构，建模时精准还原了机身的加强筋布局、安装基准面、地脚固定孔位等细节，保证机身结构的刚性表现符合150吨公称力的负载要求。上模滑块部分采用双油缸驱动结构设计，建模时完整还原了滑块导轨副、模具装夹槽、同步联动机构的装配关系，导轨面的安装基准、油缸连接法兰的定位尺寸均按照实际设备参数设定，保证滑块上下运动的平行度精度符合折弯加工要求。下模工作台部分还原了挠度补偿机构的结构细节，包括补偿斜楔组、调节驱动组件、下模装夹定位槽的结构，可适配不同长度规格的折弯下模安装。设备侧方的悬臂操作箱采用可旋转摆动的悬臂结构建模，还原了悬臂的多段铰接结构、操作箱的面板按键布局、箱体的密封防护结构，操作箱可根据操作人员的站位灵活调整位置，符合实际设备的人机工程设计要求。渲染阶段对不同部件赋予了贴合实际的材质属性：机身主体采用磨砂灰铸铁材质，滑块与工作台的加工面赋予金属切削加工后的亮面金属材质，油缸外罩、电气箱体采用哑光蓝色喷塑材质，操作箱面板采用半透明按键与哑光塑料壳体的组合材质，悬臂结构采用金属喷塑与黑色防滑握把的材质搭配，整体渲染效果真实还原了工业设备的质感。模型完整还原了设备的液压管路排布、电气走线槽、安全防护挡板等细节结构，各运动部件均保留了正确的装配约束关系，可直接用于设备结构演示、装配工艺讲解、虚拟调试等场景，整体结构设计符合钣金折弯加工设备的行业设计规范，各部件的尺寸比例、连接关系均经过合理性校验，不存在结构干涉、装配错位等问题，能够直观展现150吨折弯机的整体构造与工作原理。
