桌面级小型数控铣床结构设计方案

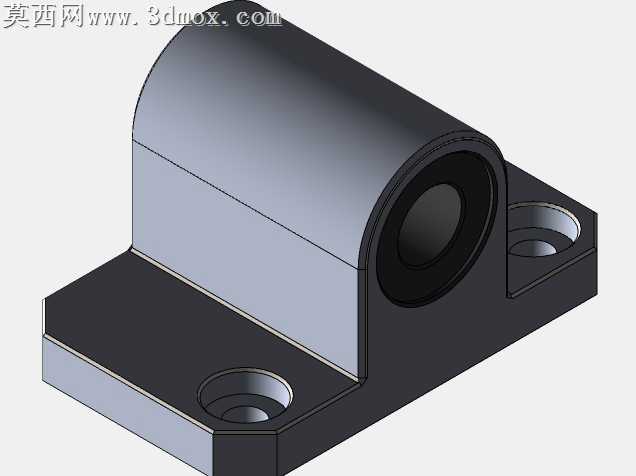

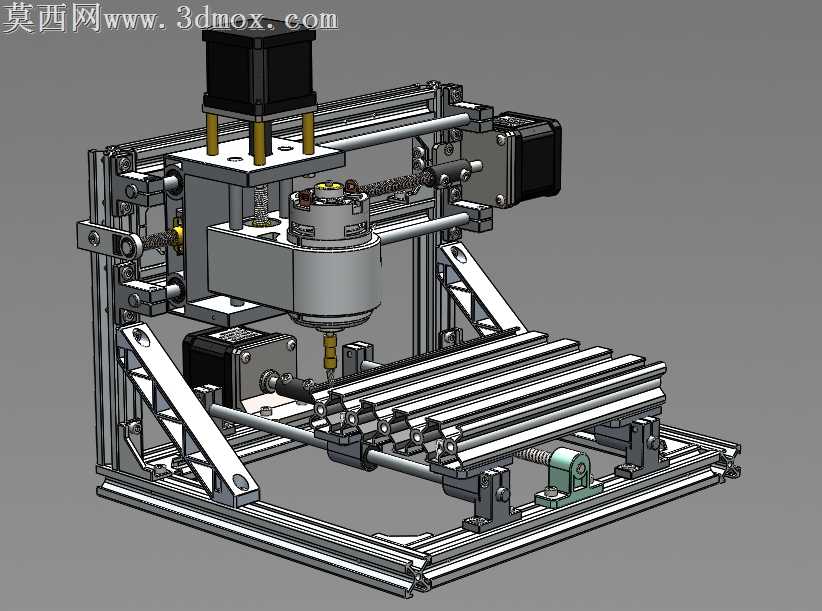

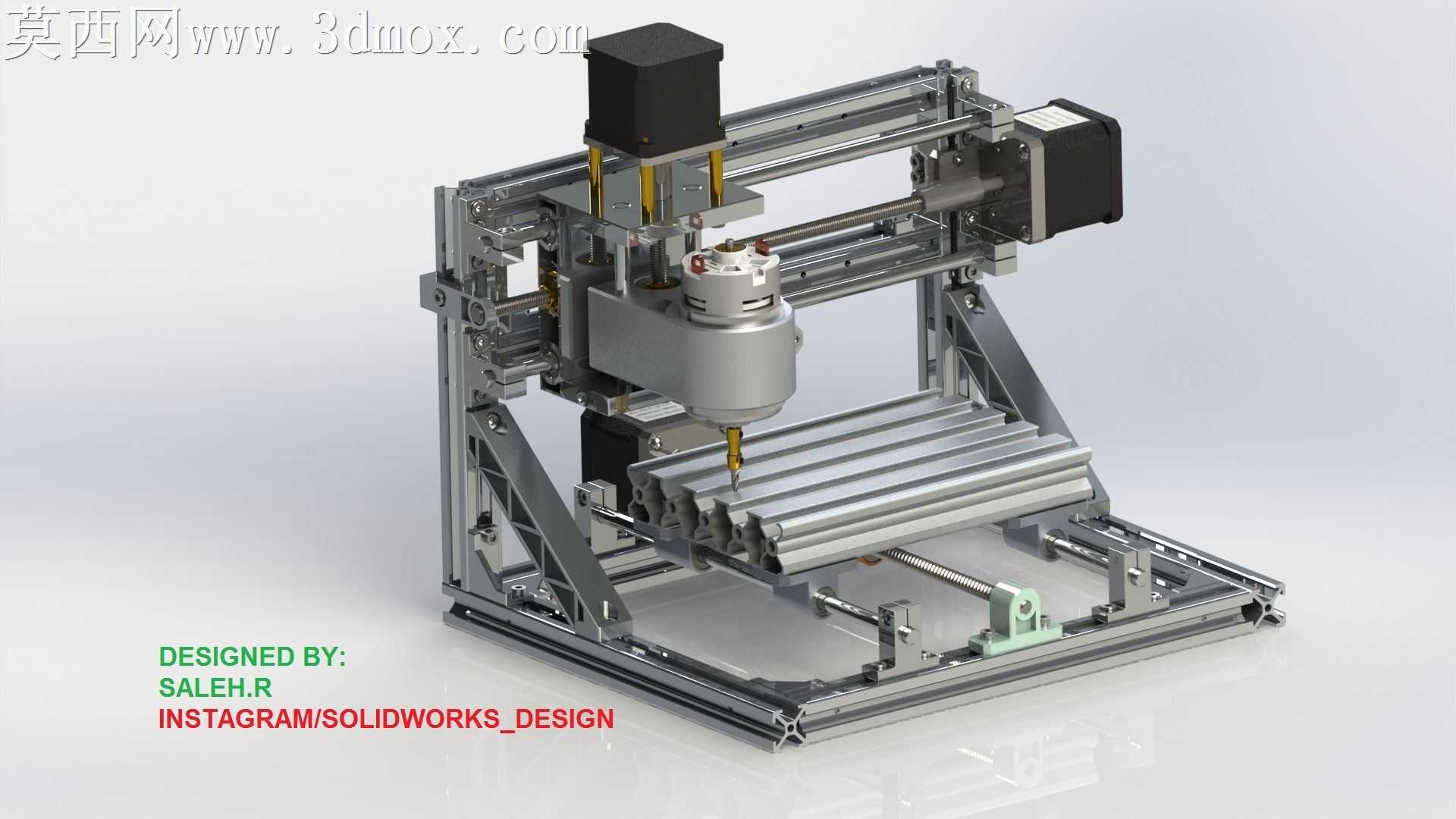

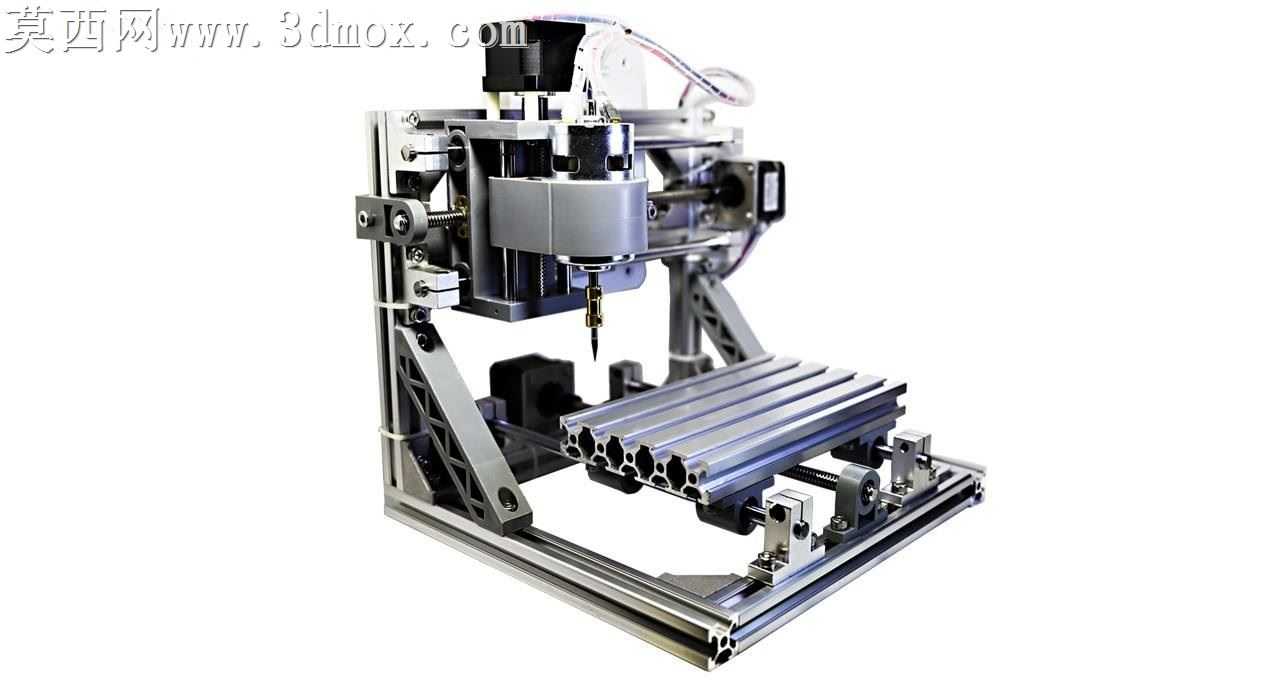

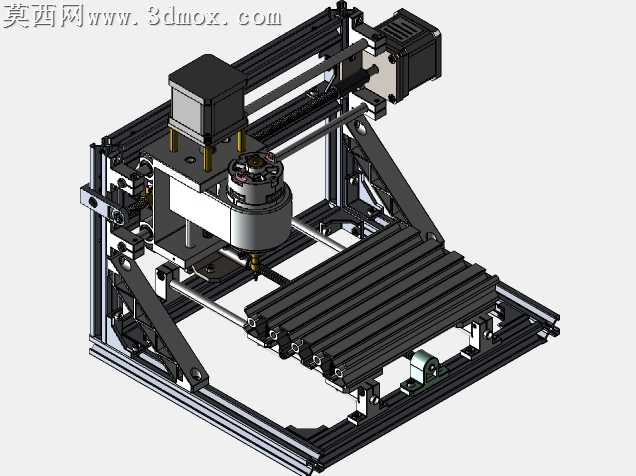

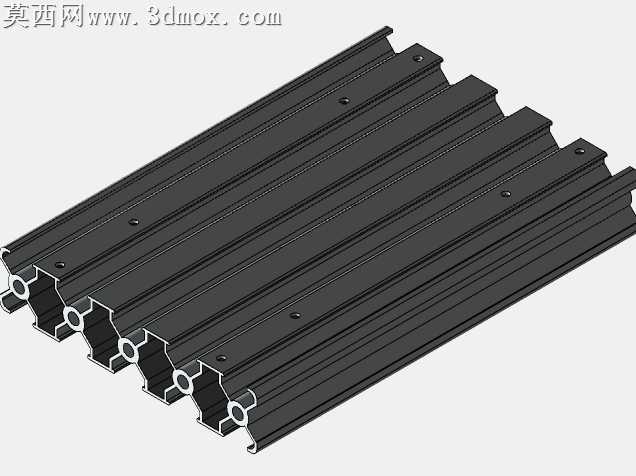

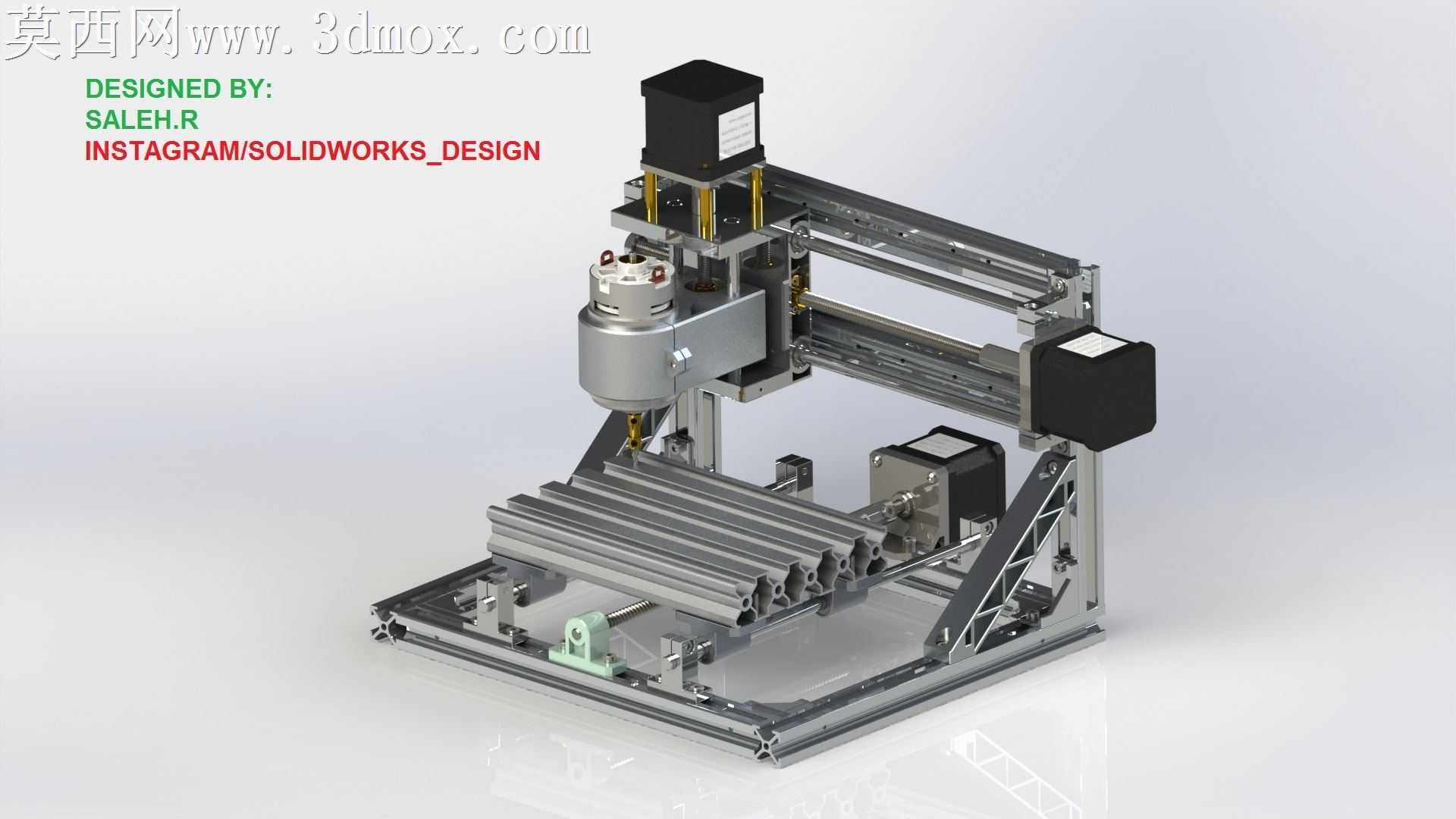

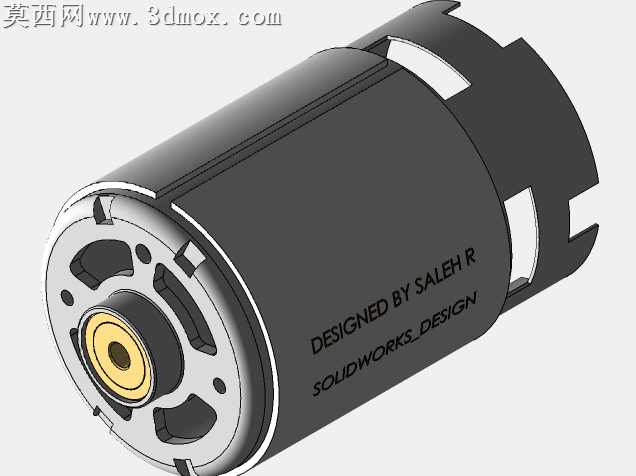

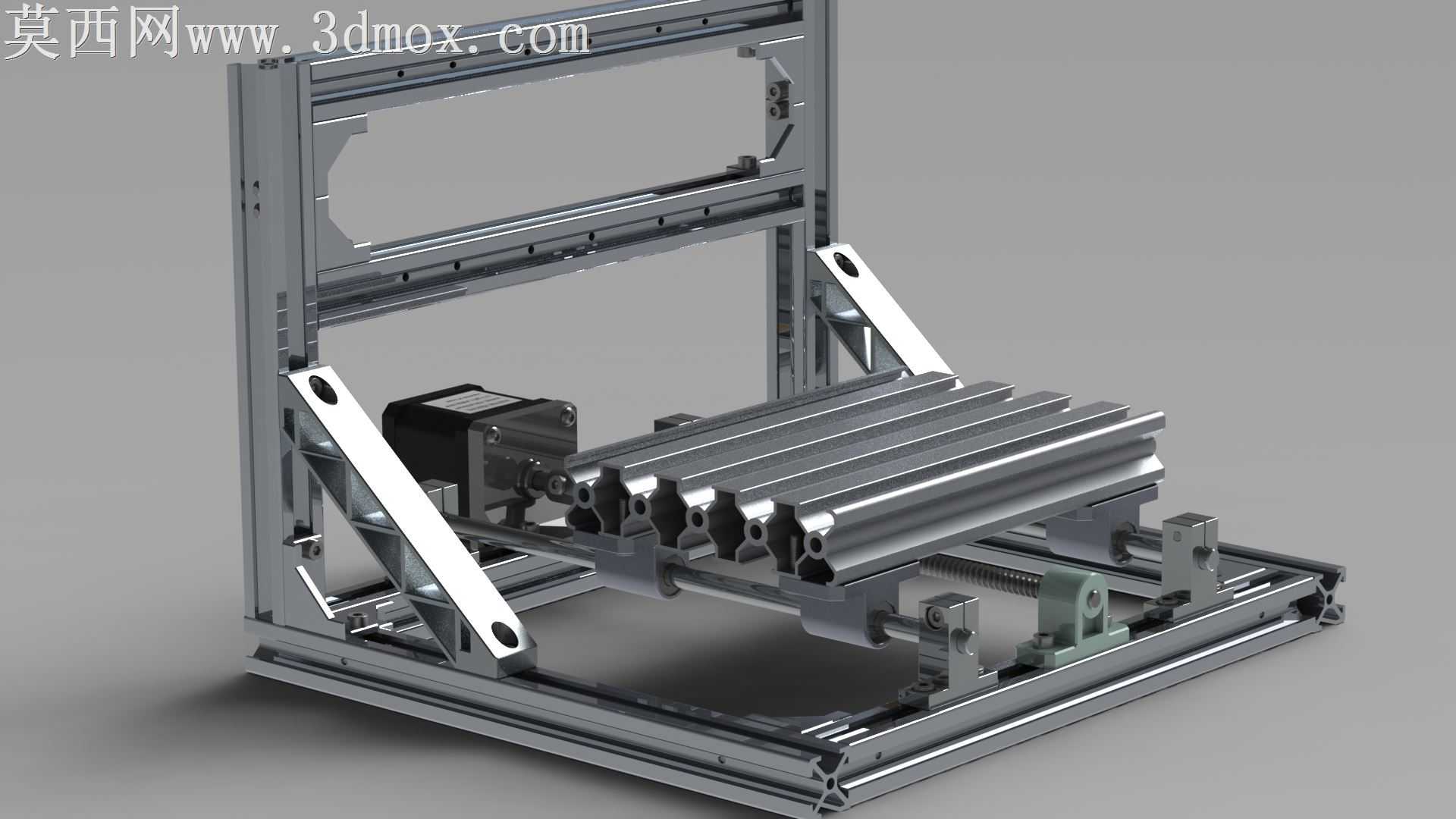

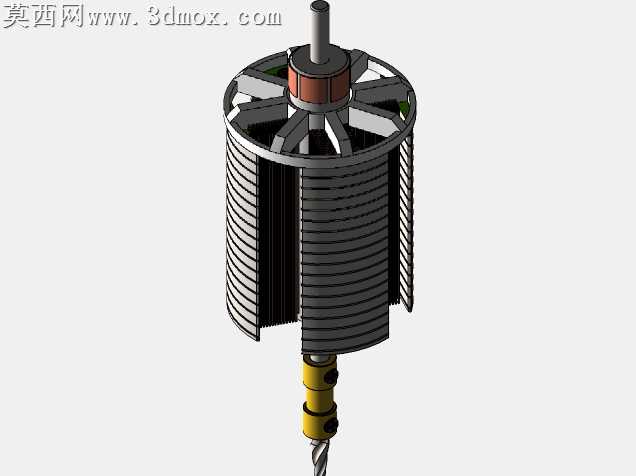

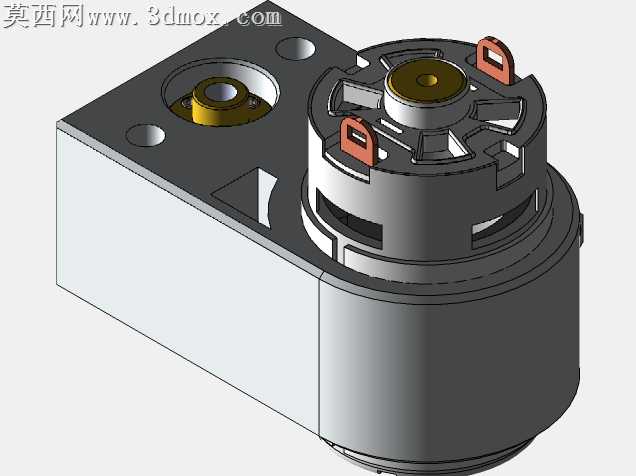

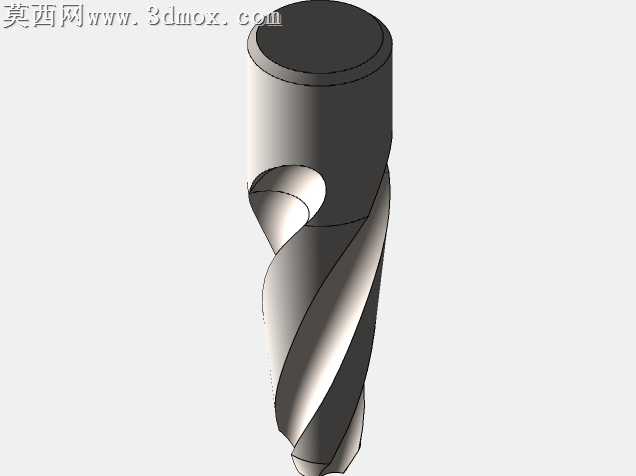

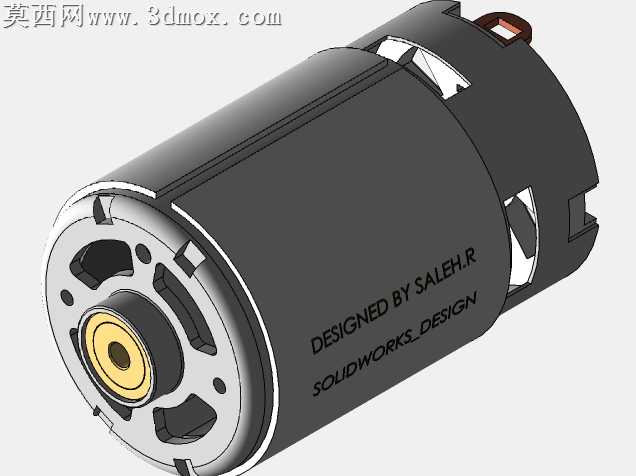

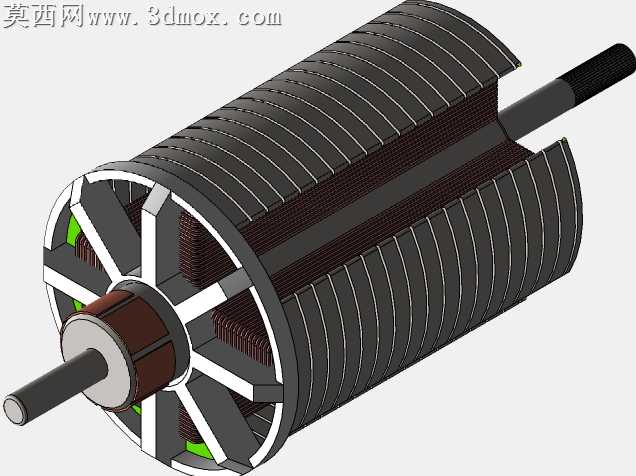

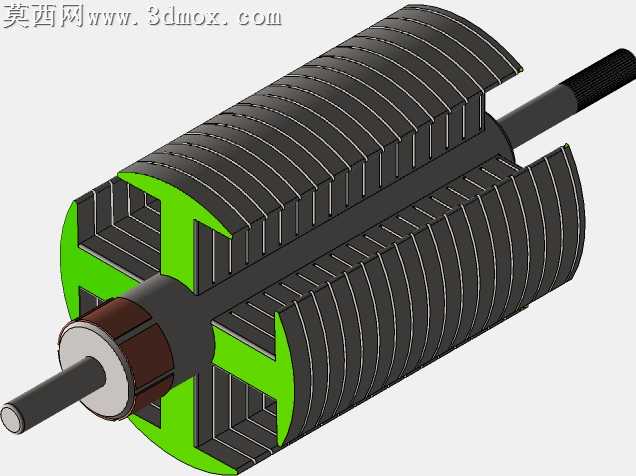

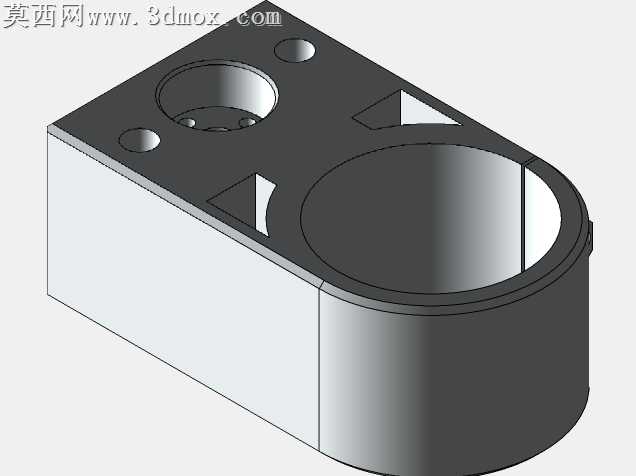

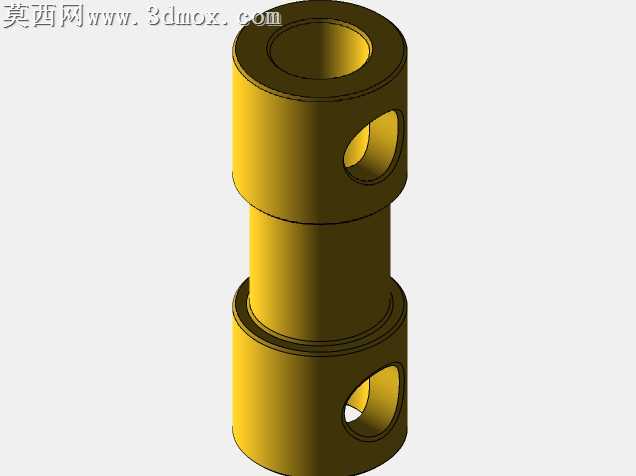

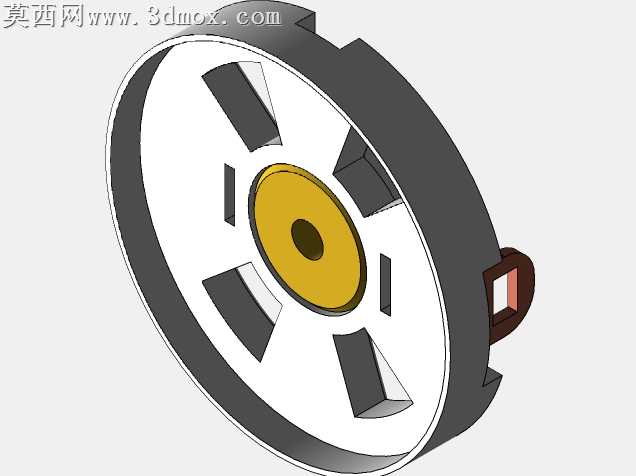

本作品为桌面级小型数控铣床的完整三维设计成果，整体采用铝型材搭建模块化机架结构，通过三角加强筋布局提升框架整体刚性，减少加工过程中的结构形变，保障铣削作业的稳定性。建模过程中对设备各功能模块进行了独立拆分与装配校验，完整还原了X/Y/Z三个进给轴的传动布局：X轴负责带动工作台实现横向进给，Y轴承载X轴组件完成纵向位移，Z轴搭载主轴单元实现垂直方向的进刀与退刀动作，各轴均配置线性光轴导轨搭配滑块组件，兼顾运动顺滑度与导向精度，传动端适配步进电机作为动力源，可精准控制各轴的进给位移量。主轴单元采用高速电主轴结构设计，配套专用夹具可装夹不同规格的铣削刀具，适配软金属、工程塑料等多种材质工件的平面铣削、沟槽加工、轮廓成型等工序。工作台采用多槽位铝型材台面设计，预留标准T型槽安装位，可灵活搭配压板、夹具完成不同外形工件的装夹固定。渲染阶段针对不同部件赋予了对应材质属性：铝型材机架赋予磨砂金属银材质，传动光轴、导轨滑块赋予亮面镀铬金属材质，步进电机赋予黑色哑光工程塑料与金属端盖组合材质，主轴部件赋予金属切削加工后的亮面金属质感，线缆部分赋予黑色橡胶材质，通过光影渲染清晰呈现各部件的装配关系与结构细节。设计过程中充分考虑桌面设备的紧凑性需求，在保障有效加工行程的前提下尽可能压缩设备整体占地面积，同时预留了电控元件的安装空间，各部件的连接位置均设计了对应的安装孔位、连接紧固件位置，可直接用于实物设备的加工装配与调试，整体结构布局合理，传动路径清晰，兼顾了小型数控设备的加工精度、结构刚性与使用便捷性，可用于小型零件的精密铣削加工场景，也可作为数控设备教学、结构研发的参考设计方案。
